带螺丝刀夹的防水快接结构设计

　　在户外通讯设备布设、水下传感节点部署、野外临时通讯链路搭建这类场景里，线缆与设备壳体的快速可靠连接一直是结构设计里的高频痛点，尤其是需要满足浸水防护要求的连接部位，既要保证现场作业时能徒手快速完成装配，不需要携带复杂专用工装，又要在长期户外温变、振动、浸水工况下保持密封性能不失效，这套快接结构就是针对这类需求做的落地设计。

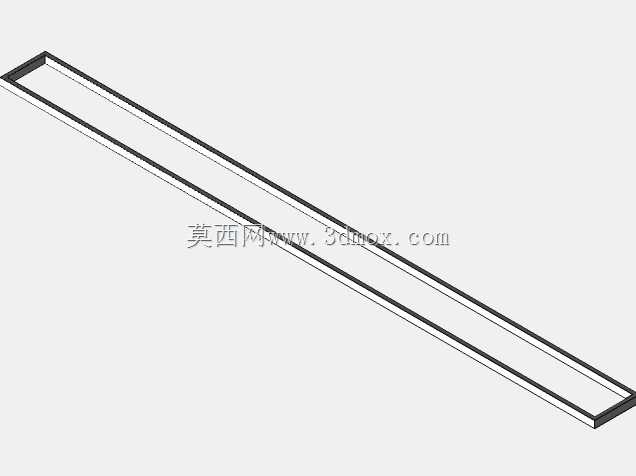

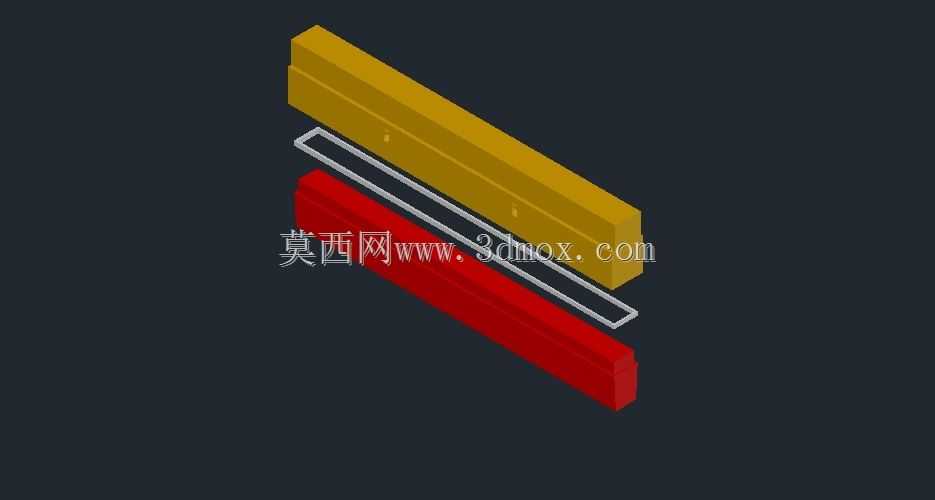

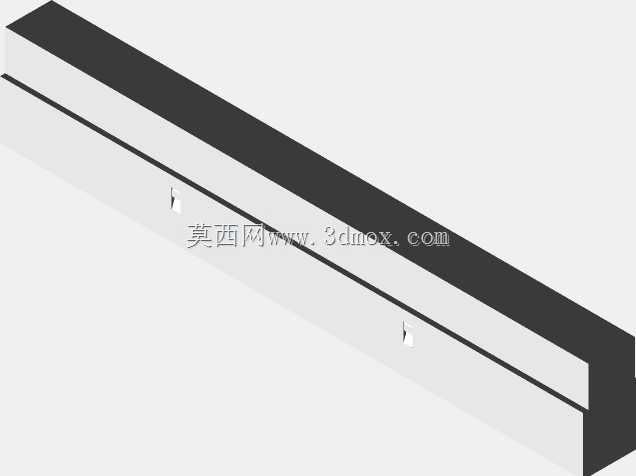

　　从结构组成来看，这套快接没有采用传统螺纹旋合的连接逻辑，而是把卡扣夹结构直接作为整体模制特征集成在外壳本体上，省去了额外的金属卡扣零件，既减少了装配工序，也避免了不同材质零件在户外环境下的电化学腐蚀风险。密封环节选用5~8mm厚度的硅胶垫圈，这类垫圈的压缩永久变形率低，耐候性覆盖-40℃到120℃的常规户外工况温度区间，适配通讯设备野外布设的绝大多数使用环境。

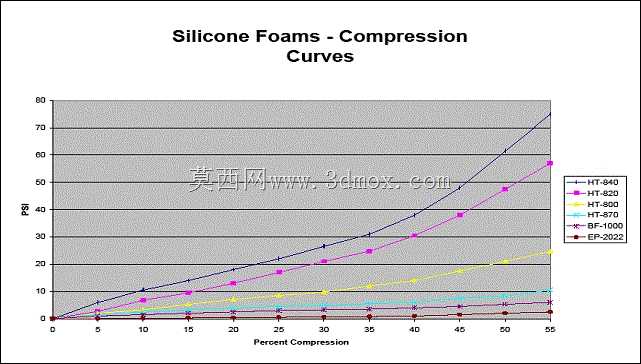

　　设计过程中针对密封压合的力值做了针对性匹配，当垫圈邵氏硬度为15度时，3000平方毫米的密封接触面积要达到可靠密封的压缩量，需要的总压合力约为68磅，对应到周向均布的四个螺丝刀夹式卡扣，单个卡扣的卡入力控制在17磅左右，这个力值刚好能让作业人员徒手完成按压卡合，不需要借助额外工具，同时卡合到位后会有清晰的触感反馈，避免现场作业出现假卡、密封不到位的问题。如果实际应用场景里需要进一步降低装配力，也可以通过调整垫圈的接触面积、更换更低硬度的密封垫片来实现，比如选用高密度闭孔泡沫作为密封件时，能在同等密封等级下把卡入力降低40%左右，只是泡沫材料的长期耐老化性能略逊于硅胶，适合短期临时布设的通讯节点使用。如果是长期固定部署的水下通讯设备，还可以在卡合到位后在接缝处补充涂覆硅橡胶密封剂，进一步提升密封冗余度，应对高压浸水、长期水流冲刷的极端工况。

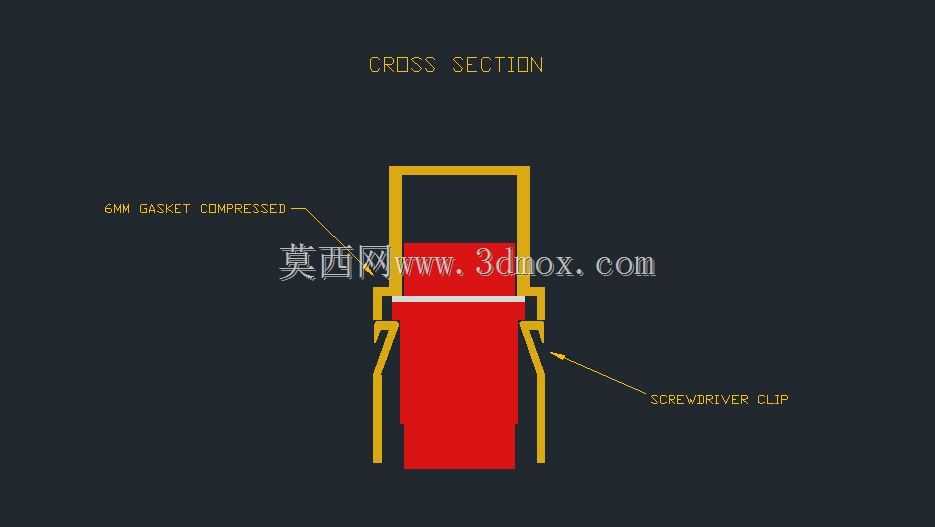

　　从安装边界来看，这套快接的径向尺寸围绕6mm压缩状态的垫圈做匹配，卡合结构的轴向伸出长度控制在15mm以内，不会在设备壳体外形成过大的突出结构，避免现场布设时被线缆拉扯、外物剐蹭导致卡扣脱开。卡扣的导向段做了15度的导入斜角，对接时不需要严格对准角度，只要把公端接头沿轴向压入母端壳体，卡扣就会沿导向面自动张开，到位后自动回弹卡入公端的卡槽内，单人作业时3秒内就能完成一个接头的连接，相比传统螺纹接头的装配效率提升6倍以上，尤其适合应急通讯抢修、大规模野外传感节点布设这类对作业速度要求高的场景。

　　结构的截面设计上，卡扣的壁厚做了均匀化处理，整体模制时不会出现缩痕、应力集中的问题，卡扣的根部做了R0.8的圆角过渡，反复拆装50次以上也不会出现塑料疲劳断裂的问题，满足设备后期维护时反复拆装的需求。密封垫圈的安装槽深度比垫圈自由厚度小2mm，保证卡合到位后垫圈能有稳定的25%左右压缩量，既不会因为压缩量过大导致垫圈永久变形失去弹性，也不会因为压缩量不足导致密封失效。另外，螺丝刀夹式的卡扣结构本身也预留了简易拆卸的操作空间，需要拆开维护时，用普通一字螺丝刀插入卡扣与壳体的间隙轻轻撬动，就能让卡扣脱开卡槽，不需要专用的拆卸工具，野外维护时的便利性很高。

　　在实际工况验证中，这类结构已经在浅水环境下的通讯控制壳体上做了长期落地应用，和污水泵这类水下设备的密封逻辑同源，经过现场12个月的浸水、温度循环、振动测试，密封性能保持稳定，没有出现渗水、卡扣松脱的问题。针对不同的使用场景，这套结构还可以做适应性调整：如果是高空布设的通讯设备，可以在卡扣外侧增加一个防松卡圈，避免强风振动导致卡扣意外脱开；如果是埋地布设的设备，可以在卡扣表面增加耐腐涂层，应对土壤中的酸碱腐蚀；如果是需要频繁插拔的临时测试接头，可以把卡扣的卡合量适当减小，进一步降低插拔力，提升操作手感。
