法兰连接固定式硬密封球阀结构设计

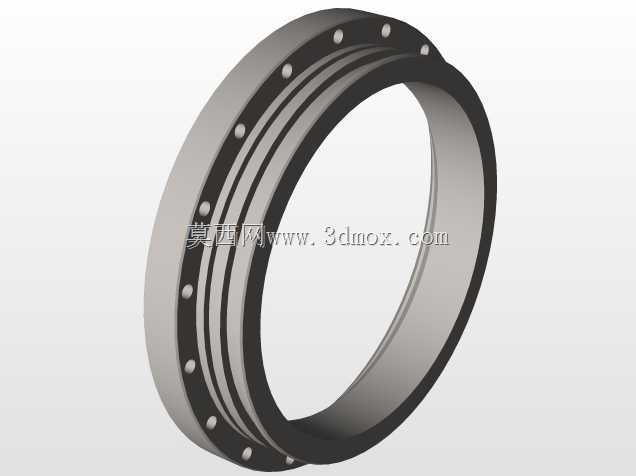

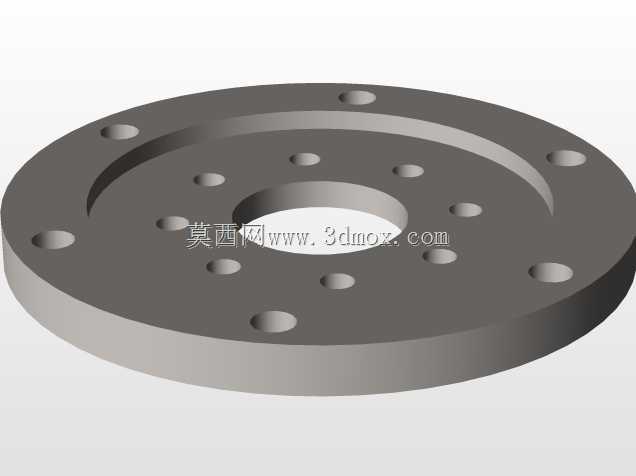

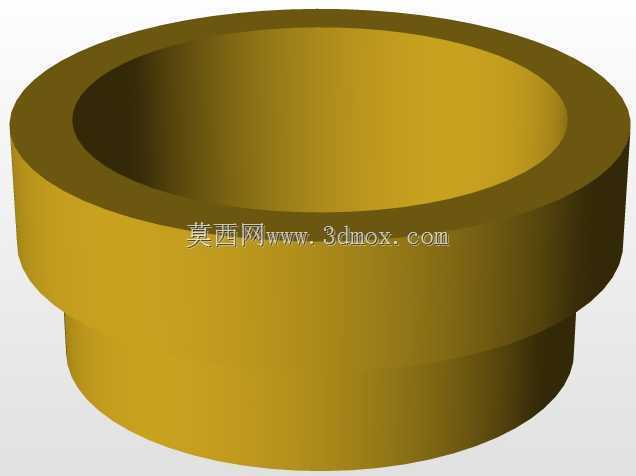

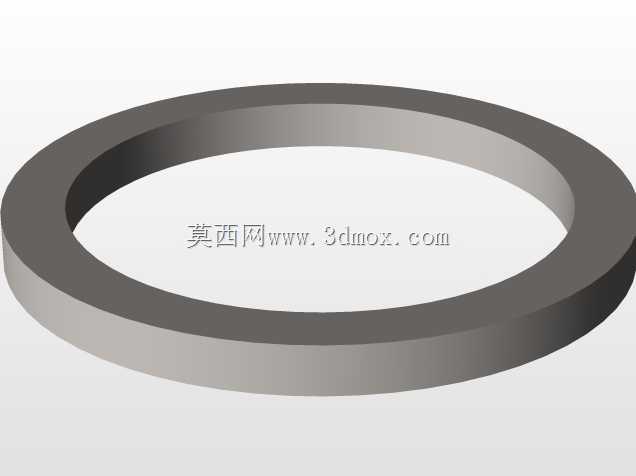

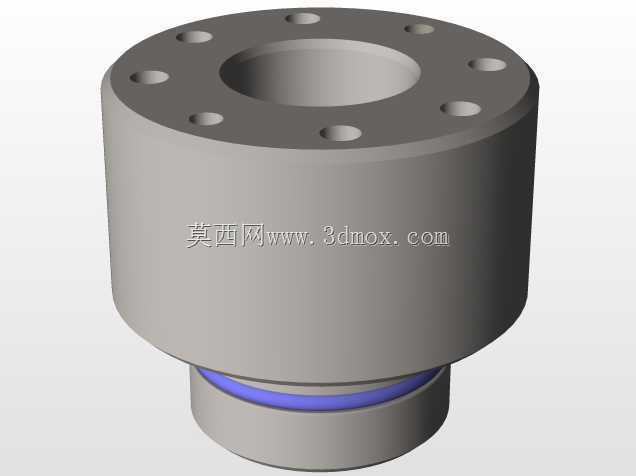

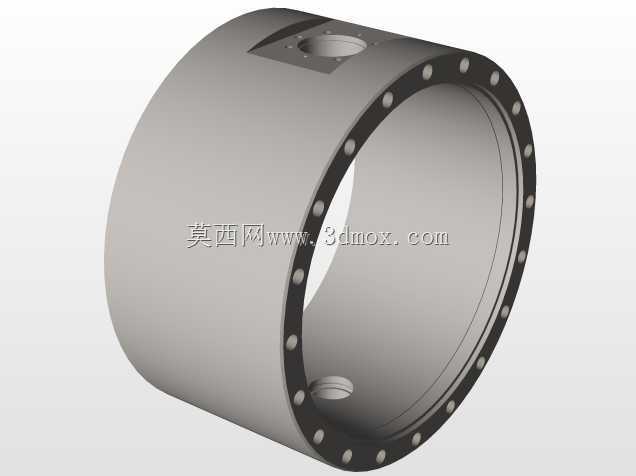

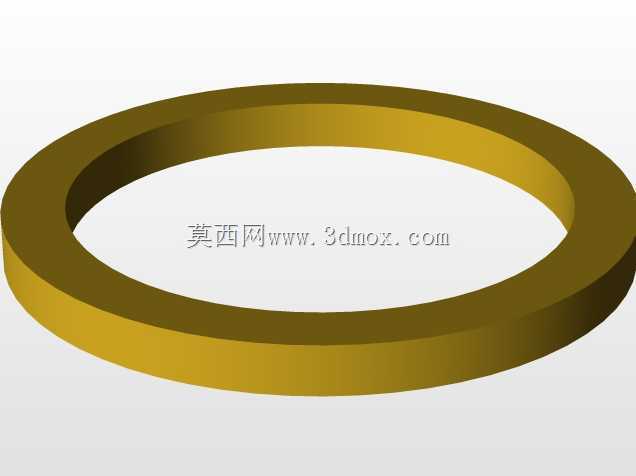

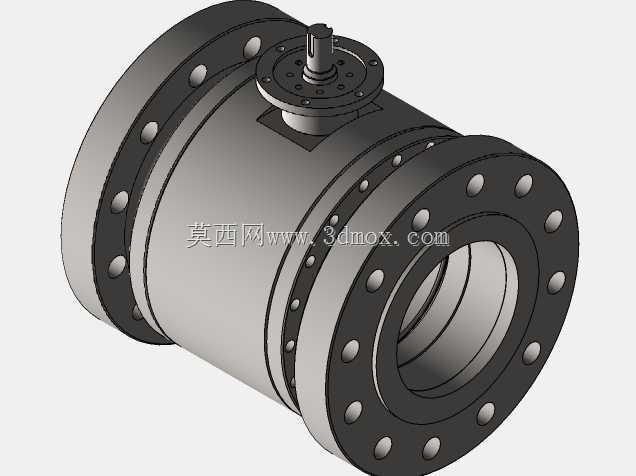

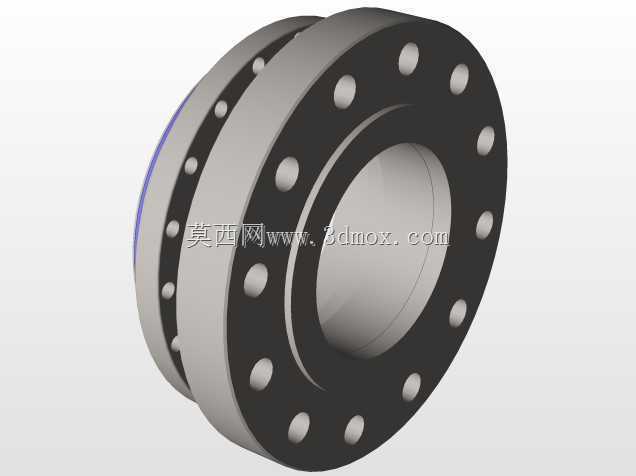

这款球阀的结构设计围绕高压工业管路的截断控制需求展开，采用双侧法兰连接的结构形式，适配公称通径较大的工业管路安装场景，常见于石油输送、化工介质传输、市政高压供水、蒸汽管网等工况中，核心作用是实现管路内介质的通断控制，相比闸阀、截止阀，其流道阻力更小，全开状态下介质压损可忽略，适合大流量输送场景长期使用。从结构设计逻辑来看，该球阀采用固定式球体结构，区别于浮动球结构，球体上下两端设置支撑轴，介质压力作用在球体上的载荷会传递到上下轴承，不会将推力全部作用在下游阀座上，因此适配高压、大口径的使用场景，避免阀座长期受单侧高压载荷出现过度磨损、密封失效的问题。密封结构采用硬密封设计，密封副采用金属对金属的配合形式，相比软密封球阀，可耐受更高的介质温度，也能适配带有微小固体颗粒的介质工况，不会出现软密封材料被颗粒划伤、高温老化失效的问题，当然硬密封结构对加工精度要求更高，球体圆度、阀座配合面的粗糙度都需要达到较高精度等级，才能保证密封零泄漏。外形结构上，阀体采用三段式分体结构，左右侧阀体与中体通过螺栓连接，法兰端面上均匀布置螺栓孔，安装时可直接与管路法兰通过螺栓紧固，两侧法兰的密封面采用凸面形式，配合金属缠绕垫片即可实现管路连接端的密封；顶部的阀杆采用防飞出结构设计，阀杆从阀体内部装入，即使介质压力异常升高，阀杆也不会被压力顶出造成介质泄漏，阀杆与阀体之间设置多层填料密封，可保证阀杆转动部位的长期密封可靠性，顶部的连接法兰可直接适配气动、电动、蜗轮等驱动装置，不需要额外加工连接接口，方便用户根据现场控制需求选配驱动形式。安装边界方面，该球阀的结构长度符合常规工业阀门的安装尺寸标准，不需要对现有管路进行额外改造即可直接替换同参数的其他截断阀，流道采用全通径设计，球体通道直径与管路内径一致，不会出现通径缩径导致的介质流阻增大问题，也方便管路通球清扫作业的开展。日常维护时，拆开左右侧阀体的连接螺栓即可取出内部球体、阀座组件，不需要将整个阀门从管路上拆下即可完成密封件更换、球体研磨等维护作业，大幅降低现场运维的工作量。
