工业离心式西罗科通风机结构设计

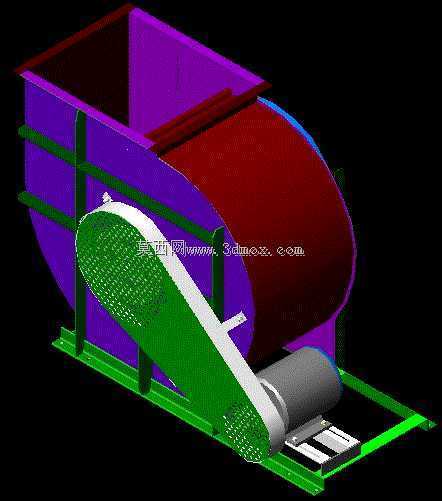

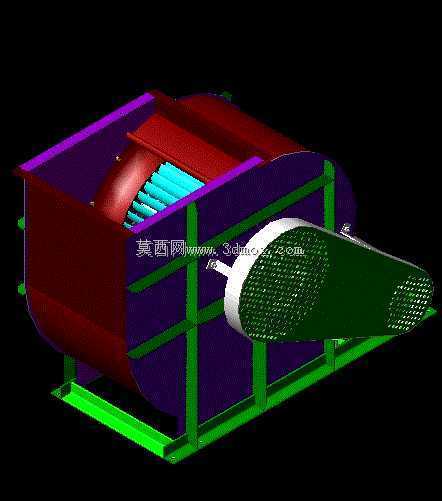

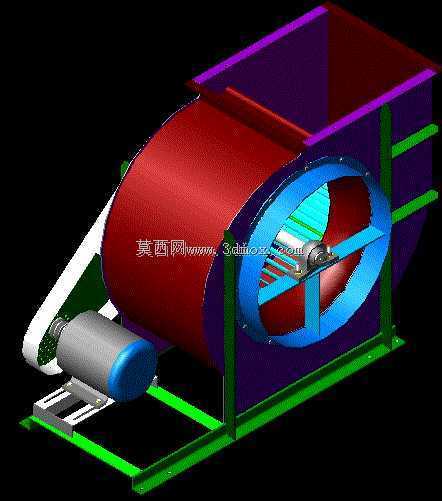

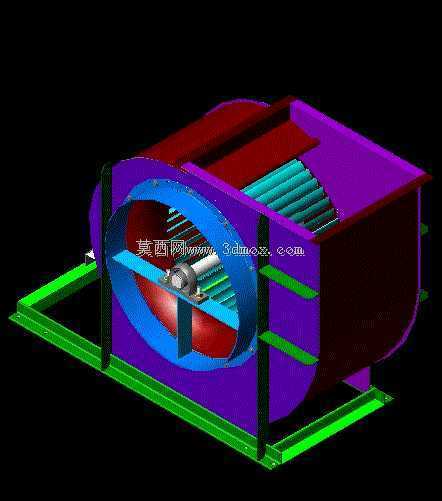

这款西罗科风机的三维结构设计，核心围绕工业场景的通风换气、工艺送风需求展开，在厂房通风、暖通空调系统、生产工序排风等场景中都有广泛适配空间，可用于输送不含粘性物质的空气或其他无害气体，适配常规工业环境下的气体输送工况，也可对接除尘、烘干等配套工序的风路系统。从结构设计逻辑来看，整体采用卧式安装布局，底部设置一体式型钢焊接机架，机架预留了标准安装孔位，可直接与混凝土基础或钢架平台通过螺栓固定，安装边界充分考虑了现场运维的操作空间，侧面预留的检修间隙可满足日常叶轮检查、轴承维护的操作需求，进出口的法兰连接尺寸匹配常规通风管路的通用规格，无需额外制作过渡连接件即可完成管路对接。设备的蜗壳结构采用圆弧过渡型线设计，内部流道经过顺滑处理，可有效降低气流在蜗壳内部的涡流损耗，提升风机的运行效率，叶轮采用多翼式前向叶片结构，叶片排布经过动平衡校核，运行时振动幅度控制在工业设备允许的标准范围内，可有效降低长期运行的结构疲劳风险。进风口位置设置了防护网结构，可阻挡大尺寸杂物进入叶轮腔室，避免异物打坏叶片引发设备故障，出风口采用渐扩型结构，可降低出口气流的动压损失，提升静压输出效率。机架部分的型钢选型充分考虑了设备整体承重与运行动载荷，支撑筋的排布位置对应蜗壳、电机座的承重点位，可避免长期运行出现机架变形问题，整体外形尺寸适配常规工业厂房的设备安装空间，吊装点位设置在机架的承重梁位置，可满足现场整体吊装就位的施工需求。在建模过程中，各部件的装配间隙都按照实际加工公差进行预留，转动部件与固定部件的间隙满足安全运行要求，不存在干涉问题，各连接部位的紧固件选型都匹配对应位置的受力需求，可直接用于后续的工程出图、生产制造参考，也可作为通风系统选型阶段的三维布置参考，帮助设计人员提前核验设备安装空间、管路对接位置的匹配度，减少现场安装阶段的整改工作量。
