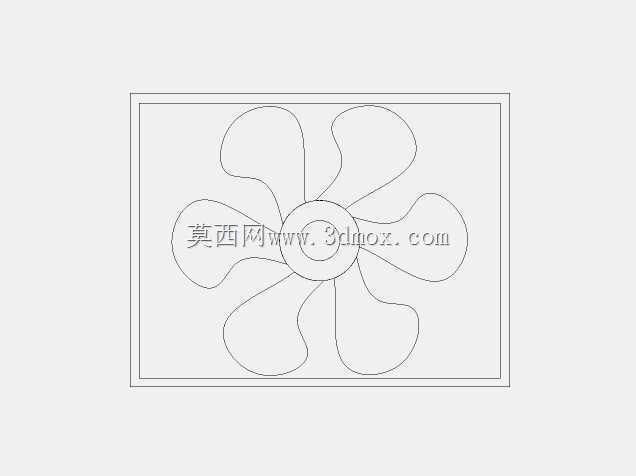

六叶轴流排气扇叶轮结构设计

在工业厂房通风、机柜散热、民用厨卫排风等场景中，轴流式排气扇是应用最广泛的空气置换部件，其核心做功部件就是扇叶叶轮，本次设计的六叶结构叶轮，正是针对常规风压需求下的排风场景做的结构优化。不同于常见的五叶、七叶扇叶结构，六叶布局在动平衡调校上具备天然优势，相邻叶片夹角为60度，运转时的气流脉动更均匀，能有效降低同转速下的气动噪音，适合对噪音控制有一定要求的室内排风场景。从设计思路上看，扇叶的翼型截面采用了等变曲率设计，叶根位置厚度更大，可承载更高的扭矩输出，避免长期运转出现叶根疲劳断裂的问题，叶尖位置做了圆弧收边处理，能削减叶尖涡的产生，降低运转时的气流损耗，提升排风效率。叶轮中心的轮毂位置设置了与电机轴匹配的安装孔位，孔周做了加强筋结构，可保证与电机输出轴的同轴度，减少运转时的径向跳动，安装边界上，叶轮整体外轮廓为正圆形，适配常规圆形风道的安装尺寸，叶片外缘与风道内壁的间隙控制在合理范围，既避免运转时出现刮蹭，也不会因间隙过大造成气流回流损失。实际应用中，这类叶轮可搭配不同功率的单相异步电机使用，适配不同风量需求的场景：小功率配置下可用于卫生间、储物间的日常排风，中等功率配置可用于电气机柜、设备机箱的散热排风，大功率配置下可用于小型厂房、地下管廊的局部通风换气。结构设计过程中，重点校核了叶片的刚度与动平衡参数，每个叶片的曲面曲率都做了一致性校验，避免因叶片形面差异造成运转时的偏心振动，轮毂的安装孔位公差按照过渡配合设计，既方便装配时的定位安装，也能保证运转时的连接可靠性，不会出现轴孔打滑的问题。扇叶的曲面造型充分考虑了气流的导向特性，叶片扭转角从叶根到叶尖呈线性变化，可保证不同半径位置的气流都能沿轴向平稳导出，减少径向紊流的产生，提升有效排风效率，同时降低气流冲击带来的结构振动。
