中密度纤维板螺旋描记齿轮传动结构

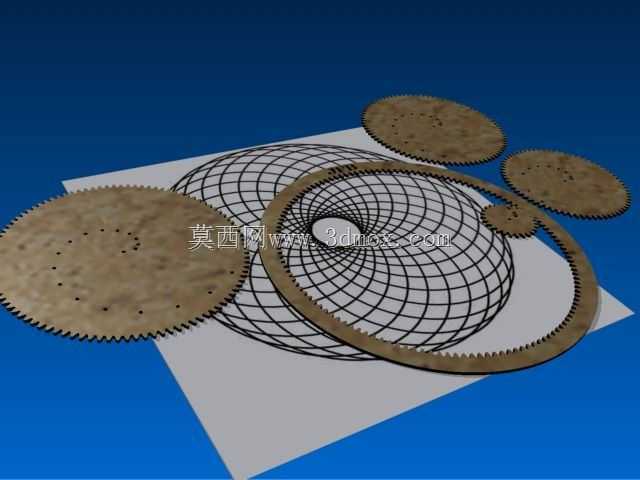

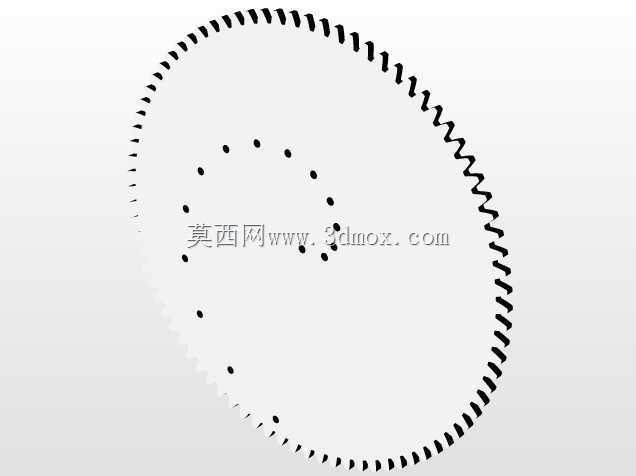

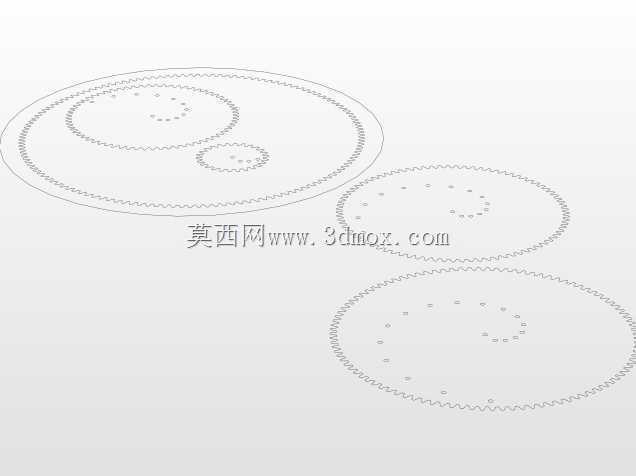

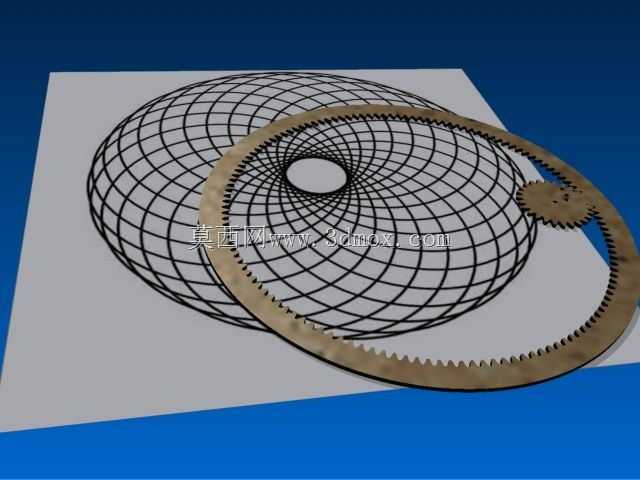

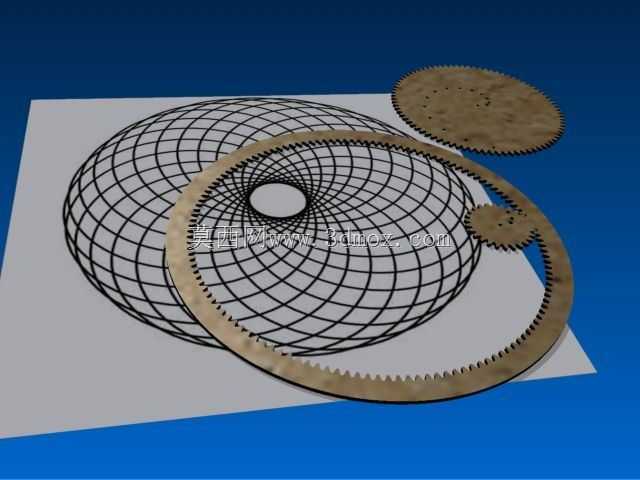

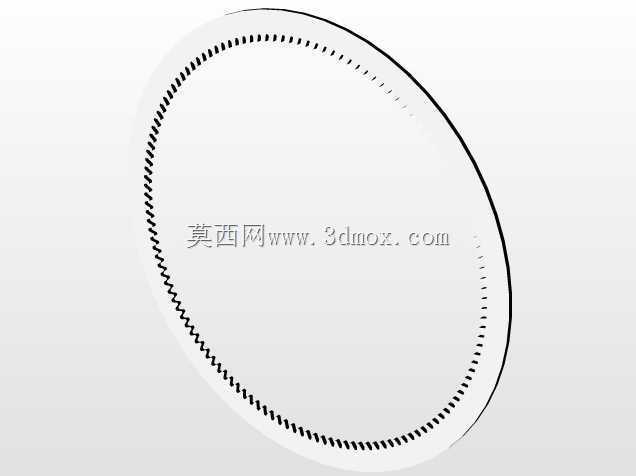

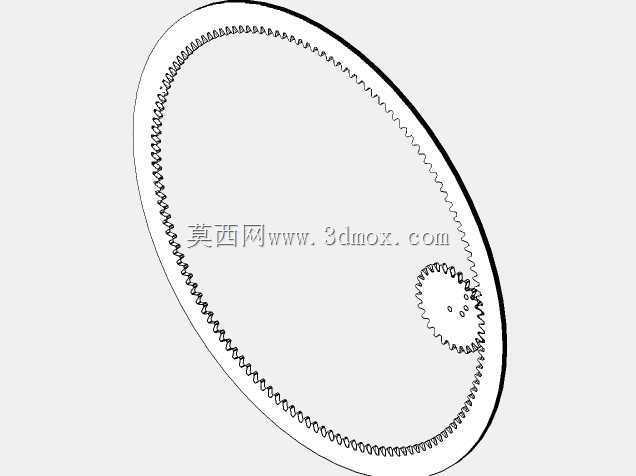

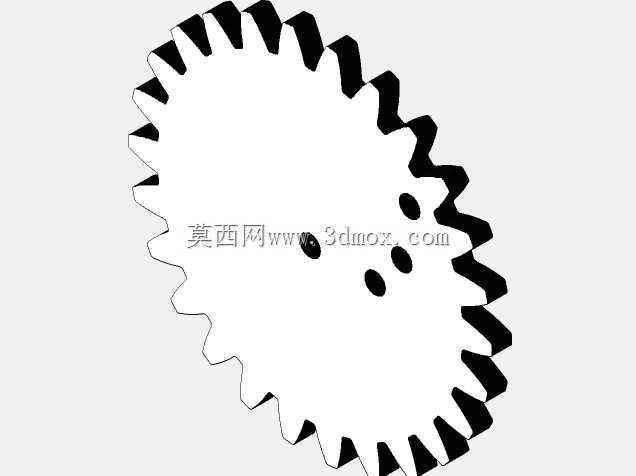

这套螺旋描记结构主要面向中密度纤维板的激光裁切加工场景，在实际板材加工产线中，这类机构承担着裁切前的轨迹预描、基准定位校验的作用，能够在激光切割动作启动前，通过齿轮组的联动输出，在板材表面复刻出预设的螺旋类裁切轨迹线，方便操作人员提前核对裁切路径与板材排版的匹配度，避免激光头空走或者切偏造成的板材浪费。从结构设计逻辑来看，整套机构采用多规格圆柱齿轮配合大直径内齿圈的传动方案，不同齿数的外啮合齿轮分别承担动力输入、传动比转换、轨迹输出的功能，其中大尺寸内齿圈作为轨迹生成的核心基准件，其齿形精度直接决定了最终描记轨迹的顺滑度，设计时特意将内齿圈的安装基准面与纤维板承载平台保持平行，安装时需要控制齿圈端面跳动在0.02mm以内，避免描记过程中出现轨迹偏移。在功能特性层面，这套传动结构不需要额外配置复杂的电控轨迹生成模块，纯机械传动的模式就能稳定输出连续的螺旋类曲线，适配中小批量纤维板定制裁切的加工需求，相比数控系统直接驱动激光头走轨迹的方案，纯机械描记的抗干扰能力更强，在车间粉尘较大的加工环境下也能保持稳定运行，不会因为粉尘附着传感器出现轨迹丢步的问题。考虑到实际安装的边界限制，整套齿轮组的排布全部集中在400mm见方的安装平面内，最大的外齿轮齿顶圆直径控制在180mm，内齿圈的最大外径不超过320mm，所有齿轮的安装轴孔都预留了标准轴承位，能够直接适配常规的光轴安装方式，不需要额外加工定制安装座。设计过程中特意将各个齿轮的中心距做了整数化处理，方便加工时的尺寸校验，同时齿轮的齿厚统一采用8mm的规格，和常规纤维板加工设备的传动件规格保持通用，后期维护更换备件时不需要单独定制加工件。在实际使用时，动力从最小的输入齿轮接入，经过三级外齿轮的传动比转换后，带动内齿圈做定轴转动，安装在内齿圈上的描记笔就会随着齿圈的转动配合其他齿轮的联动，在下方的纤维板表面绘制出连续的螺旋网格轨迹，这类轨迹刚好匹配螺旋描记器的裁切路径需求，能够覆盖直径300mm以内的圆形加工区域，满足常规纤维板装饰件、工艺摆件的裁切定位需求。
