庞贝式Japy流体输送泵剖视结构

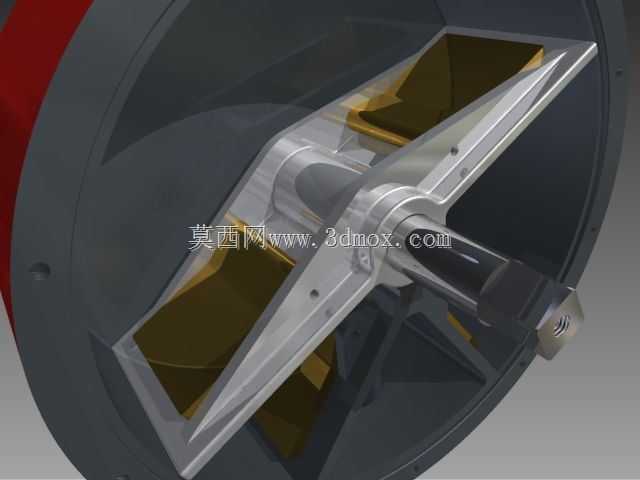

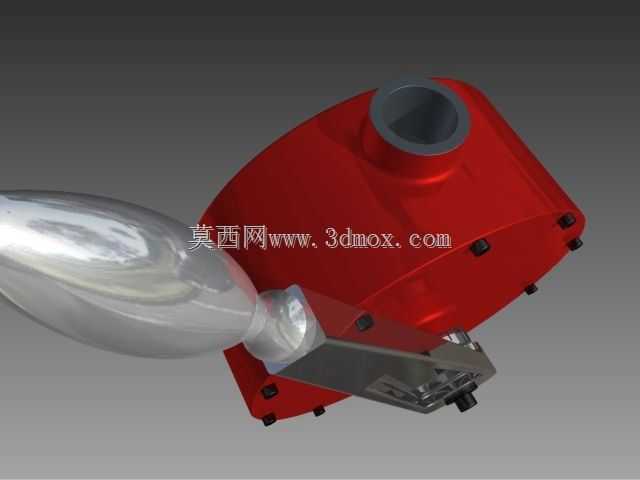

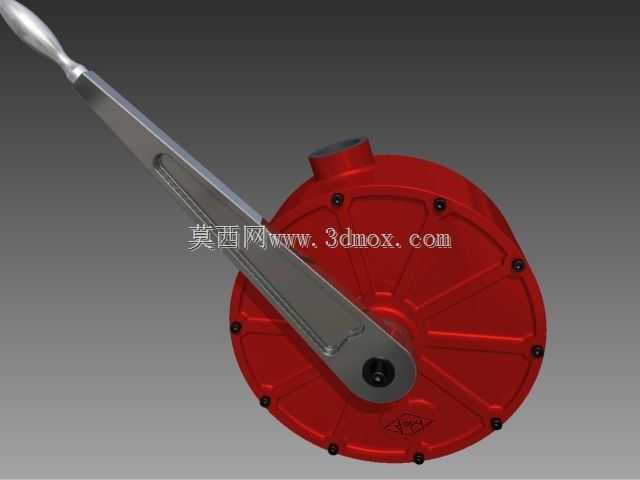

　　该剖视结构呈现的是容积式流体输送泵的内部构造，这类泵常应用在中小流量、中低扬程的流体输送场景，涵盖民用给排水、小型工业循环系统、轻型液压回路等工况，可输送清水、低粘度油品、无硬质颗粒的化工介质等，依靠内部转子与腔体的容积变化完成流体的吸入与排出，相比离心泵具备更强的自吸能力，启动前无需灌泵，在吸程要求较高的零散供水场景适配性更强。从结构设计来看，圆形承压外壳采用卷焊+法兰端盖的组合形式，顶部预留的径向接口为流体出入口，端盖通过周向均布的紧固件与壳体连接，既保证腔体的密封性能，也方便后期拆解维护内部转子组件。内部的叶片式转子偏心安装在腔体内，转子转动过程中叶片与腔体内壁形成多个密闭容积腔，随着转子转动，容积腔从入口侧逐步增大完成吸液，

　　转动到出口侧时容积逐步缩小完成排液，这种结构的流量脉动相比齿轮泵更小，运行噪音更低，适合对流体输送稳定性有一定要求的场合。建模过程中需要重点把控转子与腔体的偏心距、叶片的伸出长度与滑槽配合间隙，间隙过大会导致容积效率下降，介质回流严重，间隙过小则会在运行过程中出现叶片卡滞，加剧磨损缩短使用寿命。安装边界上，这类泵的壳体外径通常在200-300mm区间，轴向长度根据流量规格不同在180-280mm范围，安装时需要预留端盖侧至少150mm的拆装空间，方便后期更换叶片、密封件等易损件，进出口的法兰连接尺寸需要匹配对应管路的通径标准，安装底座需要设置减震垫，降低转子转动带来的振动传递到管路系统。结构上转子与端盖之间设置有耐磨密封环，

　　减少高压侧向低压侧的介质内漏，转轴伸出端采用骨架油封进行动密封，防止介质沿转轴泄漏到泵体外部，建模时所有配合面的公差需要根据实际加工精度设置，比如转子与腔体的配合公差选H7/g6，保证转动灵活的同时控制泄漏量在允许范围内。这类泵的转速通常在1000-1500rpm区间，可直连四级电机驱动，无需额外设置减速机构，整体结构紧凑，占用安装空间小，在小型流体输送站点、配套设备的冷却循环回路中应用十分广泛。
