带密封结构的圆形燃油箱密封端盖

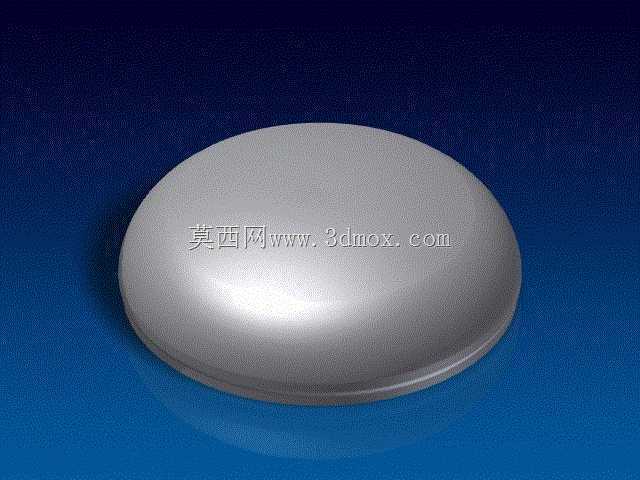

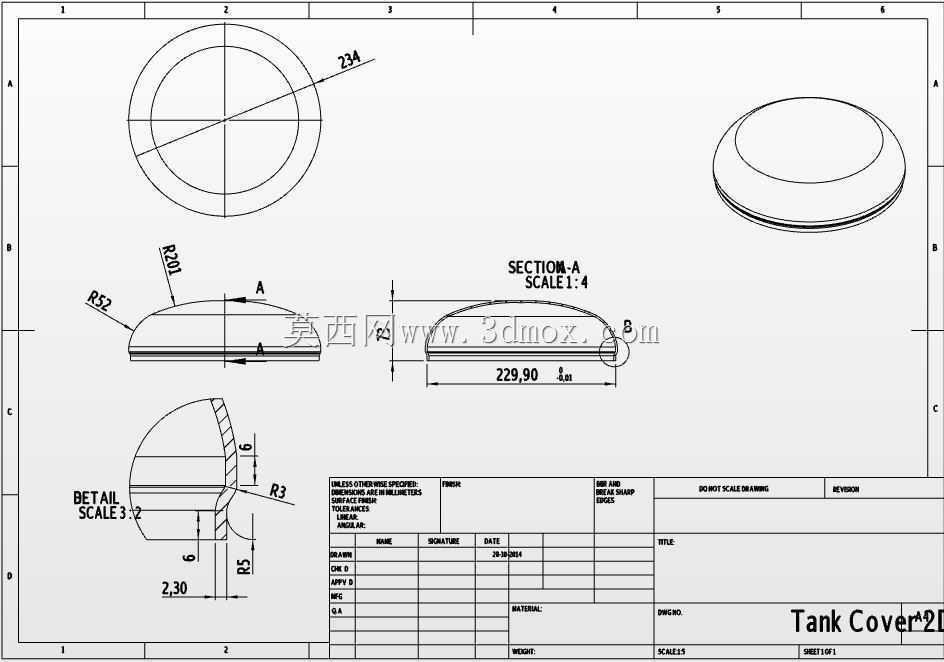

这类圆形油箱端盖多用于小型通用动力设备、园林机械、小型发电机组以及农用作业机械的燃油储油箱顶部，核心作用是封闭油箱注油口，同时兼顾密封防渗漏、平衡油箱内外气压的基础功能，避免设备在颠簸作业、倾斜转运过程中出现燃油溢漏，同时阻挡外界粉尘、碎屑、雨水进入油箱内部污染燃油，保障供油系统清洁度。从结构设计来看，端盖顶部采用大圆弧过渡的穹顶造型，顶部外圆弧半径为201mm，边缘过渡圆角为R32，这种曲面结构一方面可以提升端盖的结构刚度，相比平板结构能承受更大的外部冲击与油箱内部的气压波动，减少受压变形的概率，另一方面光滑的曲面不易积留灰尘与积水，日常清洁维护更方便。端盖的安装配合段总长度为229.90mm，配合位置设计有多层环形密封筋，安装时配合橡胶密封圈可以实现多道密封，适配对应口径的油箱注油口，安装时无需额外复杂紧固件，依靠密封筋与注油口内壁的过盈配合即可实现可靠固定，日常加注燃油时拆装便捷。端盖内侧的局部细节做了针对性的结构优化，内侧设置有R3与R5的过渡圆角，避免应力集中，在长期受燃油蒸汽腐蚀、温度交变的工况下，减少应力开裂的风险，内侧6mm深度的定位台阶可以精准卡住密封圈，避免密封圈在拆装过程中移位脱落，底部2.30mm的唇边结构可以在端盖旋合或卡接到位时提供明确的装配到位反馈，方便操作人员判断安装是否到位。设计过程中优先考虑了工况适配性，针对户外作业设备经常面临的颠簸、温度变化大、偶尔倾斜的使用场景，穹顶结构预留了足够的形变余量，当油箱内部因为温度升高出现气压上升时，穹顶可以产生微小弹性形变缓冲压力变化，避免端盖被气压顶开，同时密封筋的间距与深度经过匹配设计，既保证密封可靠性，又不会出现拆装阻力过大的问题。端盖的整体外形没有尖锐棱角，所有外露边缘都做了圆角处理，避免操作人员日常开启时被划伤，外表面的光滑曲面也适合做喷塑、镀锌等表面处理，提升户外使用时的防锈耐腐蚀能力，延长部件的使用寿命。在安装边界上，该端盖适配的注油口内径与端盖配合段外径为间隙配合加密封圈的组合，安装时不需要额外的焊接或者螺纹加工，直接卡入注油口即可完成装配，适合批量生产的小型储油箱体配套使用，能够覆盖多数中小型燃油储箱的端盖密封需求，在结构强度、密封性能、拆装便捷性之间做到了合理平衡。
