简易立式太阳能聚能碟结构设计

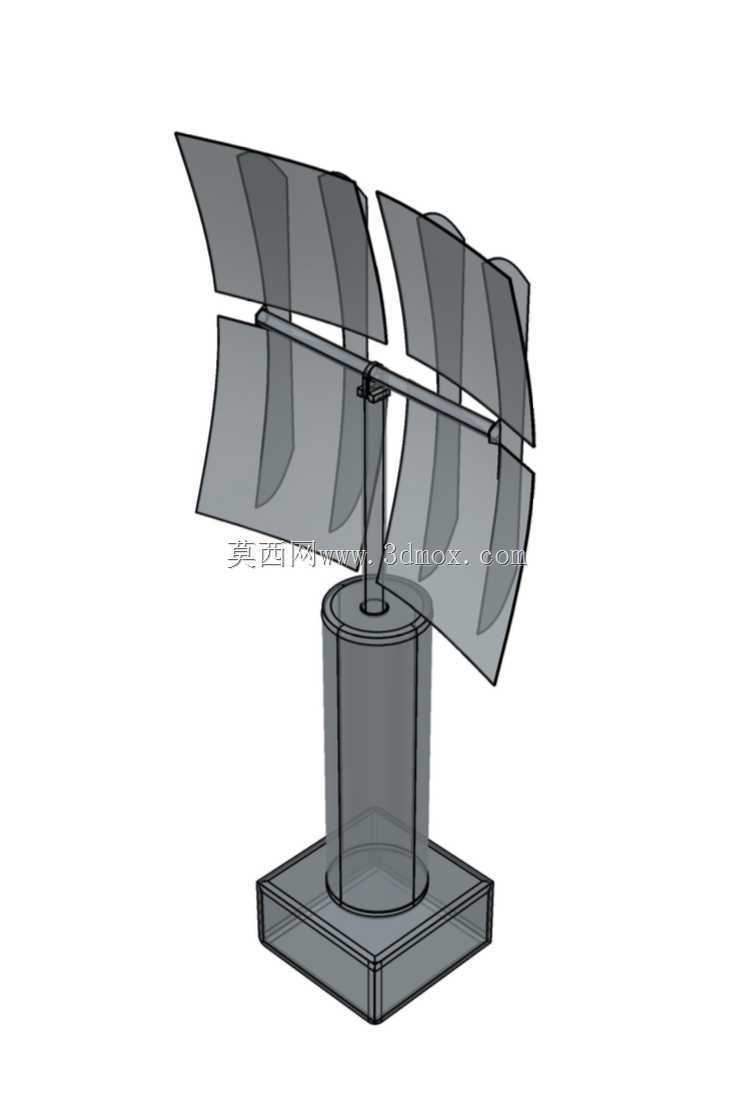

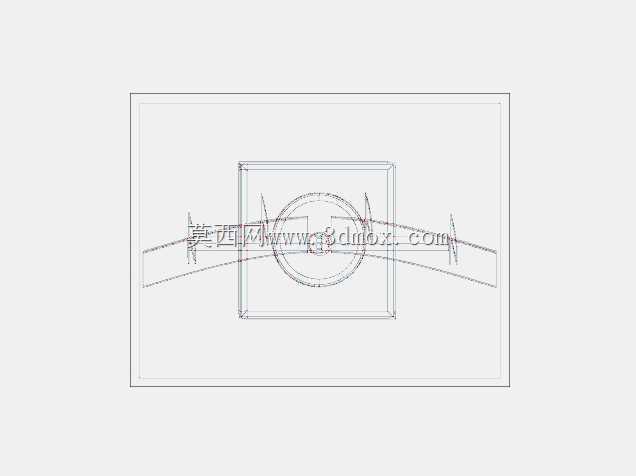

这款立式太阳能聚能碟结构，主要面向小型分布式光热利用场景设计，可适配户用集热、小型实验光热转换、户外便携能源补给等实际使用需求，区别于大型塔式、槽式光热设备的复杂结构，整体走轻量化简易路线，降低小场景下的部署门槛。从功能特性来看，上部的多瓣式弧形碟片是核心聚能单元，每片碟面的弧度经过参数化拟合，能够将入射的平行太阳光反射汇聚到预设的焦点区域，多瓣分体式的碟片设计既可以降低单片成型的工艺难度，也能在运输环节拆分叠放，减少外包装的体积占用，现场组装时仅需通过中部的横向支撑臂将各瓣碟片对位固定即可，不需要复杂的校准工装。中部的立柱作为主要承力结构，采用空心圆柱构型，内部可预留走线空间，用于布置焦点位置的集热元件、温度检测元件的引线，避免线缆外露带来的老化、缠绕问题；立柱与上部碟架的连接位置预留了转动副接口，可根据实际使用需求追加单轴或双轴追日驱动组件，实现碟面随太阳入射角度的自动调整，提升全天的聚能效率。底部的方形安装底座采用带加强筋的板式结构，四个角点预留了标准安装孔位，既可以直接通过膨胀螺栓固定在混凝土硬化基础上，也能搭配配重块实现无基础的临时部署，适配户外临时作业、应急能源补给等非固定安装场景。设计过程中优先考虑了结构的易加工性，所有钣金类部件的折弯半径、板材厚度都选用常规工业规格，不需要开定制模具即可完成小批量加工，转动配合位置的公差选用中等精度等级，既保证转动顺畅，也不会过高提升加工成本。整体安装边界控制较为紧凑，底座占地面积不足0.1平方米，立柱高度可根据实际使用需求在一定范围内调整，上部碟片展开后的最大回转直径经过优化，不会因为尺寸过大导致风阻超标，在常规户外风力条件下不需要额外加装防风拉索即可稳定运行。碟片表面预留了反光材料粘贴位，用户可根据聚能温度需求选择不同反射率的反光膜或反光镜片，适配从低温热水制备到中温实验加热的不同使用需求，底座内部的空腔还可放置控制电路、储能模块等组件，实现结构与功能部件的集成化布置，减少外部附属部件的数量。
