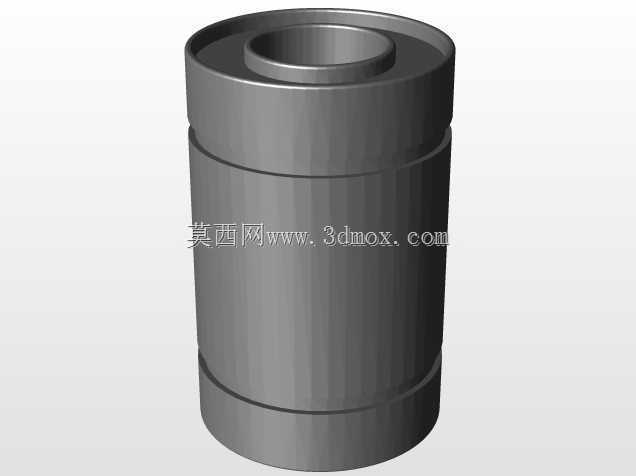

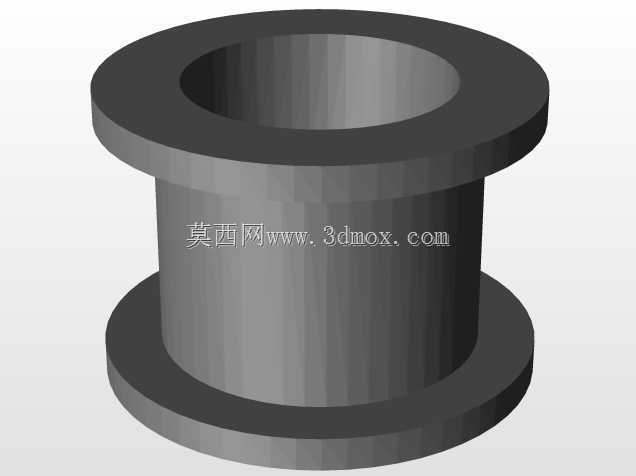

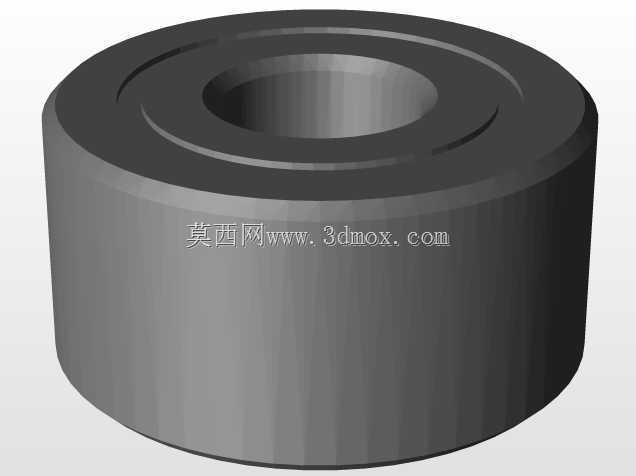

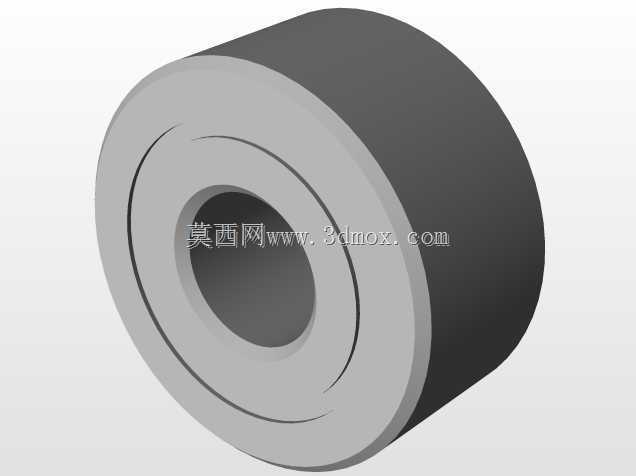

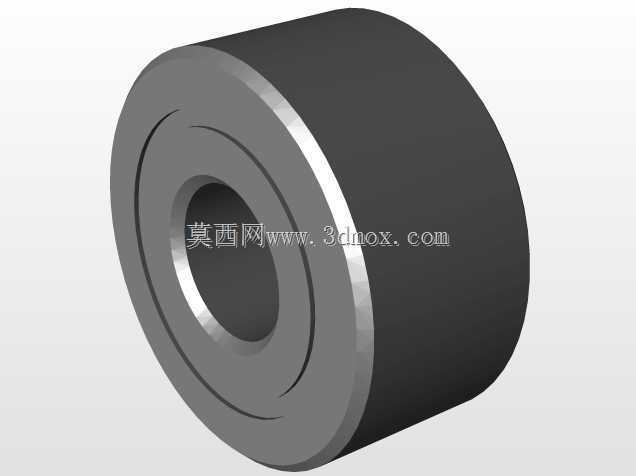

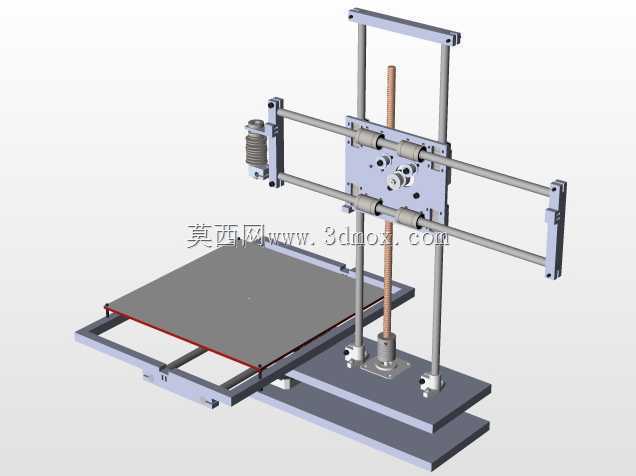

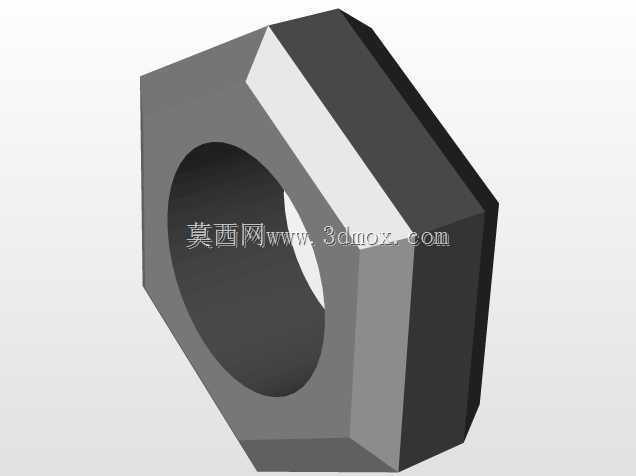

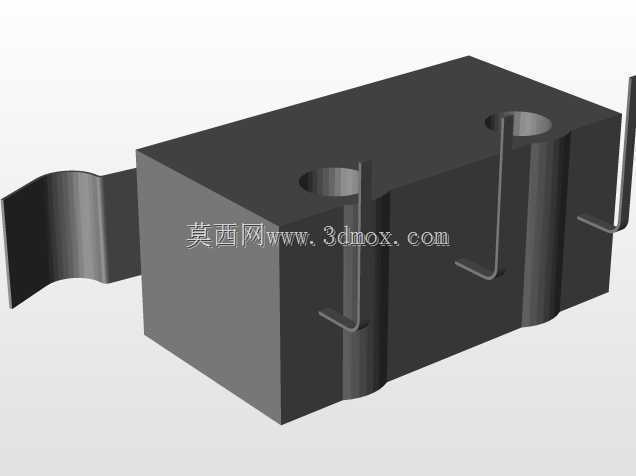

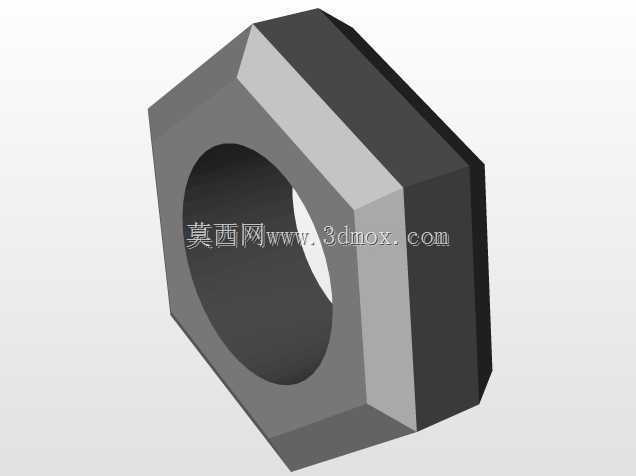

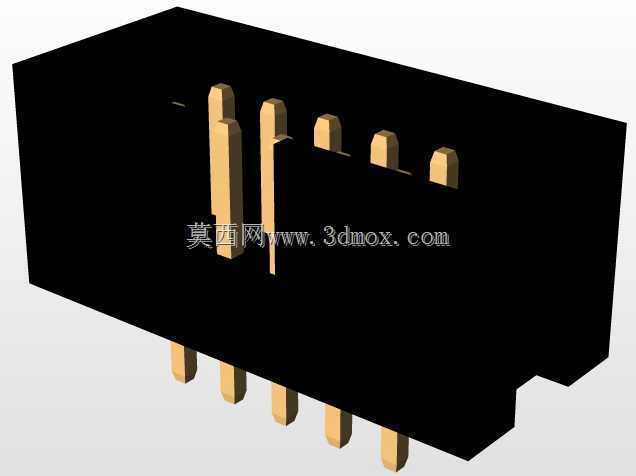

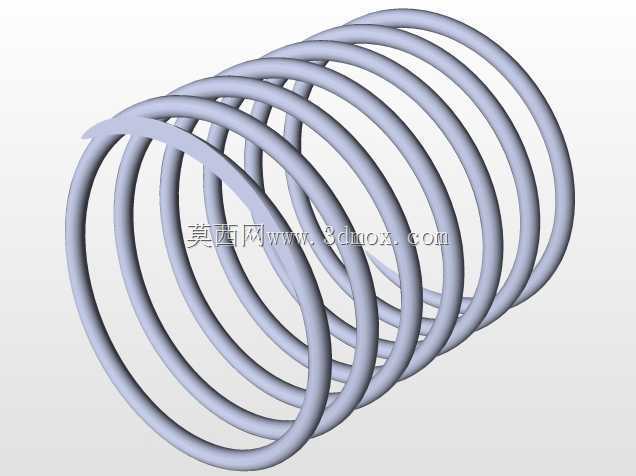

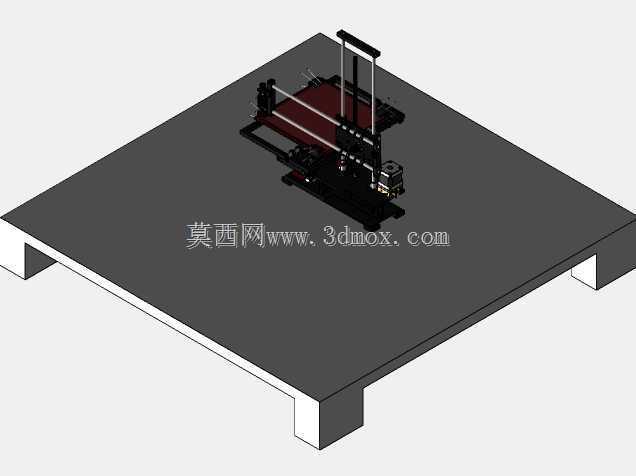

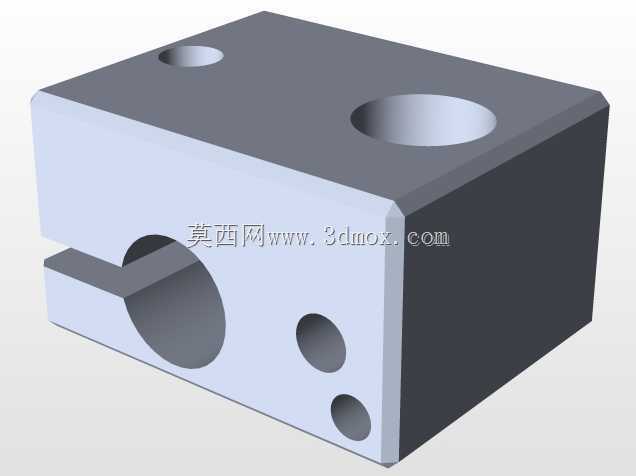

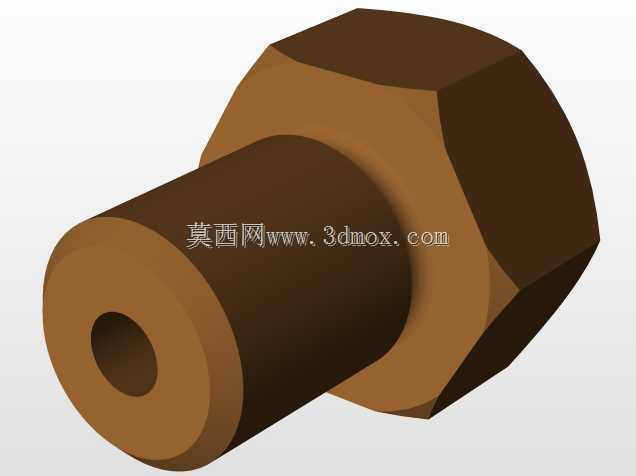

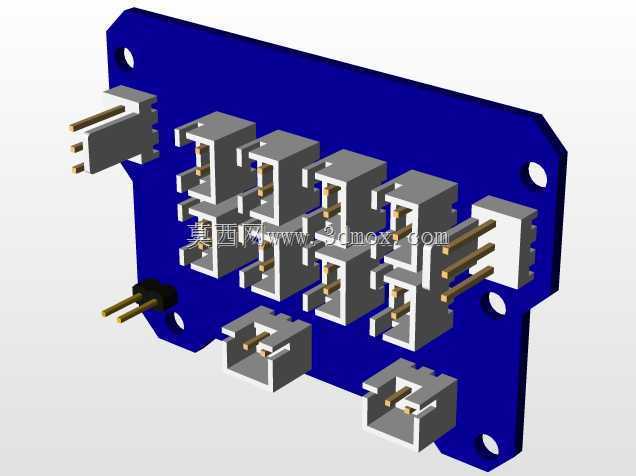

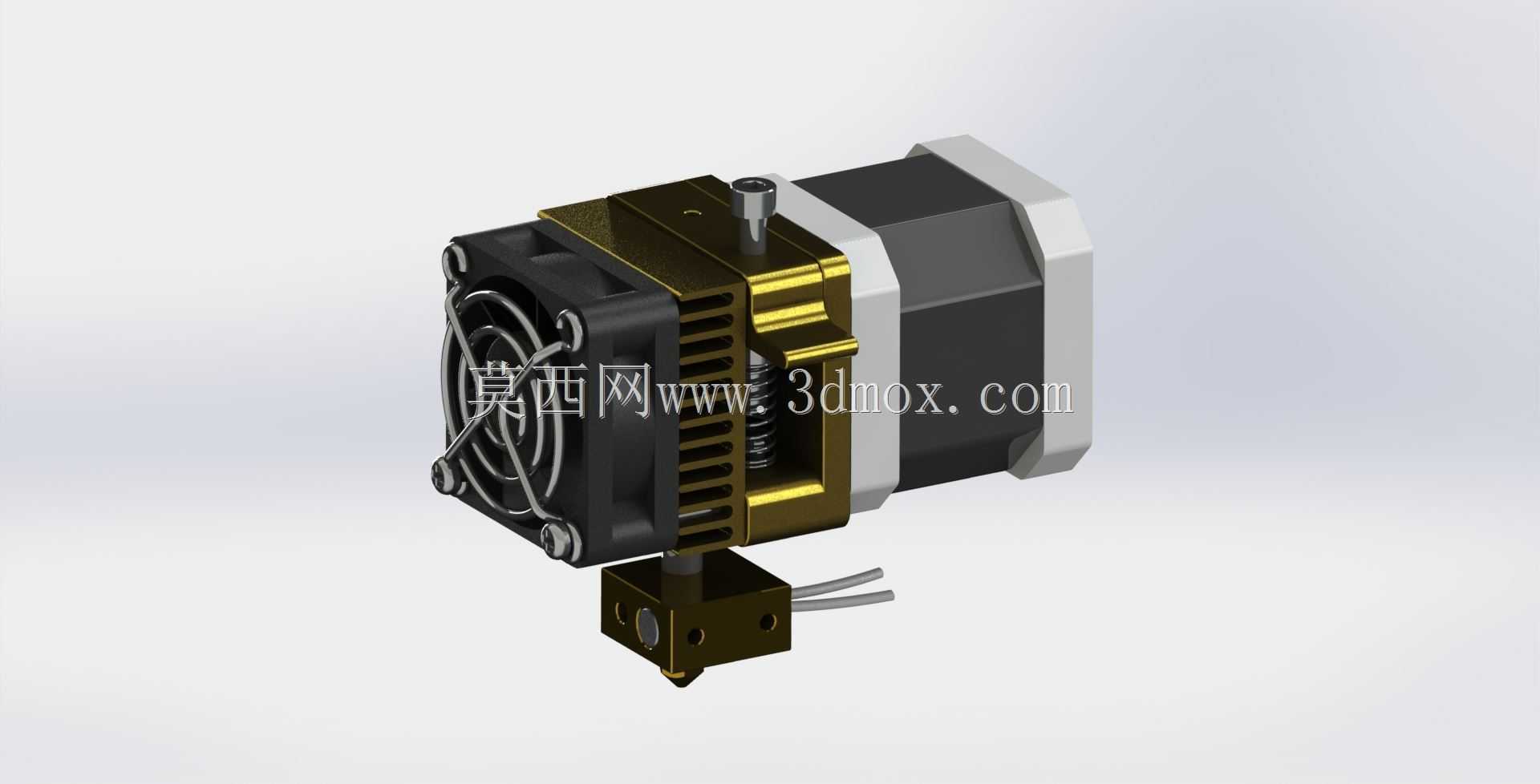

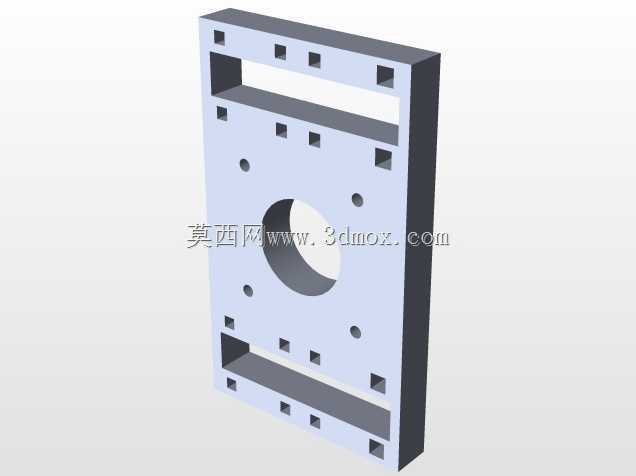

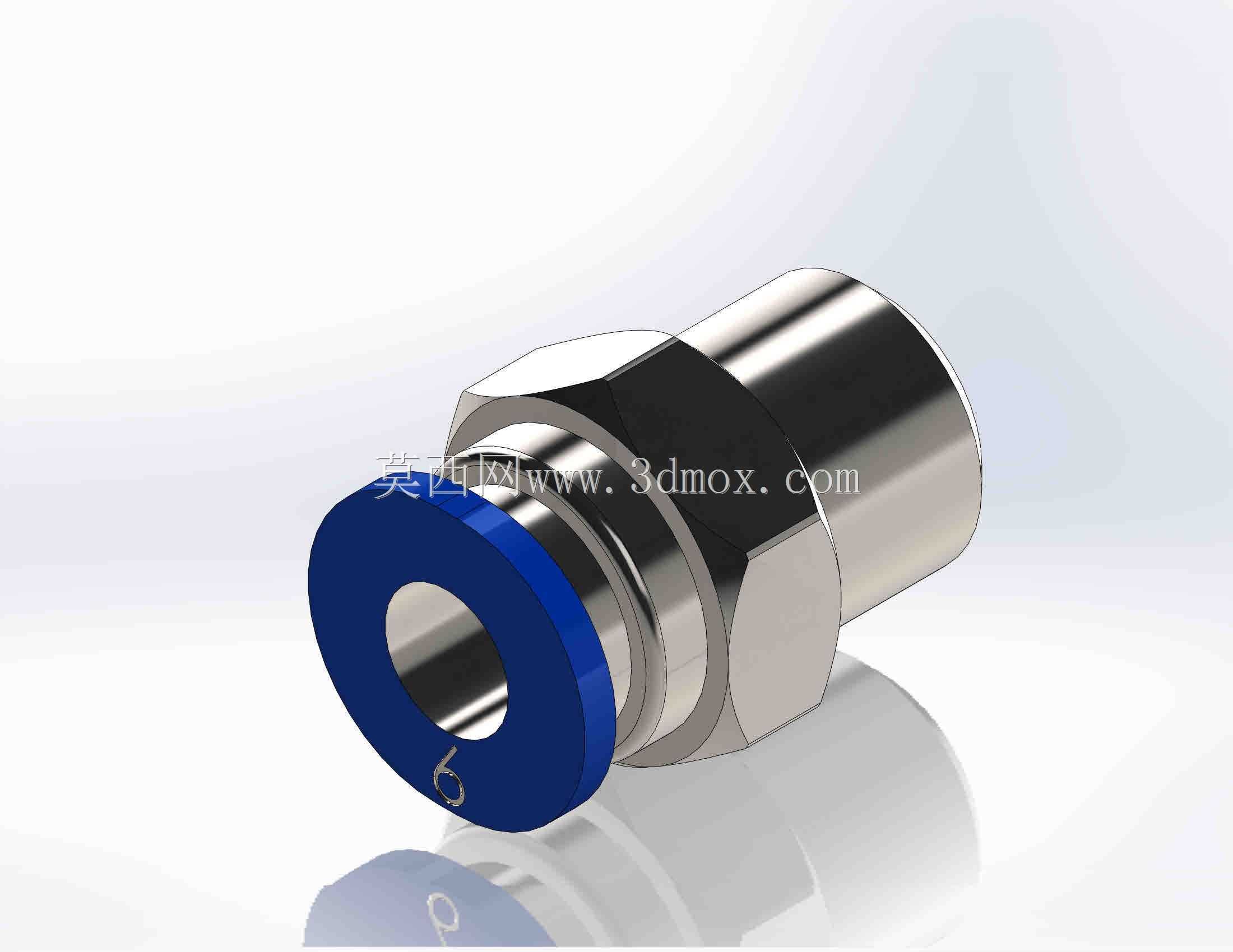

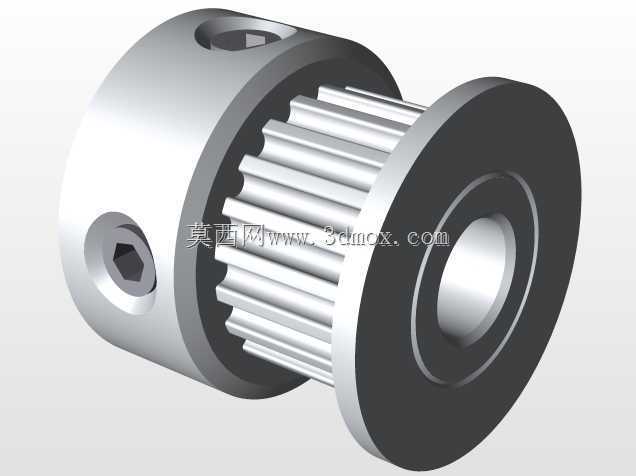

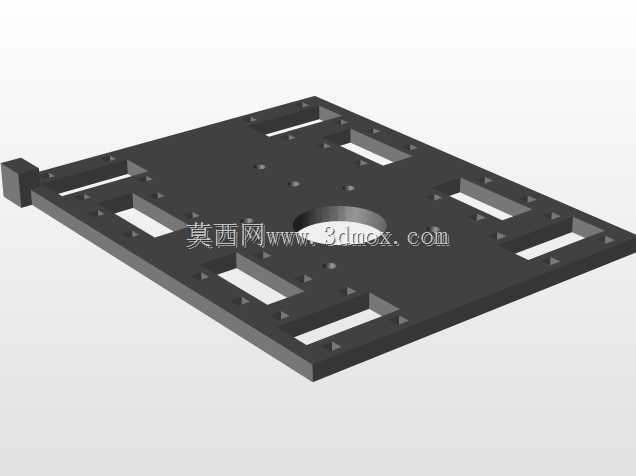

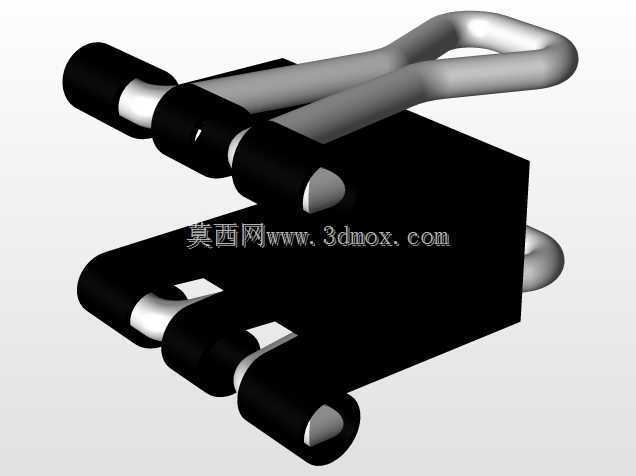

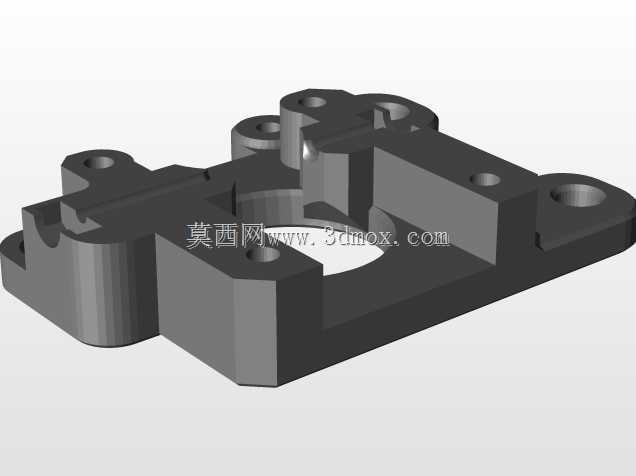

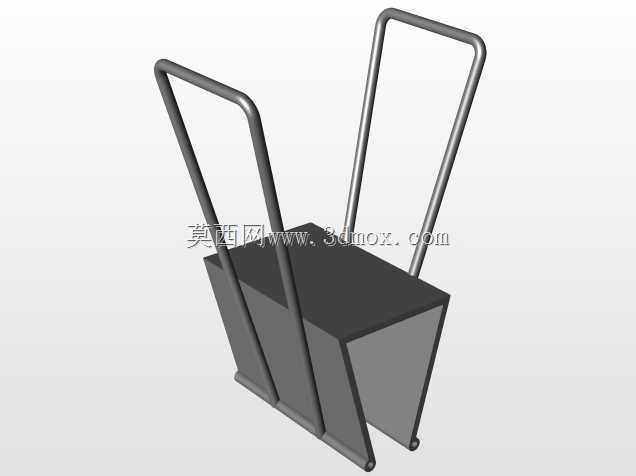

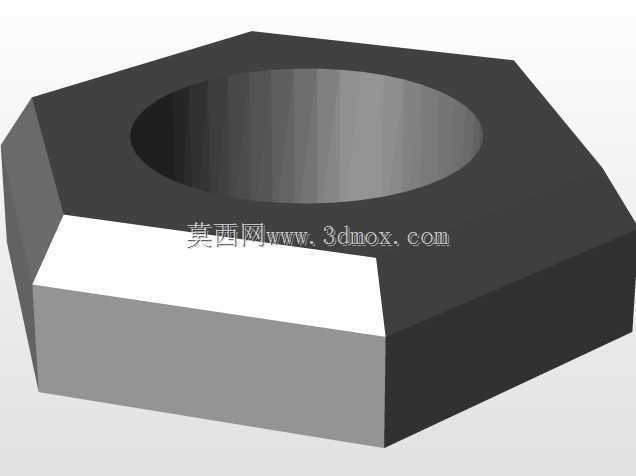

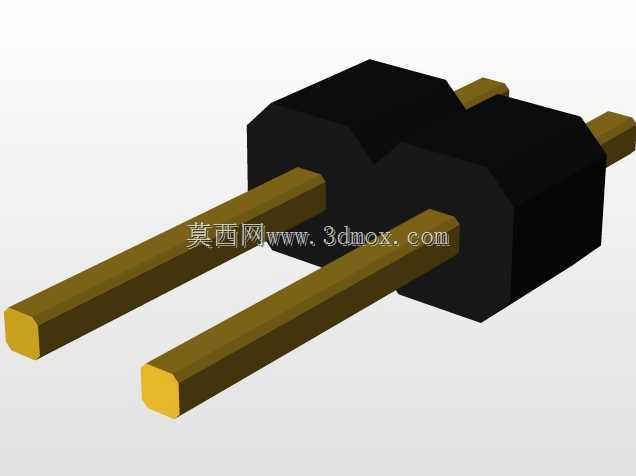

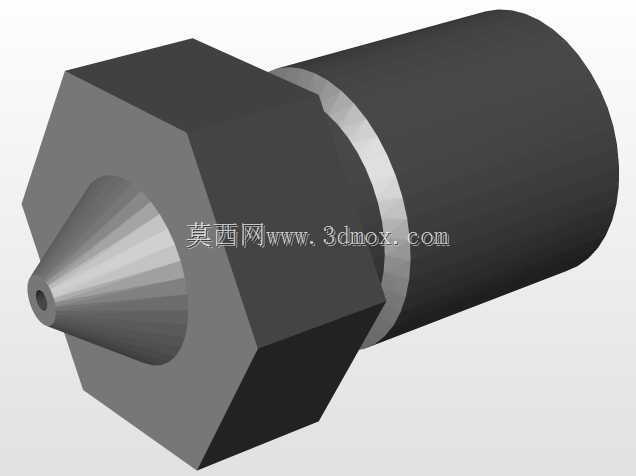

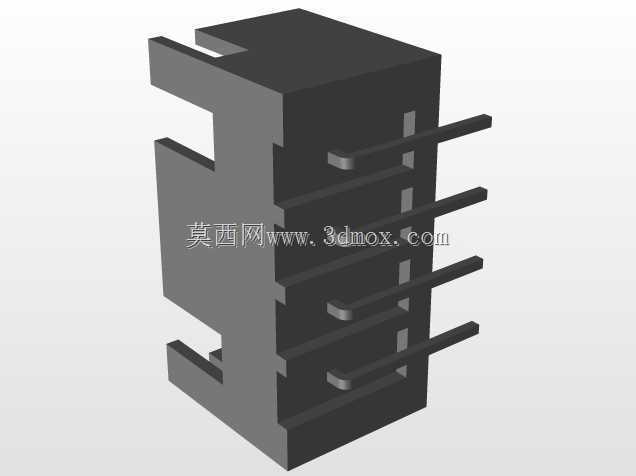

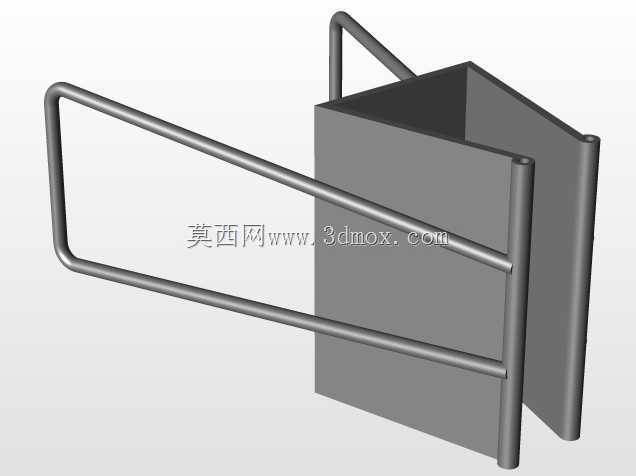

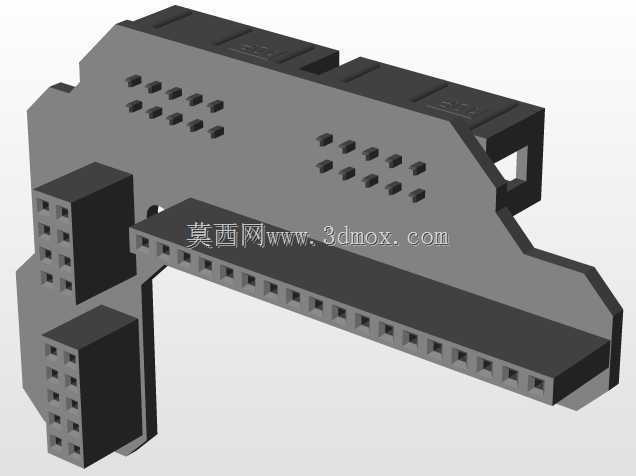

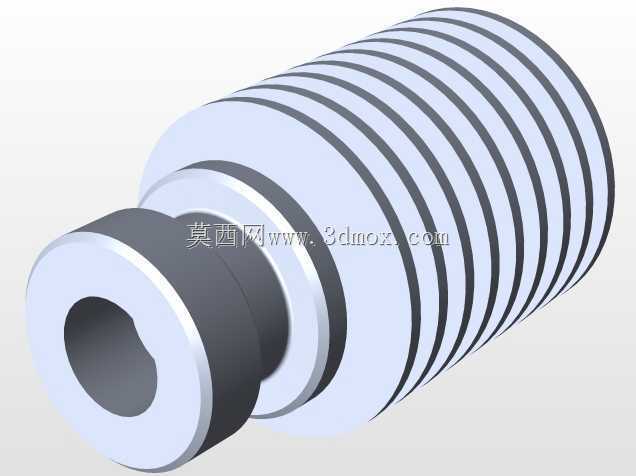

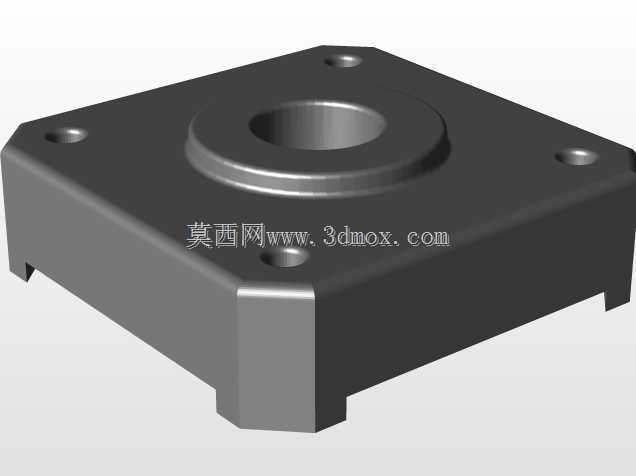

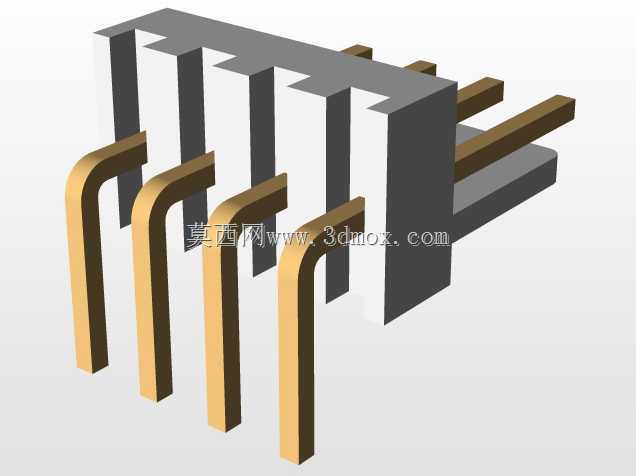

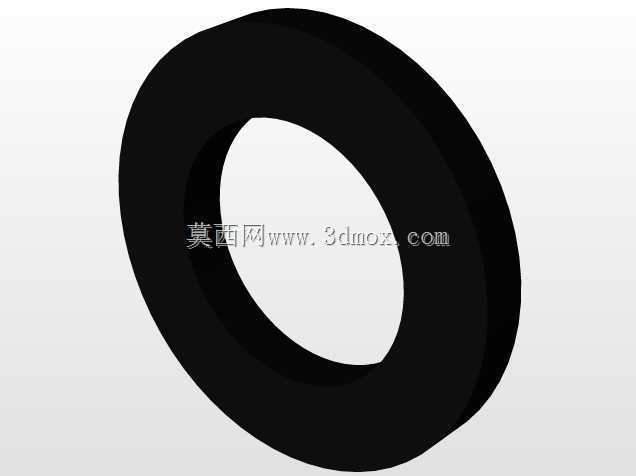

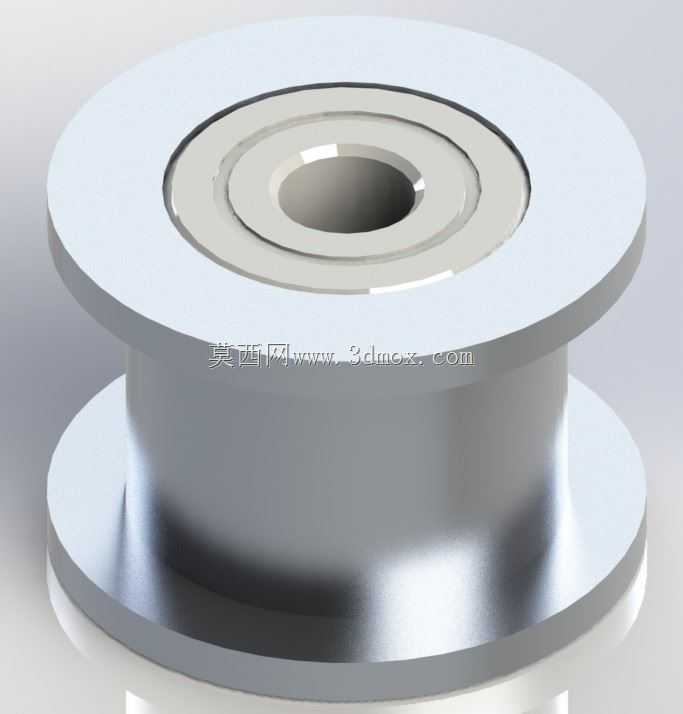

3D打印设备送料辊筒结构设计

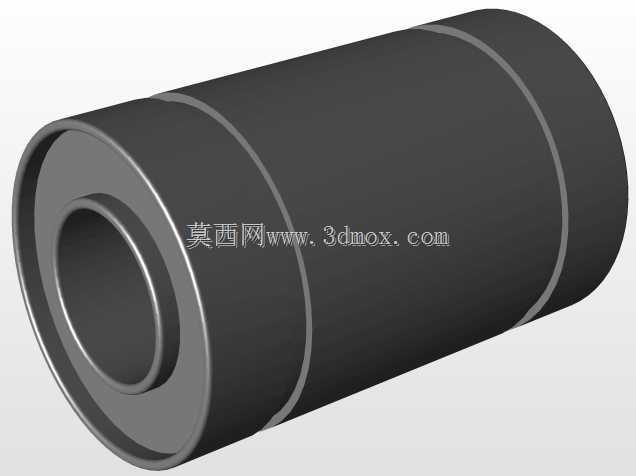

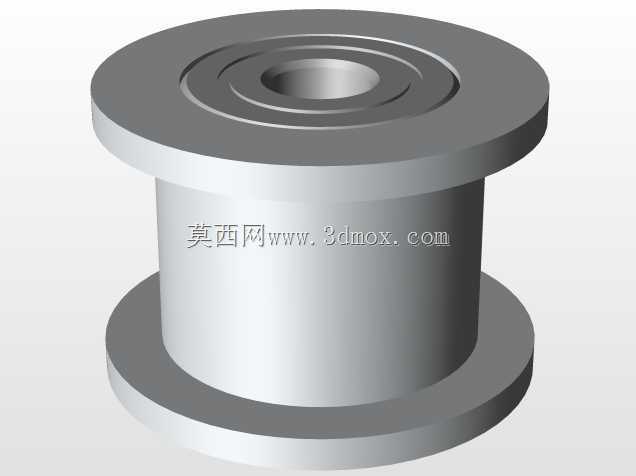

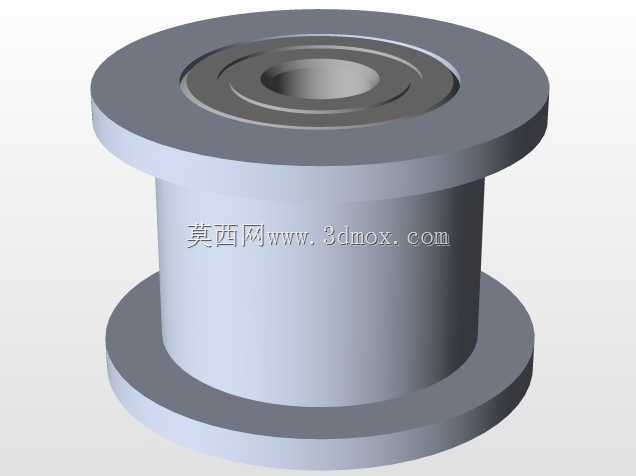

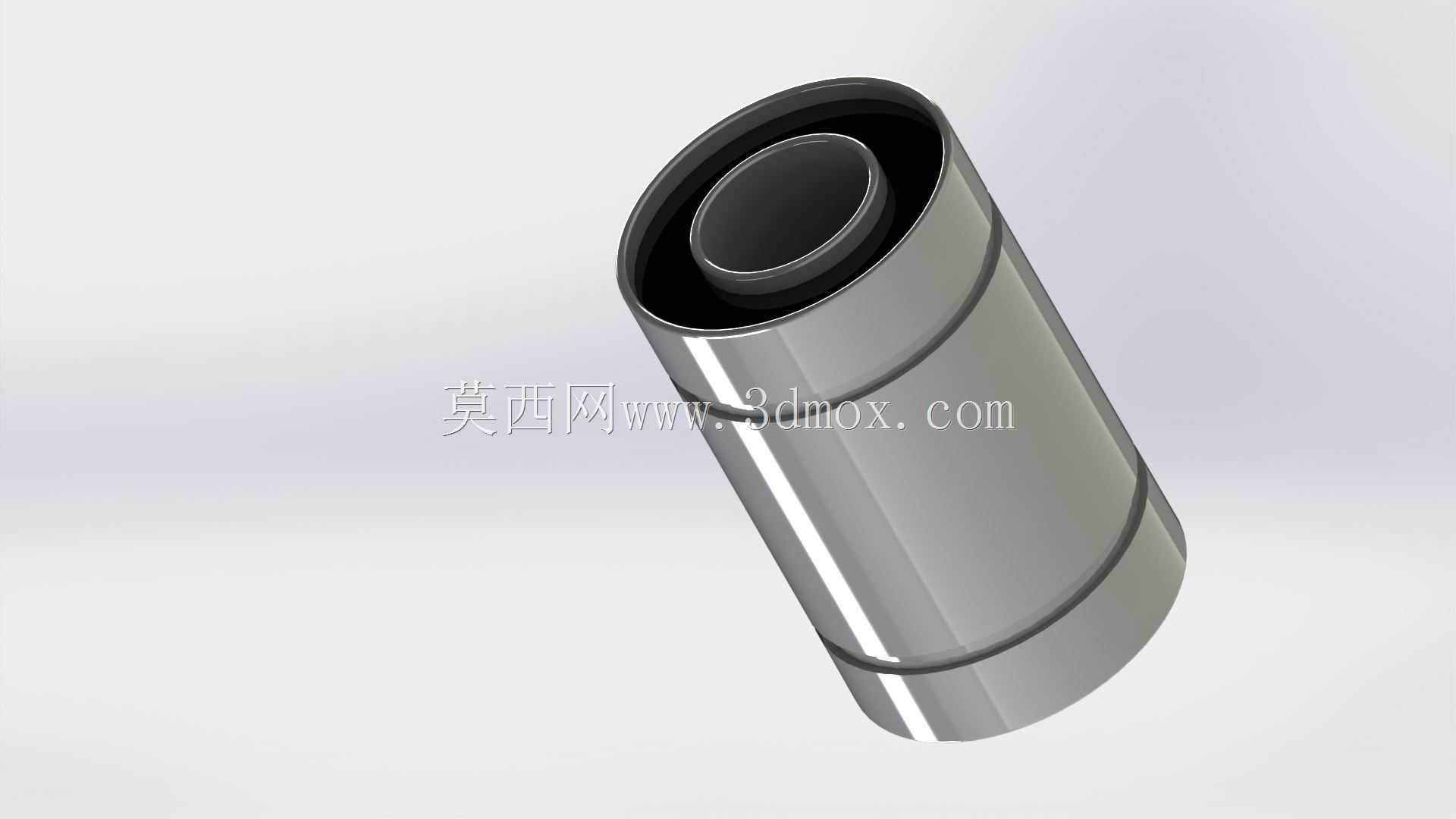

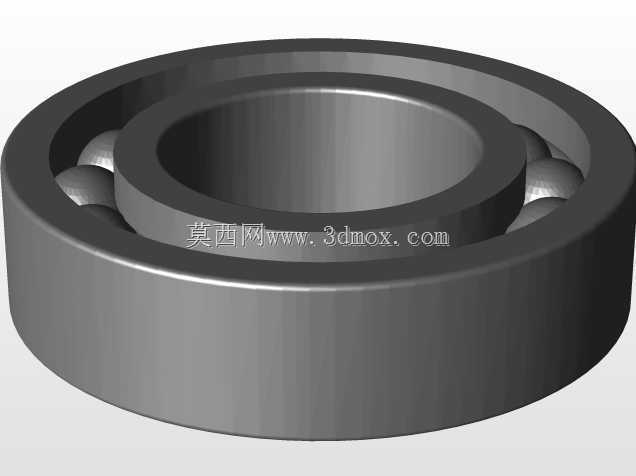

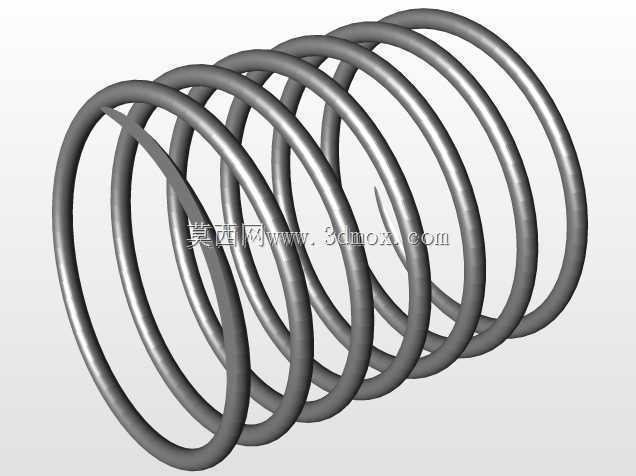

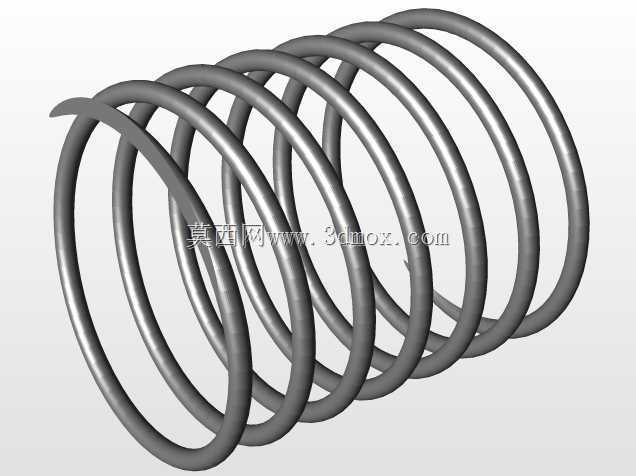

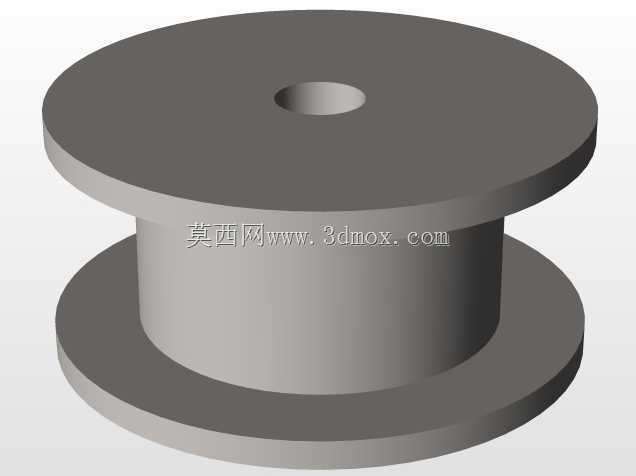

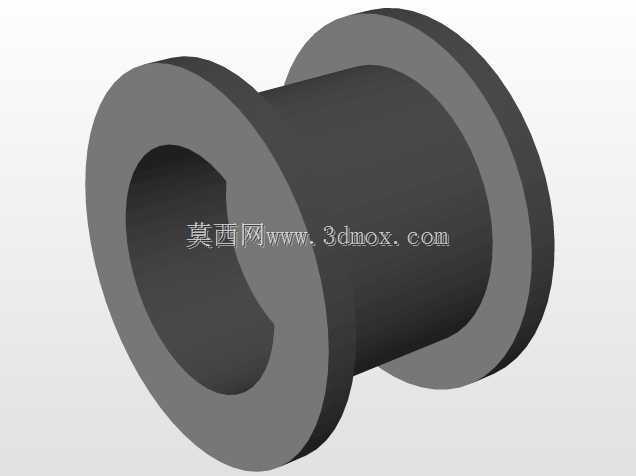

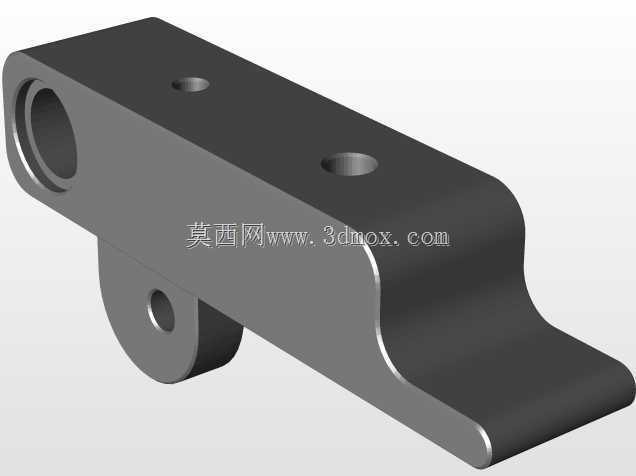

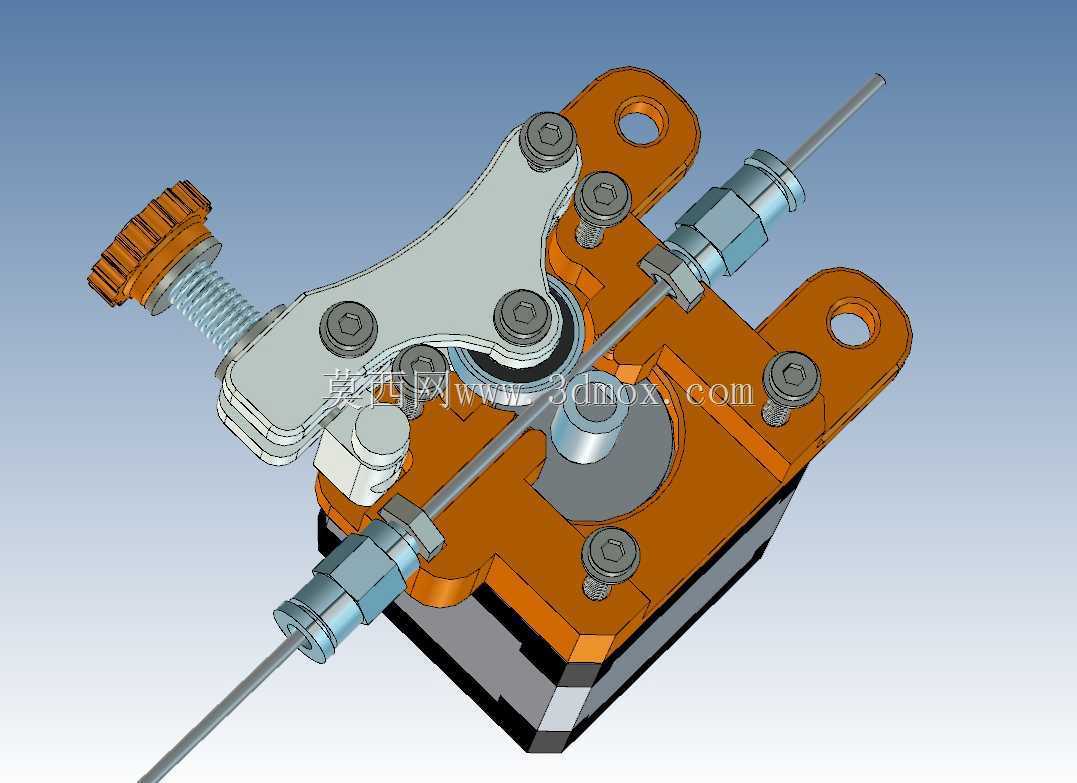

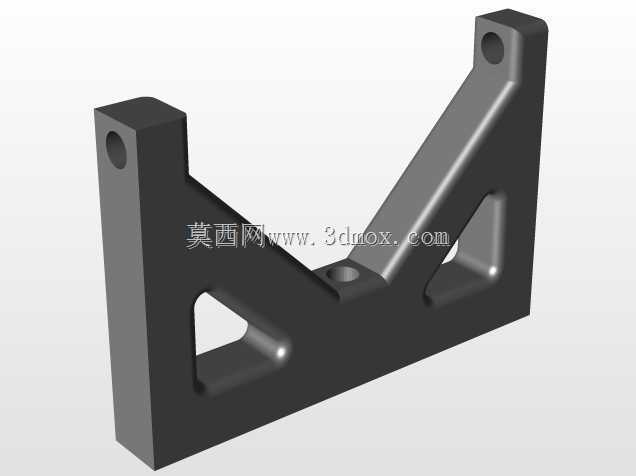

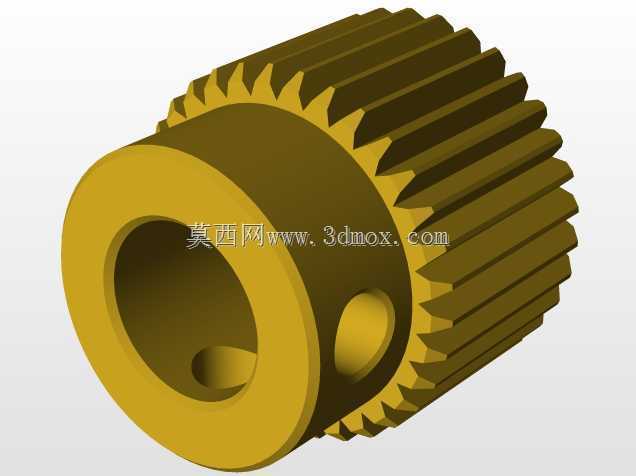

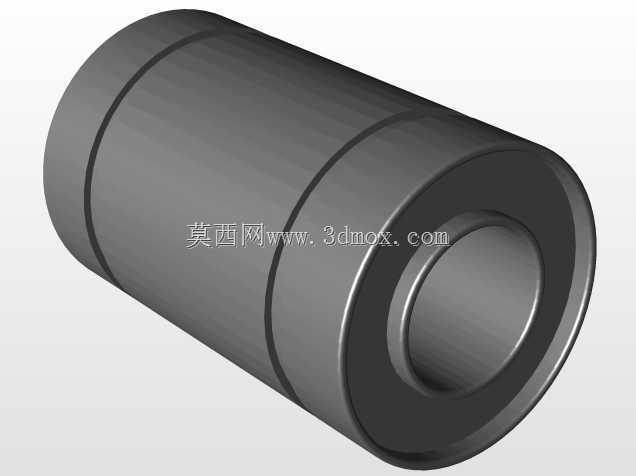

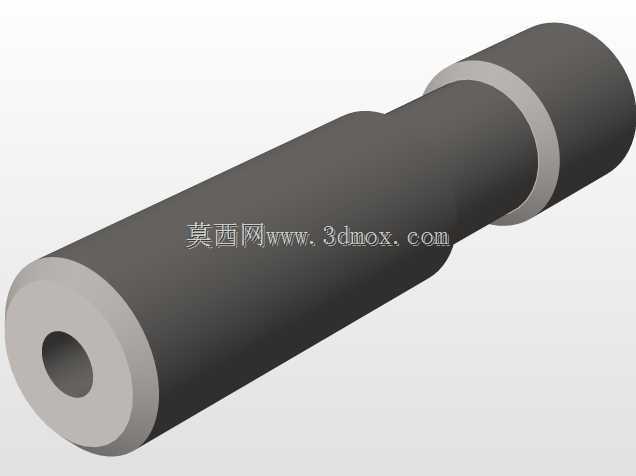

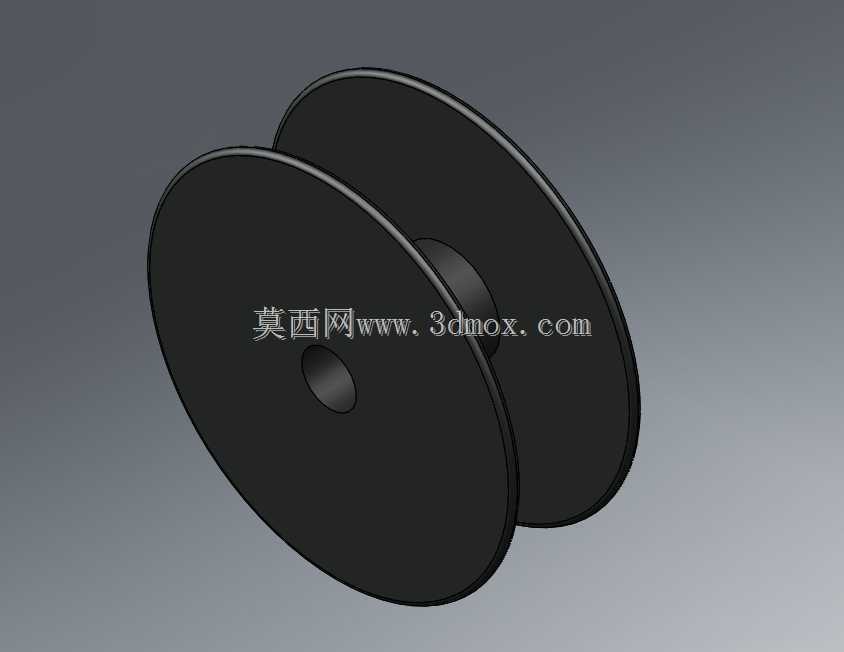

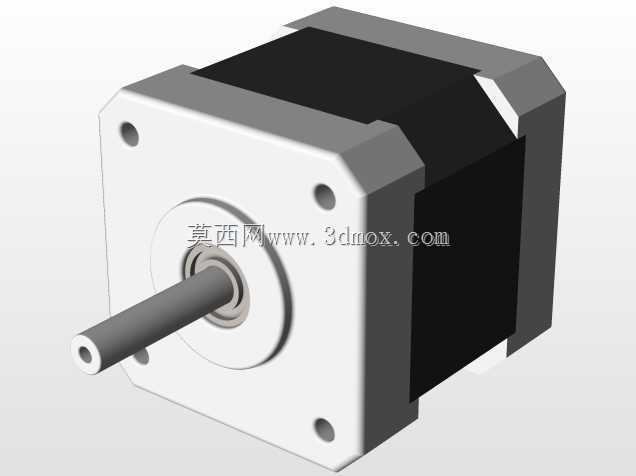

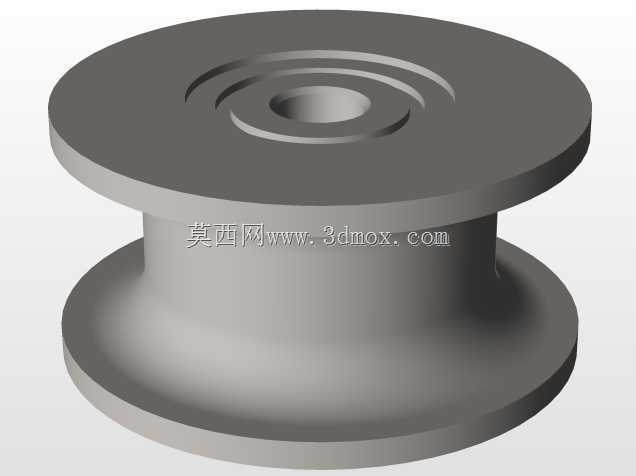

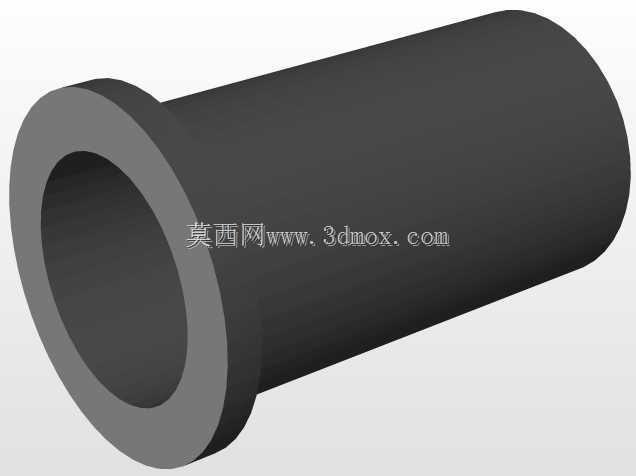

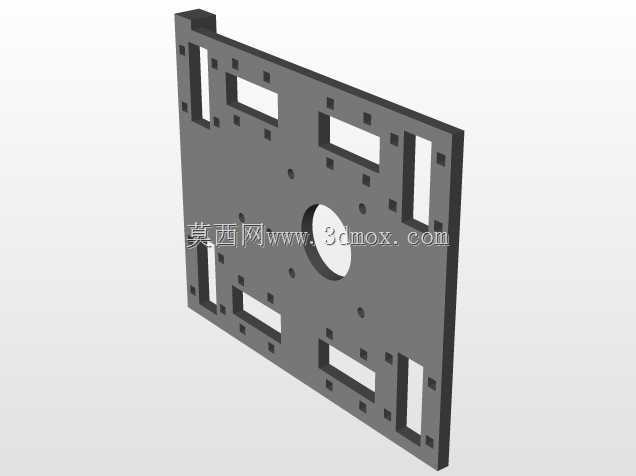

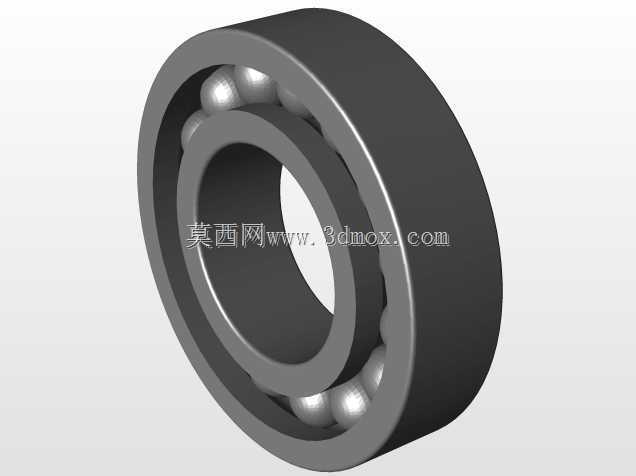

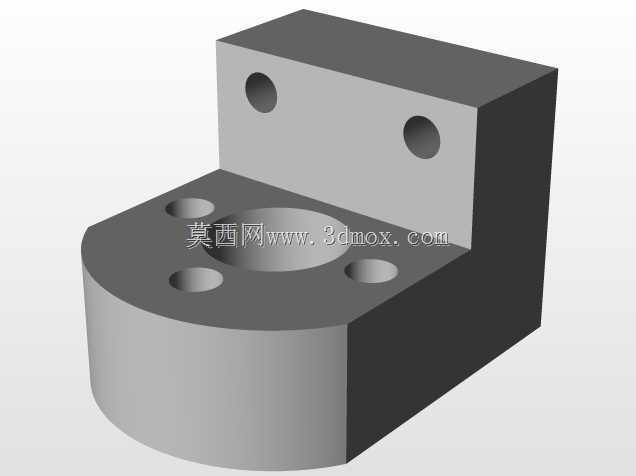

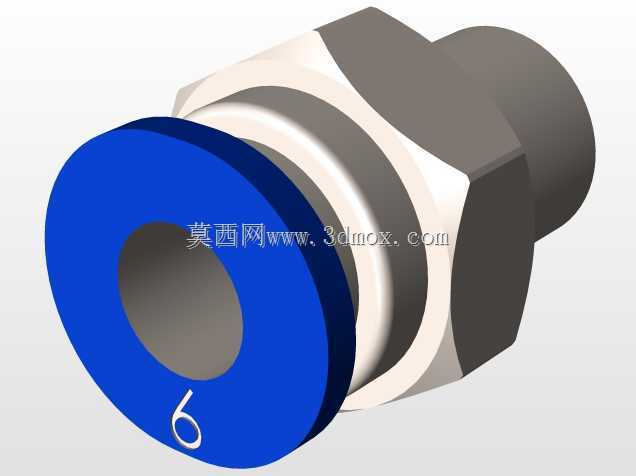

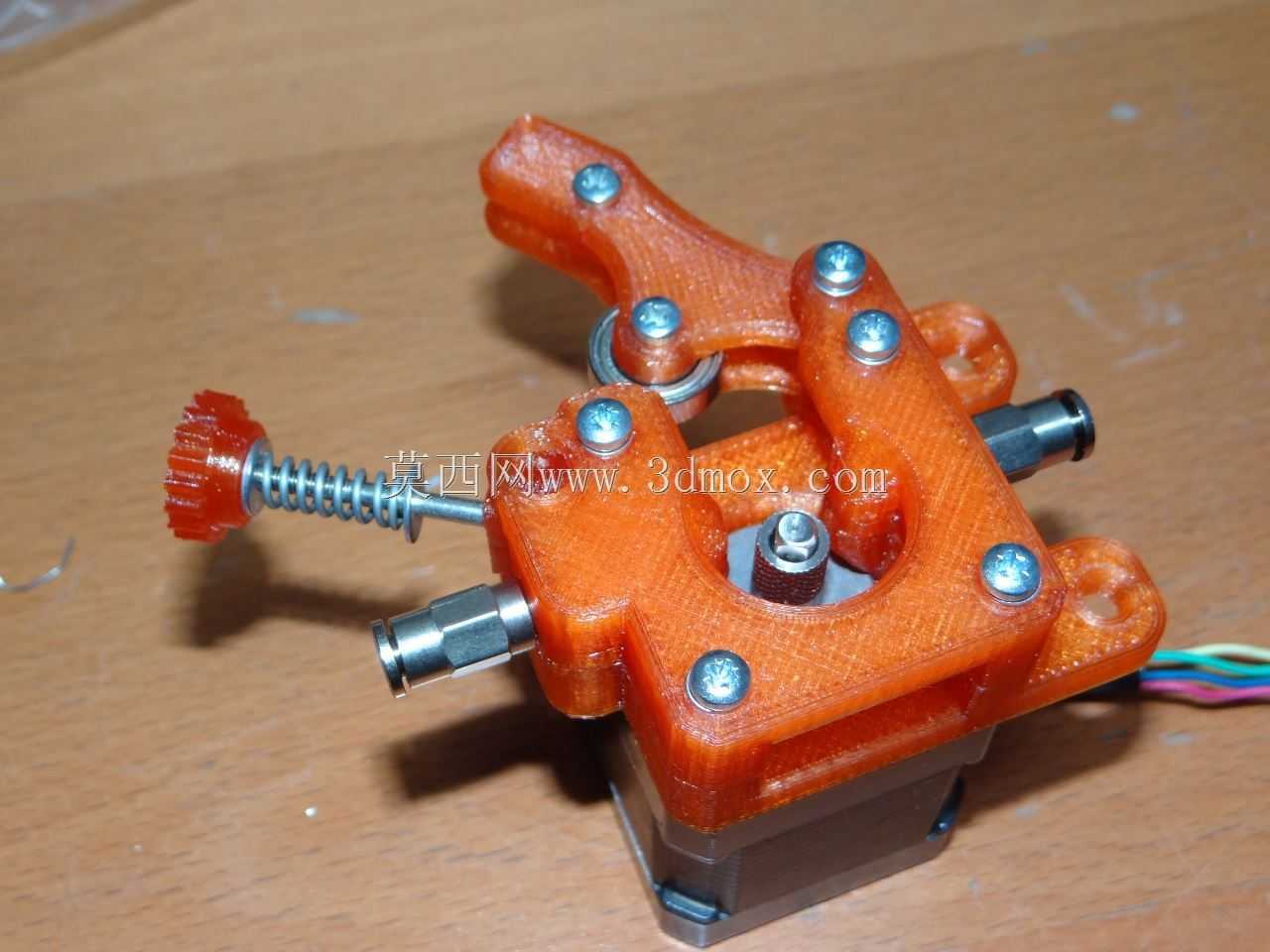

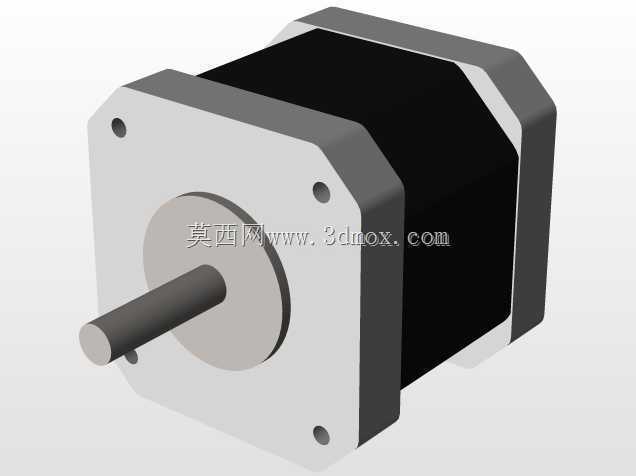

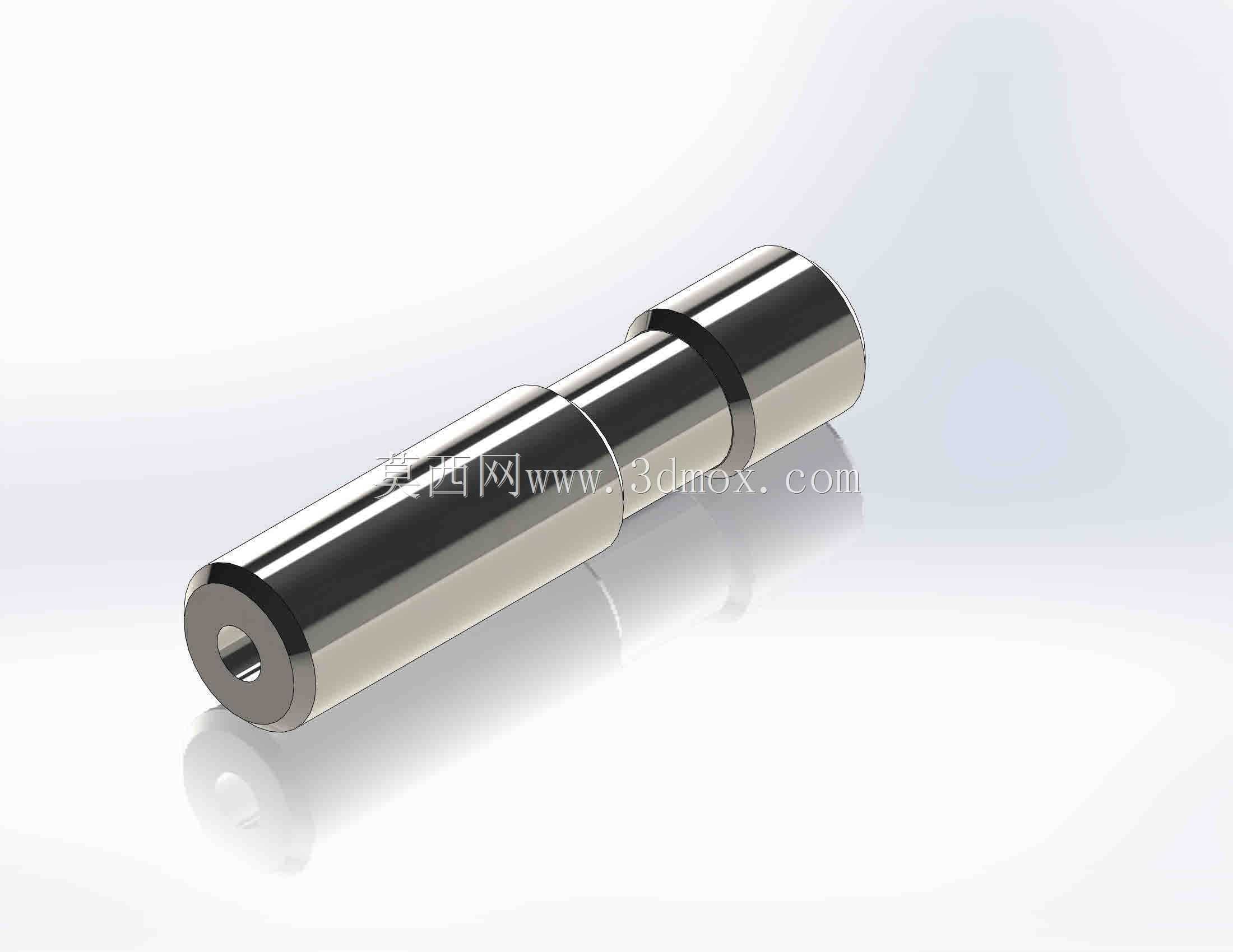

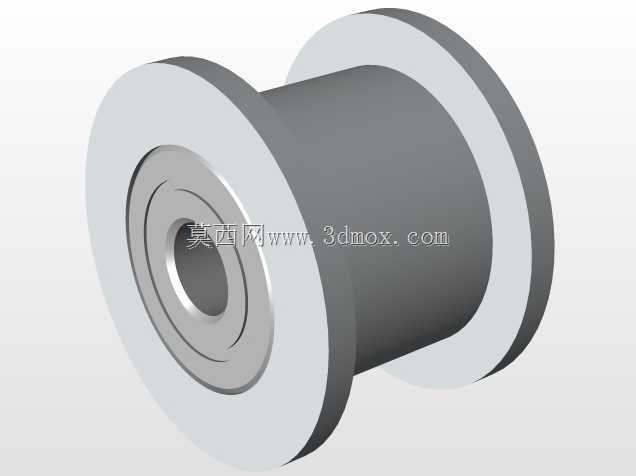

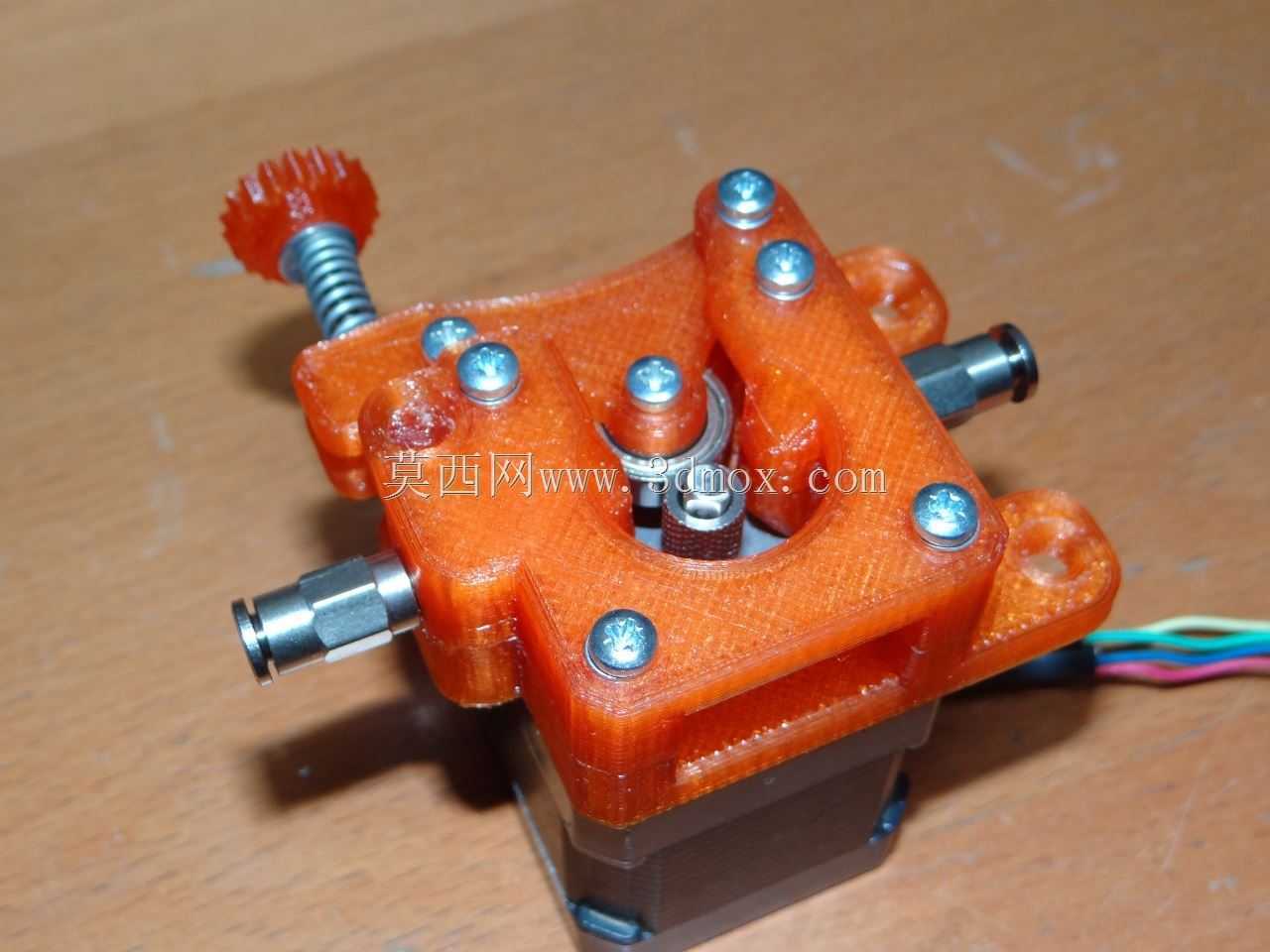

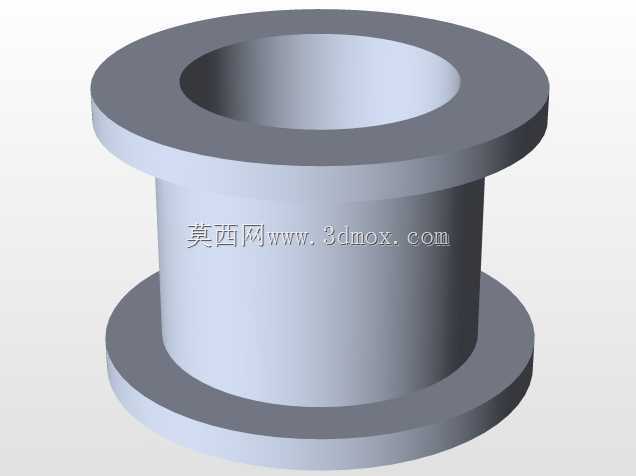

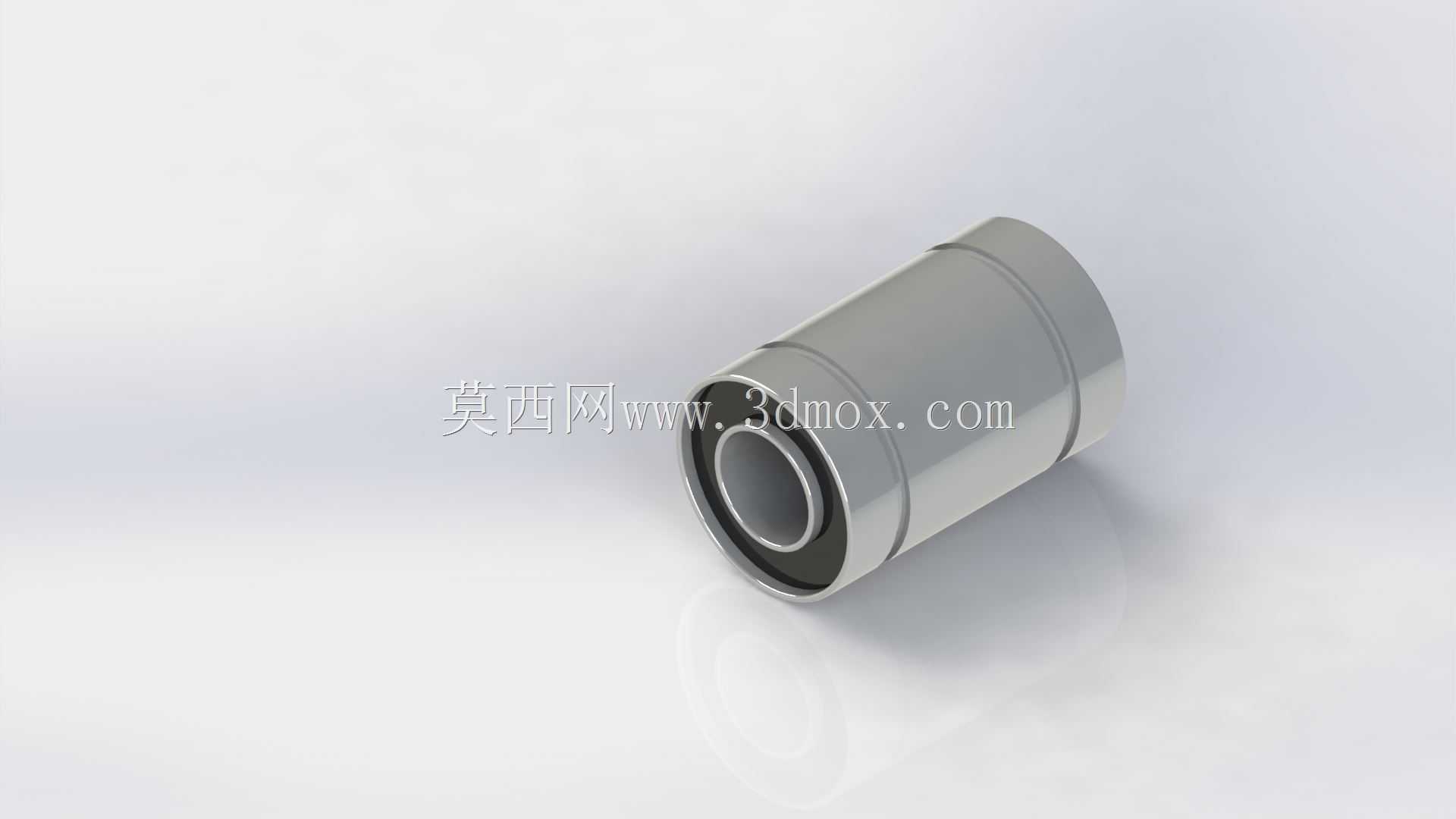

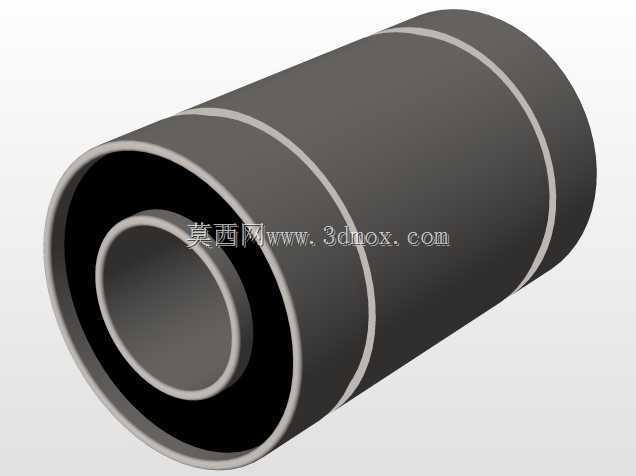

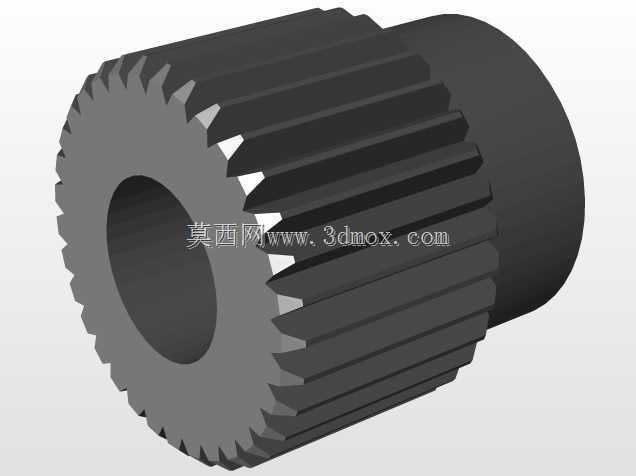

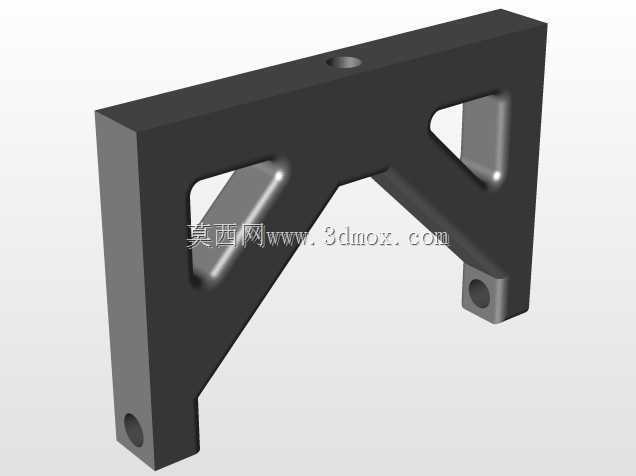

该空心辊筒结构是FDM熔融沉积型3D打印设备送料路径中的核心导向承载部件，主要承担打印耗材输送过程中的张紧导向、丝材路径约束功能，同时可适配部分近程挤出机型的耗材牵引从动辊工况，在桌面级、工业级熔融沉积3D打印设备的耗材输送系统中均有广泛适配空间。从结构设计逻辑来看，采用等壁厚空心圆筒构型，核心是在保证辊面径向跳动公差满足丝材输送精度要求的前提下，最大限度降低部件自身转动惯量，减少送料步进电机的负载波动，避免送料过程中出现卡顿、丝材打滑导致的打印层厚不均、断丝等工艺缺陷。辊筒两端的内孔设计为标准轴承安装位，可直接适配常规微型深沟球轴承，安装时通过芯轴固定在送料模组的安装支架上，安装边界需预留辊面与送料压轮之间0.1-0.2mm的可调间隙，适配1.75mm、3mm两种主流直径的3D打印耗材通过。辊筒外圆面做了高光洁度处理，粗糙度控制在Ra1.6以内，避免丝材输送过程中被辊面毛刺刮削产生碎屑，堵塞挤出头流道。设计过程中充分考虑了部件的加工工艺性，外圆可采用一次走刀车削成型，壁厚均匀性控制在±0.05mm范围内，避免高速转动时出现动不平衡问题，影响送料稳定性。在实际设备装配场景中，该辊筒可布置在耗材架与挤出机构之间的路径拐点处，对长距离输送的丝材进行导向支撑，减少丝材弯折产生的送料阻力，也可作为挤出机构的从动压辊，与主动送料齿轮配合形成夹持送料副，通过调整压簧压力控制丝材夹持力，保证送料精度。该结构的尺寸适配性较强，可根据不同机型的安装空间调整辊筒长度与内外径参数，通用化程度较高，既可以用于全新3D打印设备的送料系统设计，也可作为老旧设备送料部件磨损后的替换结构参考，建模过程中已预留轴承安装位的公差配合余量，装配时无需额外进行二次加工即可满足配合精度要求。
