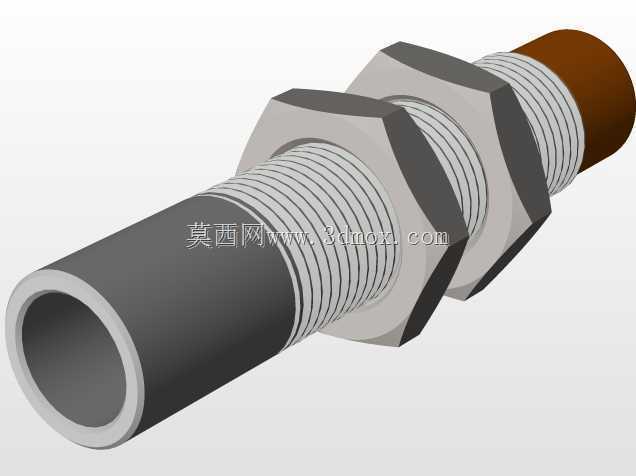

CoreXY结构3D打印机空心套筒结构件

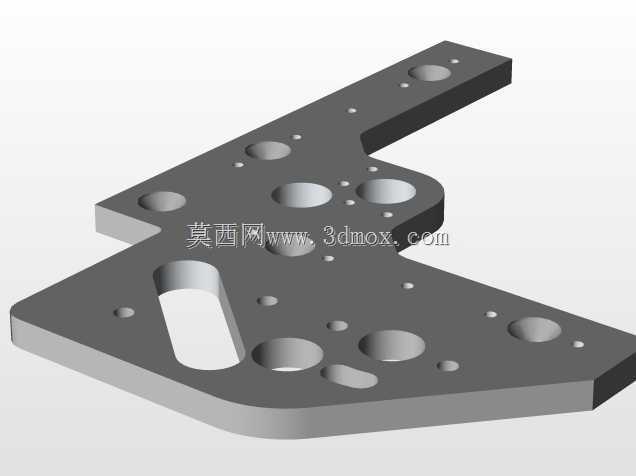

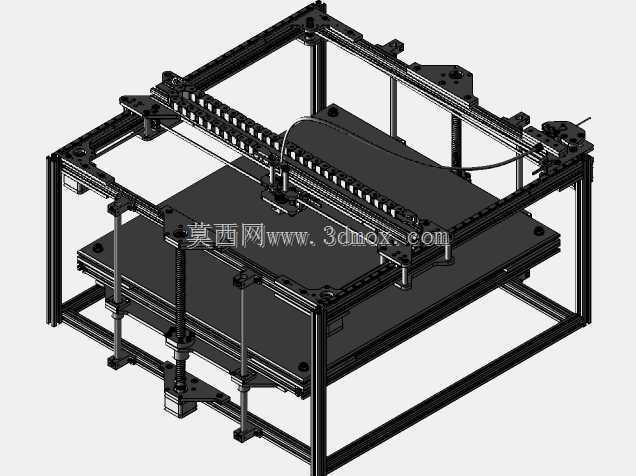

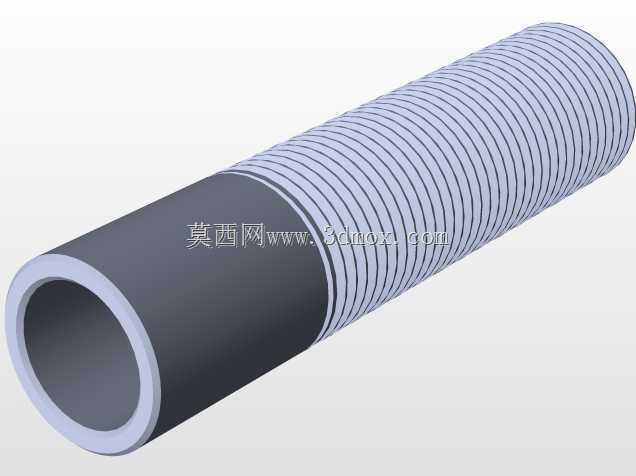

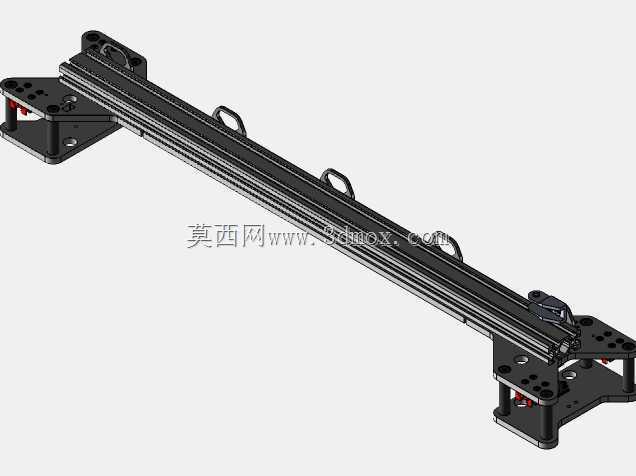

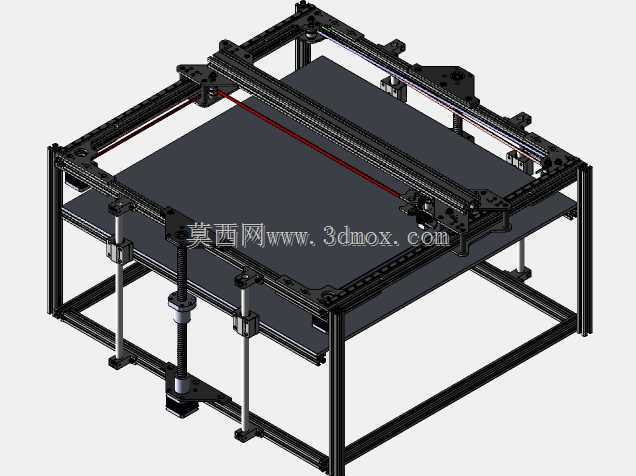

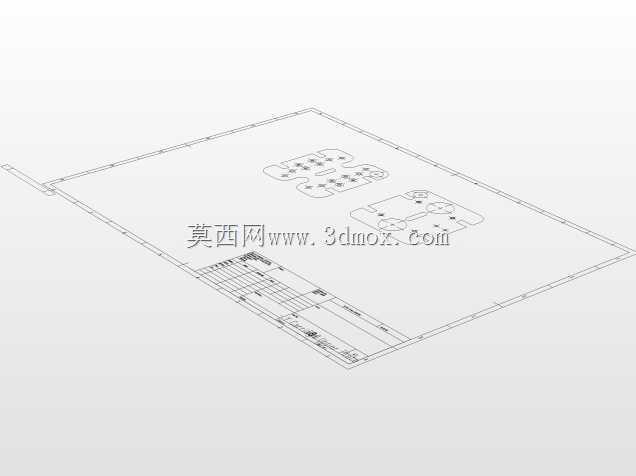

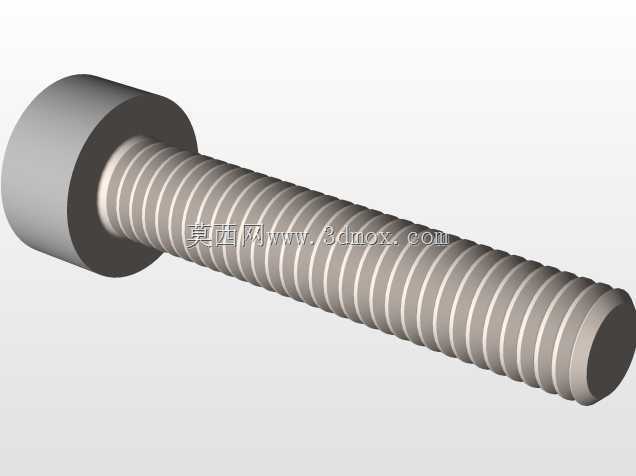

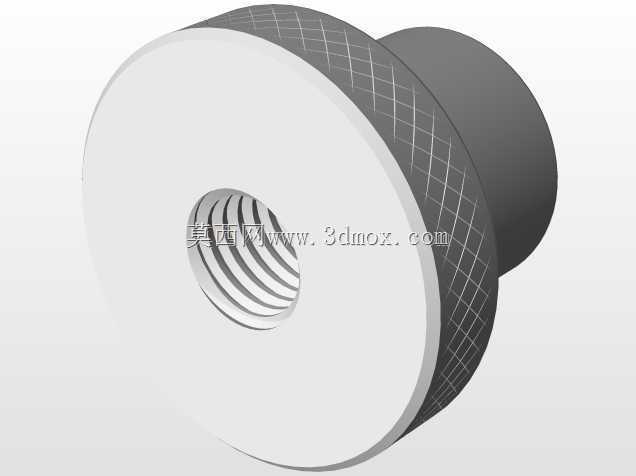

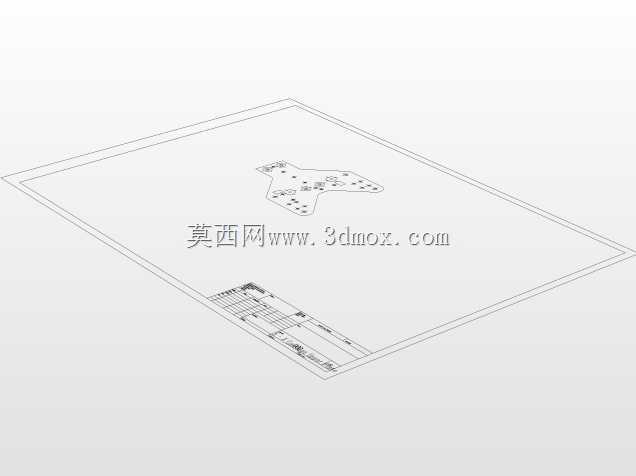

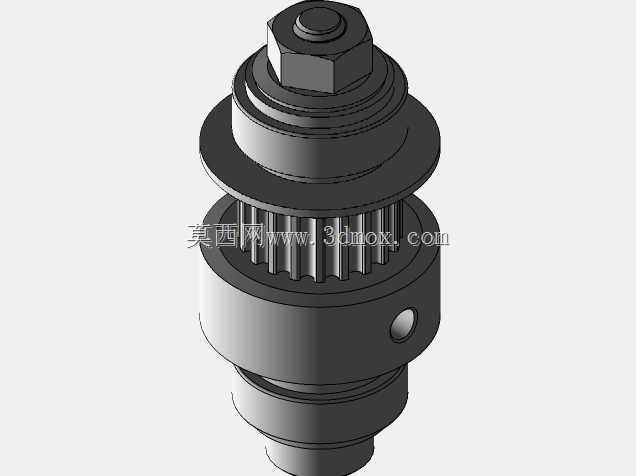

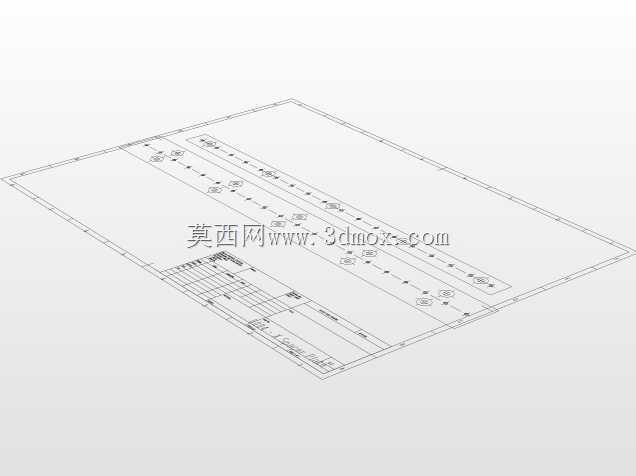

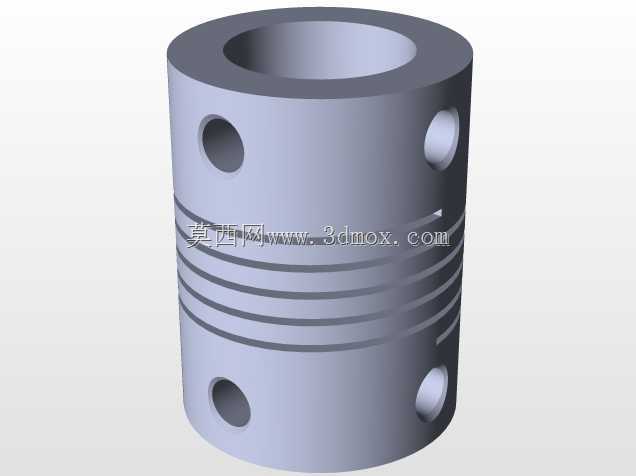

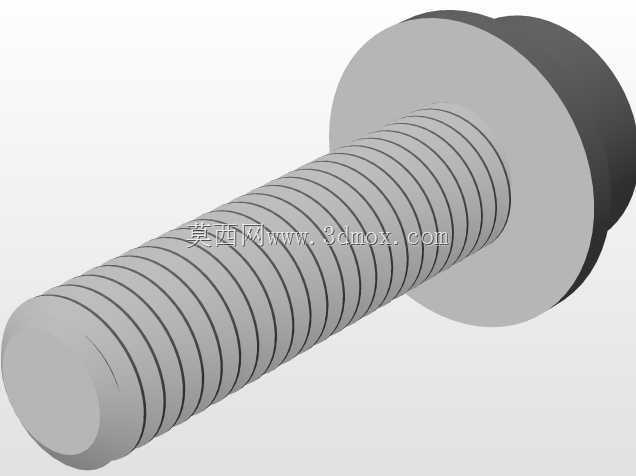

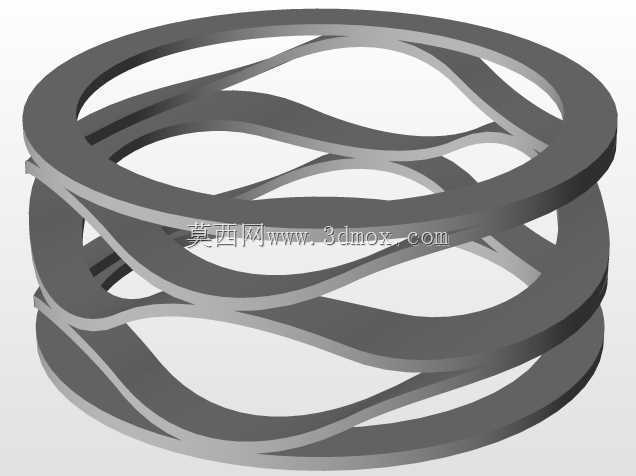

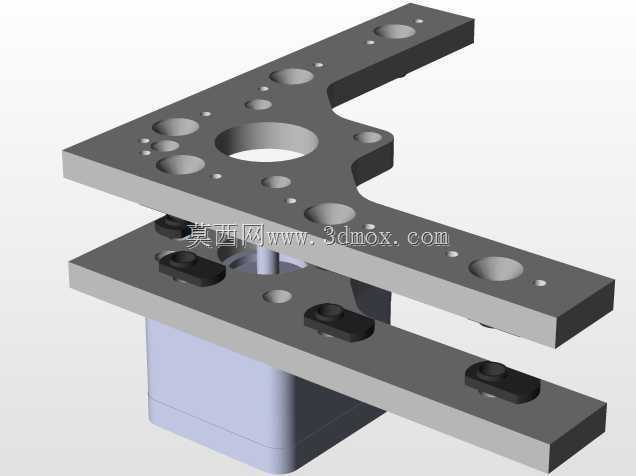

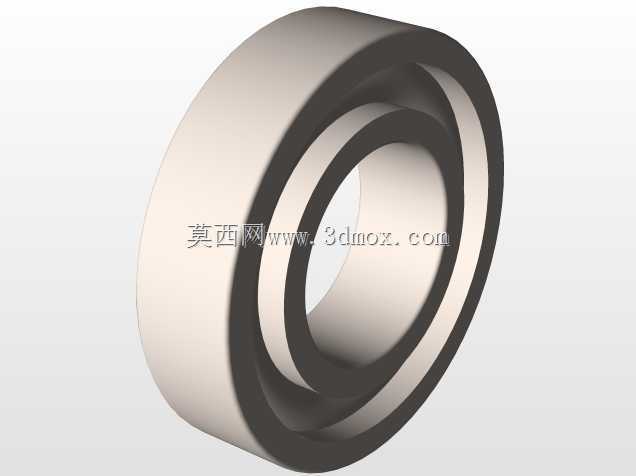

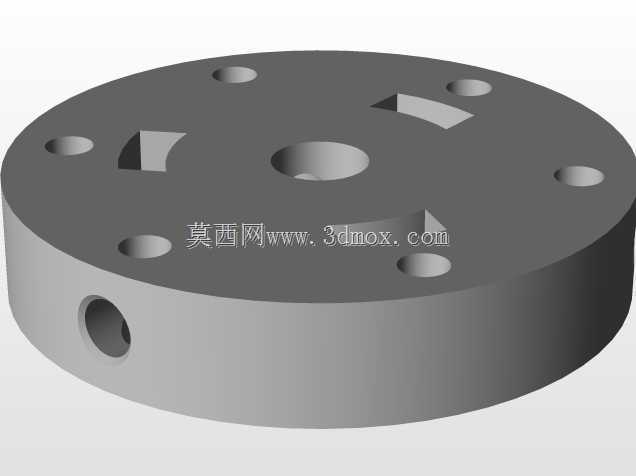

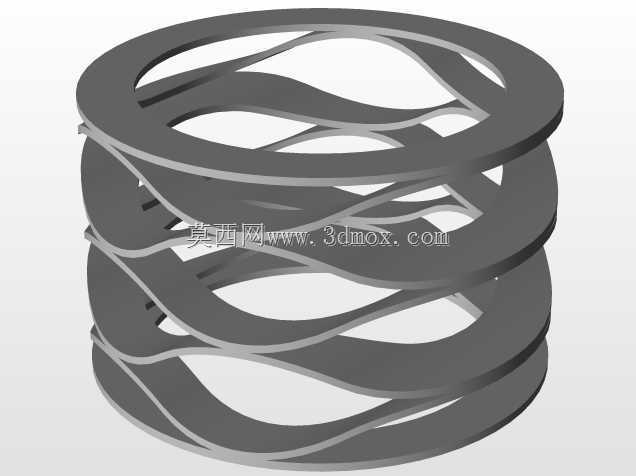

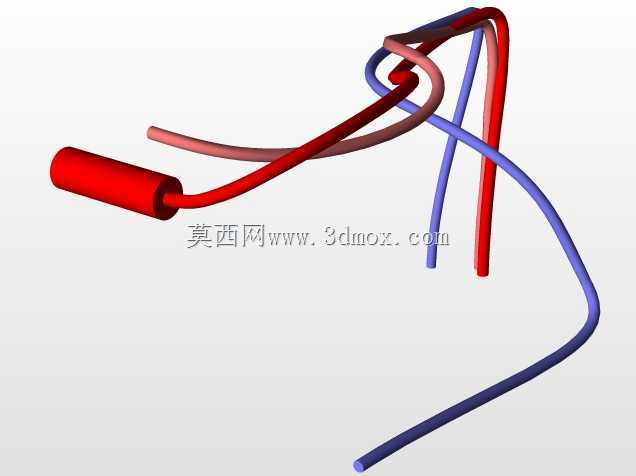

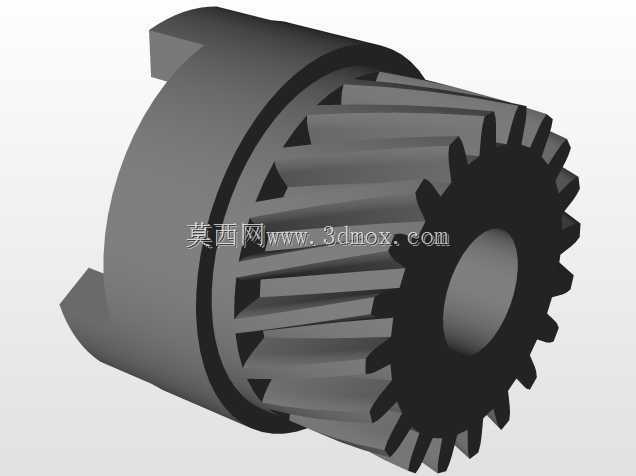

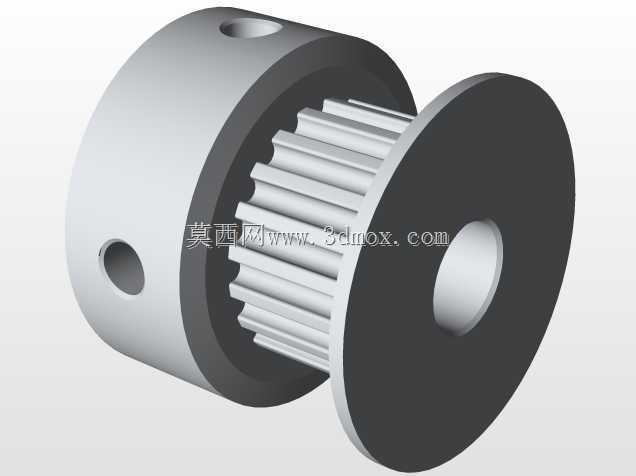

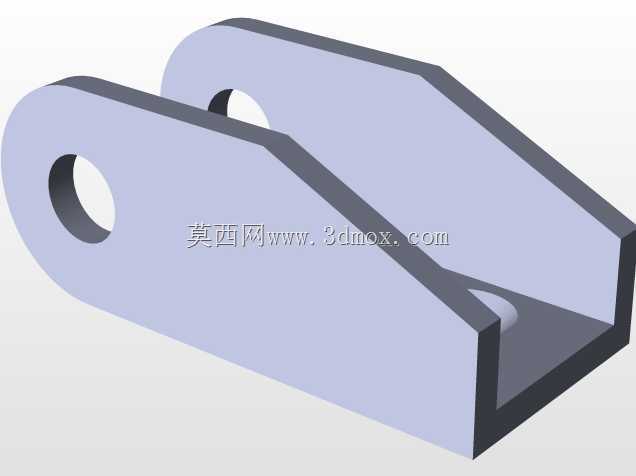

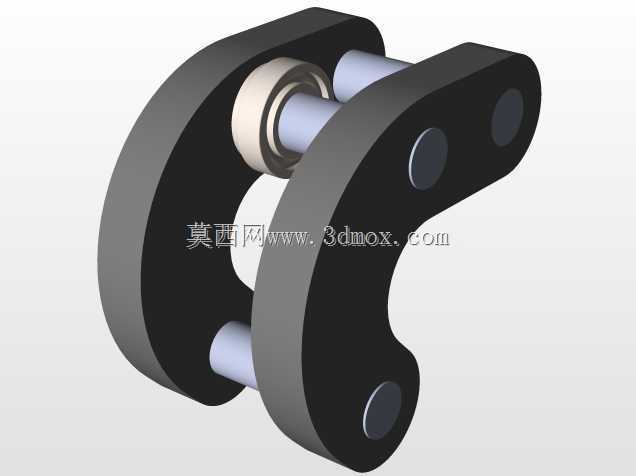

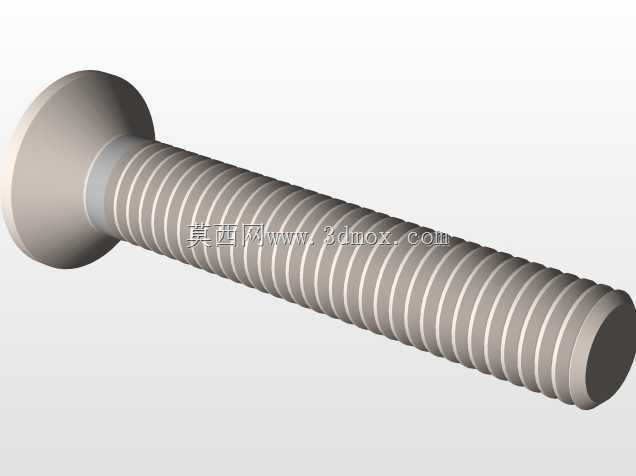

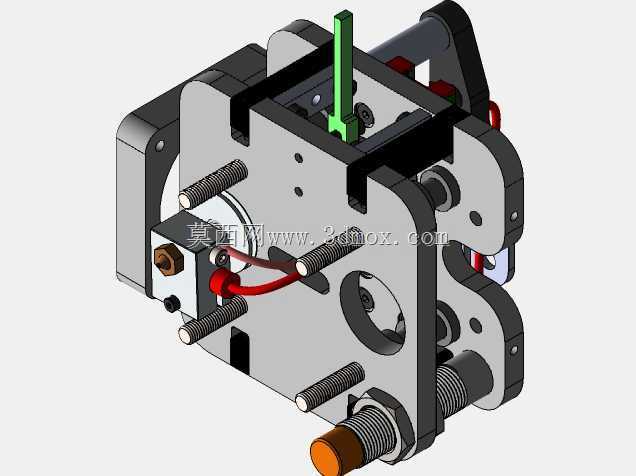

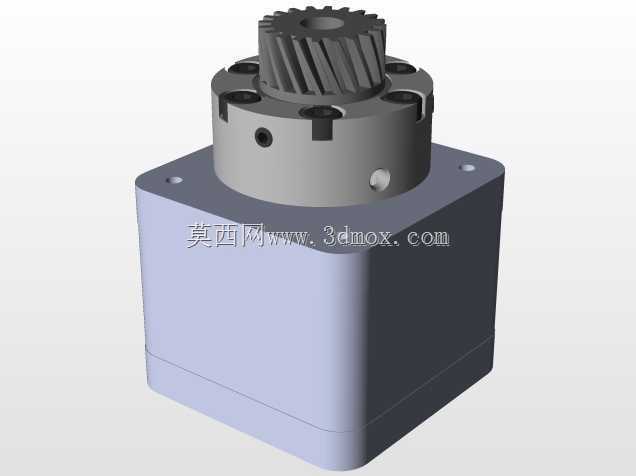

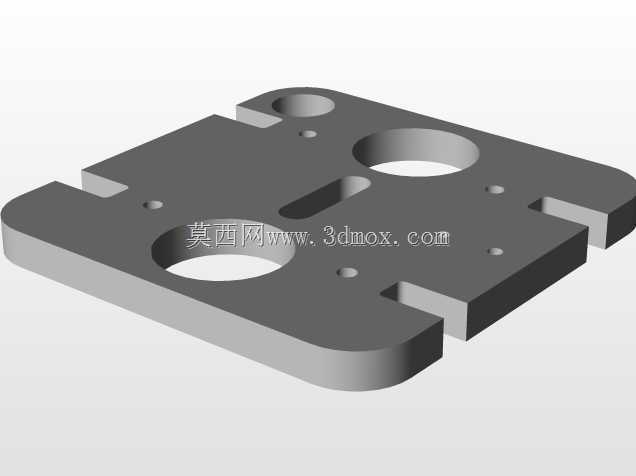

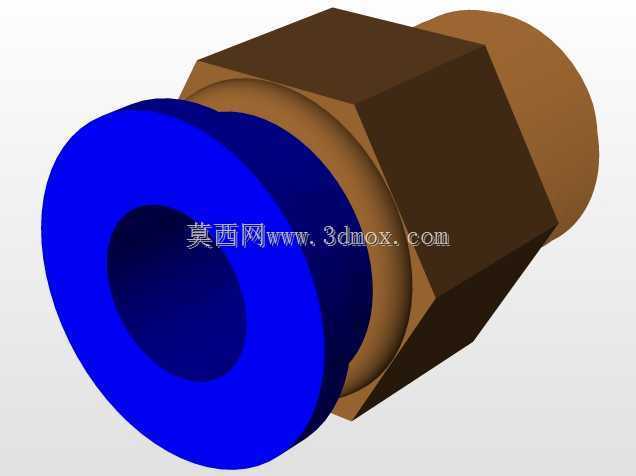

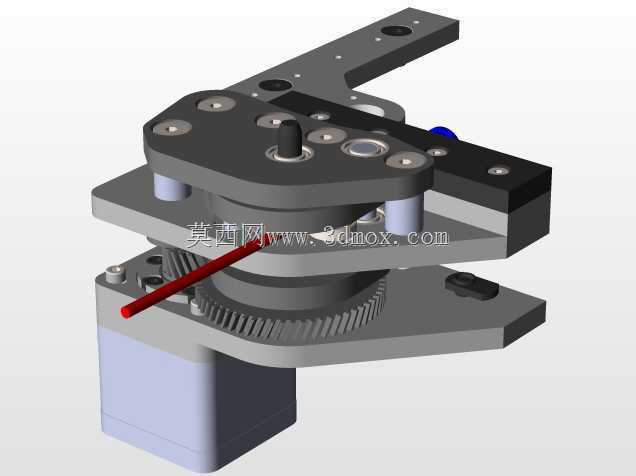

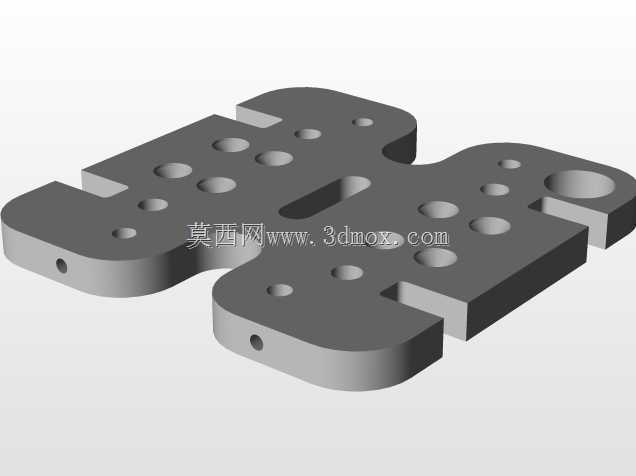

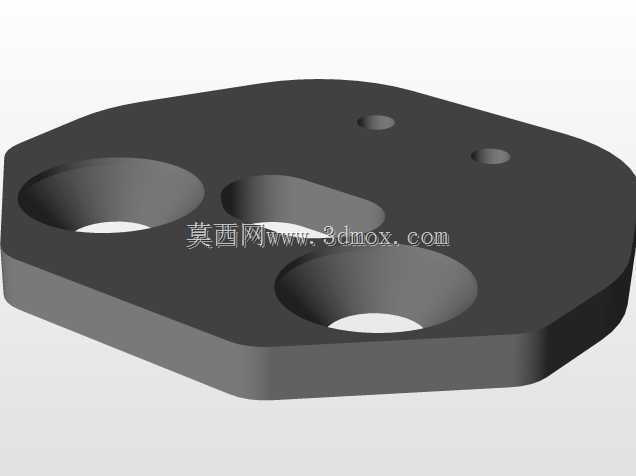

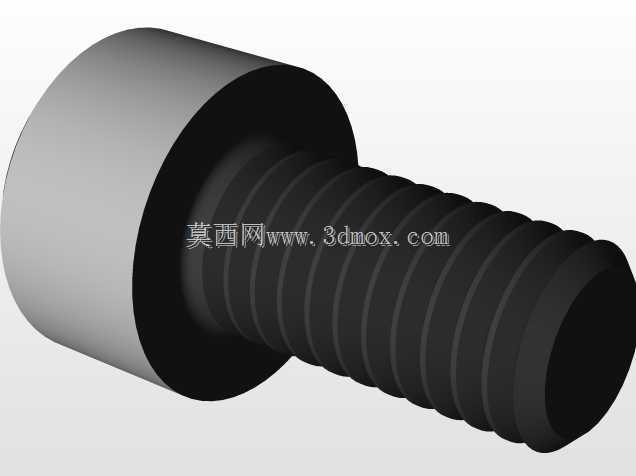

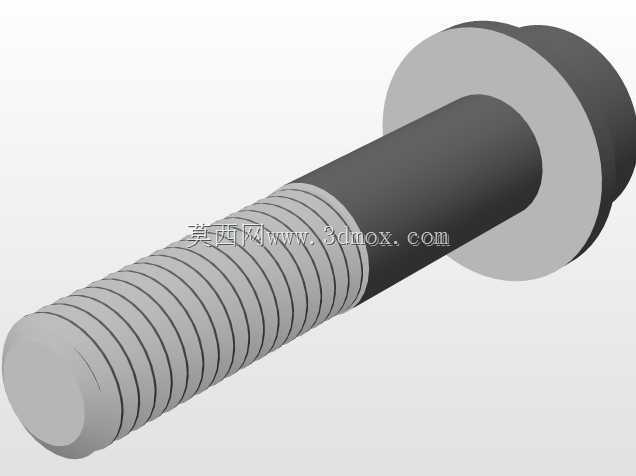

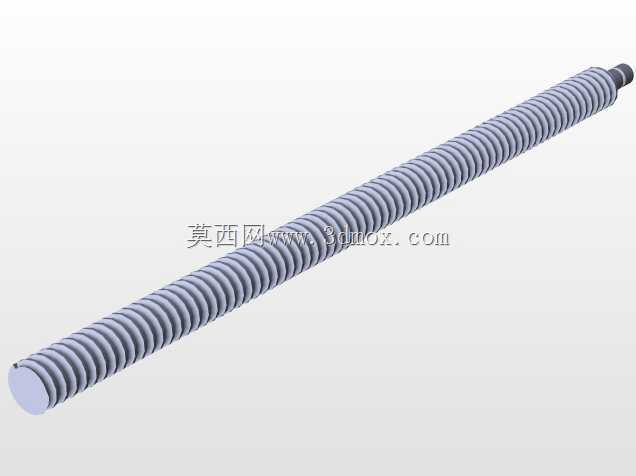

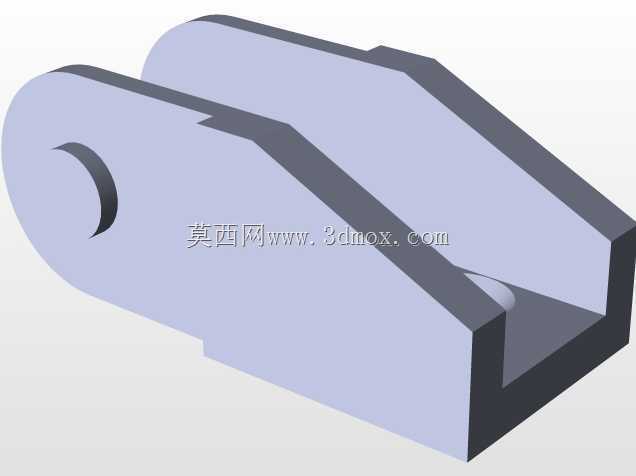

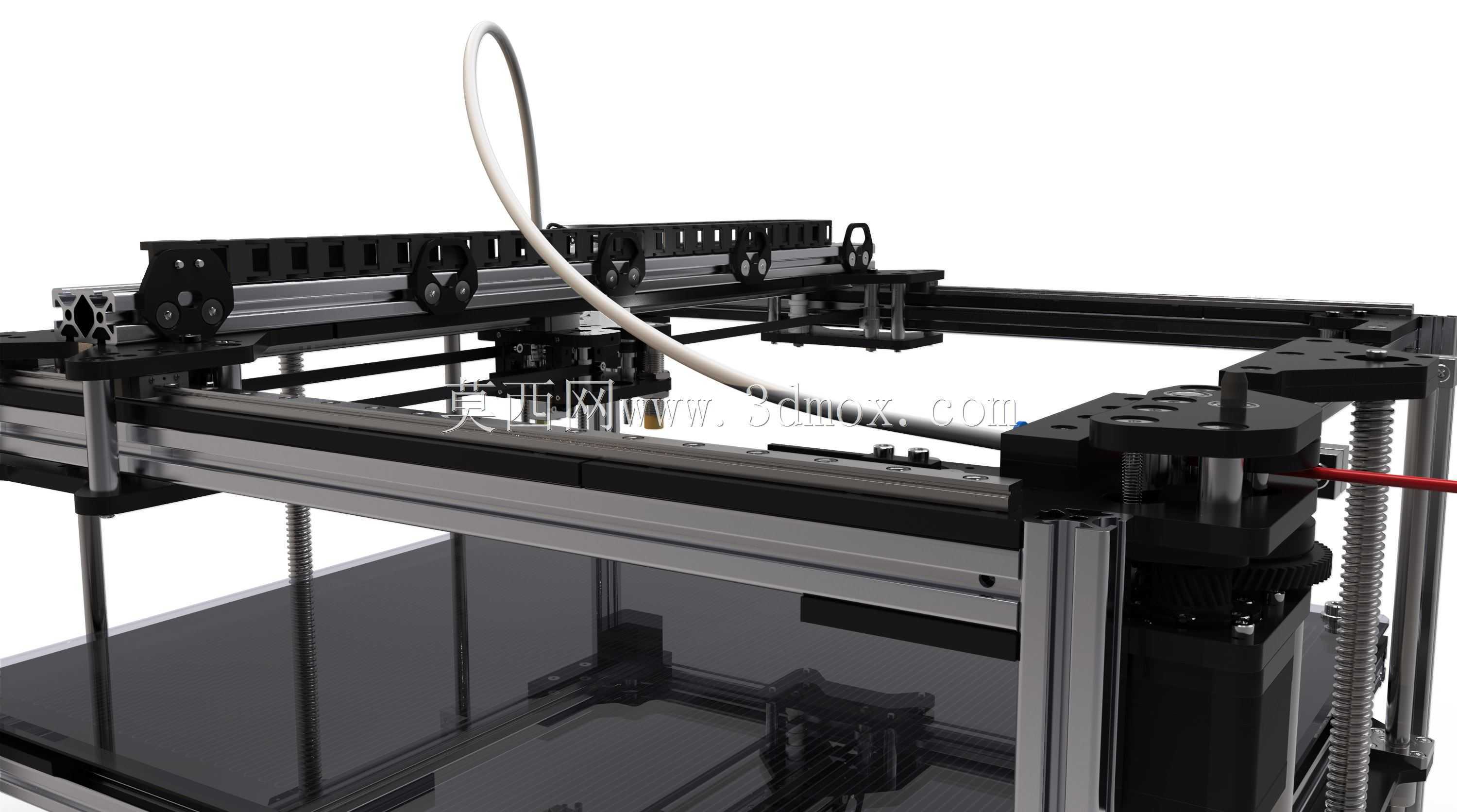

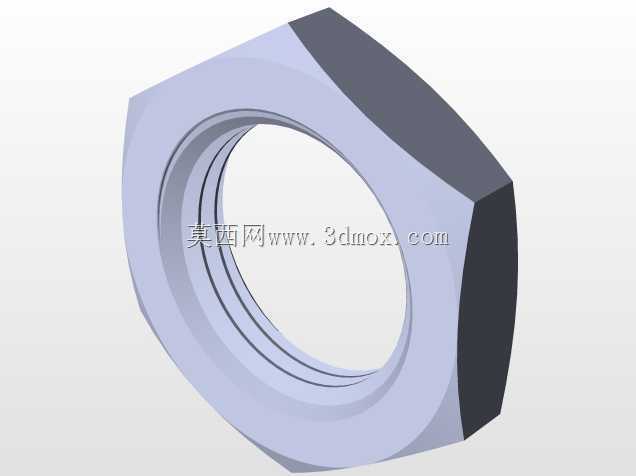

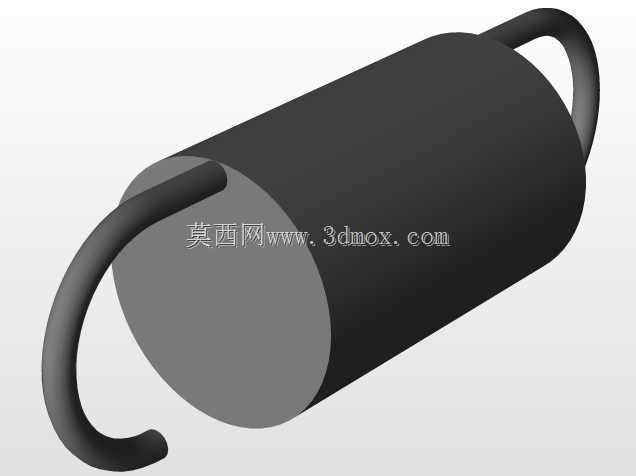

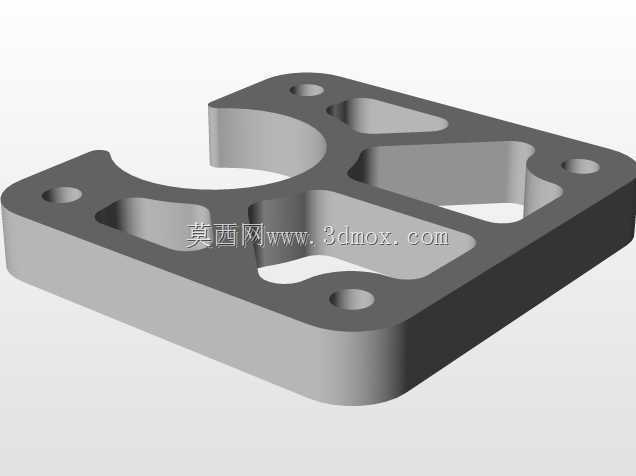

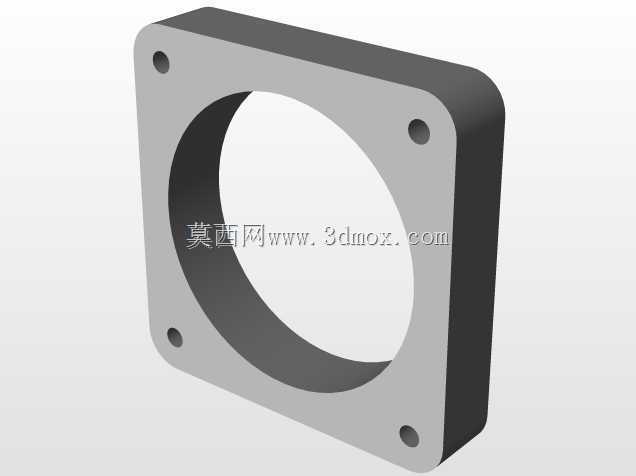

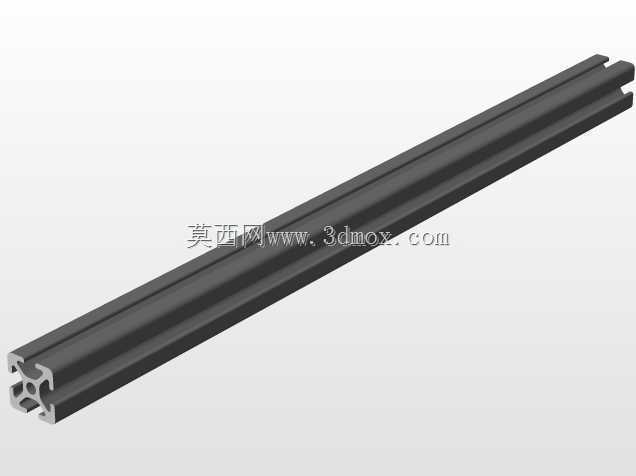

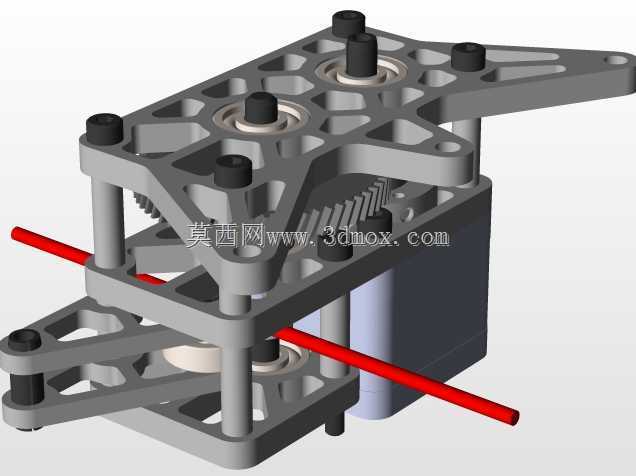

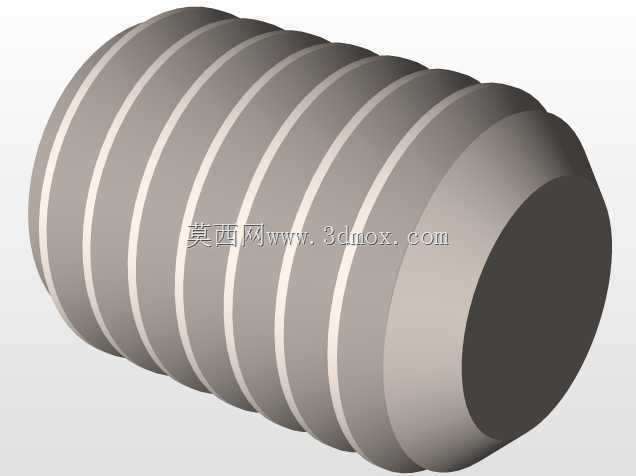

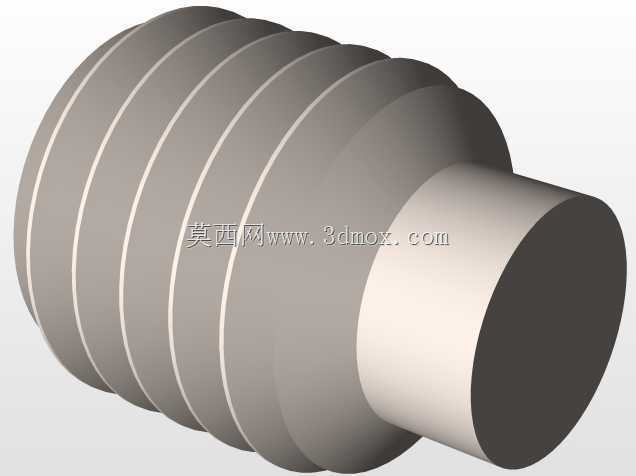

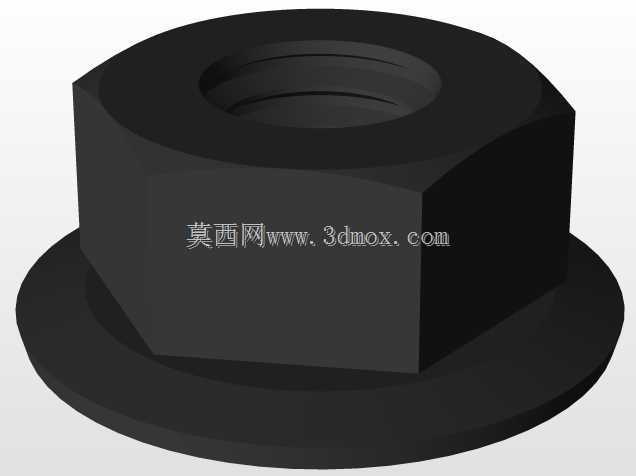

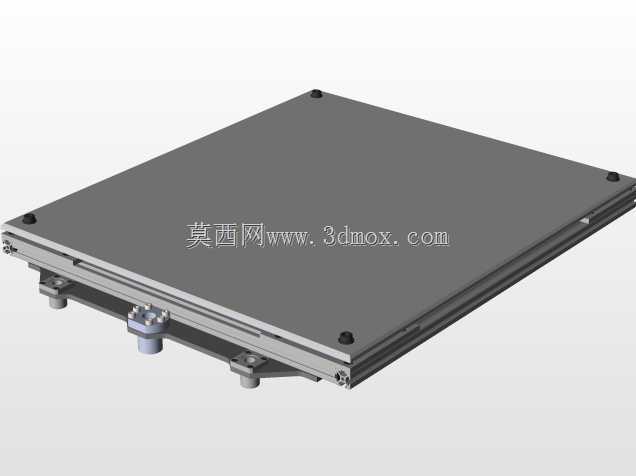

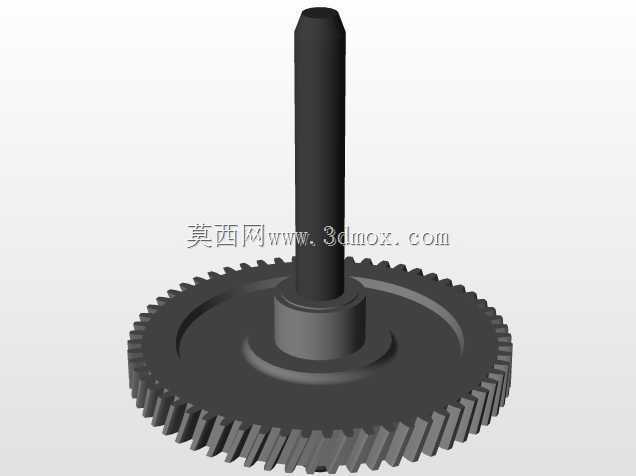

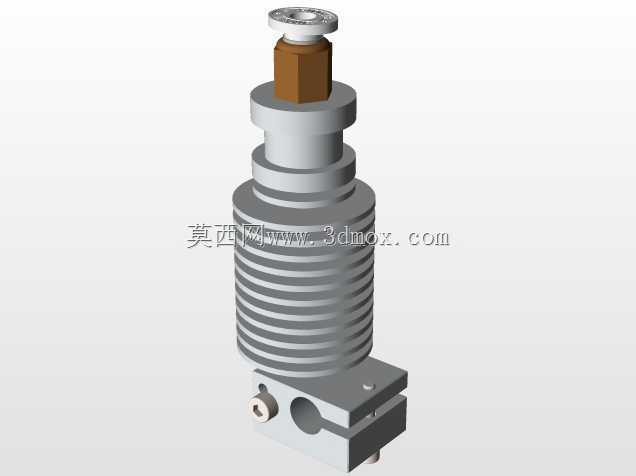

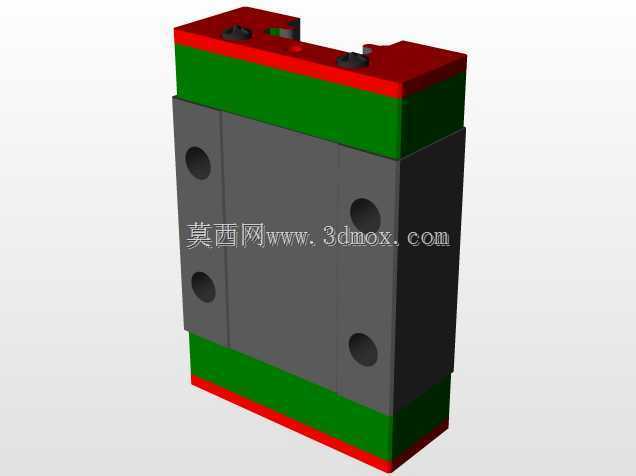

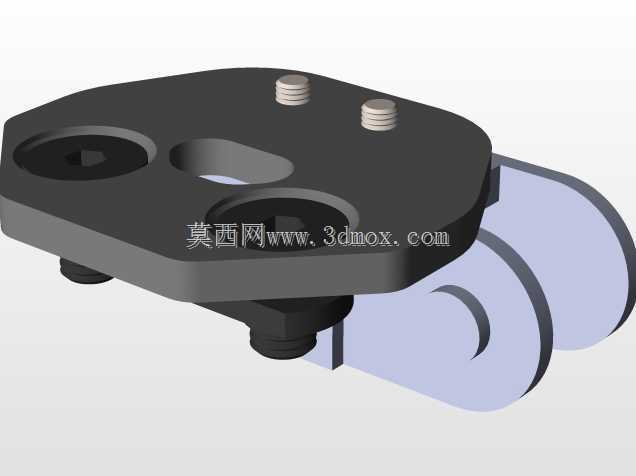

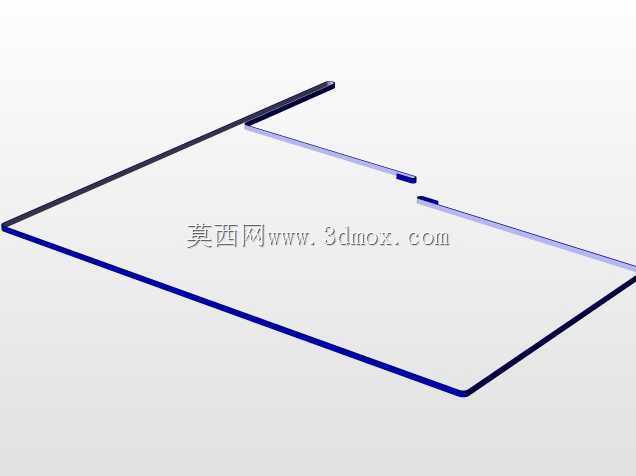

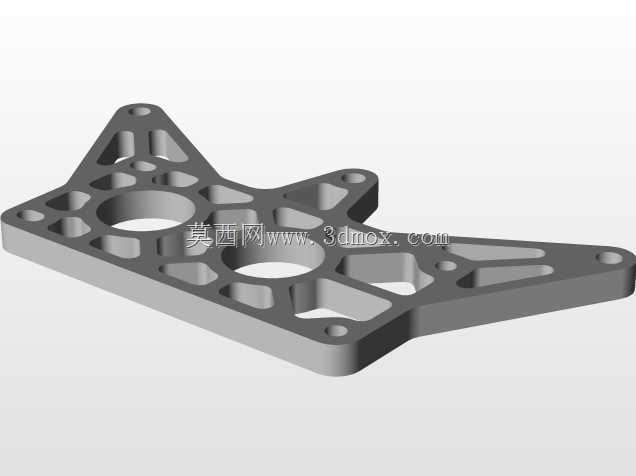

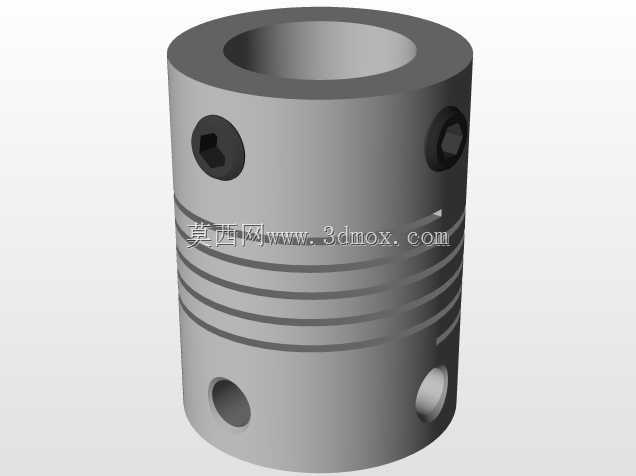

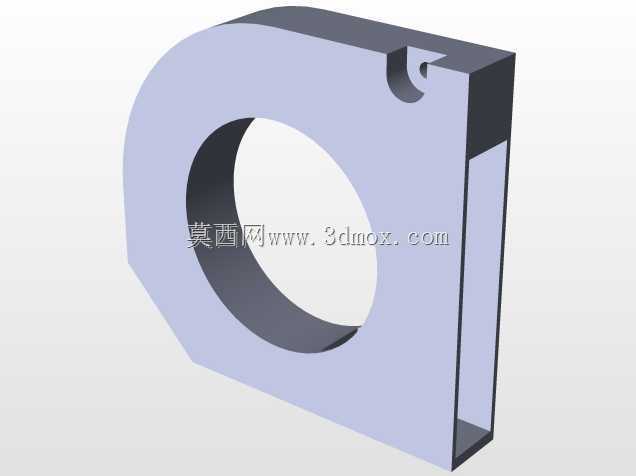

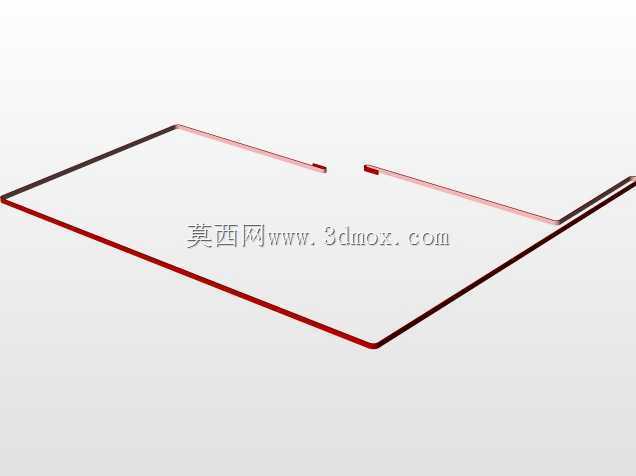

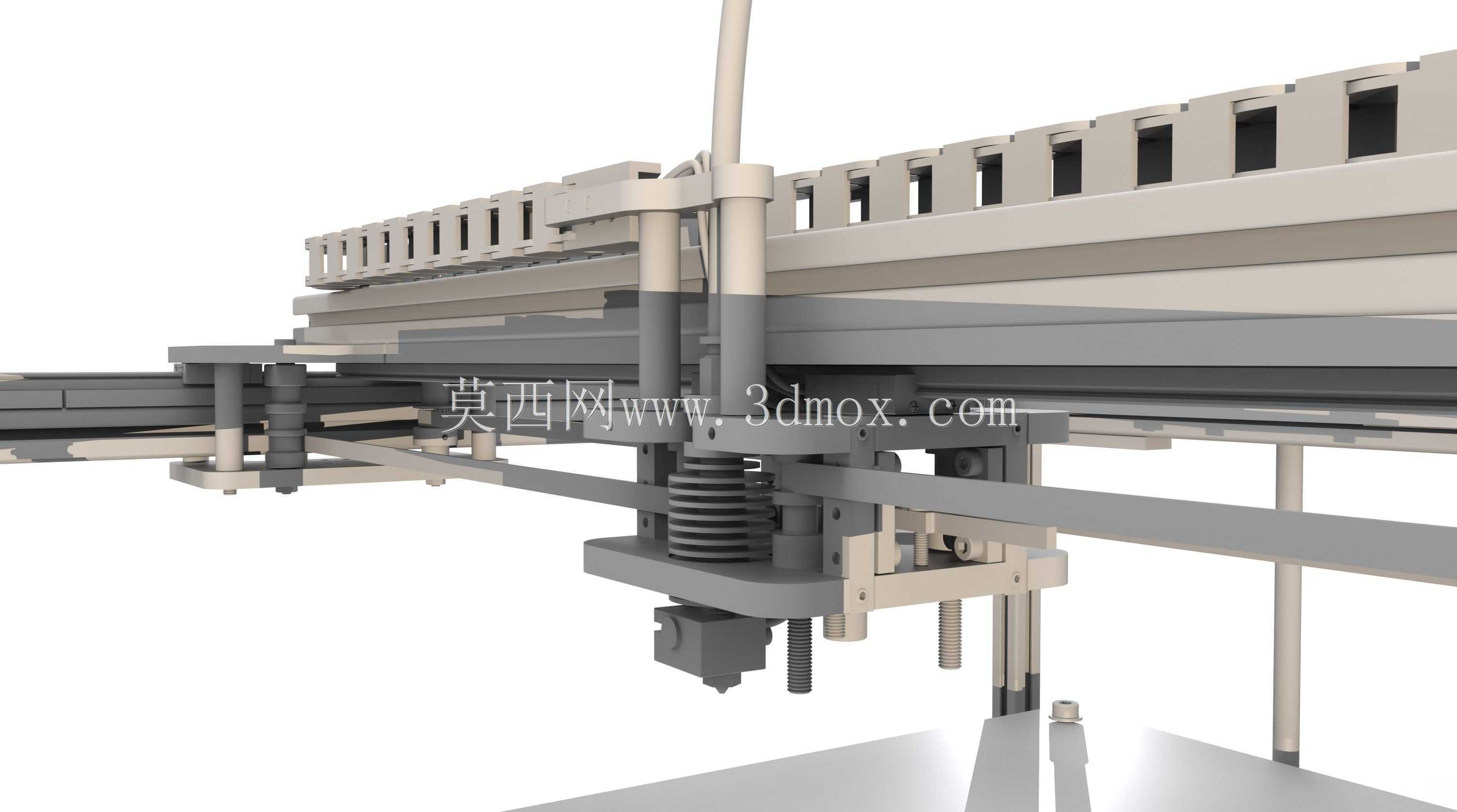

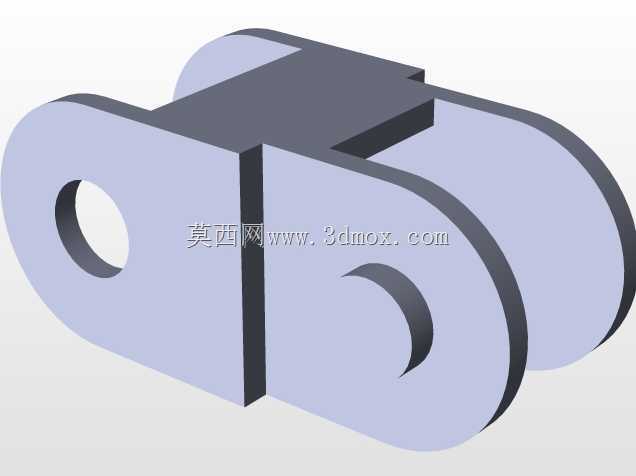

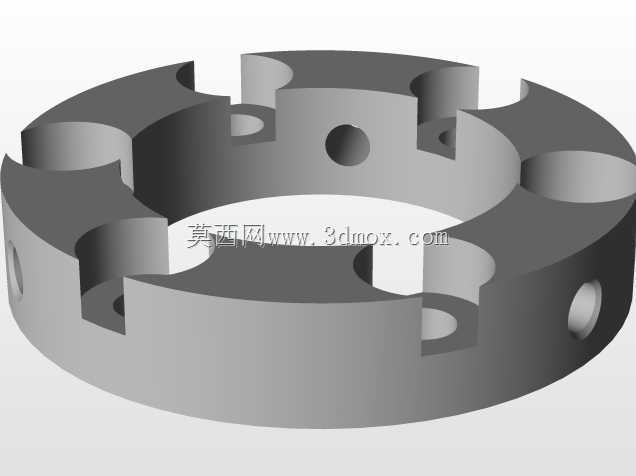

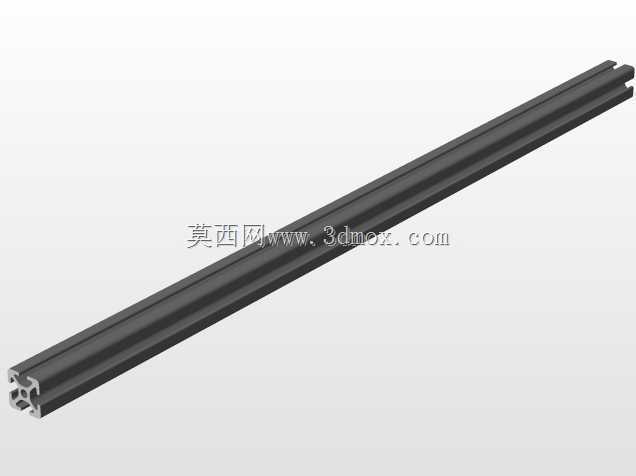

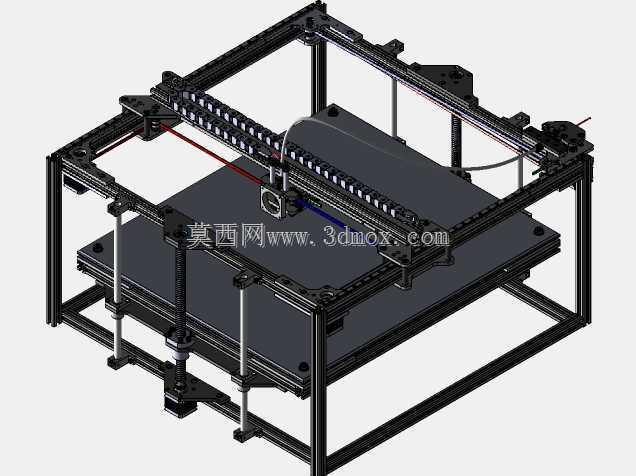

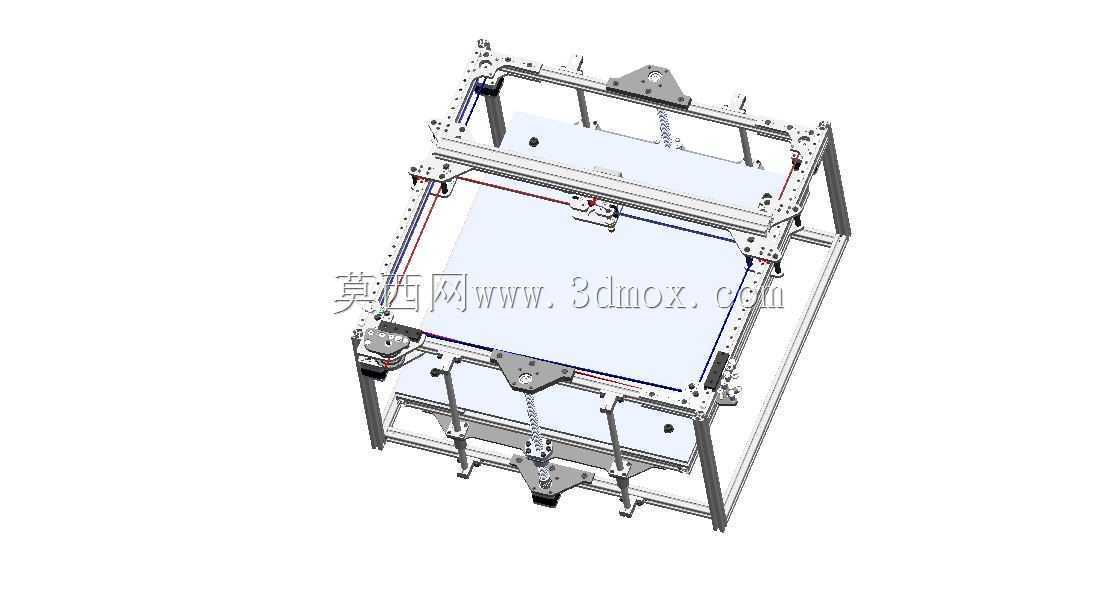

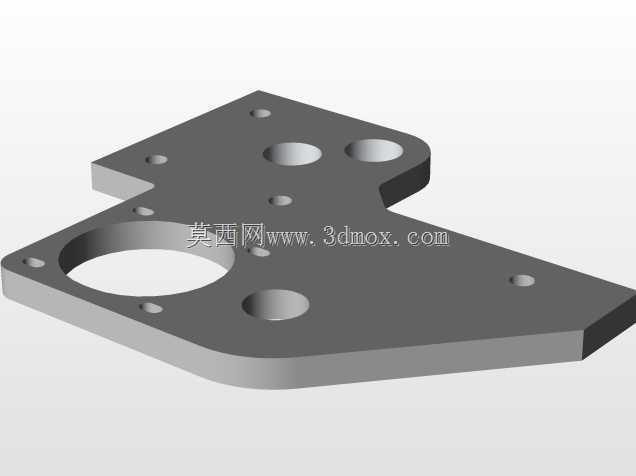

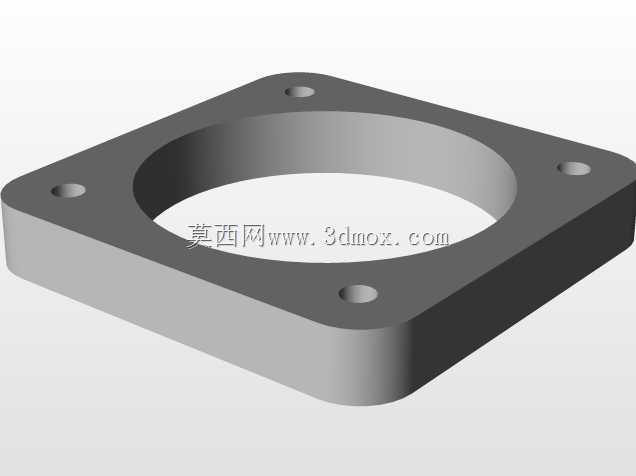

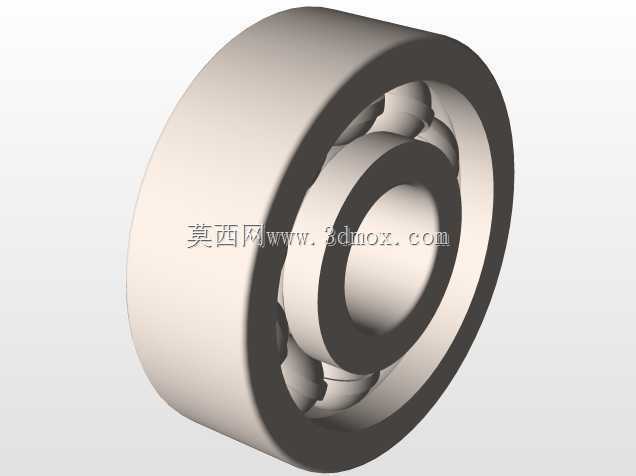

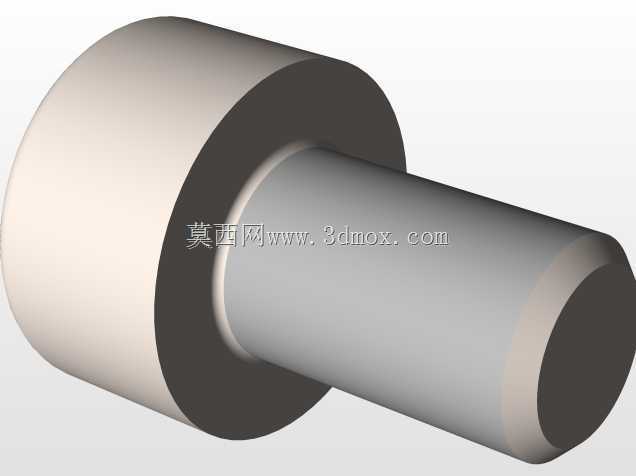

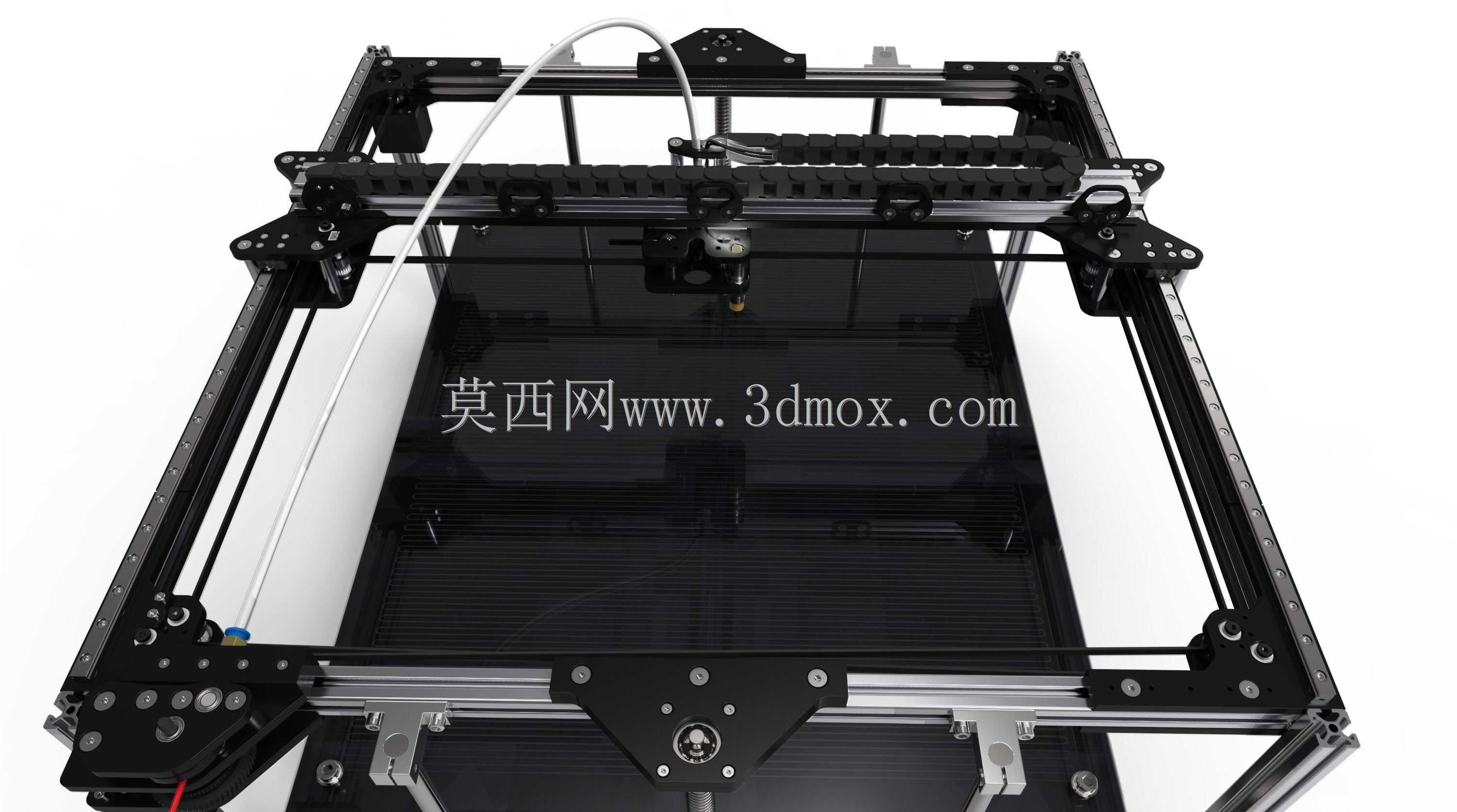

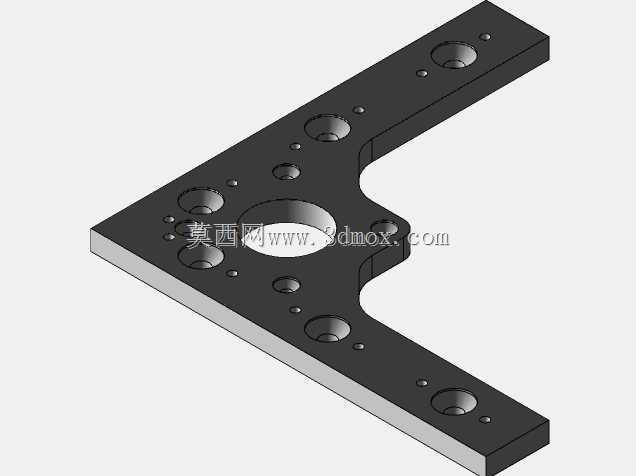

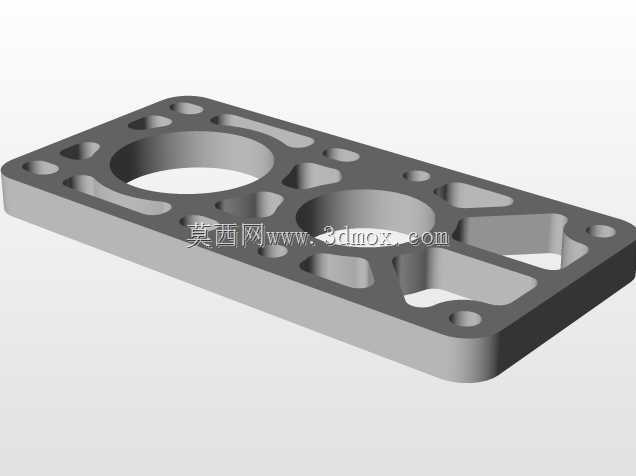

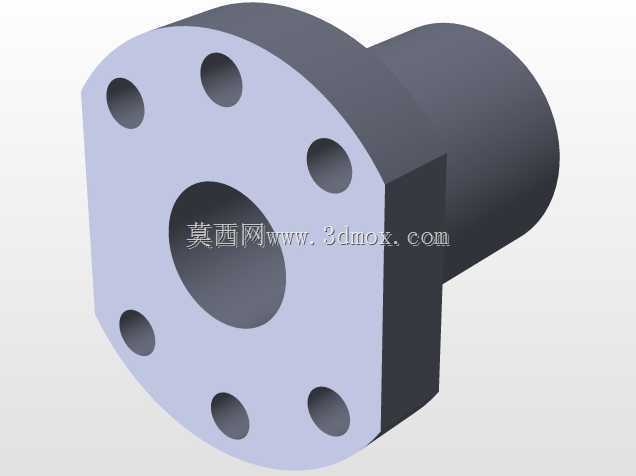

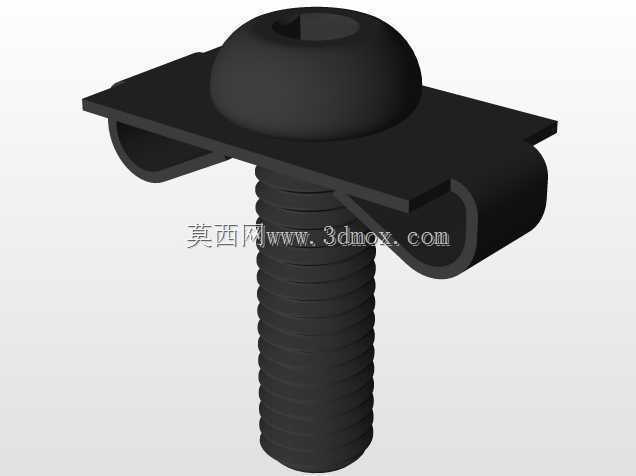

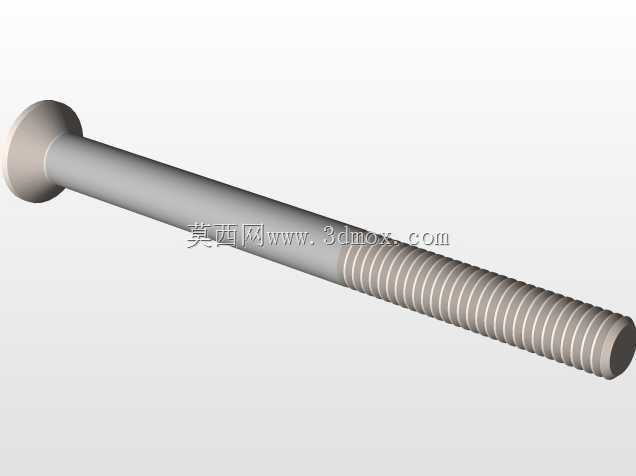

在桌面级FDM 3D打印设备的结构迭代中，CoreXY架构凭借运动惯量低、打印速度快、空间利用率高的优势，逐渐成为DIY爱好者与小型工坊定制设备的主流选型，这类设备的结构稳定性直接决定打印成型精度，其中导向与支撑类零件的设计合理性，是影响整机运行平顺性的核心要素。本次涉及的空心套筒类零件，是CoreXY架构设备中用于光轴导向、传动带张紧轮支撑或者送料机构导向的关键配套结构，这类零件的设计需要兼顾安装适配性、运动耐磨性与装配公差匹配。从结构形态来看，该零件为等壁厚空心圆柱结构，内孔用于穿装光轴或者固定轴承衬套，外圆柱面可作为传动带的导向接触面或者滚轮的安装基准，设计时需要严格控制内孔的圆柱度公差，避免与光轴配合时出现卡滞、旷量问题，壁厚取值需要兼顾结构强度与轻量化需求，过薄会导致长期受力下出现形变，过厚则会增加运动部件重量，抵消CoreXY架构低惯量的优势。在实际应用场景中，这类套筒零件多安装在设备的龙门架两侧、Z轴升降导向部位或者挤出机构的送料路径上，不同安装位置的尺寸边界存在明显差异：用于X/Y轴传动导向的套筒，长度需要匹配龙门架的铝型材安装槽宽度，两端需要预留卡簧或者顶丝的安装位，防止运动过程中出现轴向窜动；用于Z轴导向的套筒，长度需要覆盖升降滑块的有效行程，内孔与光轴的配合公差选用H7/g6间隙配合，保证升降过程顺滑无卡顿；用于送料机构的套筒，内孔需要适配耗材直径，通常预留0.2-0.3mm的间隙，避免耗材进料时出现阻力过大的问题。设计这类零件时，需要先明确安装位置的受力情况：如果是承受径向载荷的支撑套筒，需要选用耐磨的工程塑料或者金属材质，对应壁厚做加强处理；如果是仅起导向作用的轻载套筒，可以适当降低壁厚，减少运动负载。同时要考虑装配工艺性，零件的两端需要做倒角处理，方便压装轴承或者穿装光轴，外圆柱面的表面粗糙度需要控制在Ra1.6以下，降低与传动带或者滚轮接触时的摩擦阻力。在CoreXY设备的整机装配中，这类套筒零件的安装同轴度会直接影响传动带的运行张力，若两侧导向套筒的同轴度偏差超过0.1mm，会导致传动带运行时出现跑偏、异响，长期使用会加剧皮带磨损，甚至出现跳齿问题，直接影响打印件的层纹精度与尺寸准确性。
