教学演示用旋转圆盘稳定平台结构设计

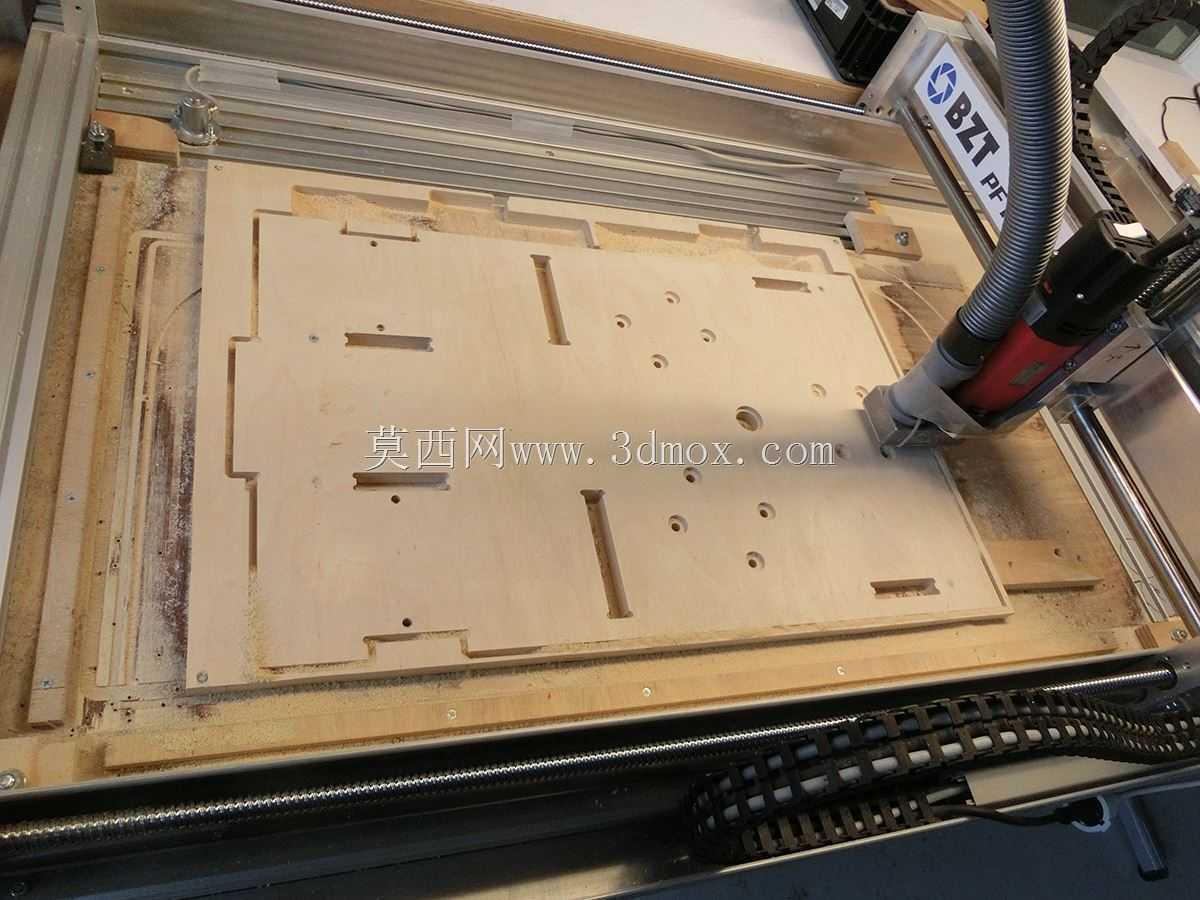

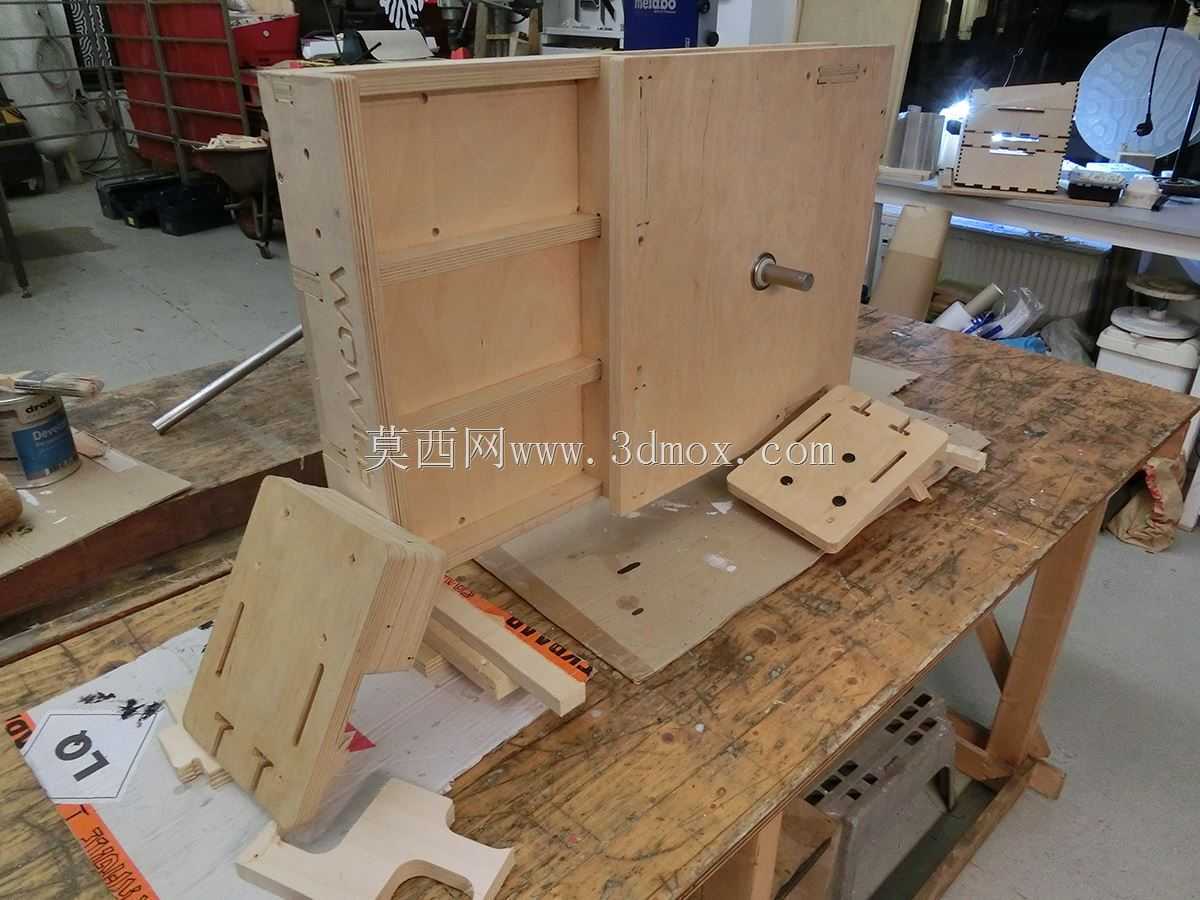

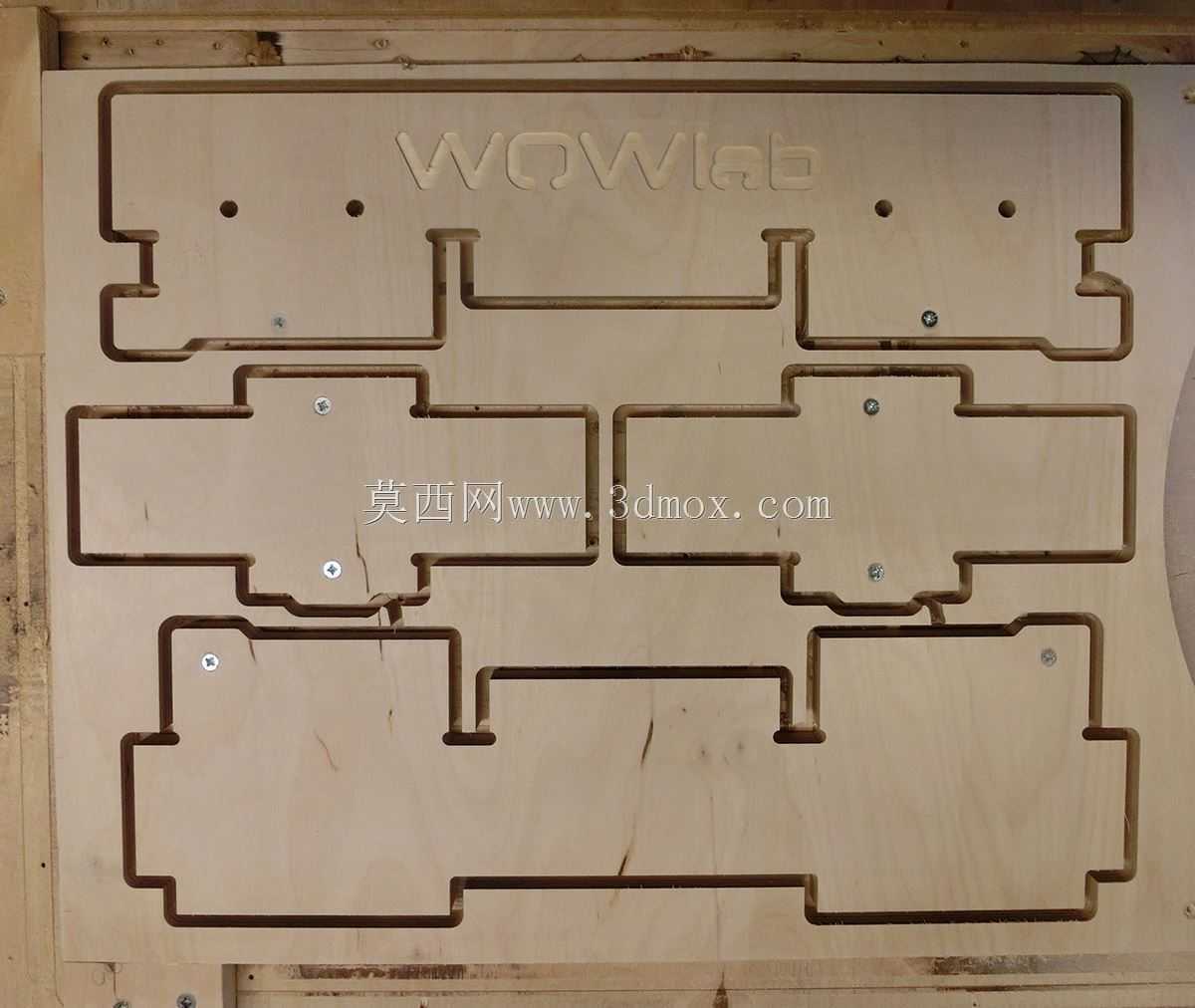

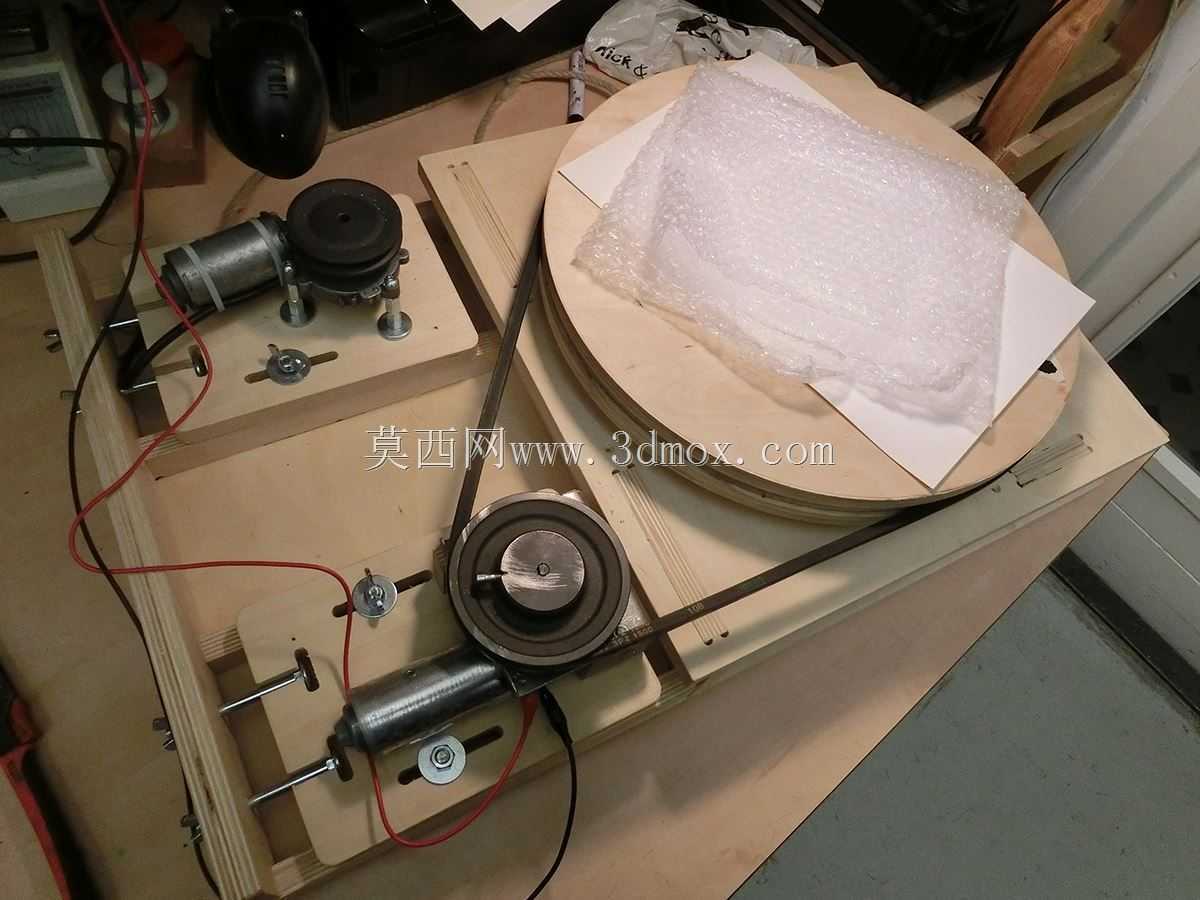

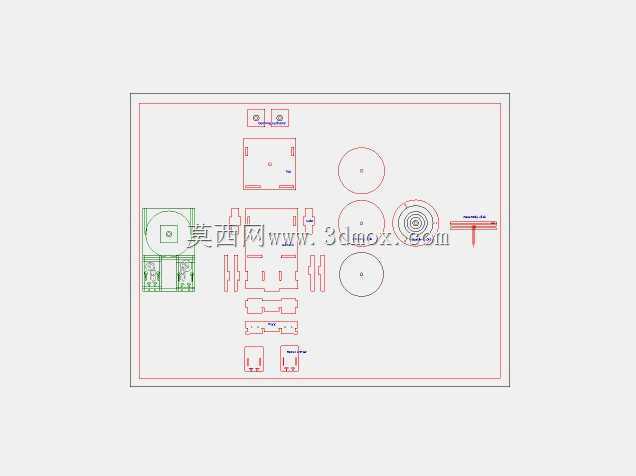

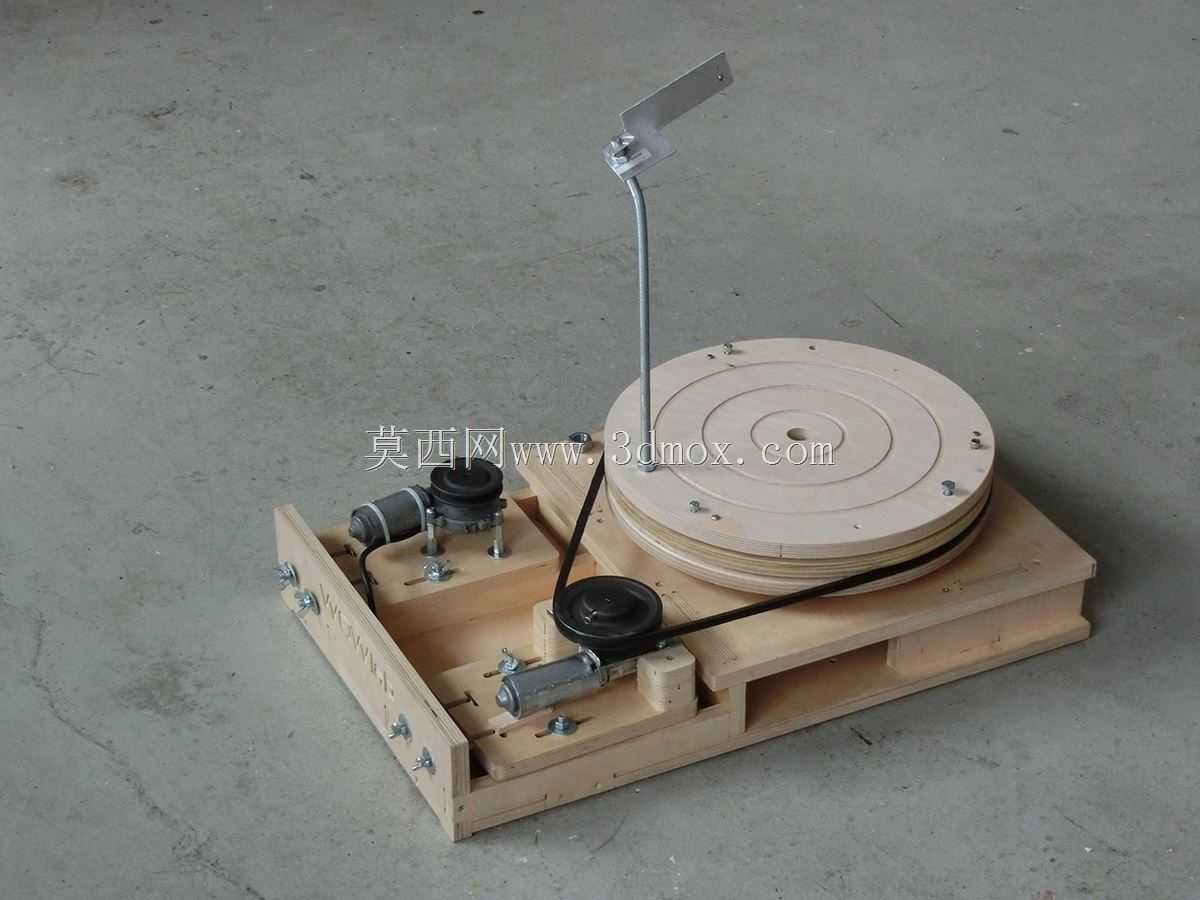

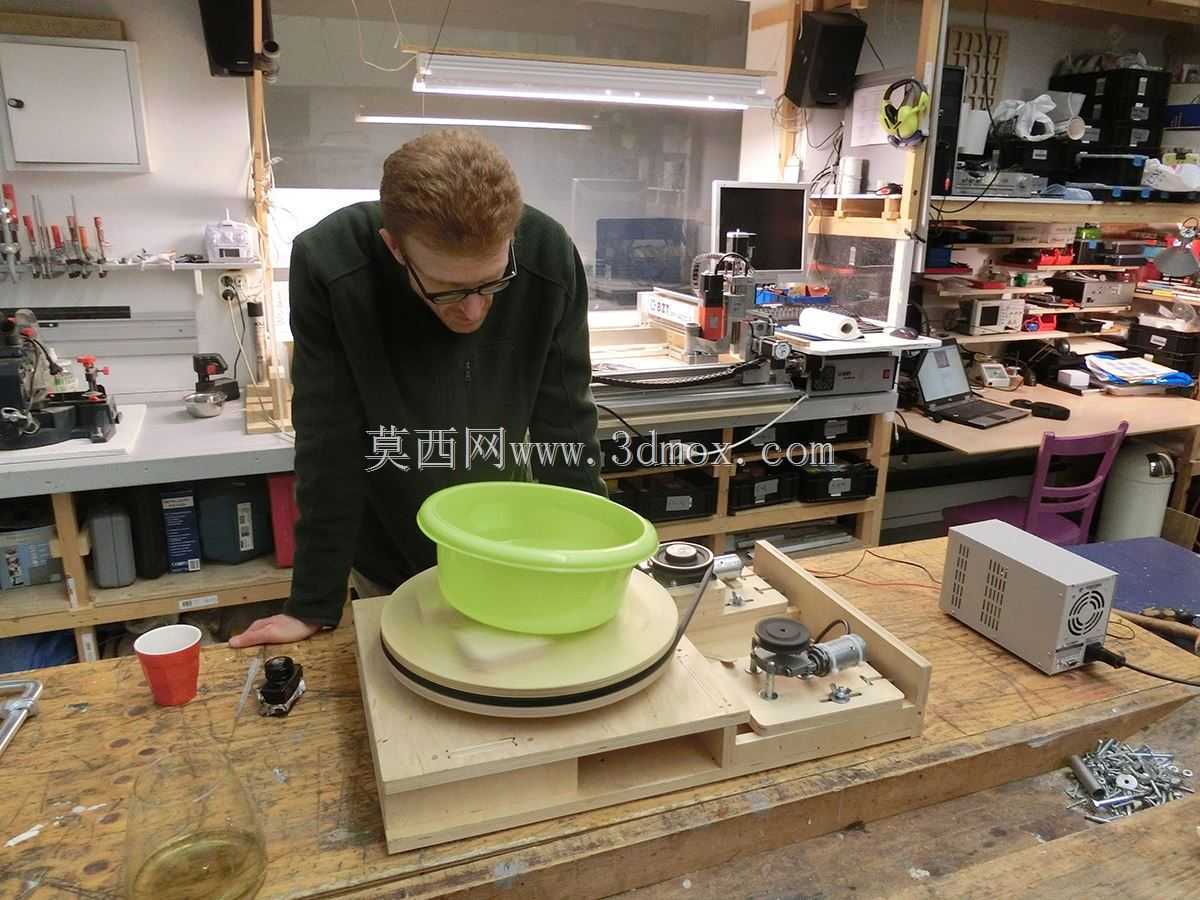

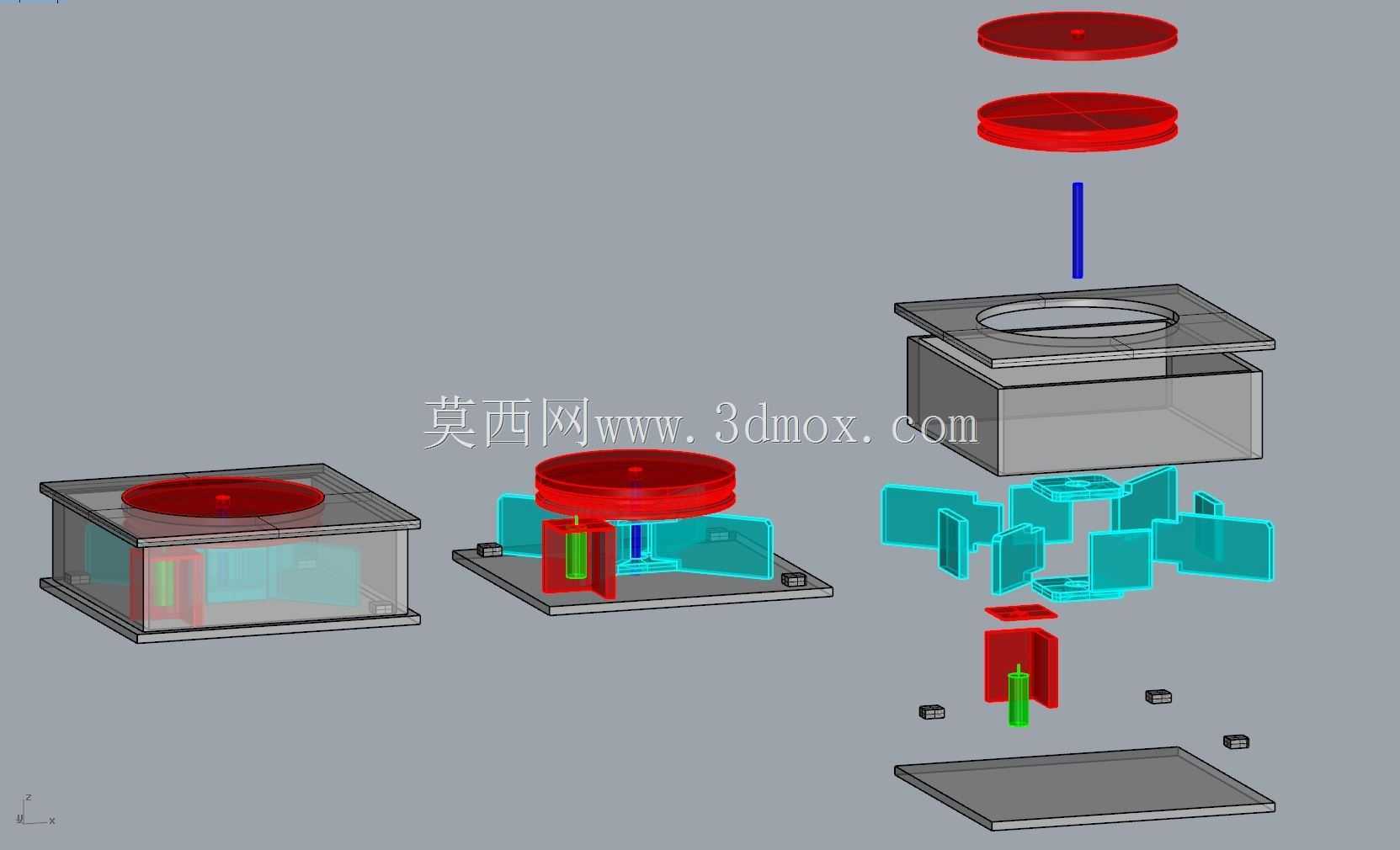

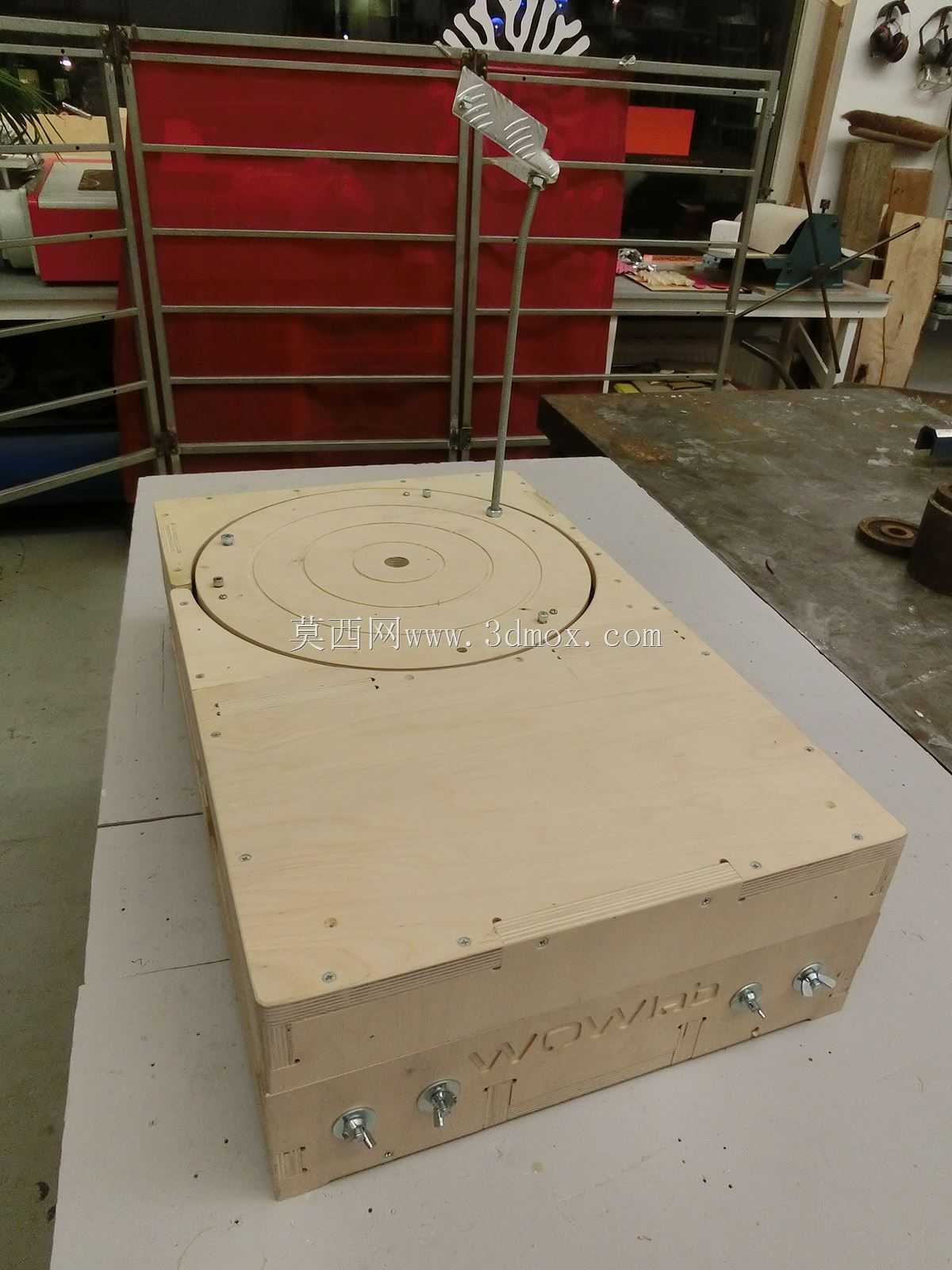

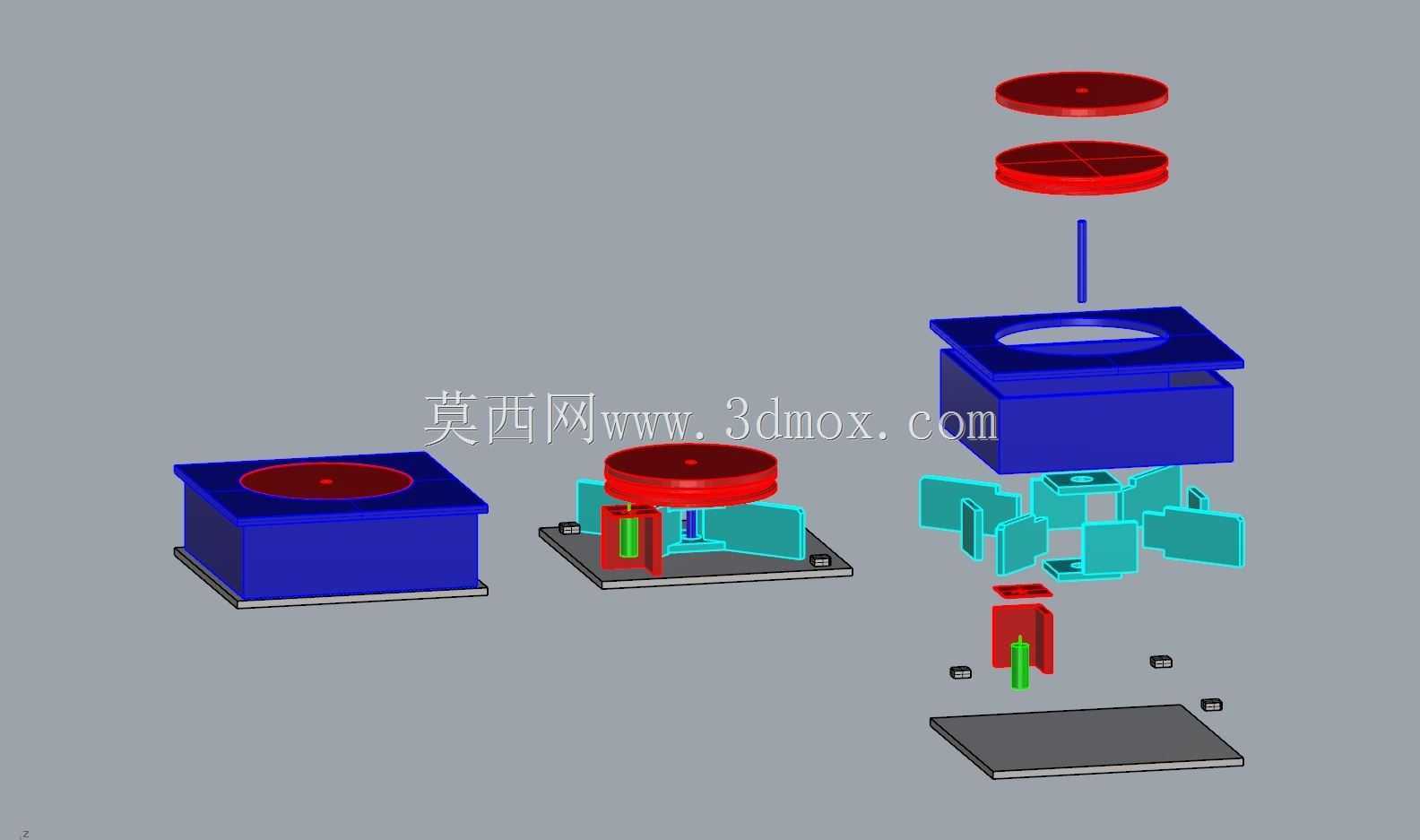

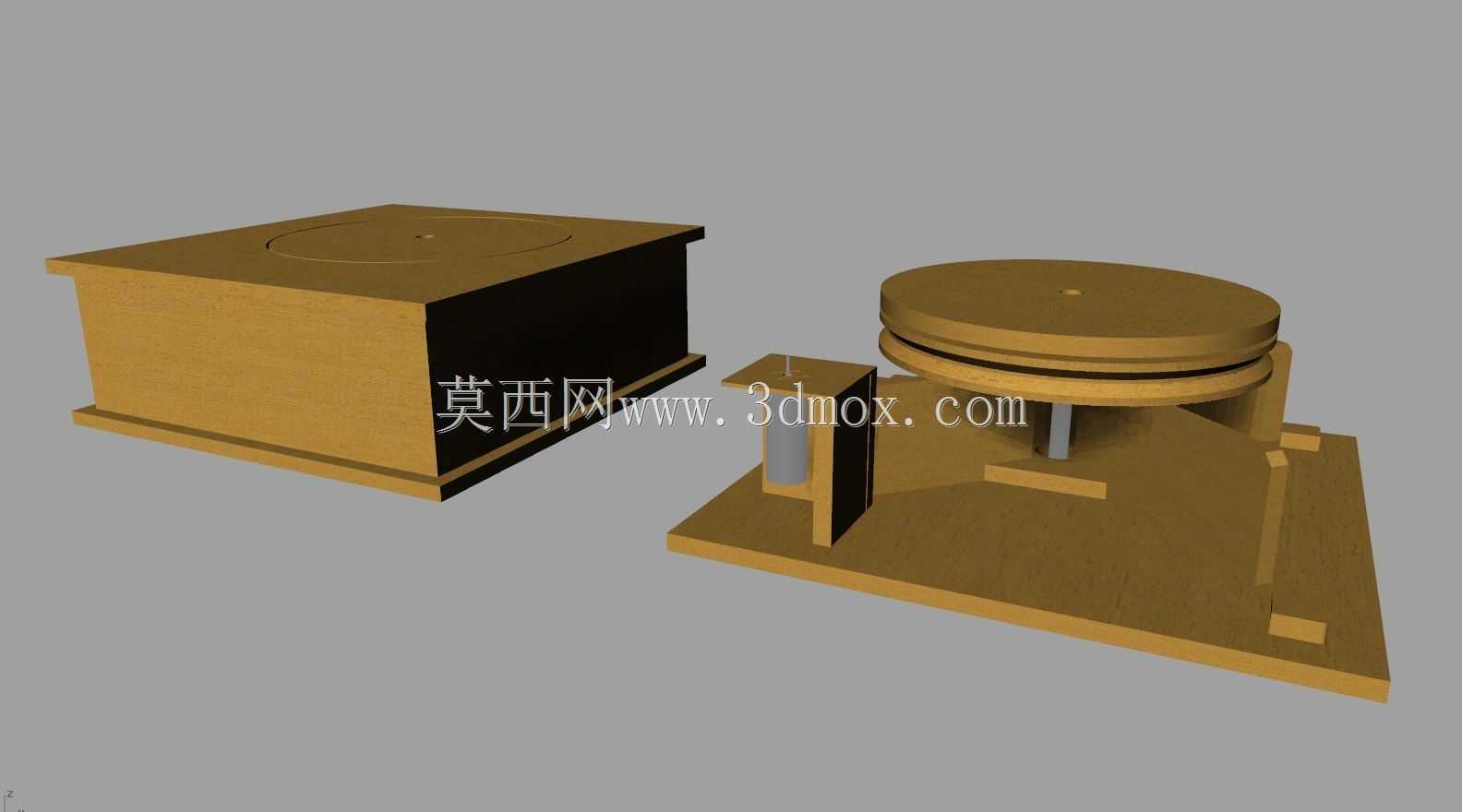

这款带旋转圆盘的稳定平台，最初的设计出发点是服务于旋转槽内流体流动特性的教学演示场景，在高校流体力学实验室、职业院校机械原理实训课堂中，可直观展示流体在旋转离心场下的涡流形成、流动分层等现象，帮助学习者把抽象的流体力学公式转化为具象的观测结果。从结构设计逻辑来看，整体采用分层堆叠的装配思路，底部为方形封闭基座，作为整个机构的安装承载基础，基座内部预留了动力组件的安装空间，可容纳驱动电机、传动连接件以及必要的电路走线，基座底面预留了标准安装孔位，可直接固定在实验台架上，安装边界适配常规教学实验台的台面尺寸，不会占用过多操作空间。基座上方设置了透明防护围板，采用透明材质制作，一方面可以围合流体演示区域，防止演示过程中流体飞溅，另一方面不会遮挡观测视线，方便学习者从各个角度观察内部流体的流动状态。核心转动组件为顶部的红色旋转圆盘，圆盘与中心传动轴采用同轴度定位设计，保证转动过程中无偏摆抖动，传动轴穿过围板中心的定位孔与基座内的动力输出端连接，传动路径短，转动阻尼小，可实现平稳的转速调节。在围板内部还设置了多组导流结构件，这些青色的导流片按照流体流动轨迹排布，可在圆盘旋转时引导流体形成规则的涡流形态，避免无规则紊流影响演示效果，导流片采用快拆式安装结构，可根据不同的演示需求更换不同角度、不同数量的导流组件，拓展演示场景。整个平台的转动部件均做了动平衡调校，在常用演示转速区间内运行平稳无明显振动，不会因为平台自身振动干扰流体的流动状态，保证演示结果的准确性。平台的顶部还设置了可拆装的端盖结构，在非使用状态下可盖住演示区域，防止灰尘落入内部，端盖与围板采用定位卡扣连接，拆装无需额外工具，方便日常清洁维护。从实际使用角度出发，这款平台除了教学演示用途外，也可作为小型旋转承载台使用，适配小尺寸工件的旋转涂胶、旋转检测等轻载作业场景，整体结构紧凑，零部件通用性强，后期维护更换配件成本较低，装配逻辑简单，有动手能力的使用者也可根据自身需求调整内部传动参数，适配不同的转速要求。
