波浪研究用Hele Shaw造波实验装置

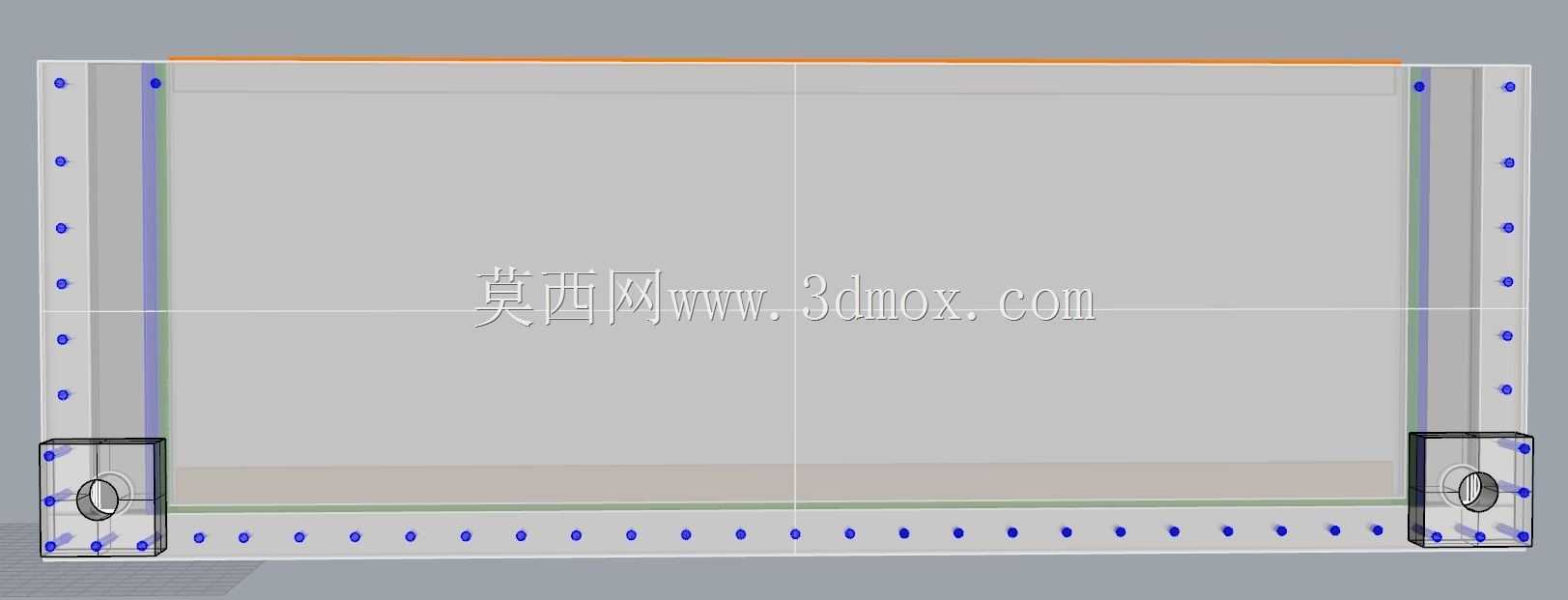

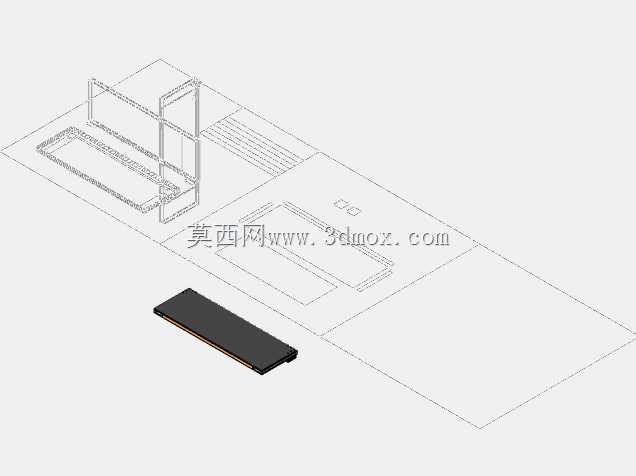

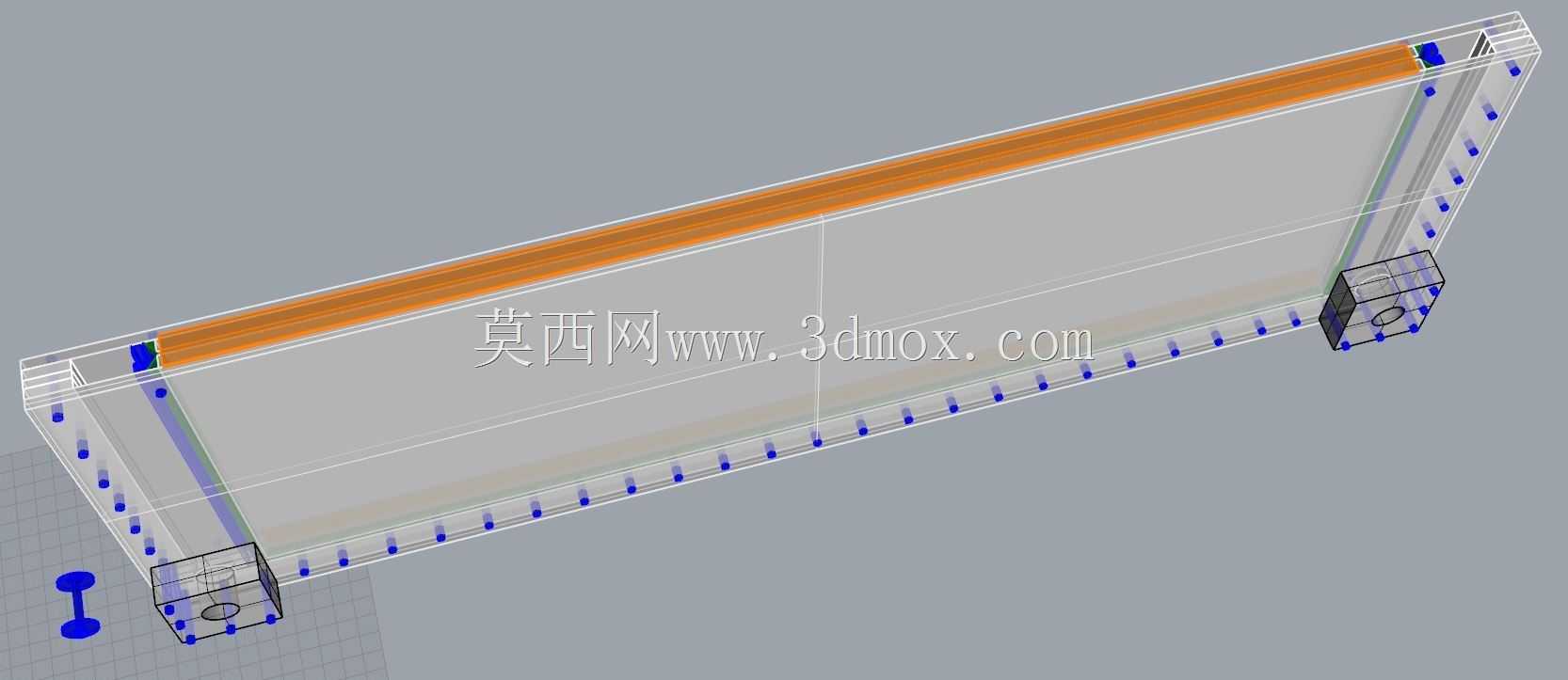

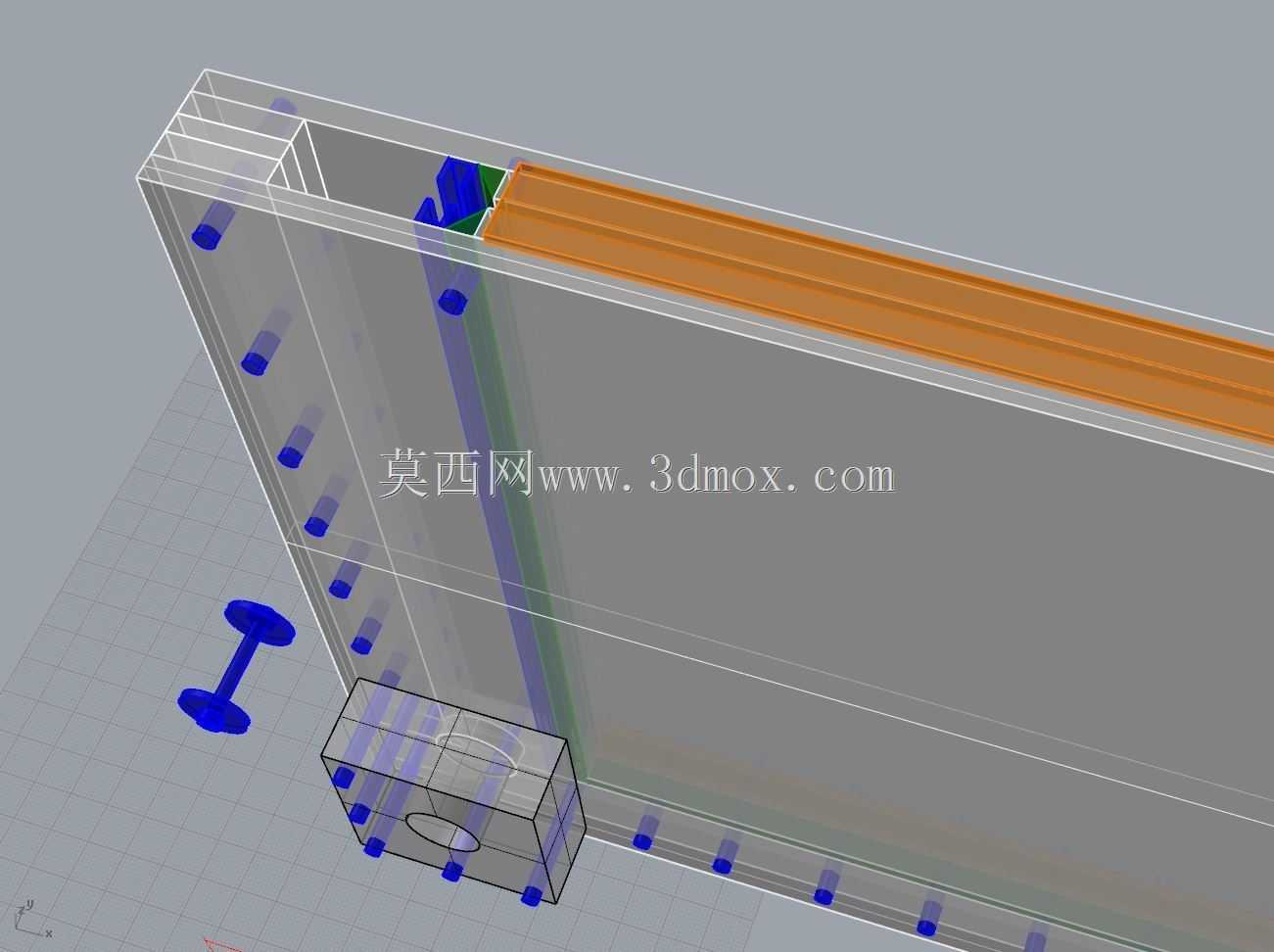

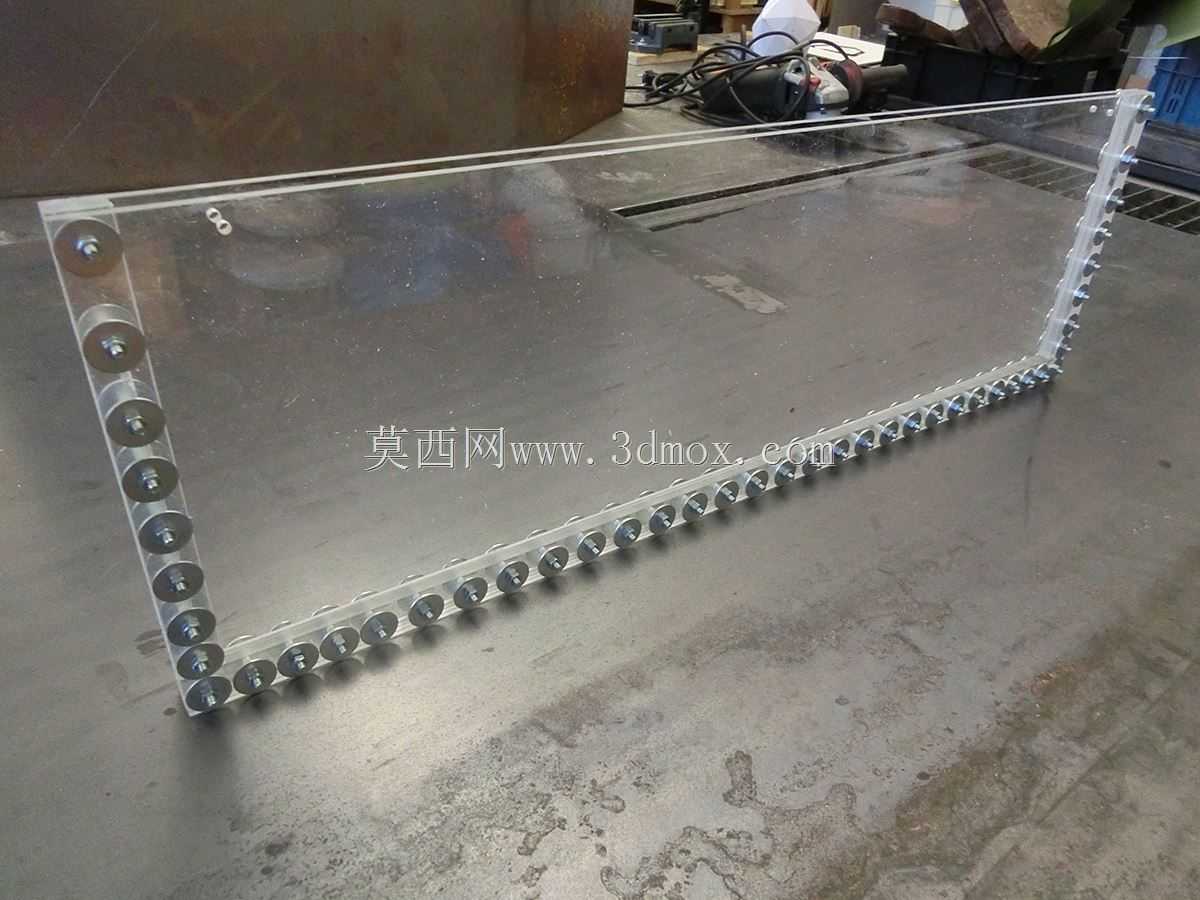

这套造波实验装置核心服务于流体力学领域的波浪机理研究，适配高校水利实验室、海岸工程研究机构的小尺度波浪模拟场景，可在可控实验环境下复现近岸波浪的生成、传播、破碎过程，为海岸侵蚀防护、港口水工结构设计、波浪能开发相关的基础实验提供可控的波浪发生条件。装置主体采用透明亚克力板材搭建实验流道腔体，两侧排布的滚轮组构成波浪生成的执行端，通过滚轮的有序往复位移带动腔体内流体产生规则波形，透明腔体设计可满足粒子图像测速等流场观测设备的拍摄需求，无遮挡捕捉流体内部的流动细节。从结构设计逻辑来看，腔体的边框采用等距排布的滚轮安装位，每个滚轮的安装孔位同轴度公差控制在0.05mm以内，保证滚轮往复运动时的直线度，避免运动卡滞造成波形畸变；腔体的拼接处采用嵌入式密封槽设计，搭配硅胶密封条实现静密封，实验过程中无渗漏风险，可长时间维持稳定的实验水位。建模阶段先搭建腔体的整体框架草图，确定流道的长宽高边界尺寸，预留滚轮安装的空间余量，再逐个绘制滚轮的单体零件，完成滚轮与边框的装配约束，验证所有滚轮的运动行程无干涉后，再细化密封槽、紧固件安装位的细节特征，建模过程中同步校验各部件的安装边界，确保实物装配时亚克力板材的裁切尺寸与模型一致，减少现场加工的修配工作量。装置的动力输入端可搭配开源控制板实现滚轮组的时序控制，通过调整滚轮的运动频率、位移幅值可生成不同波高、波长的规则波，满足不同实验工况的参数需求，整体结构模块化程度高，可根据实验需求调整流道长度，拓展不同的实验场景。
