开源四旋翼飞行器机架结构设计

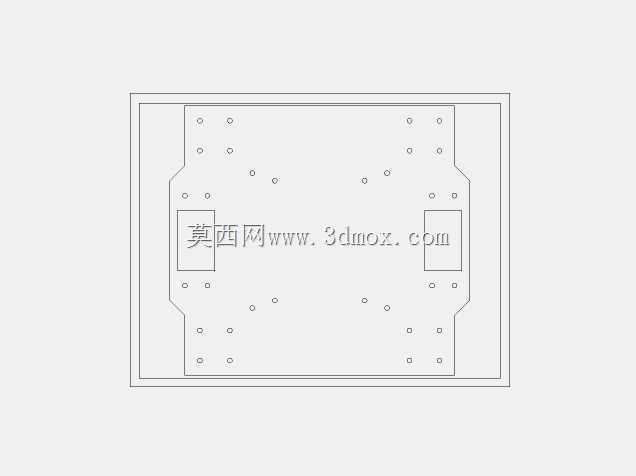

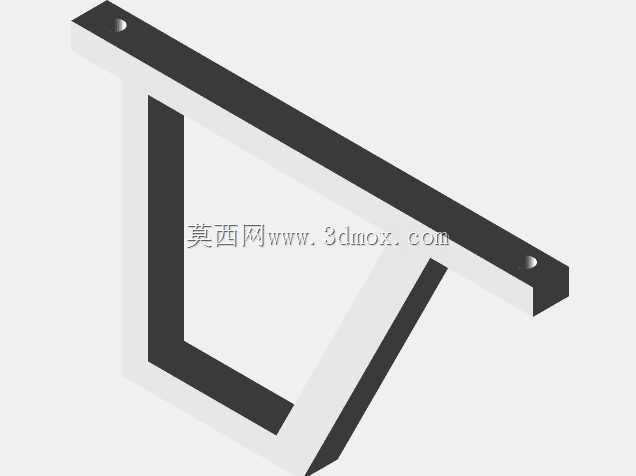

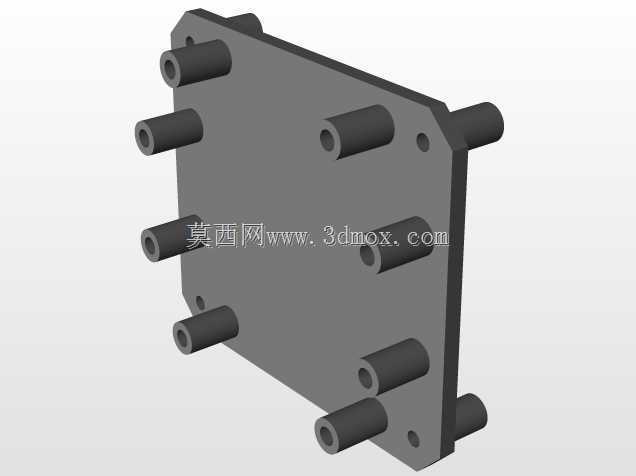

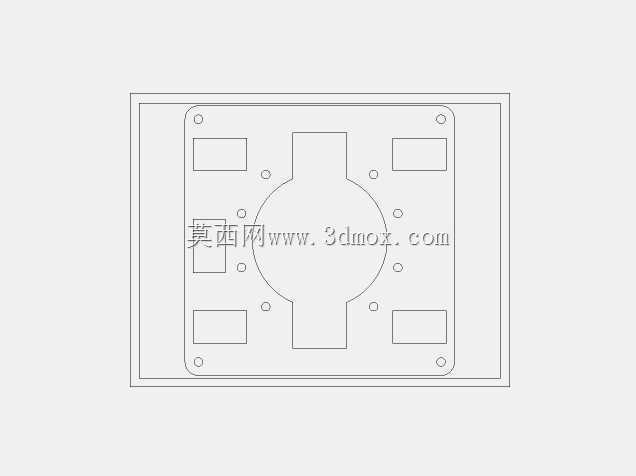

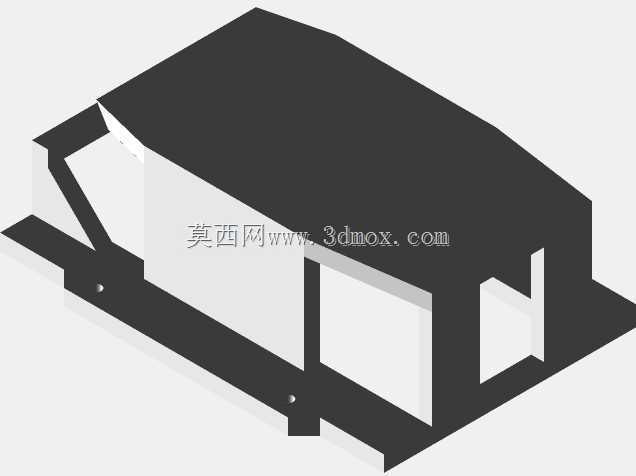

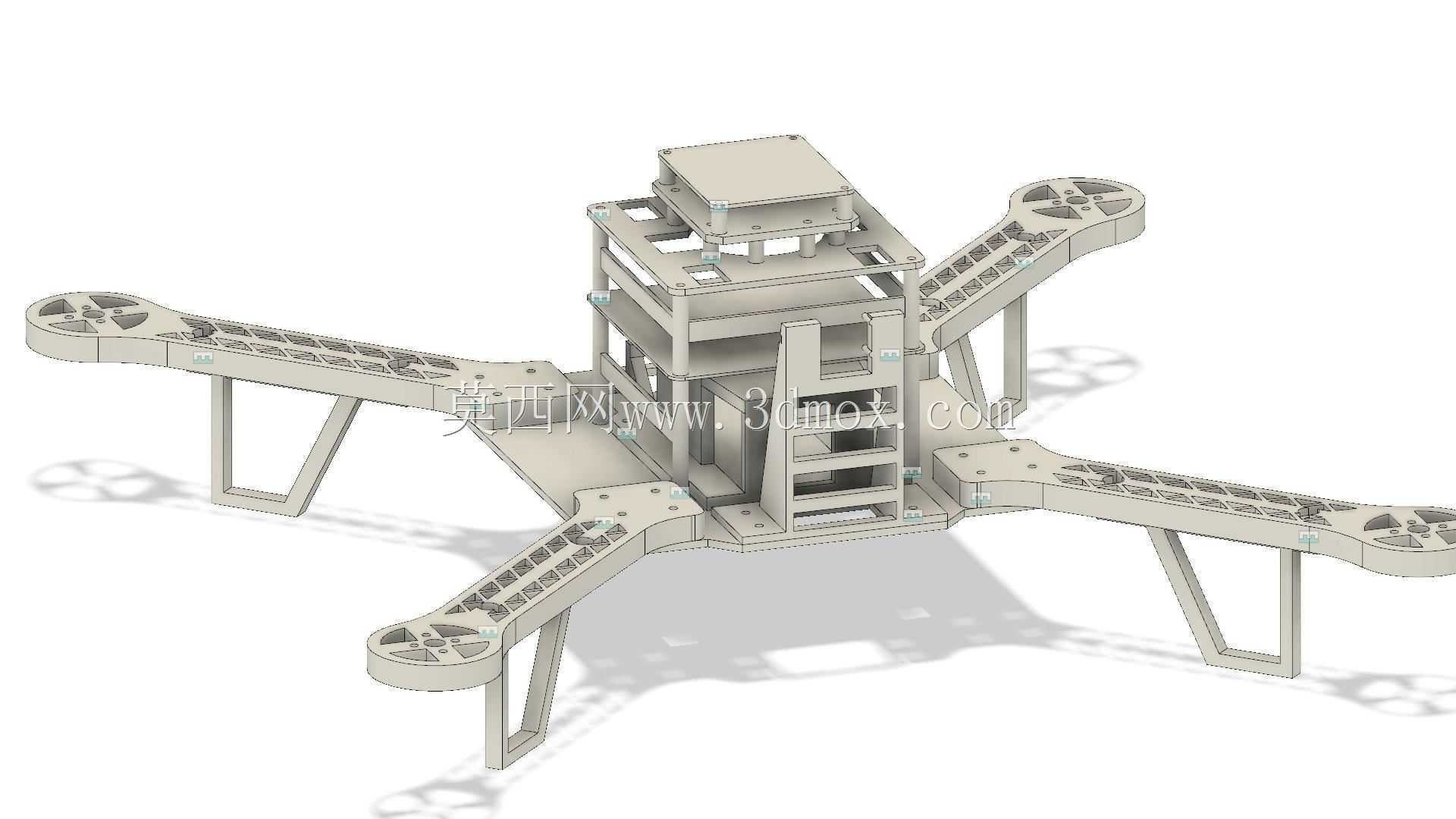

该四旋翼机架结构面向STEM教学实践场景设计，核心用途是为青少年及入门开发者提供可直接复用的飞行载体硬件基础，支撑从电子系统搭建、固件调试到实飞测试的全流程教学实践，降低多旋翼飞行器开发的入门门槛。从结构设计逻辑来看，整体采用分层堆叠式布局，中心区域预留多层安装位，可依次叠放飞控板、电源模块、信号接收模块等核心电子元器件，层间通过立柱与紧固件连接，既保证各模块之间的安装间隙满足布线与散热需求，也能通过分层设计减少不同电子模块之间的信号干扰。机臂采用一体化延展结构，从中心机架向四个方向对称伸出，末端预留动力单元安装位，可适配标准规格的无刷电机与螺旋桨组件，机臂上预设的走线槽可将电机电源线、信号线规整收纳至中心舱内，避免飞行过程中线材晃动产生的气动阻力与结构干涉。起落架采用斜撑式支腿结构，从机臂下方与中心机架底部延伸而出，支腿的倾斜角度经过力学校核，既能够在降落时提供足够的支撑跨度，防止飞行器侧翻，也能预留足够的底部空间，方便搭载外置传感器、任务载荷等扩展组件，同时支腿的截面形状做了减阻优化，减少低空飞行时的气流扰动对飞行稳定性的影响。从安装边界来看，中心舱的每层安装板都预留了标准孔位，可兼容主流开源飞控硬件的安装尺寸，无需额外打孔改装即可完成硬件固定；机臂末端的电机安装孔位适配行业通用的电机安装孔距，可匹配不同拉力等级的动力套装；整体机架的外接尺寸控制在常规多旋翼飞行器的便携范围内，既满足教学场景下的室内调试、小场地飞行需求，也能保证足够的轴距提供稳定的飞行姿态。结构设计过程中重点考量了组装便捷性，所有连接部位均采用标准紧固件连接，无复杂的卡扣或特殊连接结构，初学者可按照装配指引快速完成整机组装，同时机架的各零部件拆分逻辑清晰，方便在损坏时单独更换配件，降低实践过程中的耗材成本。针对前期验证中发现的重量冗余问题，结构优化方向集中在非受力部位的材料去除，在保证机架整体结构强度、满足飞行载荷受力要求的前提下，对安装板的非安装区域、机臂的非受力段做了镂空处理，尽可能降低机架自重，提升有效载荷占比，同时优化了各连接部位的受力路径，避免飞行过程中因机动动作产生的应力集中导致结构断裂。
