三旋翼可实时图传航拍飞行器结构设计

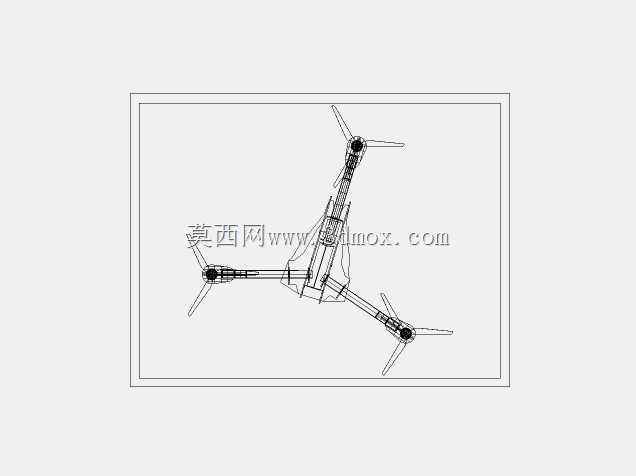

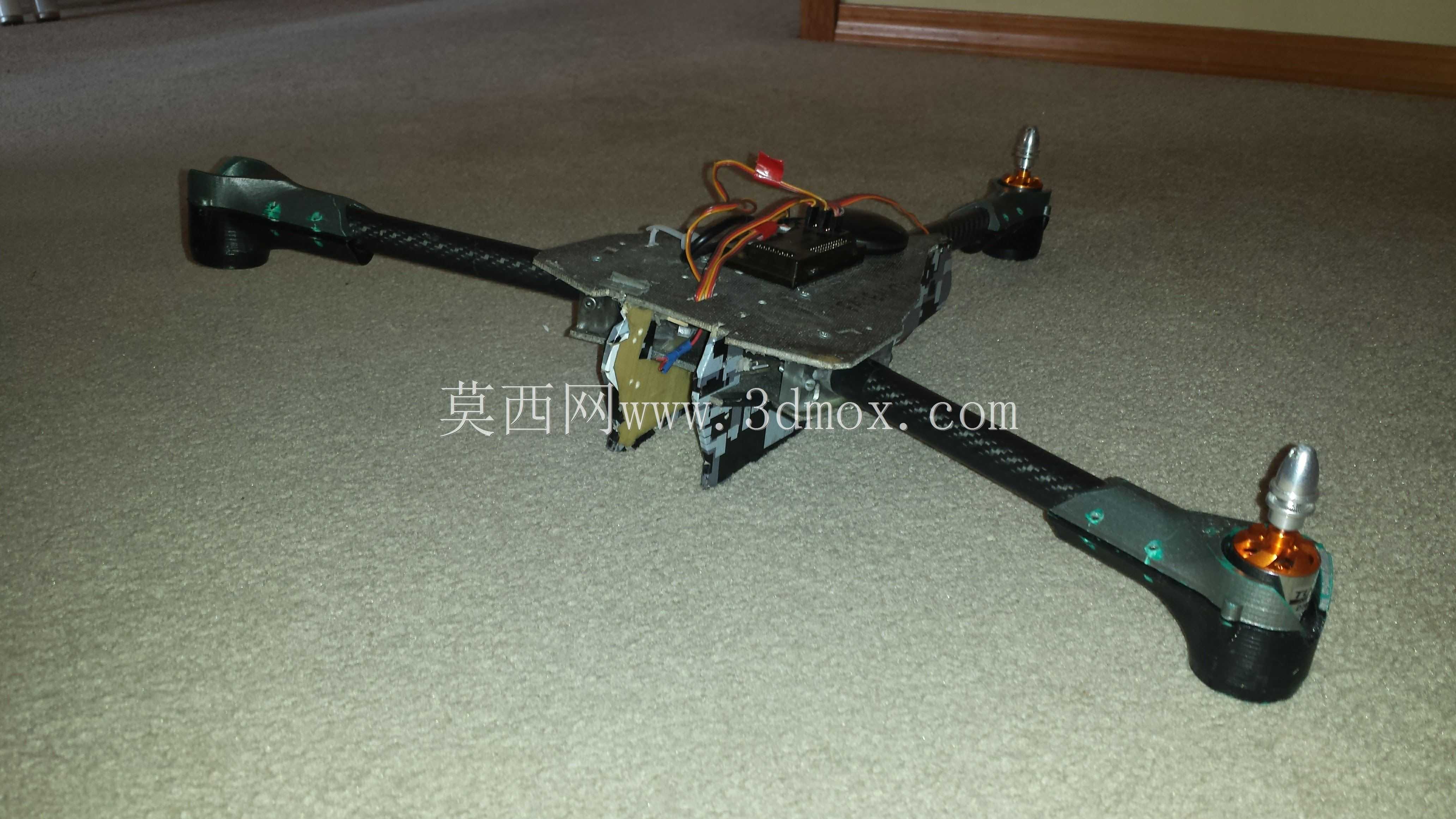

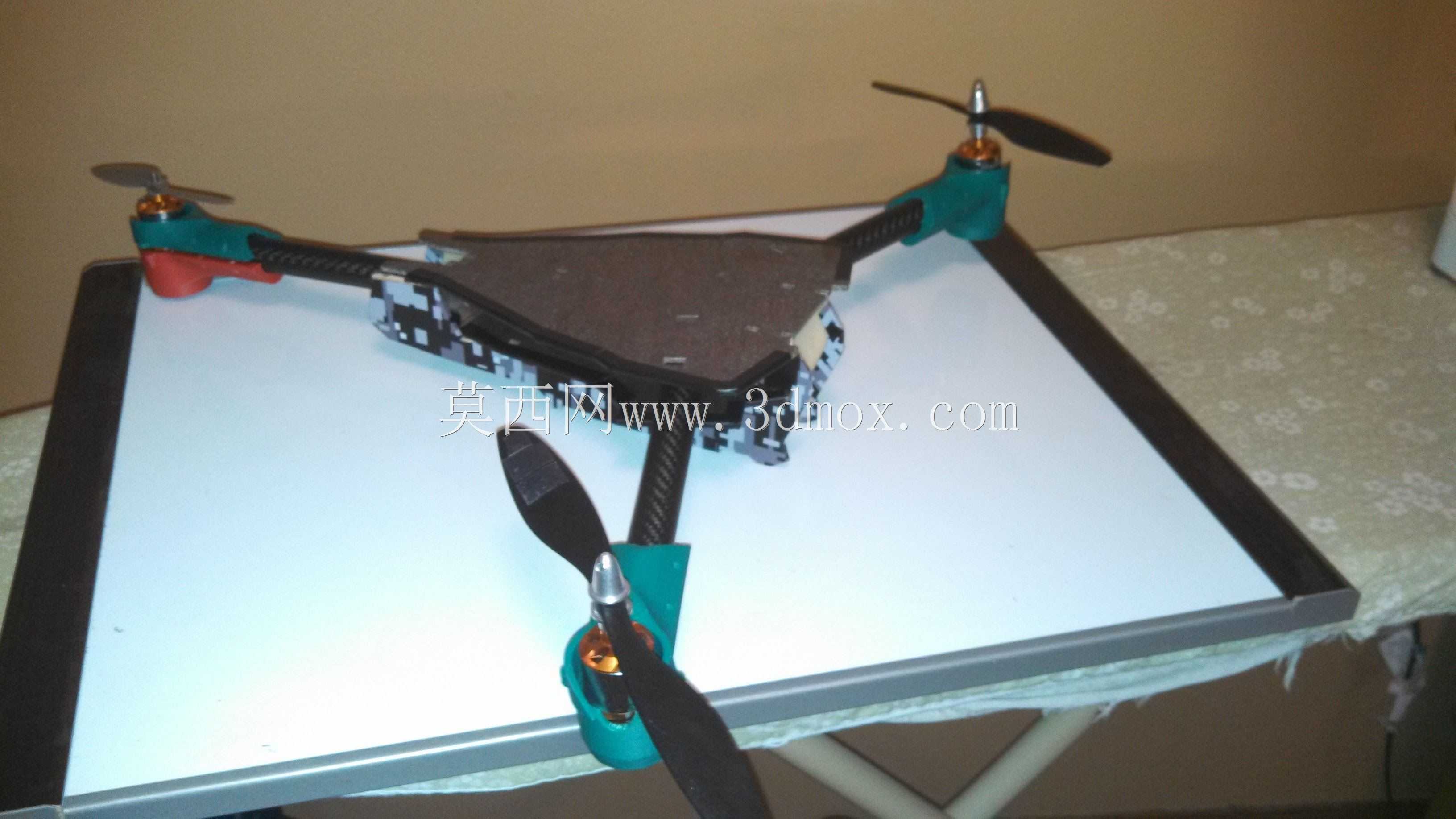

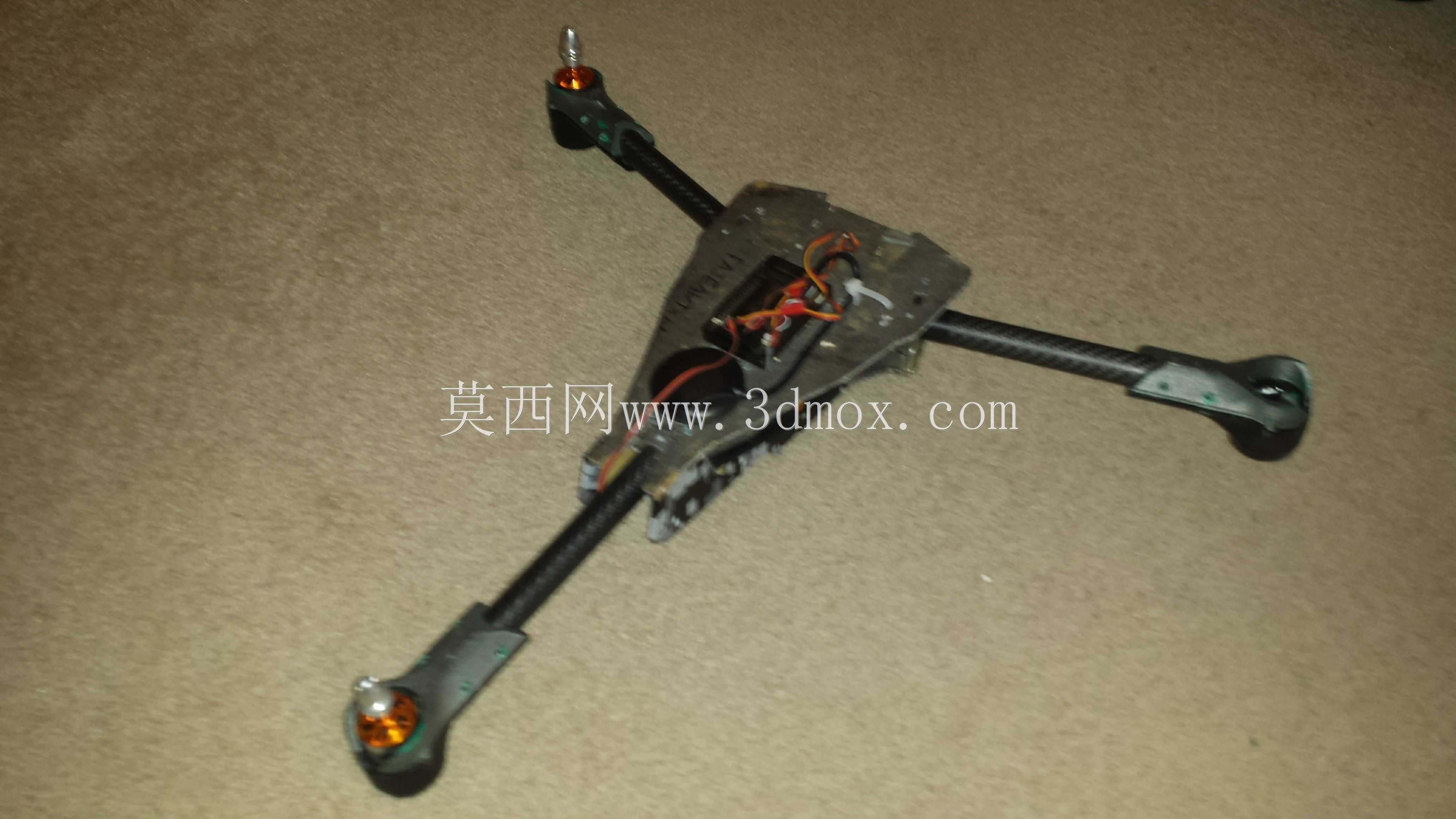

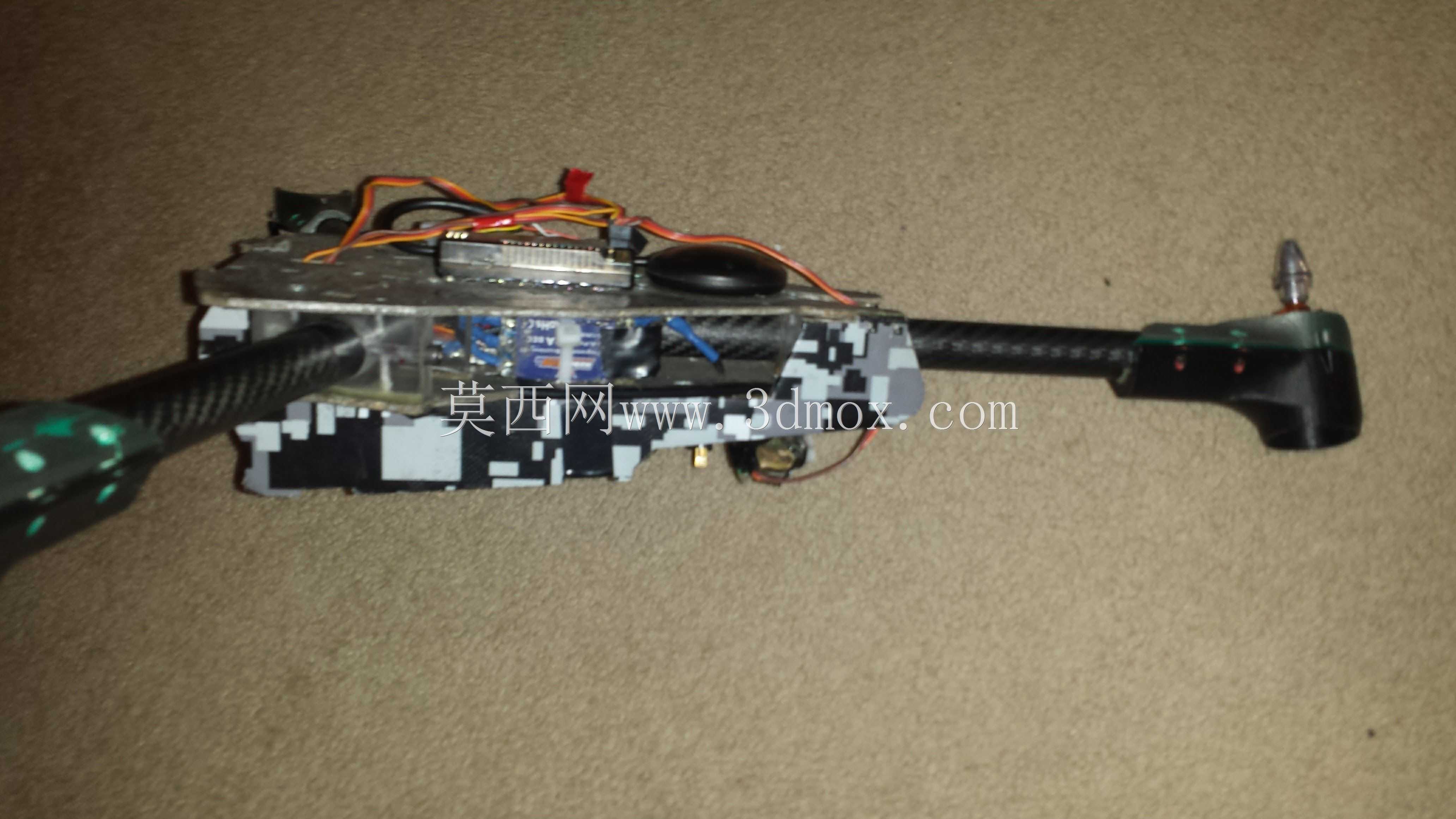

这款三旋翼飞行器的结构设计，核心围绕小范围低空作业场景的实用需求展开，区别于常规四旋翼的对称布局，三旋翼的非对称结构在动力冗余与整机重量控制上做了针对性平衡，适配个人作业、近程巡检这类对起降空间要求低、操控灵活性要求高的使用场景。从结构布局来看，三个机臂采用等夹角120度分布，其中单个机臂集成伺服摆动装置，通过伺服输出轴带动机臂根部的铰接结构转动，实时调整对应旋翼的推力矢量方向，抵消三旋翼布局天然的反扭矩差，替代了常规多旋翼通过旋翼转速差调姿的控制逻辑，在小尺寸机型上能获得更直接的偏航控制响应，也降低了飞控系统对动力输出的动态调节压力。动力系统匹配高倍率锂离子电池组，电池仓设置在机身中心正下方的重心位置，仓体预留标准快拆卡扣安装位，可兼容同尺寸规格的不同容量电池，电池仓周边预留走线槽，兼顾动力线与图传信号线的分离排布，避免大电流动力线对视频信号产生电磁干扰。机臂与中心机身的连接位采用快拆铰接结构，日常收纳时可将三个机臂向中心折叠，折叠后整机外轮廓尺寸可控制在常规双肩包的容纳范围内，展开后机臂末端的旋翼安装位预留标准电机安装孔位，可适配不同KV值的无刷电机，旋翼与机身中心的距离经过力矩平衡核算，既保证单旋翼推力足够支撑整机带载荷飞行，也避免机臂过长带来的结构震颤问题。机载设备安装位预留了摄像头的固定支架与减震球安装孔，摄像头模块可通过减震结构过滤飞行过程中的高频振动，保证实时回传画面的清晰度，图传发射模块安装在机身尾部远离电调的位置，减少电磁遮挡，可实现近程范围内的实时视频信号传输，满足小范围场地巡检、低空航拍的实时画面查看需求。起落架采用轻量化细杆结构，安装在机身底部靠前位置，高度经过核算，既可以在起降时为底部挂载的摄像头预留足够的离地间隙，避免着陆时镜头触地磕碰，也尽可能降低起落架带来的额外风阻与重量负担。整机结构的受力节点，比如机臂与中心座的连接位、伺服摆臂的铰接位、起落架的固定位，都做了局部加厚的加强筋设计，在控制整体重量的前提下，保证飞行过程中结构不会因为机动动作产生形变，所有安装孔位都预留了标准紧固件的安装空间，装配时不需要额外做孔位二次加工，可直接按照装配关系完成整机组装。
