斯特林发动机配套安装端板结构设计

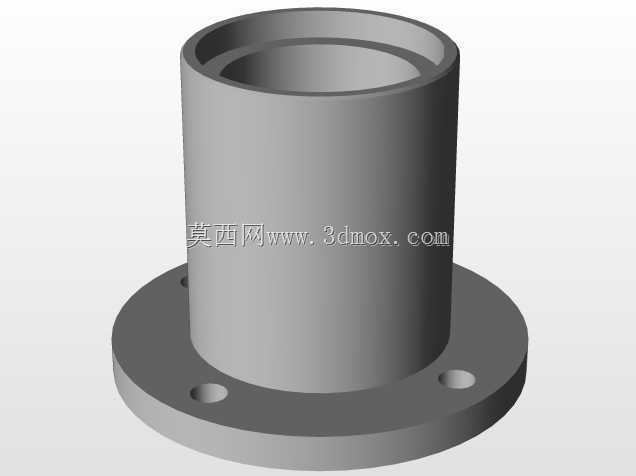

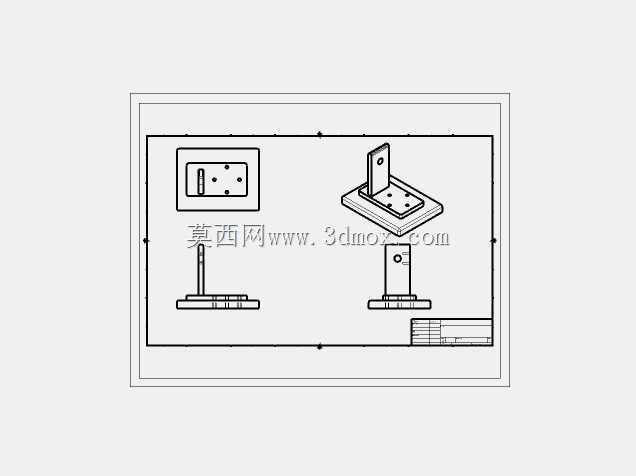

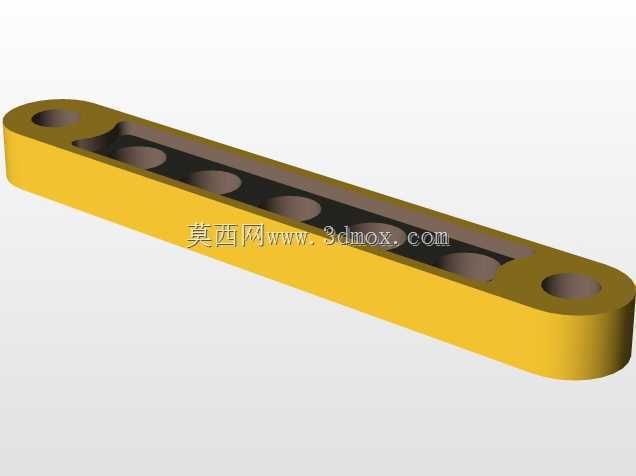

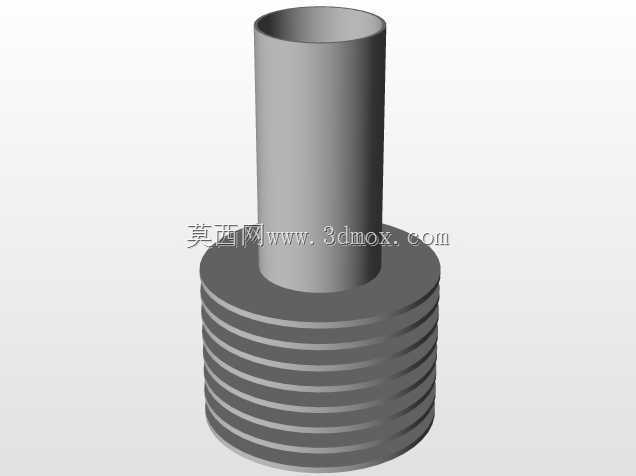

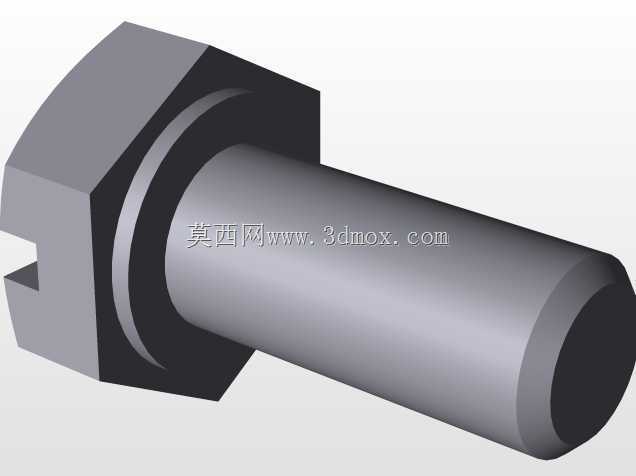

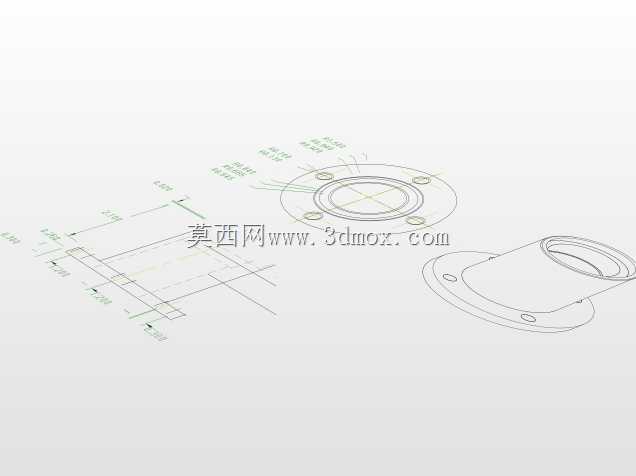

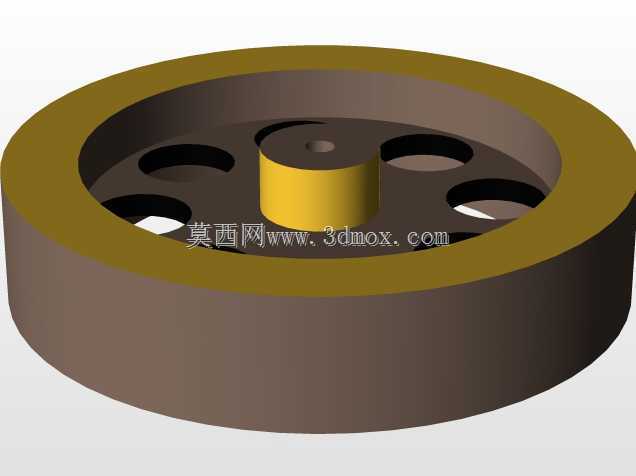

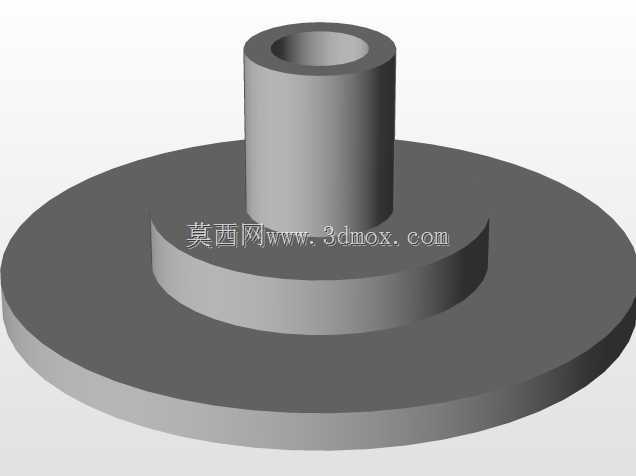

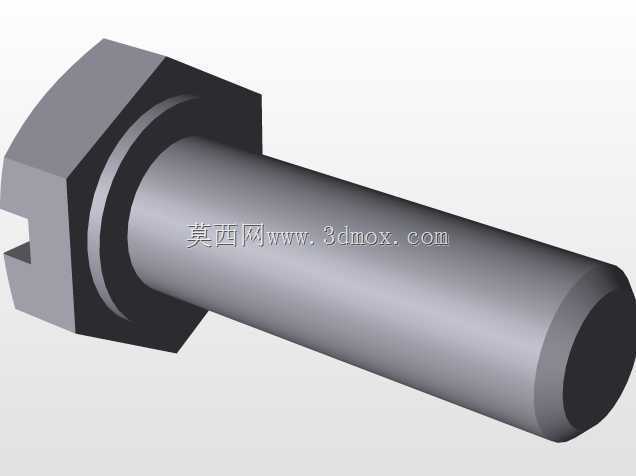

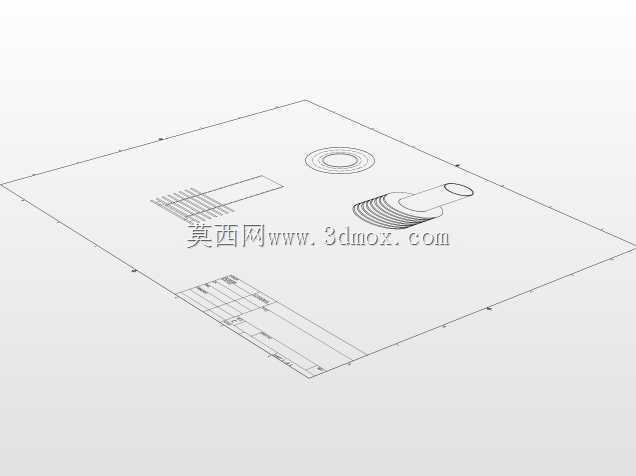

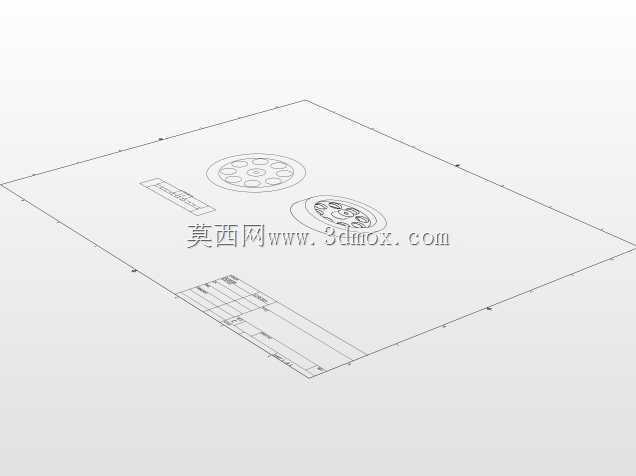

该零件为斯特林发动机的核心安装端板，主要承担动力腔体密封、外部管路对接、内部运动构件定位的多重作用，在小型外燃式斯特林发动机的整机结构中，属于连接热腔、冷腔与外部机架的基础承载件。从实际应用场景来看，这类端板多用于小功率低温差斯特林发动机，常见于教学演示模型、小型余热回收动力单元、科普实验装置的结构搭建中，需要同时兼顾密封性能、安装定位精度与结构轻量化的需求。设计过程中首先明确了安装边界约束：端板整体为扁平矩形结构，厚度根据腔体承压需求设定，可满足0.1MPa以内的工作压差密封要求，板面的大直径中心孔为动力输出轴或者置换器连杆的穿行通道，孔位公差按照H7级精度设计，避免运动件出现卡滞或者偏心磨损的问题。板面分布的六个小孔分为两类，靠近中心孔的四个小孔为端板与腔体壳体的连接螺栓过孔，孔径适配常用的内六角圆柱头螺栓，孔位位置度公差控制在0.05mm以内，保证装配后结合面的密封压力均匀分布，不会出现局部漏气泄压的问题；板体远端的两个小孔为整机与外部机架连接的固定孔，可配合减震垫圈将发动机整体固定在实验台架或者设备基座上，孔位间距符合小型动力单元的通用安装尺寸规范，可适配多数同功率段斯特林机的机架安装接口。设计思路上优先考虑了加工工艺性，板体上下两个大平面采用铣削加工，表面粗糙度达到Ra1.6即可满足密封垫片的贴合要求，不需要过高的加工精度就能实现可靠密封，所有孔口均做了0.5mm的倒角处理，既可以去除加工毛刺，也能在装配螺栓时起到导向作用，避免螺纹咬合错位。零件的材质选用常规的6061铝合金即可满足使用需求，重量轻、导热性适中，不会因为热端热量传导过快导致冷腔效率下降，同时铝合金的切削性能好，小批量加工或者3D打印试制都能快速成型。在结构细节上，板体边缘做了小圆角过渡，没有尖锐的棱角，避免装配过程中划伤操作人员或者损坏密封垫片，中心孔的内壁粗糙度控制在Ra3.2，减少运动杆件穿行时的摩擦阻力，配合导向套使用时可以大幅降低运动磨损，延长整机的维护周期。实际装配时，该端板的一侧贴合热腔壳体，中间加装耐高温密封垫片，另一侧对接冷端散热壳体，通过四个连接螺栓施加均匀的预紧力，即可实现两个腔体的独立密封，不会出现工质泄漏的问题，远端的固定孔可以根据实际安装场景调整固定方向，适配水平或者垂直布置的发动机安装需求。
