透明PET饮用塑料瓶结构三维建模

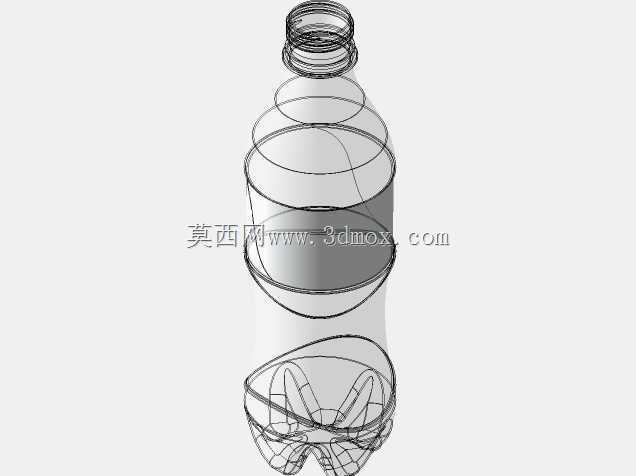

日常快消品流通领域里，PET饮用塑料瓶是轻量化液体包装的核心载体，从常温饮用水、碳酸饮品到低浓度果味饮料的终端售卖场景，都能见到这类容器的身影，其结构设计需要同时兼顾吹塑成型工艺性、灌装线适配性、运输堆叠强度与终端握持手感，每一处曲面弧度、壁厚分布都经过多轮工况验证。做这个瓶体建模的时候，首先要匹配高速吹塑生产线的成型逻辑，瓶身主体的周向加强筋不是随意排布的装饰纹路，要对应瓶胚拉伸后的壁厚分布区间，避免吹制过程中出现局部过薄导致的承压不足，尤其是碳酸饮品灌装后内部存在正压，瓶底的花瓣式凹凸结构是核心承压部位，每个凹槽的过渡圆角要控制在合理范围，既不能因为圆角过小造成吹塑时应力集中开裂，也不能因为圆角过大损失支撑刚度，导致堆码时瓶体失稳倾斜。瓶口的螺纹段是和灌装线旋盖机构直接配合的部位，建模时要严格匹配通用防盗盖的啮合尺寸，螺纹的导程、牙型高度、瓶口端面的密封环凸起都要和现有量产封盖配件兼容，不需要额外开制新的盖型模具，能直接适配现有饮品灌装线的旋盖头规格，减少产线换型的调整成本。瓶身中部的标签贴合区域要做微弧面平整处理，避免贴标时出现标签褶皱、翘边的问题，该区域的周向圆度公差要控制在较小范围内，保证套标或贴标设备运行时标签定位精准。握持区域的内凹曲面要贴合普通人手掌握持的弧度，曲面过渡处做顺滑处理，没有突兀的棱角，既提升消费者拿取的手感，也能避免应力集中点在跌落测试时出现开裂。整个瓶体的壁厚从瓶口到瓶底呈渐变分布，瓶口部位因为要和瓶盖配合承受旋盖扭矩，壁厚相对较厚，瓶身主体在保证刚度的前提下做薄壁化处理，控制单瓶原料克重，降低材料成本，瓶底部位因为要承受直立放置的载荷与内部液体压力，壁厚适当增加，同时花瓣结构的凹槽能在瓶体受到挤压时提供微小的形变余量，吸收冲击能量。建模过程中所有曲面都做G2连续过渡，既保证吹塑成型时料流顺畅，也让瓶体外观通透无折痕，光线穿过透明瓶身时不会出现突兀的折射纹路，提升终端产品的视觉质感。
