壁挂式多碟位CD播放存储装置结构设计

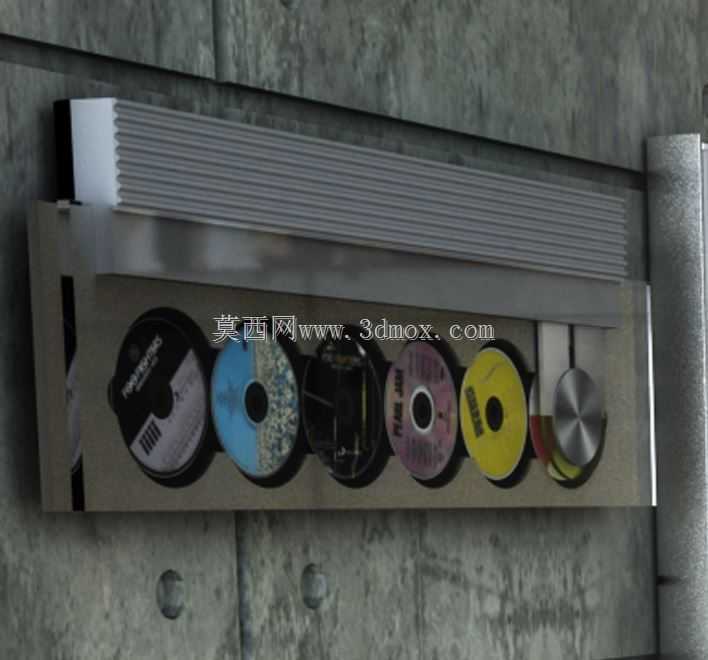

该装置主要面向家居影音、小型商用休闲场景设计，可直接壁挂安装于混凝土、木质等常见墙面，无需额外占用桌面置物空间，适配追求空间利用率的影音使用需求。装置核心功能整合了CD碟片收纳与读取播放两大模块，正面设置横向排布的多组碟片卡位，可同时容纳六张标准120mm直径CD碟片，卡位采用弹性限位结构，取放碟片时仅需轻推碟片边缘即可完成卡位解锁与锁定，避免碟片在壁挂状态下出现滑落、偏移问题。壳体主体采用铝合金型材折弯成型，表面做拉丝阳极氧化处理，既保证结构强度满足壁挂承重要求，也能适配现代简约、工业风等多种室内装修风格，壳体背部预留两组标准挂装孔位，孔位间距符合常规墙面挂件安装尺寸规范，安装时仅需在墙面对应位置打入膨胀螺丝即可完成固定，安装后装置与墙面间隙控制在8mm以内，避免积灰同时保证外观整洁度。设计阶段优先考虑壁挂状态下的受力均衡性，将碟片读取模块设置在壳体左侧区域，与右侧多碟收纳位形成重量配平，避免长期挂装后出现壳体倾斜、挂孔受力不均变形的问题；顶部设置横向散热格栅，格栅间隙控制在1.5mm，既满足播放模块工作时的自然对流散热需求，也能阻挡大颗粒灰尘进入设备内部。碟片卡位之间设置12mm宽的金属隔条，隔条边缘做圆角钝化处理，取放碟片时不会刮花碟片数据面，每个卡位下方设置小型标识插槽，可插入手写标签快速区分碟片内容。装置正面未设置突出式操作按键，所有控制接口集中布置在壳体底部，包含音频输出、电源输入接口，接线后线材可沿墙面自然垂落，不会破坏正面视觉整体性。结构建模过程中对各活动部件的配合间隙做了公差校验，碟片卡位与碟片的单边间隙控制在0.3mm，既保证取放顺畅，也不会因间隙过大导致碟片晃动产生读取异响；壳体拼接处采用隐藏式卡扣连接，无外露螺丝，整体外观一致性更强。
