铝型材搭建打印机三轴运动机架结构

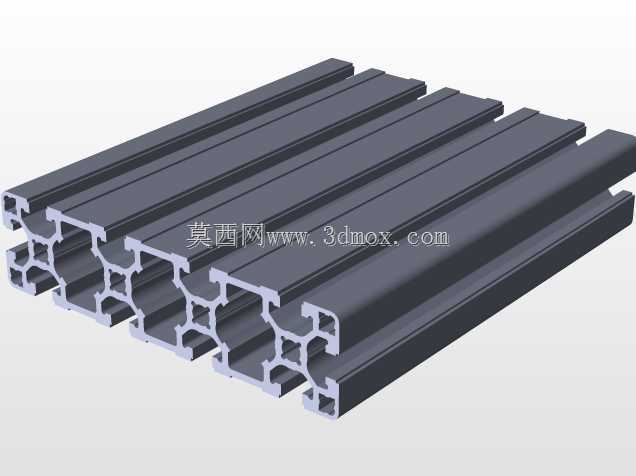

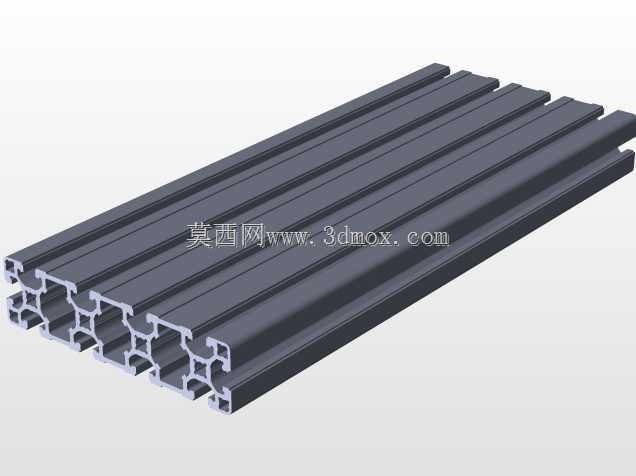

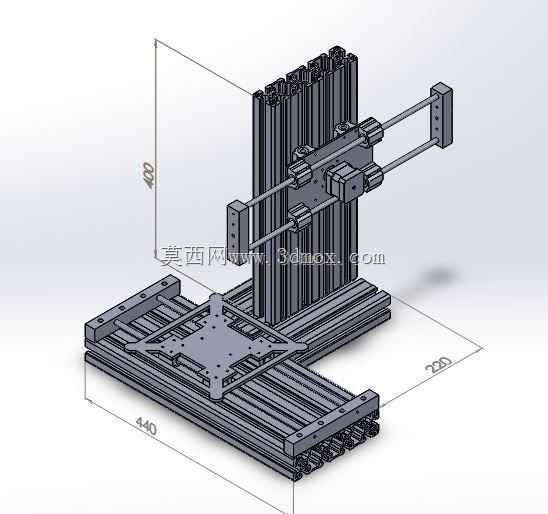

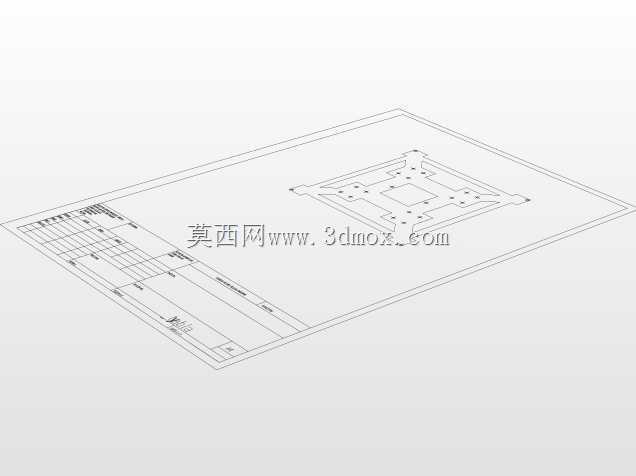

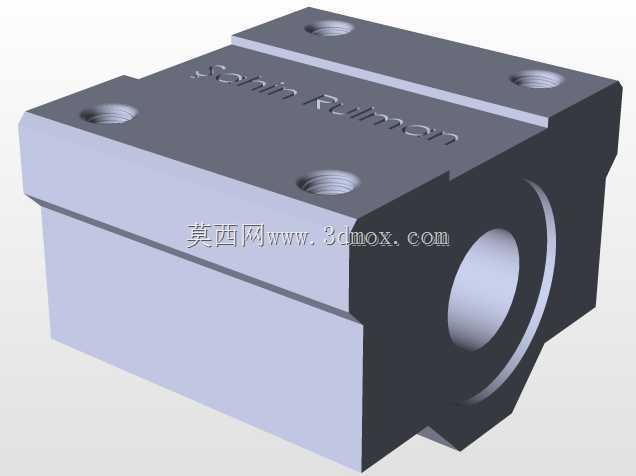

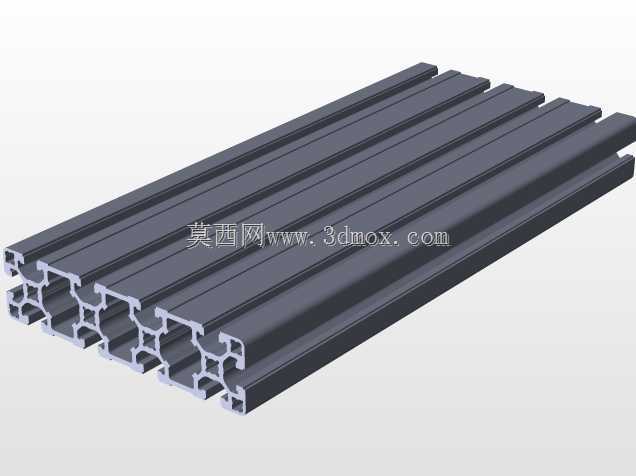

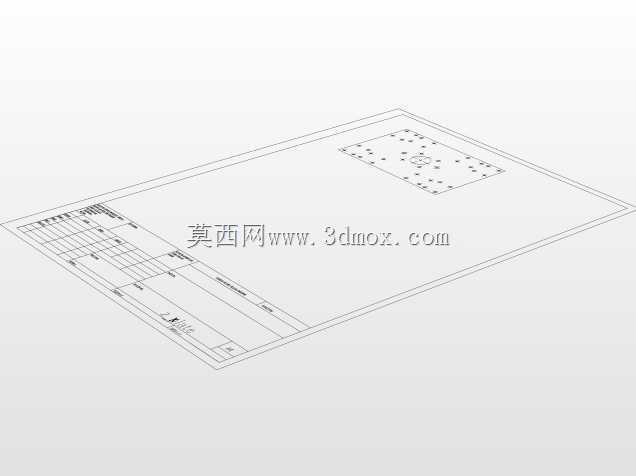

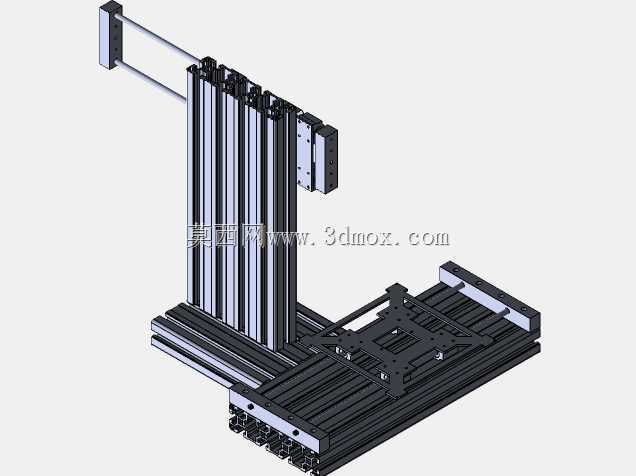

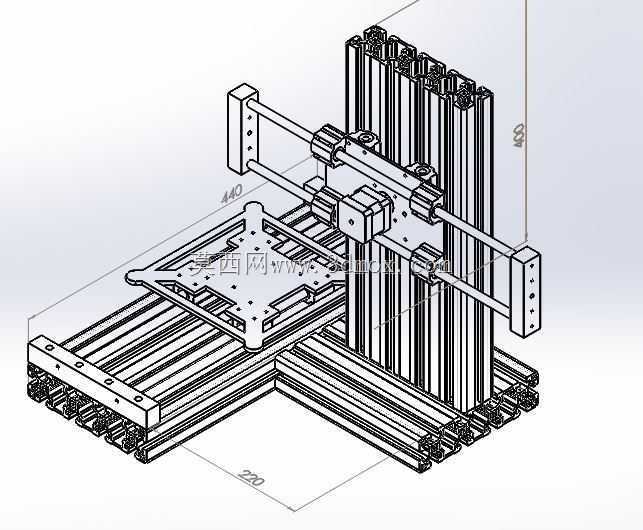

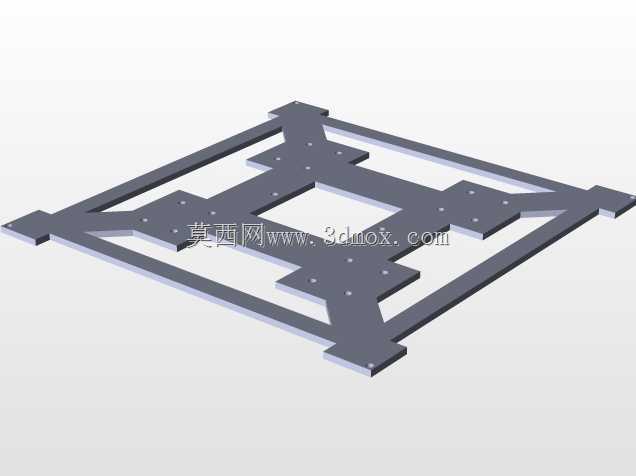

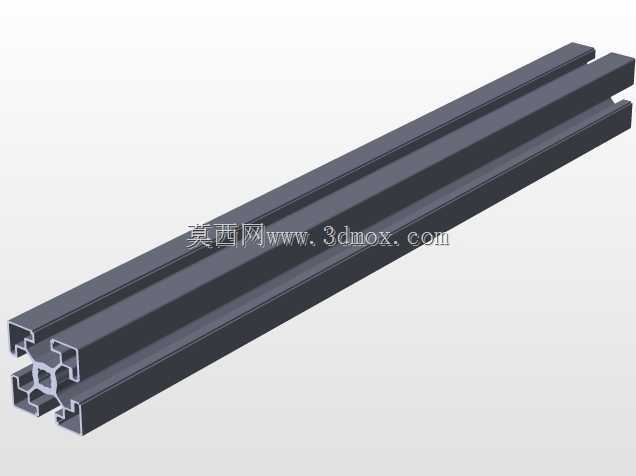

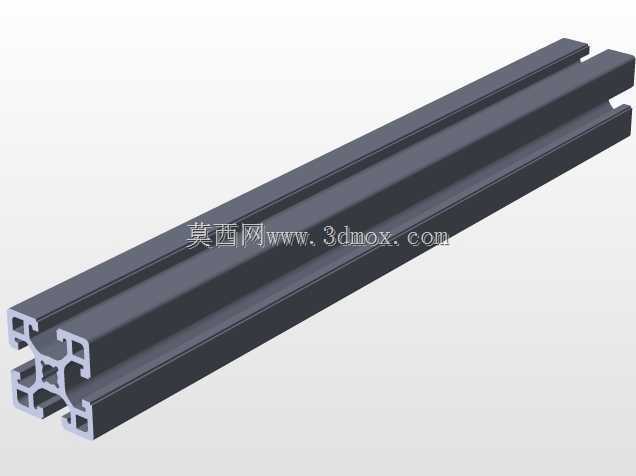

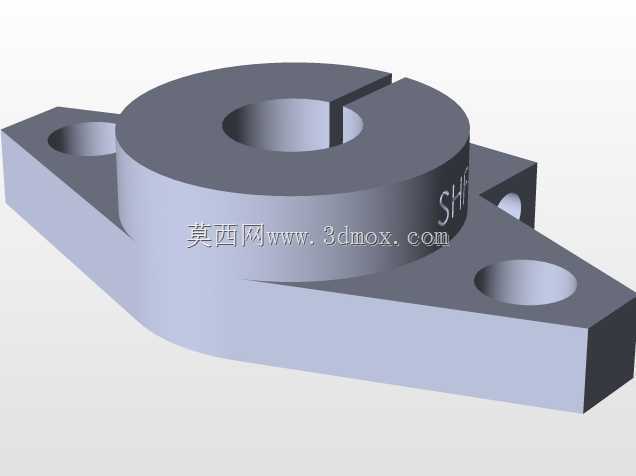

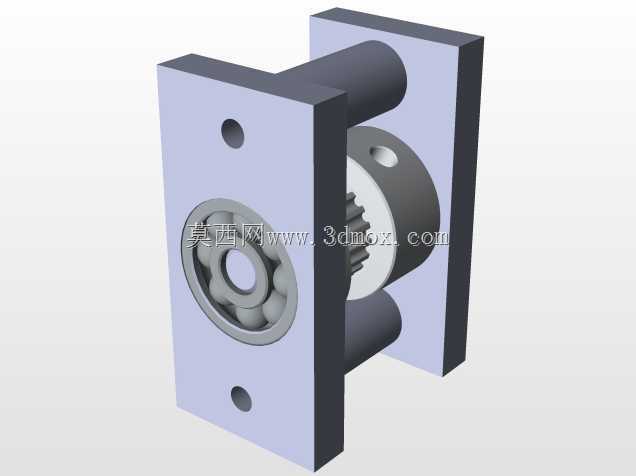

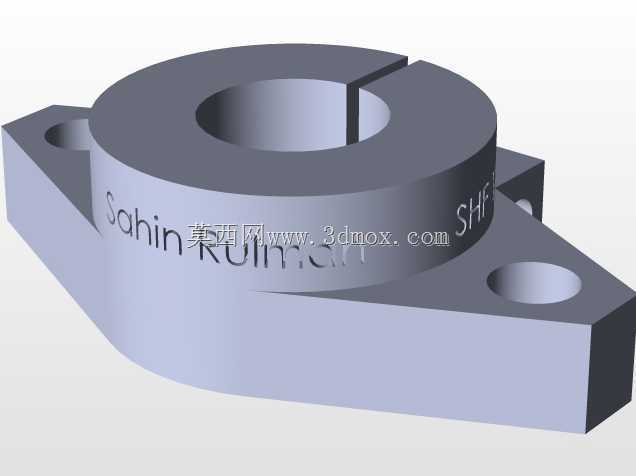

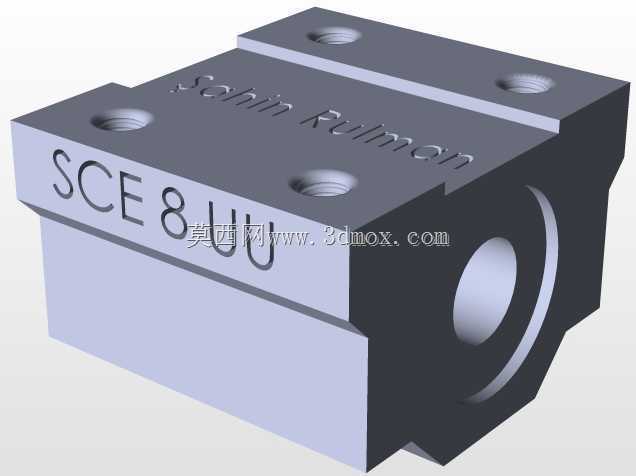

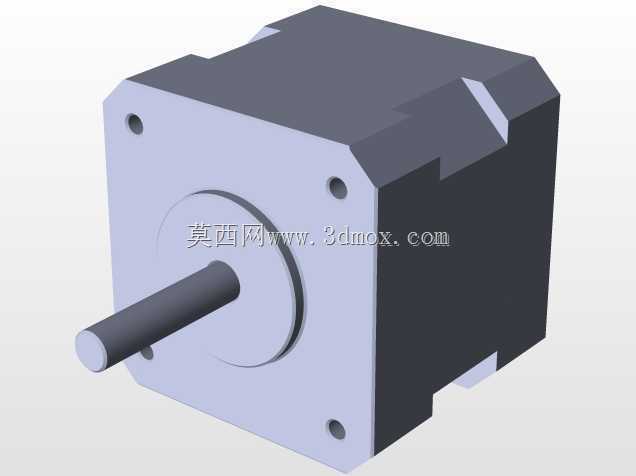

这套采用工业铝型材搭建的运动机架结构，主要面向桌面级熔融沉积成型打印设备的核心运动承载需求设计，整体采用L型布局的型材框架作为承载基底，底部横向铺设的双列平行铝型材构成Y轴运动的安装基准面，中间预留的镂空安装板用于固定打印成型平台，可通过T型螺栓灵活调整平台的水平度与安装高度，适配不同厚度的加热床组件安装。垂直方向竖立的整列铝型材作为Z轴的安装支撑，搭配双光轴直线导轨实现Z轴滑台的上下精准位移，滑台侧方延伸出的双平行光轴构成X轴的运动导向结构，挤出机构安装座可沿X轴光轴实现横向往复移动，三个运动轴的传动组件安装位均预留了同步带轮与丝杆的固定孔位，可根据负载需求选择同步带传动或滚珠丝杆传动方案，无需额外对型材进行二次打孔加工。从安装边界尺寸来看，底部Y轴方向的型材总长度为440mm，X轴方向的横向伸出总长度为220mm，Z轴方向的垂直安装高度为400mm，整体安装占用空间紧凑，可直接放置于常规桌面使用，各轴的运动行程可根据实际打印需求调整型材的裁切长度，实现不同成型尺寸的设备搭建。设计过程中充分考虑了铝型材的装配特性，所有连接位置均采用标准角码与T型螺母进行锁紧固定，无需焊接工序，装配人员可根据装配图纸快速完成整机组装，后期维护时也可快速拆解更换损坏的型材或传动部件。框架的型材槽口可直接嵌入走线槽，将各轴的电机线缆、限位开关线缆规整收纳在型材槽内，避免运动过程中线缆与运动部件发生干涉，同时提升整机外观的整洁度。底部框架的型材端面均预留了脚轮或可调脚杯的安装螺纹孔，可根据使用场景选择安装脚轮方便设备移动，或是安装可调脚杯调整整机水平度，抵消放置台面的平整度误差。X轴与Z轴的滑台安装板均采用镂空减重设计，在保证结构刚性的前提下降低运动部件的整体重量，减少运动过程中的惯性冲击，提升运动定位精度，滑台的限位开关触发片安装位也做了统一预留，可直接安装光电限位或机械限位开关，实现各轴的运动原点定位与行程限位保护，避免运动超程造成的部件损坏。
