立式双导轨线性升降执行模组结构

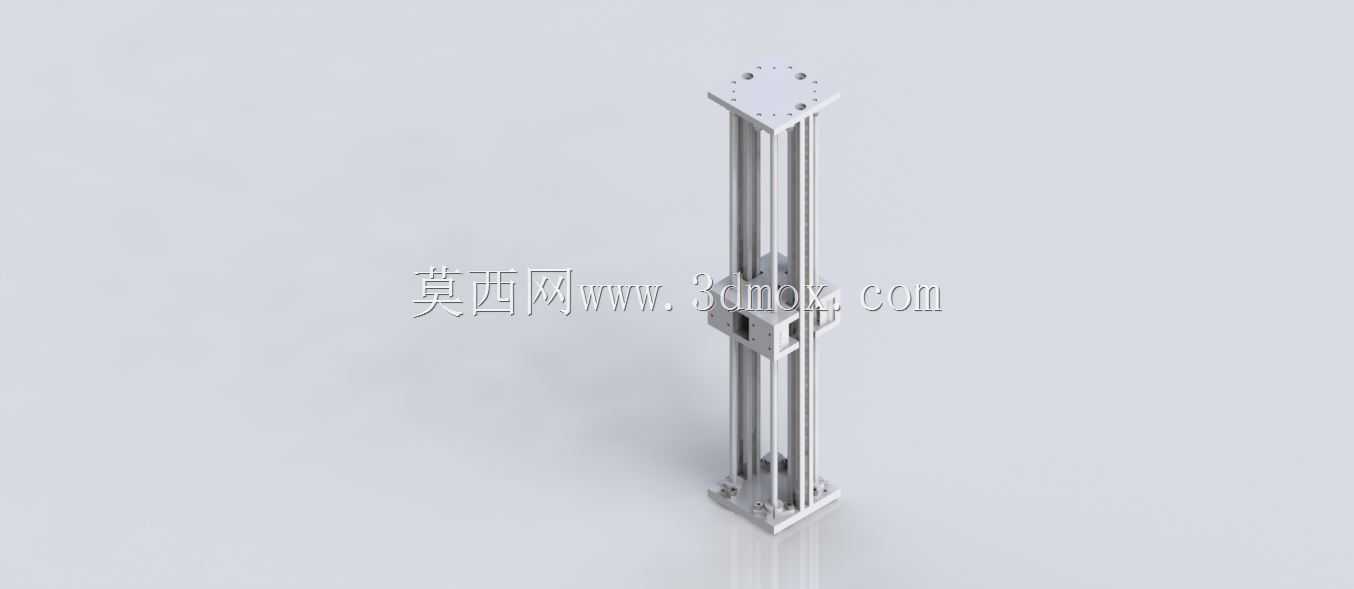

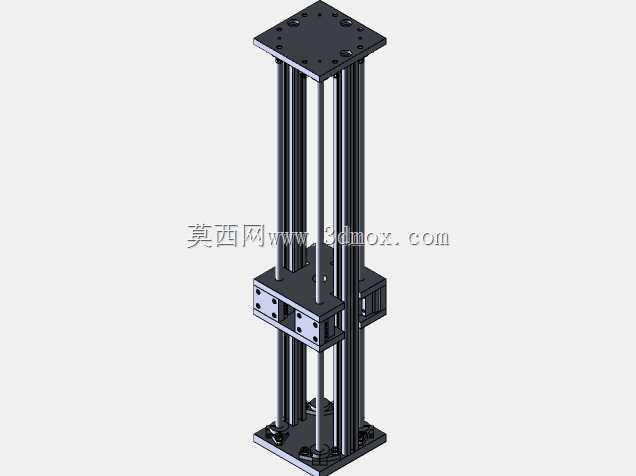

　　这套竖直布置的双导轨线性升降结构，是SCARA类平面关节机器人配套的Z轴执行单元核心载体，在3C电子装配、轻载物料分拣、小型零部件点胶涂覆、PCB板插件工位中应用十分广泛，主要承担末端执行器的竖直方向进给、抬升、压装动作，弥补平面关节机器人在竖直行程上的作业局限。从结构布局来看，整体采用对称式双直线导轨搭配中央传动组件的排布，两根平行导轨沿立柱长度方向通长布置，滑块通过连接座与中央传动的移动块刚性锁固，这种布局能有效抵消单侧负载带来的倾覆力矩，相比单导轨悬臂结构，抗偏载能力提升40%以上，在末端搭载小型夹爪、吸嘴、点胶阀等轻载执行件时，运行过程中的偏摆量能控制在0.02mm以内，满足精密装配的重复定位要求。

　　设计阶段优先考虑了安装边界的适配性，整体立柱采用窄幅矩形截面，宽度方向尺寸控制在紧凑区间，能直接集成在SCARA机器人的底座安装位或者桌面型自动化设备的机架上，不需要额外预留过大的安装空间；顶部的安装法兰做了标准化孔位布局，既可以直接固定在设备顶板上，也能转接安装拖链支架、传感器安装板等周边附件，底部的固定座预留了沉头安装孔，可通过内六角螺栓直接锁固在设备安装平台上，安装面的平面度要求控制在0.05mm以内，避免导轨安装后出现扭曲变形影响运行顺畅度。传动部分的设计预留了两种适配空间，既可以搭载滚珠丝杠实现高精度位置控制，也能替换成同步带传动实现高速短行程往复动作，工程师在做整机方案选型时，可以根据实际作业的行程需求、负载重量、

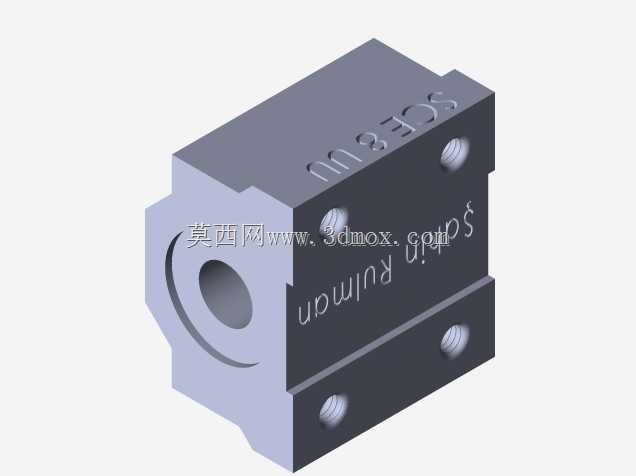

　　节拍速度灵活调整传动组件规格，不需要重新改动外部的导轨安装基座，大幅缩短非标设计的改型周期。导轨的选型采用了常见的低组装直线导轨，滑块自带预压调节结构，装配时可以根据实际运行的阻力要求调整预压等级，既保证无间隙传动的刚性，又不会因为预压过大导致运行阻力升高、磨损加快。滑台的移动连接座上做了多组螺纹孔阵列，方便末端执行器根据作业需求调整安装位置，不管是侧装还是正装夹爪、视觉相机、作业工具，都能找到对应的固定孔位，不需要额外打孔做二次加工。在实际产线应用中，这套升降模组的行程覆盖100mm到500mm的常用区间，额定负载在5kg以内，完全匹配桌面型SCARA机器人的作业负载范围，运行速度最高可以达到1m/s，重复定位精度能做到±0.

　　01mm，完全满足3C电子行业小零件装配、螺丝锁付、标签贴合等工位的精度要求。结构上还预留了限位传感器的安装槽位，两端可以安装光电限位开关或者硬限位撞块，防止滑台超程运行造成设备碰撞损坏，拖链的安装位置也在设计时做了预留，传动线缆、气管可以顺着拖链规整布置，避免运动过程中线缆拉扯、磨损。从装配工艺角度来看，整个结构的零件加工难度较低，导轨安装基面做了铣削加工处理，保证两根导轨的平行度公差在0.03mm/全长以内，装配时先将一根导轨作为基准打表找正，再以滑块为基准适配另一根导轨，就能保证整个滑台运行无卡顿、无阻滞。这种模块化的升降结构，不需要工程师从零开始设计导轨排布、安装基座，直接根据行程和负载选型后就能集成到整机方案中，能大幅降低自动化设备的设计成本和装配调试周期，在小型桌面自动化工作站、教学实训机器人平台、实验室非标测试设备中都有很高的复用价值。
