四通道循环式冷热交换换热结构

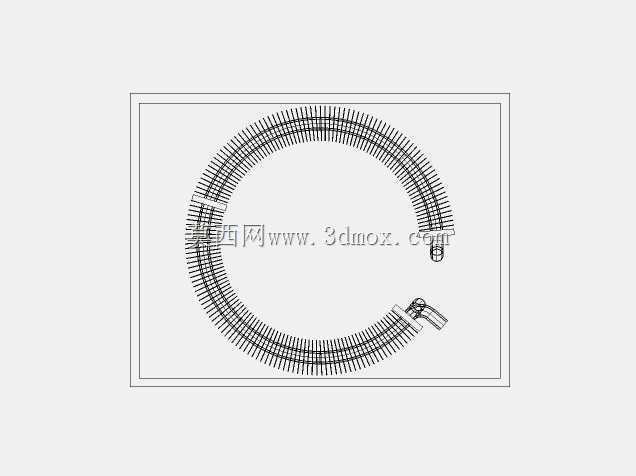

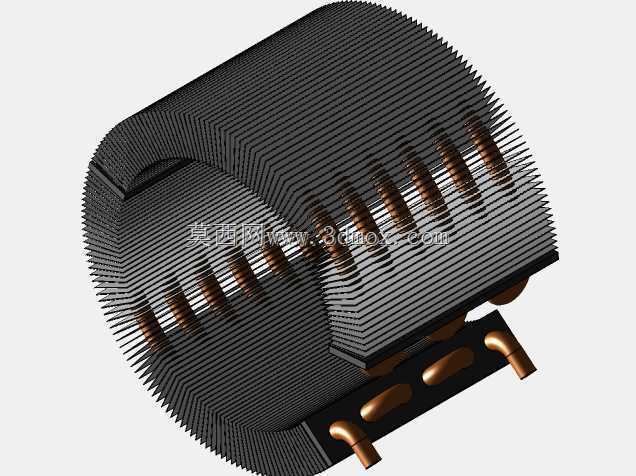

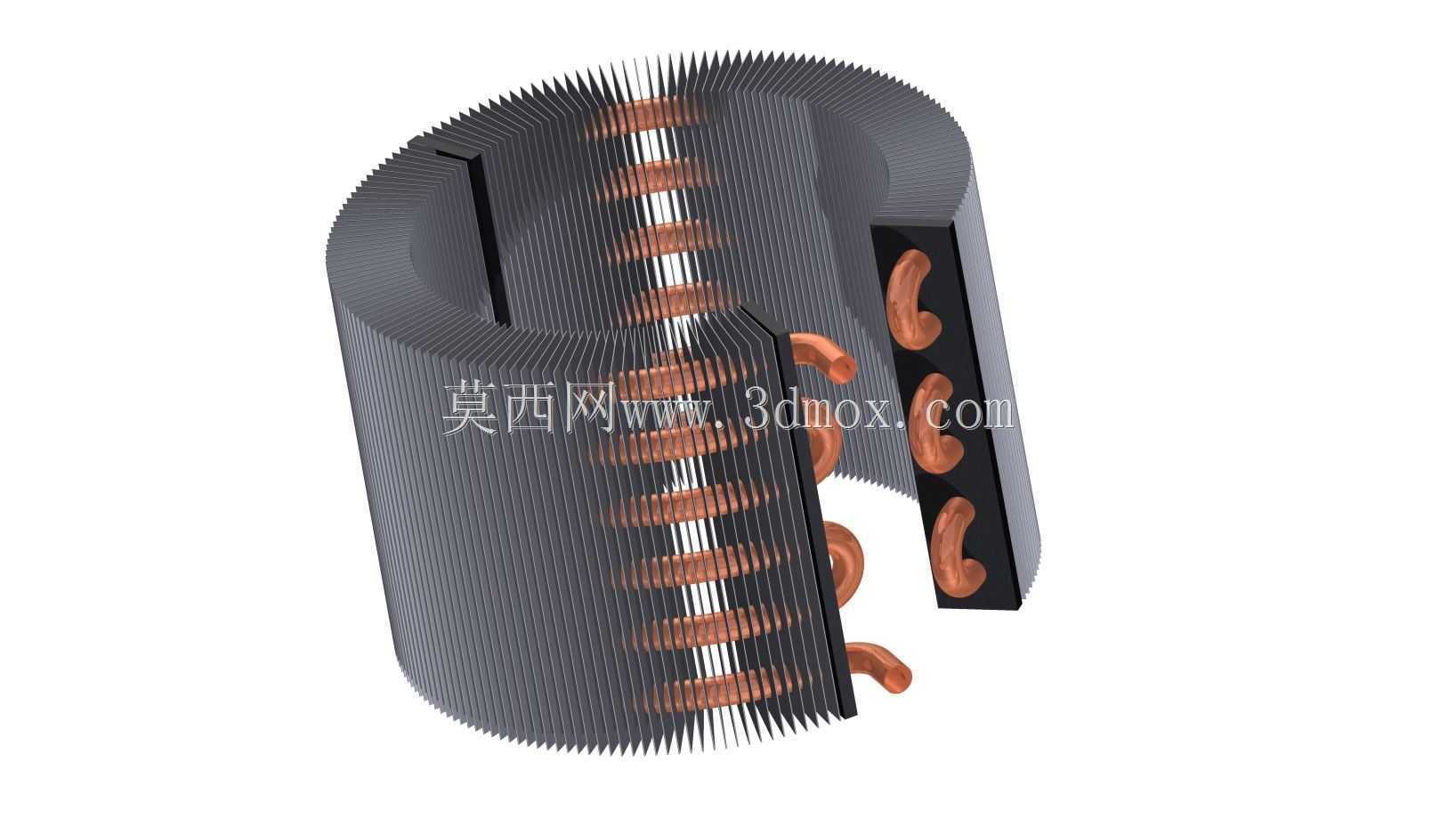

该换热结构主要适配中小型通风换热、温控设备的热量传递场景，常见于独立式空气温控单元、小型工艺流体冷却回路、商用通风系统的热回收段，承担两种不同温度介质间的热量传递职能，既可以实现高温介质的余热回收，也能完成低温介质的预热或冷却，在暖通空调、小型工业温控、商用制冷配套领域都有适配空间。结构采用环形卷制的翅片主体作为核心换热载体，翅片采用密集等距排布的薄型导热基材，通过增大与流经介质的接触面积提升换热效率，卷制形成的环形流道可以让介质在流动过程中形成稳定的紊流状态，避免层流导致的换热效率衰减，同时环形结构相比传统平直翅片组，在相同安装空间内可以布置更大的换热面积，压缩设备整体占用体积。内置的多组弯曲流道为第二种换热介质的流通通道，采用等距错位排布的方式嵌入翅片组内部，流道的弯曲走向可以延长介质在换热芯体内的停留时间，让介质与翅片基材充分接触完成热量交换，流道外壁与翅片基材采用紧密贴合的工艺处理，减少接触热阻，避免热量传递过程中的损耗。设计过程中优先考虑了安装适配性，整体采用同轴环形结构，安装时可直接对接圆形风道或管路接口，无需额外做异形转接结构，降低现场安装的加工成本；结构的轴向与径向尺寸预留了标准安装余量，可直接适配多数常规管径的通风、流体管路，安装边界可兼容现有多数中小型温控设备的芯体安装位，替换原有换热部件时无需改动设备主体框架。翅片的齿形间距经过匹配流速设计，在常规介质流速下既不会因为间距过小导致流阻过大增加风机或泵的负载，也不会因为间距过大导致换热面积不足影响换热效率，流道的弯折角度经过流场仿真优化，避免介质在流道内形成流动死区，减少局部积垢、流阻异常升高的问题。整体结构无多余冗余部件，芯体为一体化卷制成型，结构强度可满足常规工况下的振动、温度交变使用需求，长期运行过程中不易出现翅片倒伏、流道变形的问题，维护时仅需对表面浮尘做常规吹扫即可，无需复杂拆解保养。
