角型密齿铝制M2型散热构件

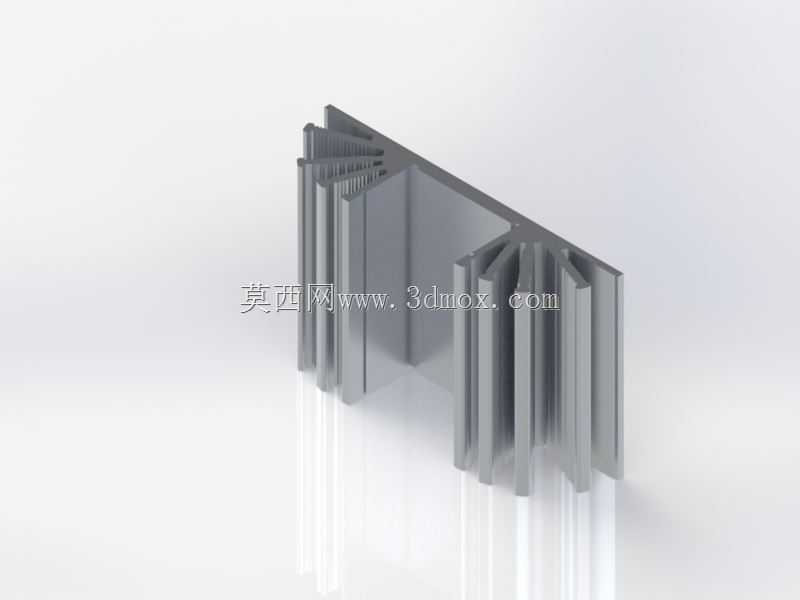

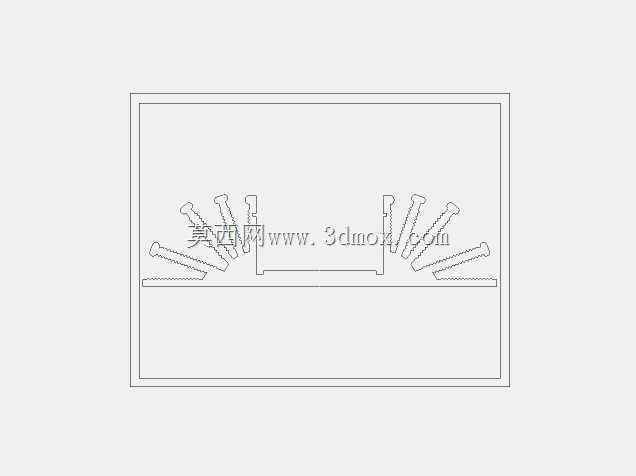

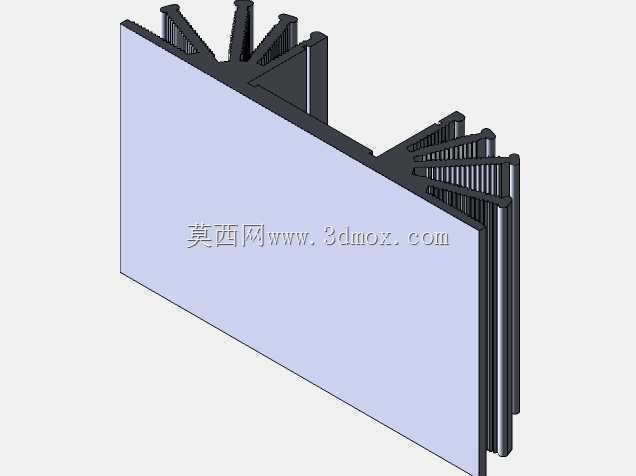

这款角型结构的散热构件，主要适配狭小安装空间内的功率器件散热需求，常见于工控功率模块、固态继电器安装座、小型整流单元的配套散热场景，区别于常规平板式直齿散热片，其90度弯折的基体结构可同时贴合两个垂直排布的发热面，无需额外增加转接安装板即可完成装配，能有效降低安装空间占用。从结构设计来看，基体采用一体挤压成型的铝合金材质，齿片分布在两个垂直的安装面上，靠近弯折内角的位置采用渐变齿高设计，避免内角处齿片过密导致的风阻堆积，让流经齿间的冷却气流可以顺着齿片斜向导出，减少散热死角；齿片厚度控制在1.2mm左右，齿间距保持3.5mm的均衡尺寸，既保证足够的散热接触面积，也不会因为齿缝过窄造成积灰堵塞，适配自然冷却与低风速强制风冷两种工况。安装边界上，两个垂直安装面的平面度控制在0.1mm以内，表面做本色阳极氧化处理，无需额外喷涂绝缘层即可满足常规电气绝缘要求，安装孔位采用沉孔设计，可适配M3、M4两种规格的固定螺钉，安装时不需要额外预留螺钉头部的突出空间，可直接贴装在设备壳体的内角位置。在实际选型应用中，这类角型散热构件多用于紧凑型工业电源、壁挂式驱动控制器的内部散热，当设备内部PCB板采用L型布局时，该散热件可以同时覆盖板上两个垂直布置的发热芯片，相比两个独立的平板散热片，能减少15%左右的安装空间占用，同时一体结构的热传导路径更短，热量可以快速从两个安装面传导至全部齿片，避免局部热堆积。设计过程中需要重点控制弯折内角处的圆角半径，圆角过大会导致发热器件无法完全贴合安装面，形成空气间隙增加热阻，圆角过小则会在铝挤成型时出现内角填充不足的缺陷，影响结构强度；齿片的拔模斜度控制在1:100，既保证挤压成型的脱模顺畅，也不会因为齿片上下厚度差过大减少有效散热面积。实际工况测试下，当两个安装面的总发热功率达到15W时，自然冷却工况下的温升可控制在30K以内，满足多数工业级电子设备的长期运行温度要求，若搭配小型轴流风扇做强制风冷，散热能力可提升至40W，适配更高功率的发热器件。
