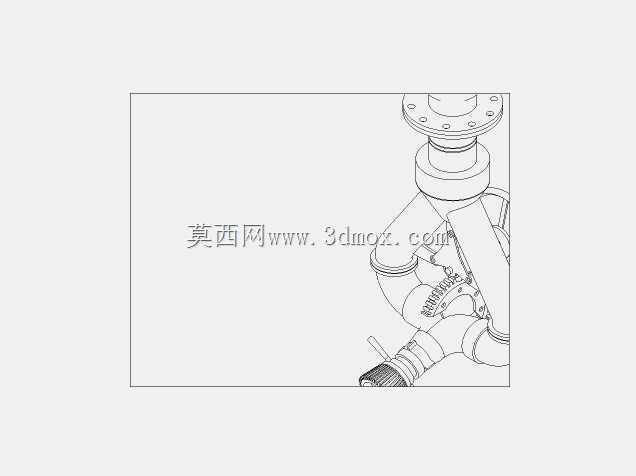

多通路管路对接装置结构设计

该对接装置主要应用于工业流体输送系统的管路接驳场景，常见于化工介质输送、市政供排水管网、工业制程流体分配等需要多管路汇通对接的工况中，核心作用是实现多根不同走向管路的稳定连通，同时可在对接位置预留流体参数监测点位，适配带燃烧状态监控需求的特殊流体输送工况。从结构设计逻辑来看，装置顶部采用标准法兰连接结构，法兰盘上均匀分布螺栓安装孔，可直接与对应通径的上游管路法兰通过螺栓紧固对接，法兰密封面可根据输送介质特性选配平面、凸面等不同密封形式，满足不同压力等级的管路连接要求。主体部分采用多通路分流结构，将上游单一通路的流体按照工况需求分配至多个侧向输出接口，各接口的通径可根据实际流量需求做差异化设计，部分接口预留了监测元件安装位，可直接安装温度、压力或者介质成分检测传感器，无需额外在管路上开孔焊接监测座，减少管路施工的焊接工作量与泄漏风险。装置下部设置带操作手柄的对接调节机构，可实现对接状态的快速锁止与脱开，在需要频繁拆装管路的检修场景下，无需拆卸全部法兰螺栓即可完成局部管路的断开操作，大幅提升管路检修的作业效率。从安装边界来看，装置整体的径向尺寸需匹配安装空间的管路排布间距，侧向各接口的伸出角度经过优化，避免相邻管路安装时出现操作空间干涉，各接口的连接端可根据需求选配螺纹、快插或者法兰连接形式，适配不同现场的管路连接标准。建模过程中对各流道的转弯位置做了圆弧过渡处理，减少流体在流道内的阻力损失，同时避免直角转弯位置出现介质沉积的问题，针对带固体颗粒的流体输送场景，流道内壁的过渡圆角可进一步加大，降低颗粒对管壁的冲刷磨损。装置的壁厚设计根据额定工作压力做了等强度校核，在法兰连接位置、接口根部等应力集中区域做了局部加厚处理，避免长期承压运行过程中出现结构开裂问题，外部操作手柄的握持位置做了防滑结构设计，带压操作时可避免打滑引发的安全隐患。
