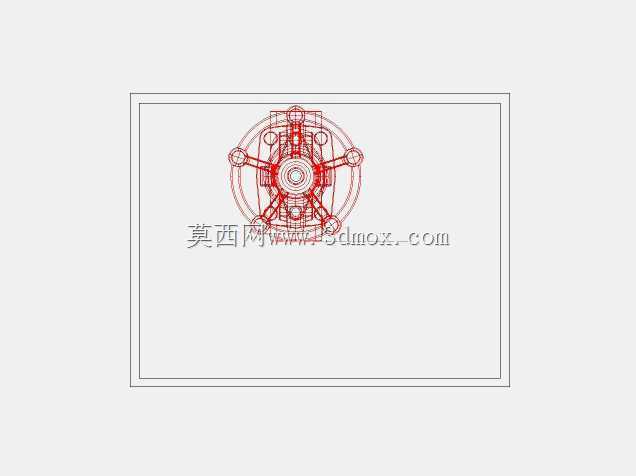

Class800承插焊截止阀三维结构设计

在石油炼化、高压化工输送、火电汽水系统这类高压严苛工况的管线上，承插焊连接的截止阀是截断介质通路的核心部件，Class800压力等级对应的公称压力适配多数高压工艺管线的设计要求，承插焊的连接形式相比法兰连接，没有额外的密封垫片泄漏点，焊接后与管线形成刚性整体，抗振动、抗温度交变的性能更优，适合长期在高压、温度波动频繁的管段服役。这款截止阀的设计围绕高压密封可靠性展开，整体采用直通式流道结构，介质从阀瓣下方进入、上方流出，关闭状态下介质压力作用在阀瓣密封面背侧，能辅助增强密封比压，避免高压下密封面出现渗漏。阀杆采用暗杆配套升降式结构，手轮旋转时阀杆只做轴向升降不做周向转动，既减少了阀杆与填料的摩擦损耗，也能避免阀杆外露部分被介质腐蚀，适配化工场景下的腐蚀性介质输送需求。建模过程中优先保证安装边界的准确性，承插焊端的内孔尺寸、承插深度严格匹配对应压力等级的管线外径公差，阀体两端的同轴度公差控制在0.05mm以内，避免焊接后出现管线应力集中。密封结构采用锥面密封配合柔性石墨填料，阀瓣密封面堆焊硬质合金，硬度达到HRC40以上，能承受高压介质的长期冲蚀，填料函部分设置多级填料压盖，通过压盖螺栓的预紧力均匀压实填料，避免阀杆升降过程中出现外漏。结构设计上充分考虑了现场维护的便利性，手轮与阀杆的连接采用方榫配合，拆卸时无需专用工具即可快速更换手轮，阀盖与阀体的连接采用高压螺栓紧固，中法兰处设置金属缠绕垫片，能承受Class800等级下的压力波动。流道部分做了平滑过渡处理，减少介质在阀腔内的涡流阻力，降低阀门全开状态下的流阻系数，减少长期运行过程中的能量损耗。建模时对所有运动部件做了干涉检查，阀瓣升降全行程范围内与阀座、阀腔内壁无卡滞，填料压盖升降时与阀杆的同轴度满足装配要求，所有连接螺纹的公差配合符合普通螺纹公差标准，能直接适配标准紧固件的选型采购。
