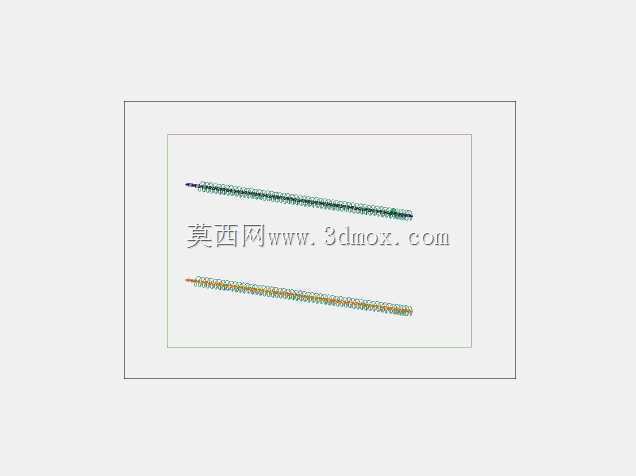

螺旋输送设备结构三维设计方案

在散料连续输送的工程场景中，螺旋输送设备是粉体、颗粒状物料短距离转运的核心执行单元，常见于粮食加工、建材生产、化工配料、污水处理等工况，承担水平或小倾角状态下的物料密闭输送任务，可有效避免散料在转运过程中出现扬尘撒漏、受潮污染的问题，适配从车间料仓出料到配料工位进料的多段衔接需求。本次设计的螺旋输送结构，核心围绕密闭输送、低残留、运行平稳的工程需求展开，整体采用管式壳体搭配连续螺旋叶片的结构形式，螺旋叶片沿中心轴等距焊接固定，叶片边缘与壳体内壁预留均匀的装配间隙，既避免运行过程中叶片剐蹭壳体产生异响与磨损，也能减少物料在壳体内壁的粘附残留。设计过程中优先考虑安装边界的适配性，整体采用长直型卧式布局，两端配置带密封结构的端座用于支撑中心转轴，端座处预留标准法兰接口，可直接对接上游料仓出料口与下游设备进料口，无需额外制作转接连接件，降低现场安装的配做工作量。从功能特性来看，该结构可通过调整螺距与转速匹配不同物料的输送特性，针对流动性较好的颗粒物料可采用较大螺距提升输送效率，针对易结块的粉体物料可适当缩小螺距、搭配带破拱作用的变距叶片段，避免进料口处物料架桥堵塞。壳体两端的密封结构采用填料密封形式，可适配常规工况下的防尘密封需求，若用于有气密性要求的化工物料输送，也可直接替换为机械密封结构，无需改动主体安装尺寸。中心轴采用整根圆钢加工制作，避免分段拼接带来的同轴度误差，减少长轴运行过程中的径向跳动，延长两端支撑轴承的使用寿命。进料口设置在壳体端部上方，采用方形法兰接口适配常见的料仓出料口尺寸，出料口设置在壳体尾部下方，可根据现场安装需求调整出料口的周向角度，适配不同方向的接料设备布局。整体结构无复杂异形构件，所有零部件均采用常规机械加工工艺即可制作，螺旋叶片可采用分段拉伸成型后焊接的工艺制作，加工难度低，后期维护时仅需定期检查两端轴承润滑状态与叶片磨损情况即可，运维成本较低，适配多数中小产能散料处理生产线的输送需求。
