萨林根进料输送机架体结构三维设计

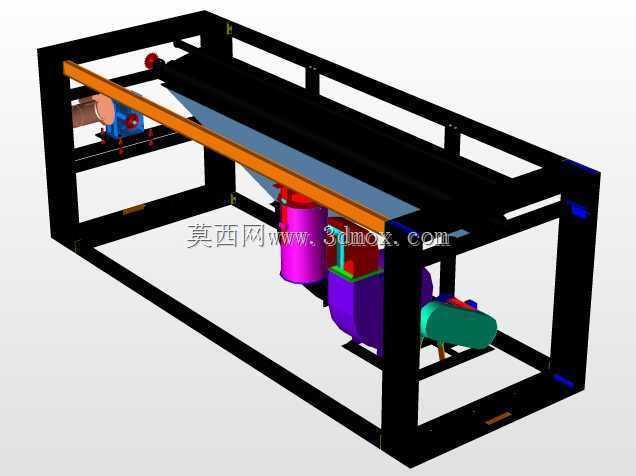

该架体结构主要面向散料、块状物料的连续进料输送场景，常见于粮食加工、建材分选、轻工包装生产线的上游进料段，承担承接上游来料、均匀向后续加工工位输送物料的核心作用，可适配不同粒度的干性物料输送需求，避免进料段出现堵料、撒料、来料不均的问题。从结构设计来看，整体采用矩形钢管拼焊形成框架式承载主体，框架的上下层布局做了明确的功能分区：上层预留输送面安装空间，可适配皮带式或刮板输送组件的安装，侧边预留传动辊、张紧机构的安装位，端部设置的传动连接座可直接对接驱动端的动力输出，无需额外做转接支架设计；下层框架预留了动力单元、集料导流组件的安装空间，图中可见的多组彩色腔体为不同功能的集料、导流、除尘对接结构，可在输送过程中完成物料的初步导流、杂尘收集，减少后续工位的处理压力。设计过程中优先考虑了安装边界的适配性，整体架体的长宽尺寸按照常规生产线的进料工位预留空间做了匹配，底部框架预留了地脚安装孔位，可直接通过膨胀螺栓固定在车间水泥地面，也可加装脚轮实现工位的灵活移动；架体的横梁排布做了受力优化，上层承载横梁的间距根据输送物料的最大堆载重量做了等距排布，避免长期受载后出现横梁下挠变形的问题，侧边的纵梁做了加高处理，既可以作为输送面的侧边挡边安装基准，也能防止物料在输送过程中从侧边撒落。传动端的安装位做了同轴度公差预留，安装驱动辊、轴承座时可通过调整垫片微调中心高，保证传动组件的运行同轴度，减少运行过程中的振动和异响；下层的动力单元安装位做了减震垫安装面的预留，可降低电机运行时的振动传递到整个架体，提升设备运行的稳定性。架体的表面处理可根据使用场景做适配，在粮食加工等卫生要求较高的场景可做喷砂镀锌处理，在建材、矿山类场景可做重防腐喷漆处理，不同场景下无需改动主体结构，仅调整表面处理工艺即可适配使用需求。
