油气田高架放空火炬系统结构设计

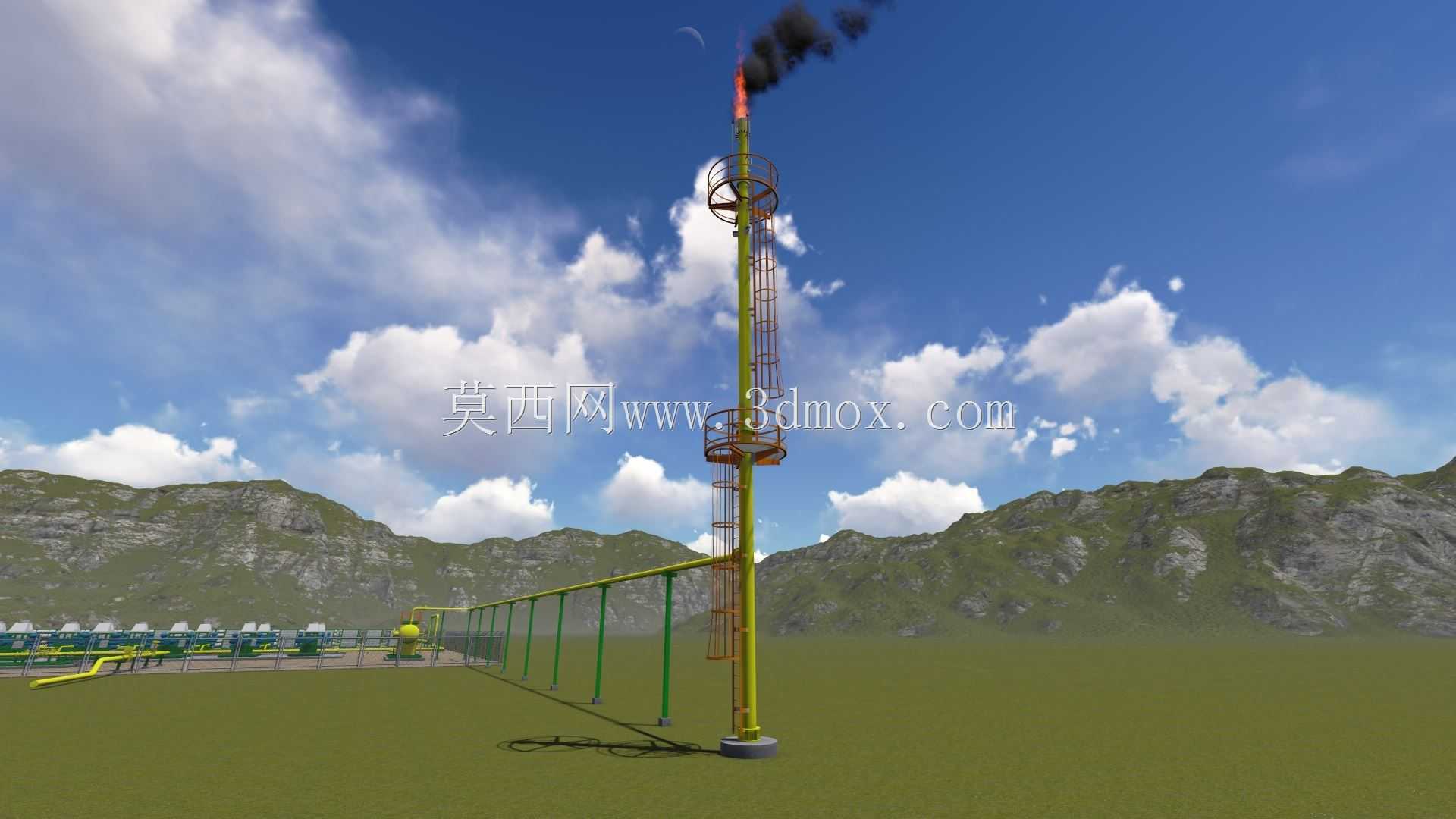

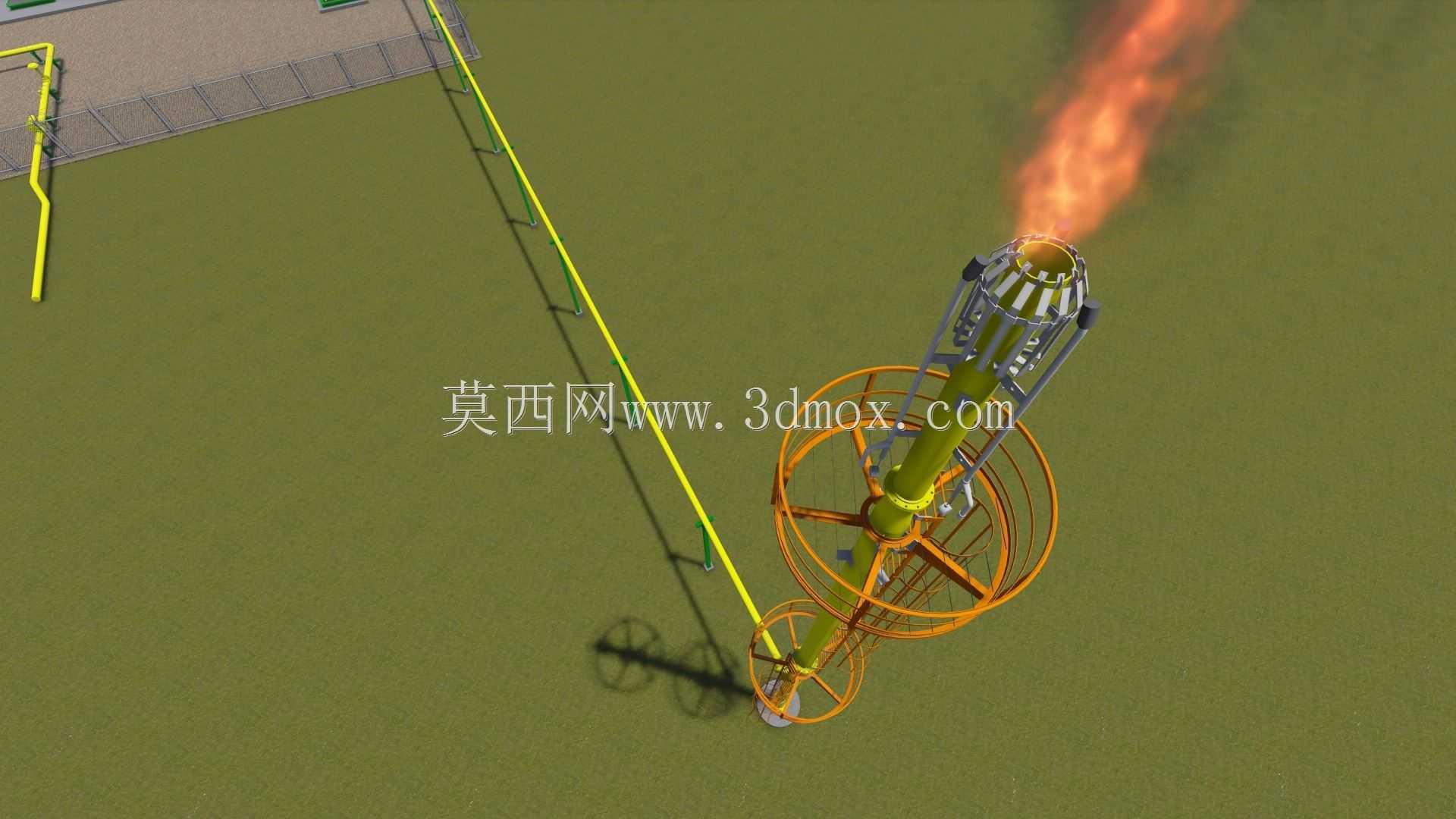

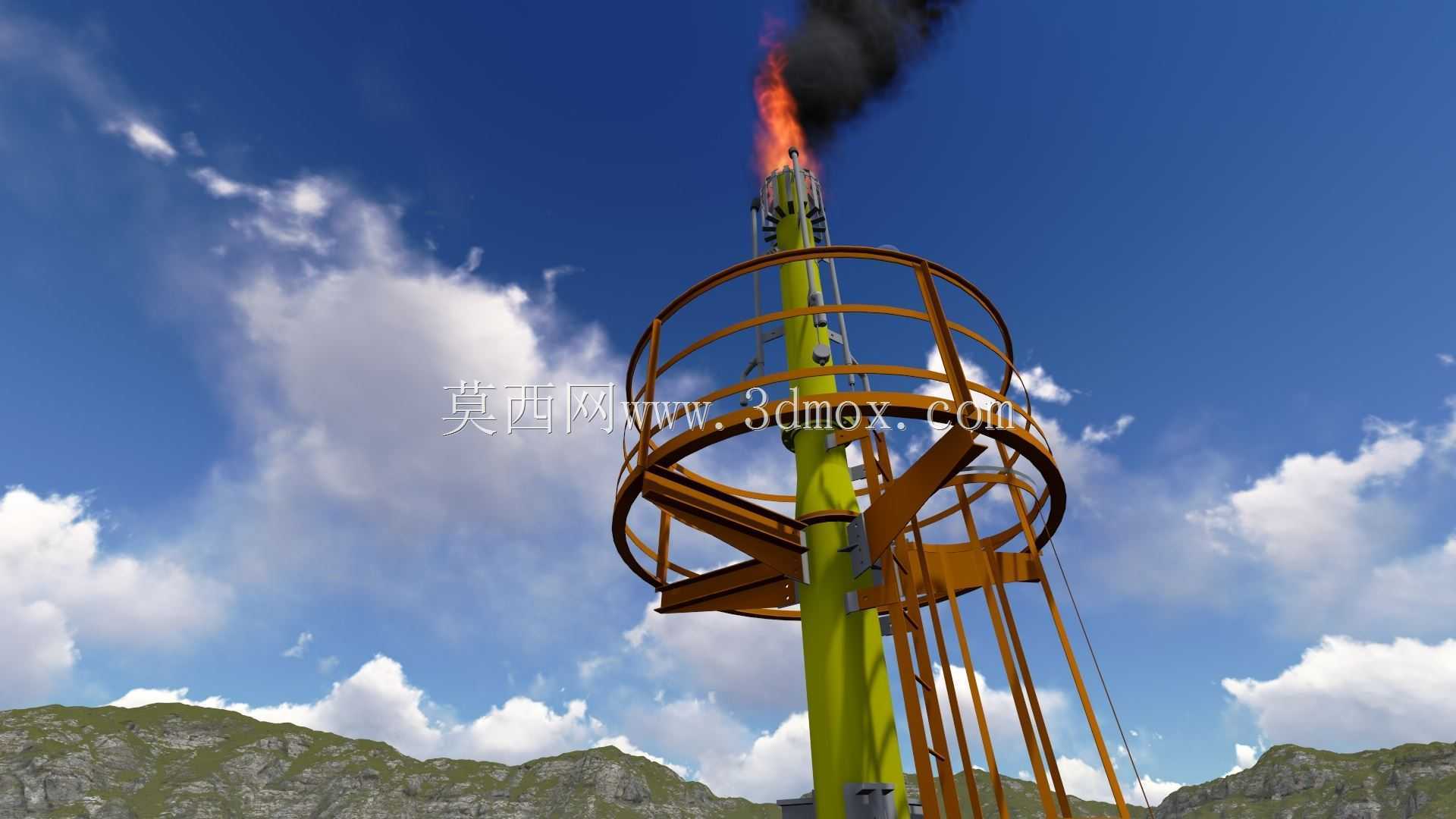

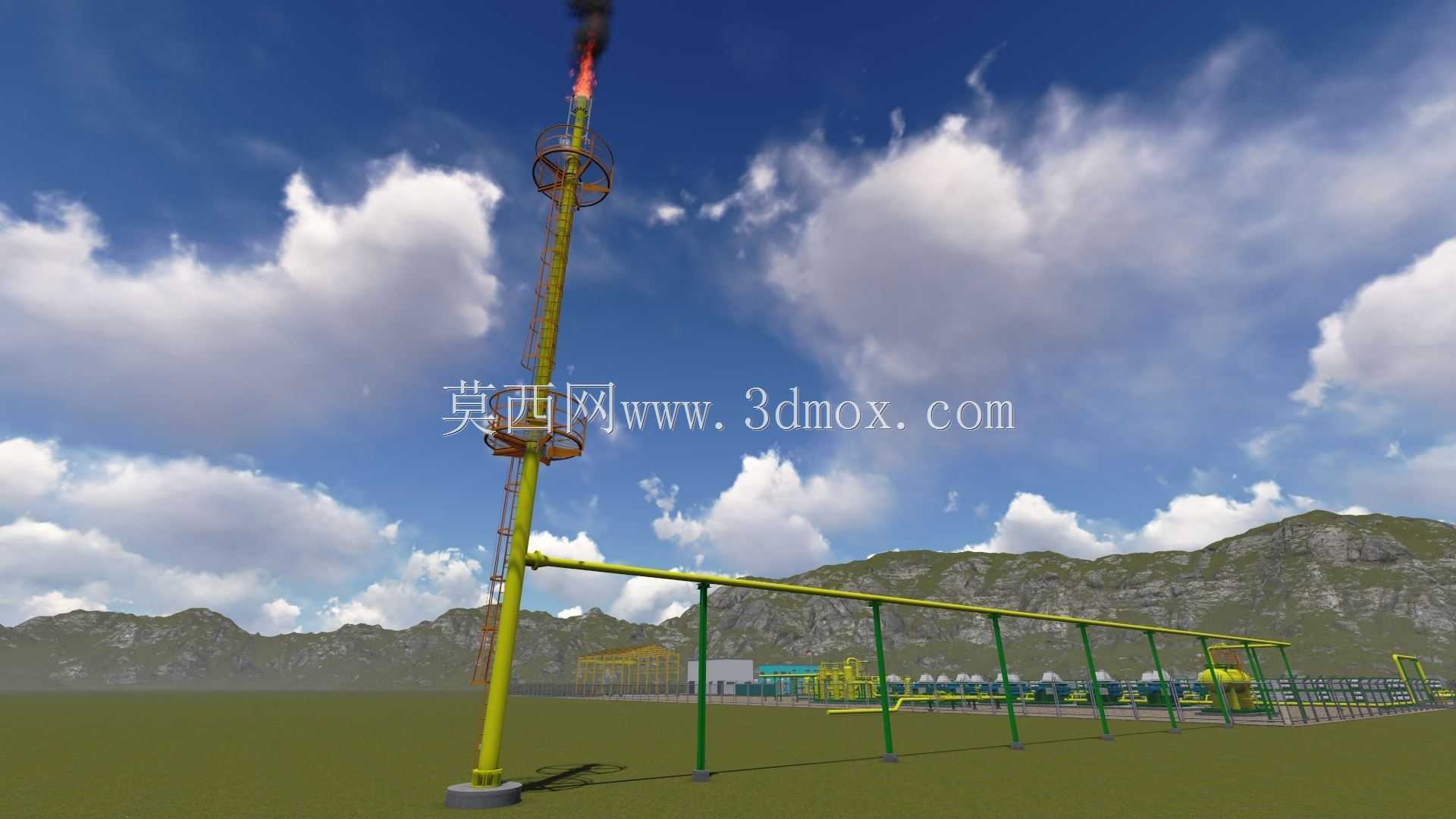

这套放空火炬设施主要应用在油气田集输站场、天然气处理厂、炼油化工装置区的放空系统末端，承担生产过程中超压泄放气体、检修置换废气、事故状态下紧急排放可燃气体的燃烧处理功能，避免可燃气体直接扩散至大气引发爆炸、中毒等安全风险，是油气生产场站必备的安全环保设施。从结构设计来看，主体火炬塔架采用直立高耸式结构，整体采用型钢焊接成型，沿塔架高度方向设置了多层环形操作检修平台，平台周边设置符合安全规范的防护栏杆，配套沿塔架通长布置的直爬梯，爬梯设置护笼结构，满足运维人员攀爬至各层平台开展点火装置检修、火焰监测设备校准、阻火元件更换等作业的通行需求，爬梯踏步间距、护笼间隙均符合高空作业安全防护的相关要求。火炬筒体底部设置混凝土配重基础，基础与筒体底部采用法兰螺栓连接，安装时需校核基础的水平度与承载能力，确保高耸结构在极端大风天气下的抗倾覆稳定性，筒体底部连接进站放空汇管，汇管沿地面管架敷设接入站场放空总管，管架采用立柱加横撑的钢结构形式，支撑放空管道保持合适的敷设坡度，避免管段内积液影响气体输送。设计过程中首先需要核算火炬的安全排放高度，结合场站所在区域的全年主导风向、周边设施的防火间距要求、热辐射影响范围确定筒体总高度，确保燃烧产生的热辐射不会对站场内操作区、周边居民区的人员活动造成影响，同时要满足排放气体的扩散高度要求，避免未完全燃烧的有害气体在近地面区域积聚。筒体顶部设置长明灯点火装置与火焰监测组件，点火管线沿爬梯侧部敷设，配套设置阻火设备防止回火引发管网爆炸，顶部燃烧口设置稳焰结构，保证不同排放流量下的火焰稳定性，避免大风天气下火焰被吹熄引发可燃气体泄漏。安装边界方面，火炬筒体与周边建构筑物、其他工艺设备的防火间距需符合石油天然气工程设计防火规范的相关要求，地面放空管道的管架高度需满足场地排水、人员通行的净空要求，爬梯底部距离地面设置合适的起始高度，防止非运维人员随意攀爬，各层检修平台的尺寸需满足人员操作、设备拆装的作业空间需求，平台与筒体的连接节点采用焊接加筋板的结构形式，保证高空作业的结构承载安全。
