油浸式三绕组电力变压器结构模型

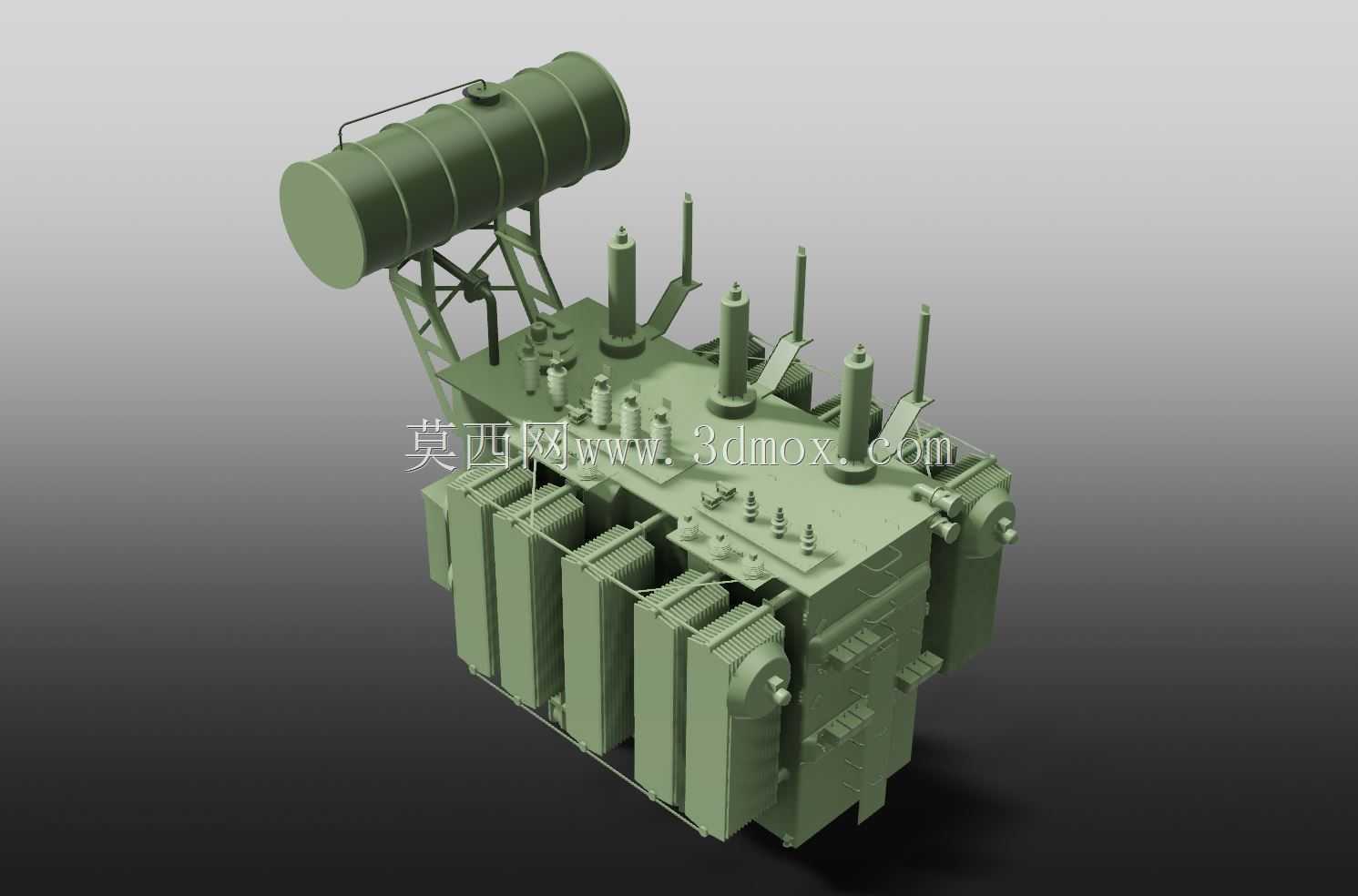

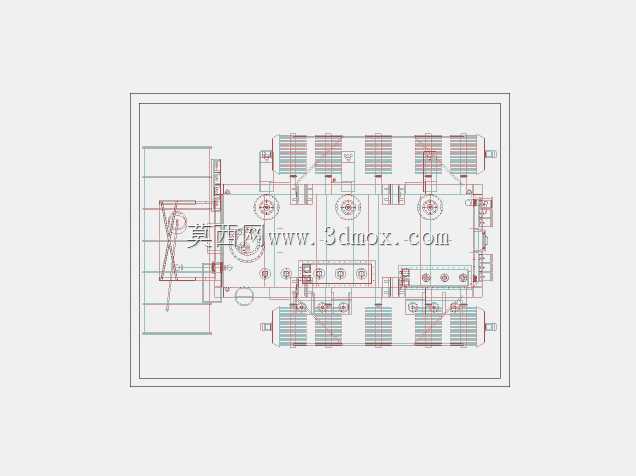

该模型还原的是三绕组油浸式电力变压器，这类设备主要部署在区域变电站、工业厂区总降站场景中，承担110kV及以下电压等级的电能转换、电压调配与电网隔离功能，是输配电网络中衔接高压输电侧与中低压配电侧的核心节点设备。从结构设计逻辑来看，模型完整复现了设备的核心组成：顶部卧式布置的储油柜用于补偿变压器油因温度变化产生的体积胀缩，避免油箱内部出现负压或油液溢出，同时通过呼吸器连通外部空气，阻隔潮气进入油室降低绝缘性能；高低压套管按照电压等级错落排布，高压侧套管更长、绝缘爬距更大，适配更高电压等级的绝缘要求，低压侧套管间距更宽，适配大电流输出的接线需求，套管根部的密封结构在模型中也做了细节还原，对应实际设备中防止油液渗漏、保障绝缘强度的设计要求。油箱本体采用波纹式散热结构，多组并排的散热片增大了与空气的接触面积，依靠油液自然对流完成热量散发，无需额外强制风冷即可满足额定容量下的散热需求，适合户外长期无人值守运行。模型中油箱顶部的分接开关操作结构、压力释放阀、油温传感器安装位都做了对应还原，这些部件是实际运维中调整输出电压、监测设备运行状态、释放内部故障压力的关键结构。从安装边界来看，这类设备的底部预设了通用安装槽钢的固定孔位，安装时需要预留顶部套管的安全绝缘距离，侧面保留散热所需的通风间隙，同时要兼顾储油柜侧的运维操作空间，设备整体重心偏低，适配户外变电站的混凝土基础安装要求。建模过程中严格遵循电力变压器的结构比例，各部件的装配关系完全匹配实际生产装配逻辑，比如储油柜与油箱之间的连通管路、瓦斯继电器的安装位置、散热片与油箱的焊接连接结构都做了准确复现，能够用于输变电场景的布局仿真、设备结构教学、运维培训的可视化展示，也可以作为变电站三维数字化交付的设备族库组件使用，帮助设计人员在前期规划阶段校验设备安装间距、管线排布的合理性，避免现场施工时出现空间干涉问题。
