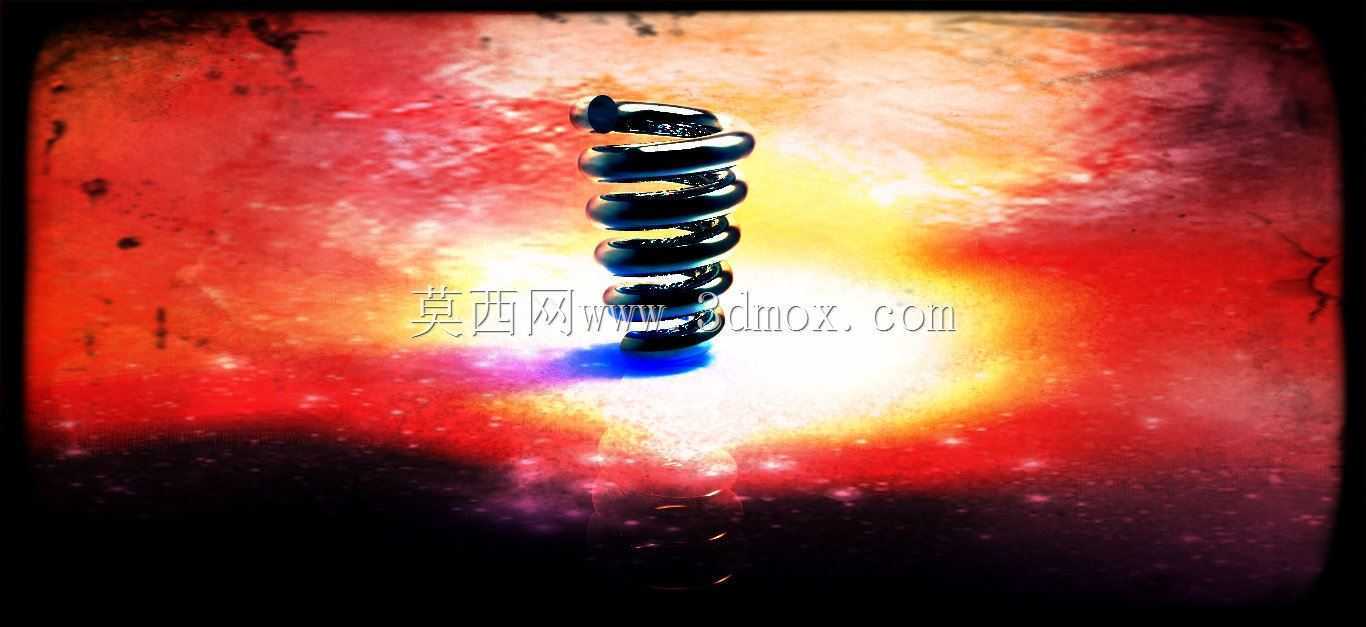

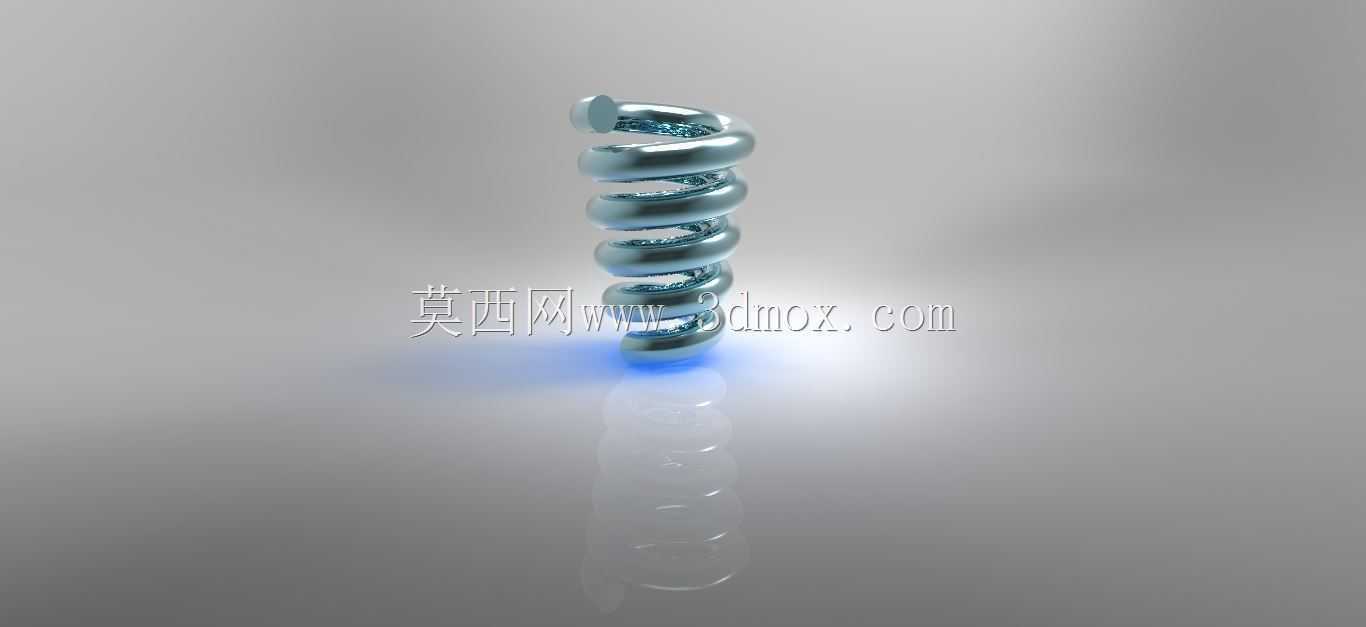

等节距圆柱螺旋压缩弹簧结构设计

这款圆柱螺旋压缩弹簧是机械传动与缓冲系统中极为常见的弹性储能元件，日常选型与结构设计中，这类弹簧的应用覆盖了从民用家电到重型工业设备的极广场景，小到电器开关的触点复位结构，大到工程机械悬架的缓冲组、冲压设备的卸料复位机构、阀门的启闭复位组件，都能见到同结构弹簧的身影。设计这类弹簧时，首先要匹配安装空间的边界约束，弹簧的外径需要适配安装导杆或者安装孔的内径，预留合理的配合间隙，避免工作过程中出现卡滞、偏磨的问题；弹簧的自由长度需要结合预压量与工作行程来确定，保证在最大压缩量状态下，圈与圈之间仍保留合理的间隙，避免并圈冲击带来的刚度突变与疲劳损伤。从结构特性来看，这款弹簧采用等节距设计，刚度线性度表现稳定，在额定载荷范围内，压缩量与载荷输出的线性关系可控，便于在设计阶段做受力校核与行程匹配。弹簧两端采用并紧磨平的端部结构，安装时端面支撑面的垂直度有保障，受压时不会出现侧向偏移，能有效降低非轴向力带来的额外损耗，延长弹簧的实际使用寿命。在实际设备运行过程中，这类弹簧主要承担三个核心功能：一是缓冲吸能，在设备受到冲击载荷时，通过自身的弹性变形吸收冲击能量，降低刚性碰撞对设备主体结构的损伤；二是复位驱动，在往复运动机构中，当驱动外力撤除后，依靠弹簧的回弹力带动运动部件回到初始位置，保证机构循环动作的可靠性；三是力值维持，在密封、夹紧类结构中，提供持续稳定的压紧力，保证密封面贴合度或者夹紧结构的夹持力不出现松脱。建模过程中需要重点关注螺旋升角、簧丝直径、中径这几个核心参数的匹配关系，簧丝直径的选取直接决定弹簧的承载能力，中径与簧丝直径的比值也就是旋绕比，需要控制在合理区间内，旋绕比过大容易导致弹簧刚度不足、工作时出现失稳弯折，旋绕比过小则会卷制加工难度提升，同时弹簧内侧的应力集中系数会显著升高，容易在循环载荷下出现断裂失效。另外弹簧的有效圈数直接决定刚度值，相同簧丝直径与中径的前提下，有效圈数越多弹簧刚度越低，相同载荷下的变形量越大，设计时需要结合实际需要的工作行程与载荷特性来调整有效圈数，端部的并紧圈数一般取1到2.5圈，这部分圈数不参与弹性变形，主要作用是提供平整的支撑端面，保证安装后的受力均匀性。做三维建模时还要注意弹簧工作状态的并紧高度校核，确保最大工作压缩量下弹簧的高度高于并紧高度，避免长期处于并圈状态导致塑性变形，丧失弹性性能。
