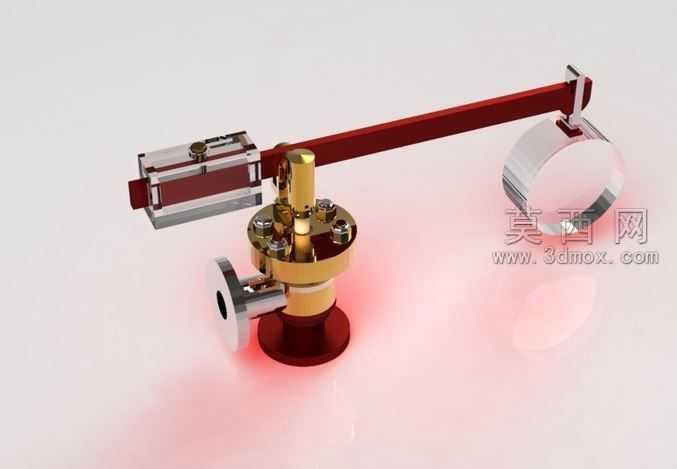

杠杆式重载安全阀三维结构设计模型

本模型为杠杆式安全阀的完整三维结构设计成果，建模过程严格遵循杠杆式安全阀的实际工作原理与机械结构逻辑，采用自底向上的建模思路完成全零件建模与总装配合。首先对核心承压阀体进行建模，基于阀体的流道走向、连接法兰尺寸、阀座密封面结构完成基础特征绘制，对阀体上的螺栓连接孔、阀杆导向腔、介质进出口通道做了精准的特征还原，保证阀体部分的壁厚、过渡圆角、安装基准面都符合阀门类零件的设计规范。随后完成阀瓣、阀杆、密封组件的建模，针对阀瓣与阀座的密封配合面做了公差层面的特征预留，还原了密封件的安装槽结构，保证泄压动作时阀瓣的升降行程符合设计要求。杠杆与配重组件是本模型的核心特色部分，建模时精准还原了杠杆的支点结构、配重块的安装滑槽、重锤的锁紧定位结构，对杠杆与阀杆顶端的接触传动结构做了细节刻画，包括接触端的耐磨衬套结构、杠杆支点的销轴连接结构，同时还原了杠杆端部的手动启阀吊环结构，方便模拟手动泄压的操作场景。材质与渲染阶段，针对不同零件的实际材质做了区分设置：阀体与阀盖等承压铸钢件采用哑光金属红铜质感材质，搭配金属粗糙度与环境反射参数还原铸钢件的厚重质感；杠杆采用深红哑光烤漆金属材质，配重块采用亮面镀铬金属材质，螺栓、销轴等标准件采用不锈钢亮面金属材质，密封垫片采用非金属橡胶质感材质，渲染时采用柔和的影棚布光，搭配浅灰色背景突出模型的结构层次，对密封面、配合接触面做了局部高光处理，清晰展示各零件的装配关系。模型完整还原了杠杆安全阀的工作逻辑：通过移动配重块在杠杆上的位置调整泄压整定压力，当介质压力超过设定值时，阀瓣受介质推力向上运动，带动杠杆绕支点转动抬起配重，实现介质泄压；压力回落至设定值后，配重通过杠杆将阀瓣压回阀座实现密封，模型中所有活动部件都保留了正确的运动自由度，可直观演示安全阀的启闭动作过程，各零件的装配约束完全符合实际装配工艺，不存在干涉错位问题，可用于阀门结构原理演示、产品设计参考等场景。
