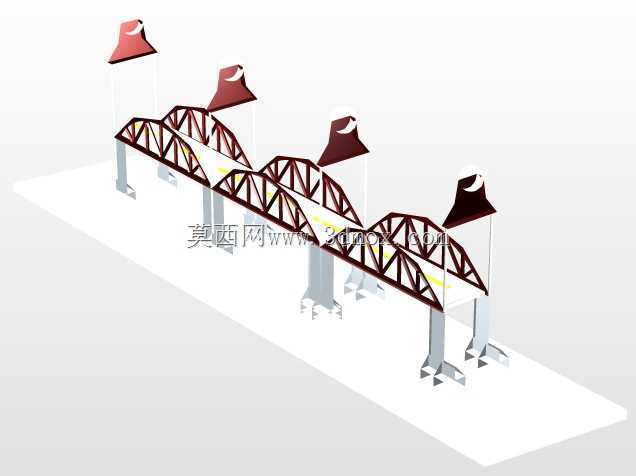

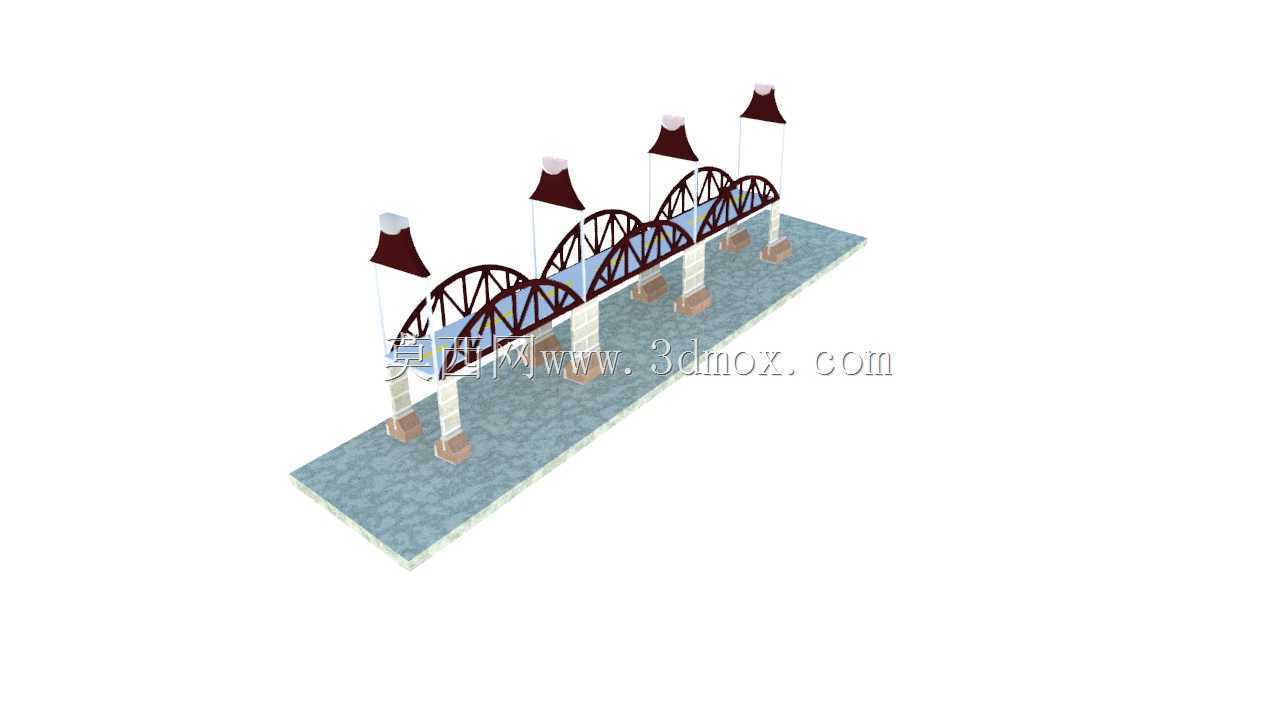

带复古路灯的多跨桁架式桥梁结构

这款桥梁结构模型采用多跨连续桁架拱作为主要承重体系，每跨桁架拱通过竖向腹杆与下弦桥面梁连接，将桥面荷载均匀传递至下部桥墩结构，适用于城市内河景观带、园区慢行交通系统这类对景观协调性有要求的通行场景，可满足行人、非机动车辆的通行需求，也可作为小型观光车辆的通行载体。从结构受力逻辑来看，桁架拱的上弦采用弧形渐变截面，从跨中位置向两端支座处逐步加高，匹配弯矩分布规律，跨中区域承受最大正弯矩，截面高度提升可有效降低杆件应力比，腹杆采用交叉布置形式，可同时承受竖向剪力与水平方向的风荷载、制动力，避免单根杆件失稳。下部桥墩采用矩形变截面墩身，底部设置扩大基础接触面，可适配软土地基的承载力要求，墩顶设置支座垫石，预留桁架拱的安装定位槽，安装时可先将预制桁架段在地面拼装完成后，通过吊装作业逐跨落位，再通过节点板完成跨间连接，大幅减少高空作业量。桥面采用整体式铺装层结构，两侧设置防护栏杆，栏杆高度符合慢行交通设施的安全防护要求，沿桥纵向等距布置的复古造型路灯，灯杆底部与桥面预埋件通过螺栓连接，接线管线可隐藏在桥面两侧的预留管沟内，避免管线外露影响整体美观。设计过程中优先考虑了结构的模块化拆分，每跨桁架、每个桥墩、单套路灯都可作为独立模块单独调整，比如针对不同的跨径需求，可通过增减桁架节段数量调整总长度，针对不同的通航或净空要求，可调整桥墩高度与桁架拱的矢跨比，无需对整体结构逻辑做大幅修改。模型的安装边界预留了足够的调整余量，桥墩底部基础可根据现场地质条件调整埋深，桥面两端的接坡段预留了连接接口，可直接与现有道路的铺装层顺接，路灯的供电接口统一设置在墩顶位置，方便后期运维时的线路检修。从实际使用场景出发，这类桁架式景观桥相比普通梁式桥，自重更轻，通透感更强，不会对河道的行洪断面造成过多挤占，同时复古造型的路灯与深色桁架结构搭配，能和周边的滨水景观、仿古建筑群形成视觉协调，在满足通行功能的同时兼顾景观属性，结构杆件的截面尺寸经过受力验算，在满足常规慢行荷载的前提下尽可能控制材料用量，降低整体建设成本。
