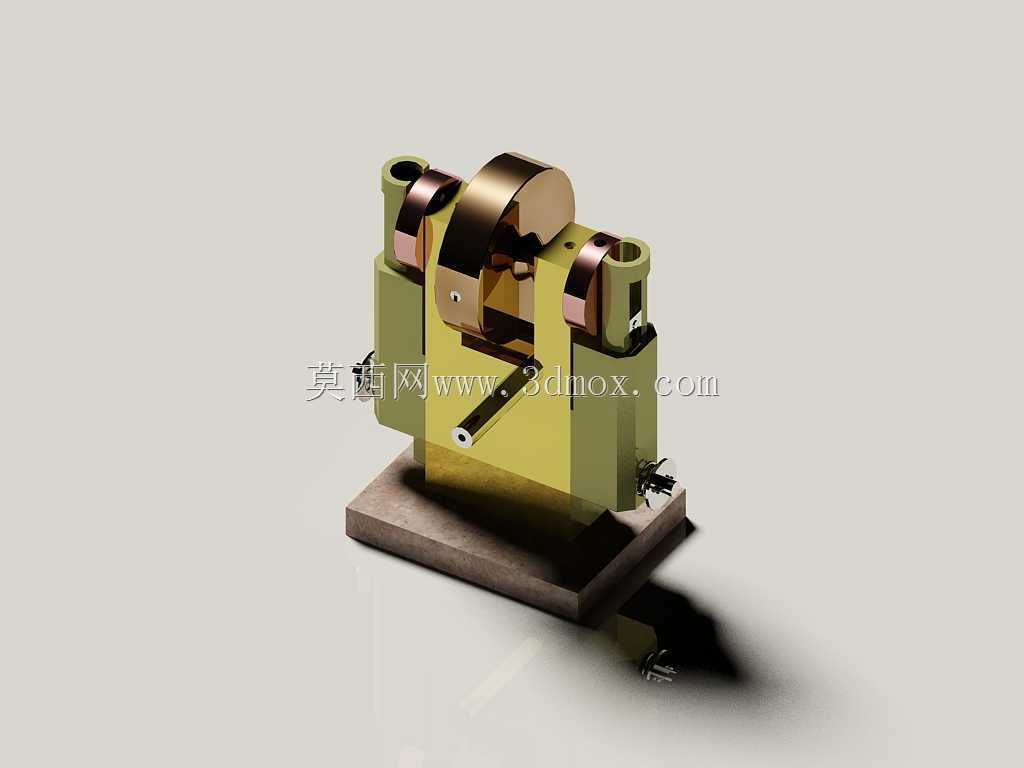

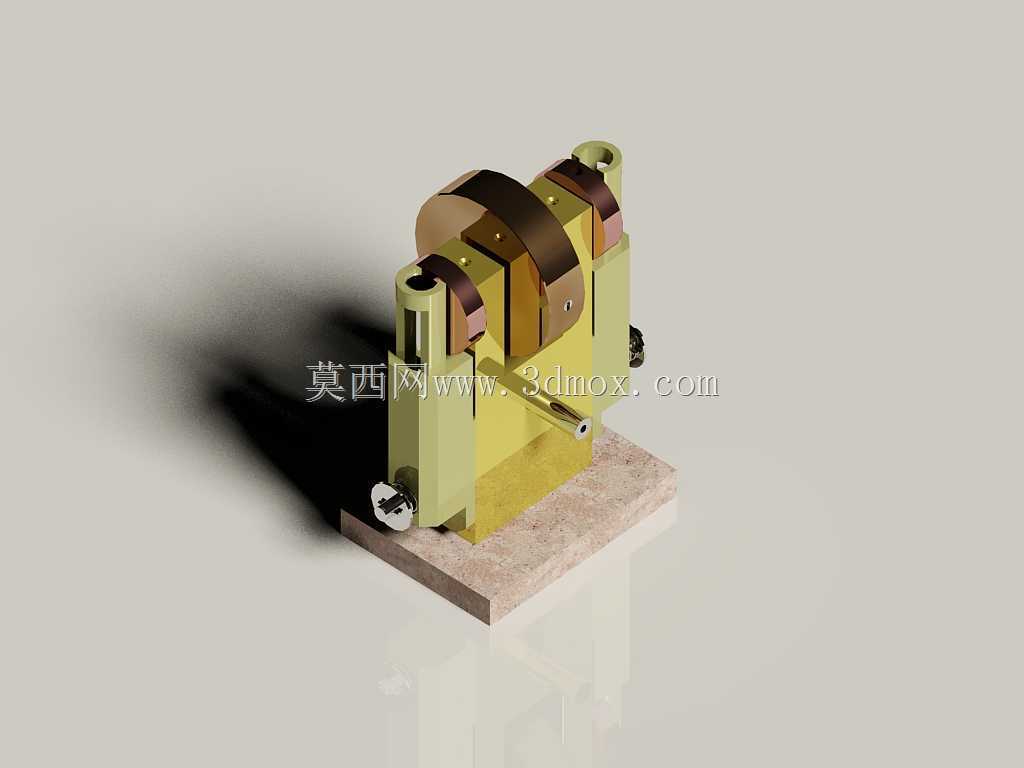

双垂直摆动式发动机传动机构

该机构主要应用于小功率内燃机的动力输出端，可将活塞的往复直线运动转换为特定角度的双轴垂直摆动输出，常见于小型农用动力设备、便携发电机组以及特种作业小型动力装置的传动链路中，区别于传统曲轴的整周旋转输出，这类双垂直摆动结构能够在有限安装空间内实现两路垂直方向的摆动动力输出，适配需要小角度往复摆动驱动的附属作业部件，省去额外的换向传动结构，降低整套动力单元的零件数量与装配复杂度。从结构设计来看，整套机构采用对称式双摆臂布局，两个输出摆臂的回转轴线呈空间垂直排布，共用中部的动力输入滑块组件，输入滑块与动力源的往复推杆直接连接，当输入滑块做上下往复直线运动时，会通过两侧的弧形导槽分别带动两个摆臂绕各自的固定转轴做定角度摆动，摆臂的摆动角度范围由导槽的弧长与偏心距决定，可根据实际输出需求调整导槽轮廓参数，适配不同的摆动行程要求。安装层面，整套机构的底部为一体化铸造的矩形安装基座，基座上预留有四个对称分布的螺栓固定孔，可直接通过螺栓紧固在动力单元的壳体安装面上，基座的平面度公差控制在0.05mm以内，保证摆臂转轴的安装垂直度，避免运行过程中出现卡滞或偏磨问题。机构的主体支撑框架采用分体式拼接结构，两侧的立式支撑座通过定位销与底部基座连接，支撑座上加工有同轴度精度达IT7级的转轴安装孔，摆臂转轴与安装孔之间采用铜套滑动配合，能够承受摆动过程中的径向冲击载荷，同时保证长期运行的耐磨性能。中部的动力输入滑块与两侧摆臂的接触位置镶嵌有耐磨合金衬片，减少往复运动过程中的接触磨损，衬片磨损后可单独拆卸更换，降低后期维护成本。两个摆臂的输出端均设计有标准的平键连接槽与轴端锁紧螺纹孔，可直接连接外部作业杆件，无需额外设计连接转接结构。整套机构的外形轮廓规整，无外凸的尖锐结构，外部可直接加装防尘护罩，适配多粉尘、户外露天的作业场景，运行过程中两个摆臂的运动轨迹无干涉，运动副的润滑点均预留有注油孔，可定期加注润滑脂维持运动顺畅。在实际选型应用中，需要根据所需的摆动扭矩、摆动频率匹配对应尺寸的摆臂厚度与导槽偏心量，当应用在高转速动力场景下，可对摆臂做轻量化镂空处理，降低运动部件的惯量，减少往复摆动过程中的冲击振动，提升整套机构的运行稳定性。
