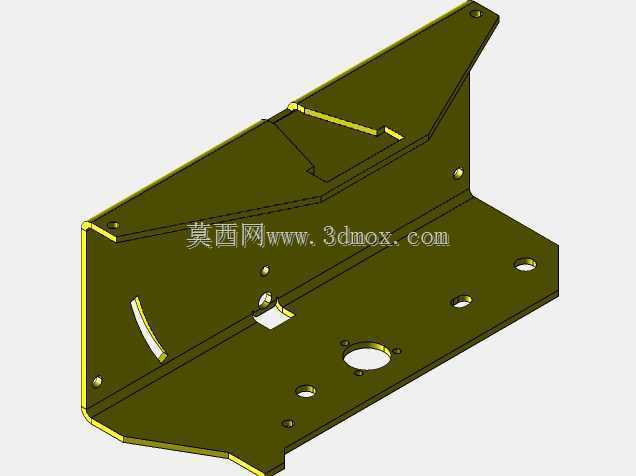

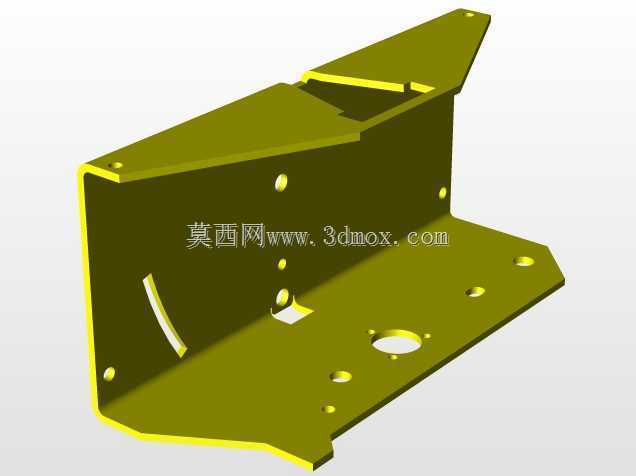

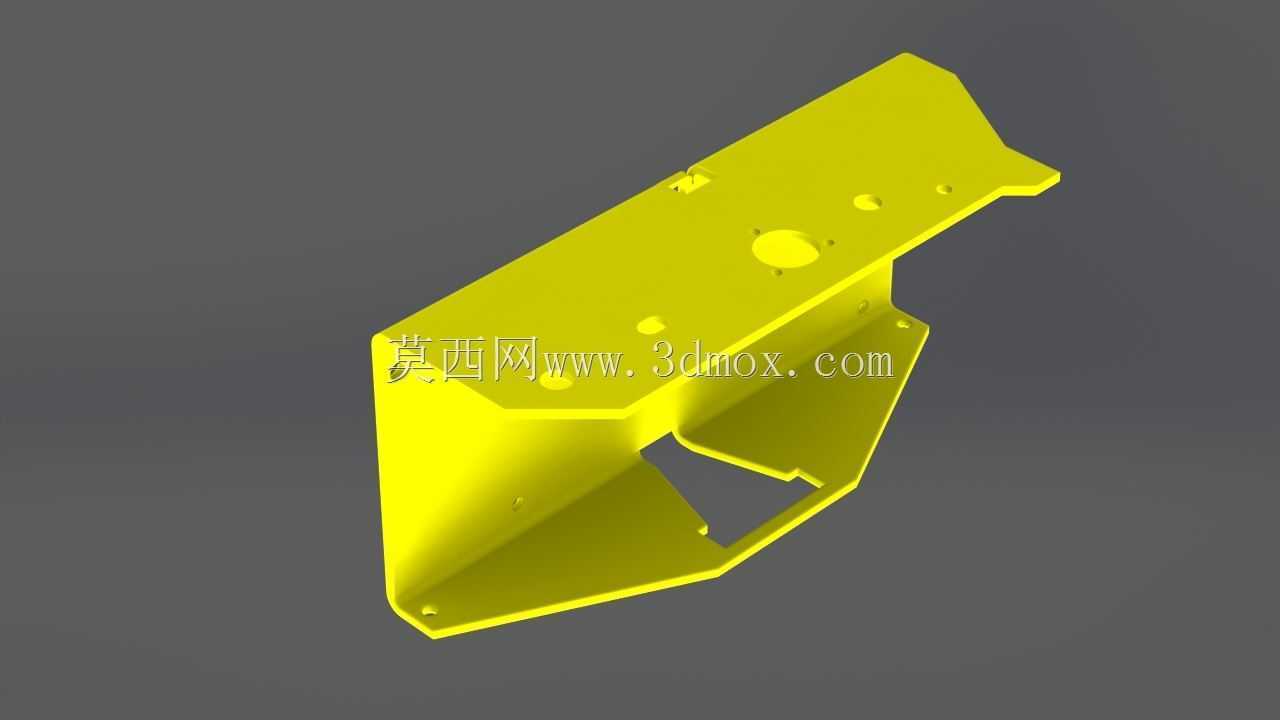

这款台车构件是等离子切割设备X轴传动系统里的核心承载部件,日常在数控等离子切割作业场景中,主要承担切割头组件的搭载、沿X轴方向精准往复移动的功能,直接影响切割作业过程中割炬的行走稳定性与定位精度。从实际设备适配场景来看,这类台车需要在设备横梁导轨上长期往复运行,既要承受切割头及配套拖链、管线的重量,还要抵消切割作业时产生的小幅振动,避免割炬偏移导致切割面出现锯齿、尺寸超差等问题。设计过程中优先考虑了安装边界的适配性,构件上预留的多个安装孔位,分别对应导轨滑块固定位、切割头支架连接位、拖链安装位以及传感触发片安装位,所有孔位的位置度公差都控制在装配允许范围内,不需要现场二次打孔修配就能直接完成组装。构件主体采用弯折成型的钣金结构,在保证整体结构刚度的前提下尽可能降低自身重量,减少X轴传动电机的负载,降低长时间运行下的传动件磨损速率。侧面的镂空结构一方面是为了避让导轨端部的限位挡块与行程开关触发端,避免台车移动到行程端点时出现硬碰撞,另一方面也能减少构件移动过程中的风阻,同时方便日常维护时清理导轨上堆积的切割熔渣与粉尘。从安装适配维度看,这款台车的底面安装基准面平面度有严格要求,装配后能保证滑块与导轨的平行度,避免导轨出现偏磨,延长导轨滑块的使用寿命;上部的安装面做了角度适配,刚好匹配切割头的垂直安装需求,保证割炬与切割工作台面的垂直度,减少切割坡口的角度误差。在实际切割作业中,这类台车的运行平顺性直接决定了长尺寸板材切割时的缝道一致性,尤其是在批量切割薄板零件时,不会因为台车运行卡顿导致零件报废。设计时还特意在构件边角位置做了倒角处理,避免装配和维护过程中划伤操作人员,也防止剐蹭配套的气管、信号线缆造成管线破损。整个构件的结构没有多余的冗余设计,所有弯折角度、开孔位置都围绕实际装配与运行需求设置,既满足了结构强度要求,也兼顾了加工工艺性,采用常规钣金切割、弯折工艺就能完成加工,不需要额外开模,适合小批量设备配套生产或者旧设备的维修替换使用。
