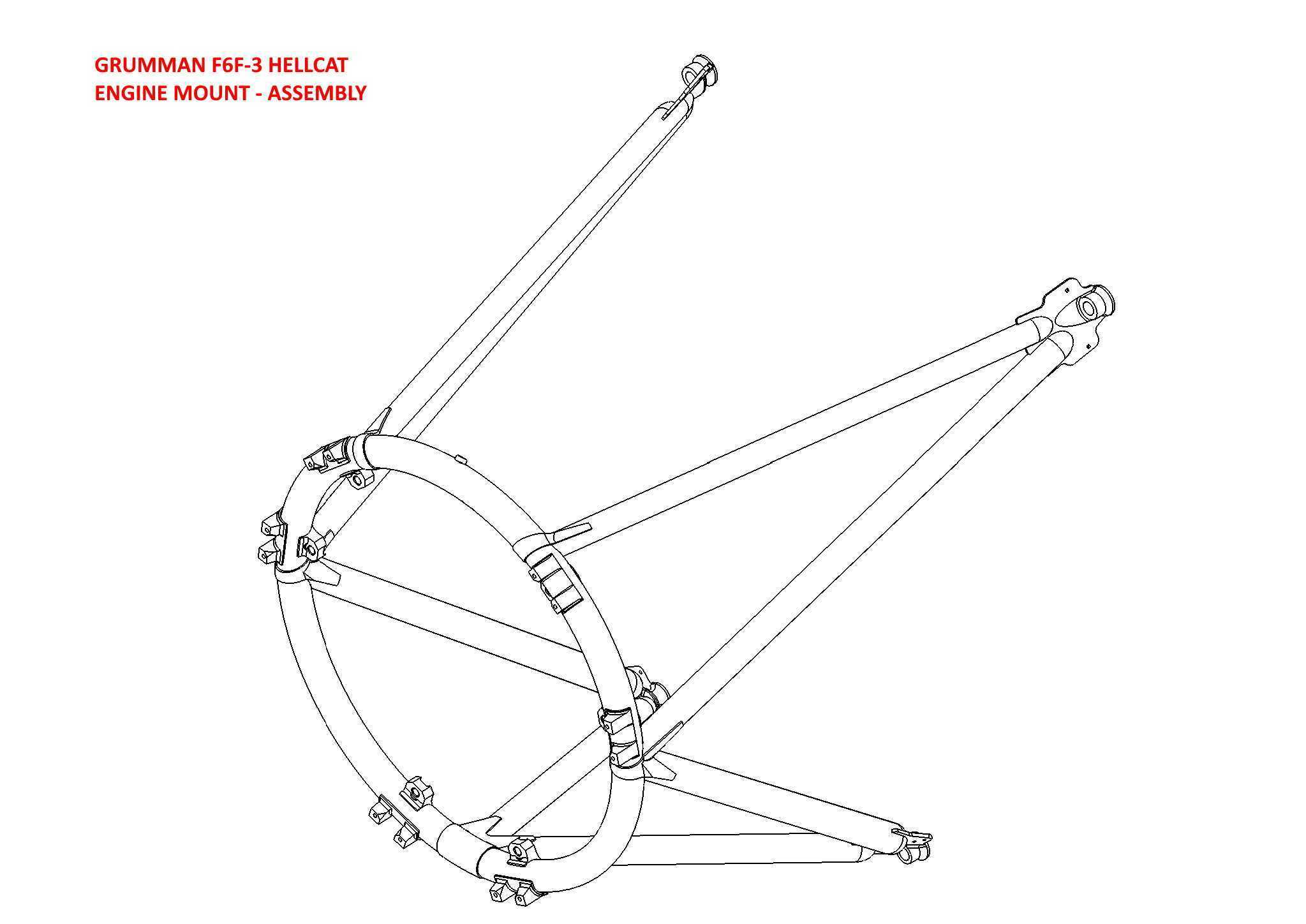

F6F-3地狱猫战机发动机安装支座结构

该构件为活塞式螺旋桨战机的发动机安装承载结构，主要承担动力总成与机身前段主承力框架的连接载荷传递作用，在战机实际作业场景中，需要同时承受发动机运转产生的持续振动、不同飞行姿态下的惯性载荷、特技机动时的多向交变载荷，是保障动力系统安装可靠性的核心承力部件。从结构设计逻辑来看，整体采用空间桁架式构型，环形对接端用于匹配发动机机匣的安装接口，沿环向均匀分布的连接耳片通过紧固件与发动机本体刚性连接，多组斜向支撑臂从环形端向机身侧安装节点延伸，形成稳定的三角承载结构，这种构型能够在尽可能降低结构自重的前提下，最大化提升整体刚度，避免飞行过程中出现共振问题，同时减少不必要的气动遮挡。设计过程中充分考虑了安装边界的适配性，支撑臂末端的安装接头位置严格匹配机身前段纵梁的安装孔位，不需要对原有机身结构做额外修改即可完成适配，各连接节点处均做了局部加厚处理，对应力集中区域做了圆弧过渡优化，能够有效降低长期交变载荷下的疲劳开裂风险。从实际使用场景出发，该支座除了承担基础的承载连接功能外，还预留了部分附件安装位，可用于固定发动机周边的管路、线缆支架，减少额外附属构件的设计工作量，整体结构的受力路径清晰，载荷从发动机对接环通过各支撑臂直接传递到机身主承力结构上，不存在冗余的传力环节，能够有效降低结构重量占比，对于航空装备而言，重量控制直接关系到战机的载荷能力与机动性能，因此在结构设计阶段就对每一处支撑臂的截面尺寸做了迭代优化，在满足强度、刚度要求的前提下尽可能缩减构件尺寸，去除非承力区域的多余材料。该结构的安装流程也充分考虑了地勤维护的便利性，各连接点均预留了足够的工具操作空间，不需要拆解周边过多构件即可完成发动机的拆装作业，能够有效缩短战机的地面维护周期，提升出勤效率。在结构细节处理上，所有的连接耳片孔位均做了同轴度公差约束，保证安装时的对接精度，避免出现装配应力，支撑臂的截面采用类椭圆构型，能够在保证结构强度的同时降低飞行过程中的迎风阻力，适配战机前段的气动外形设计要求。
