复古轻木构架橡筋动力航模结构设计

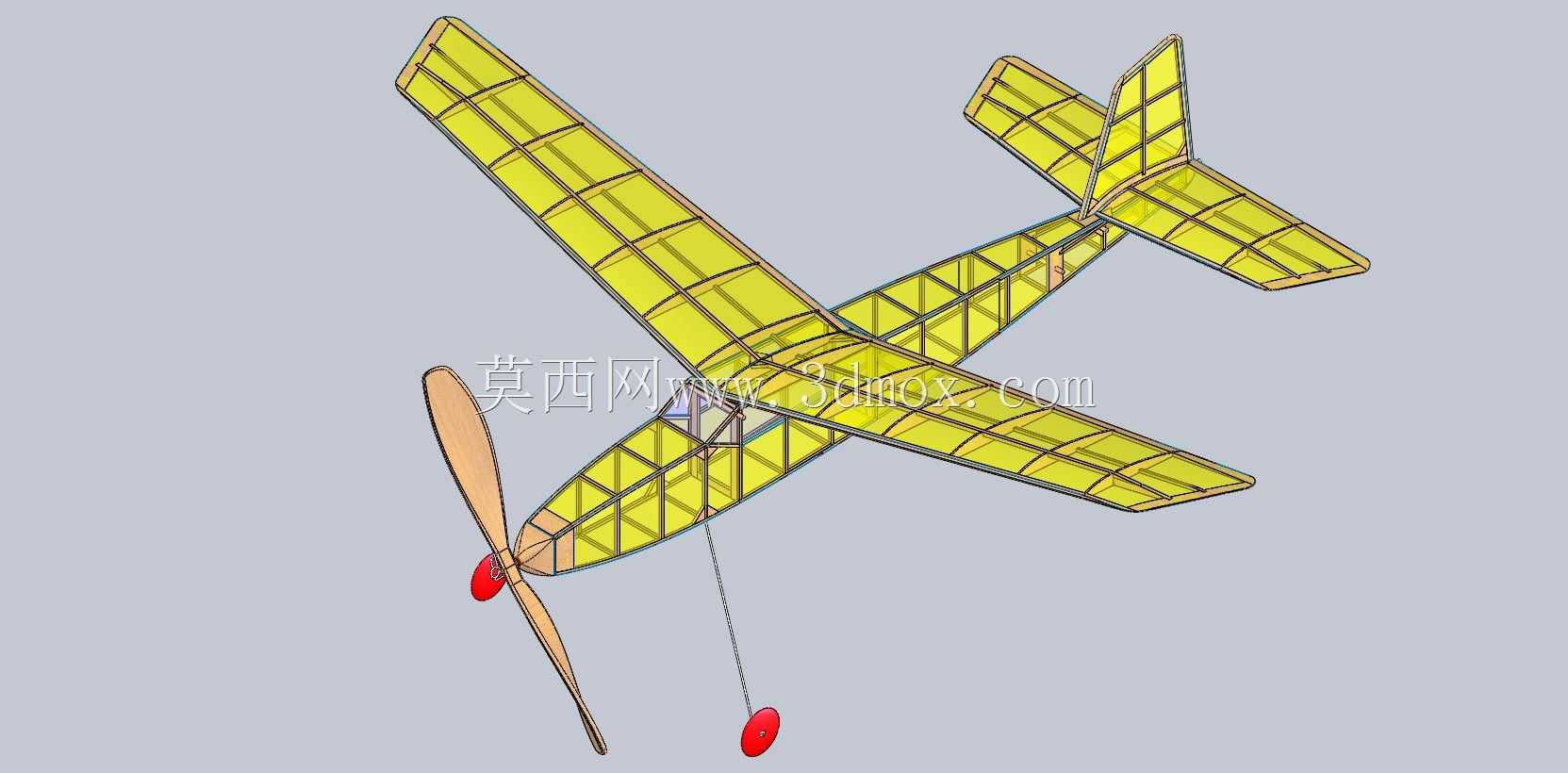

　　该航模采用经典上单翼布局，机身、机翼、尾翼均为传统轻木桁架式骨架结构，这类结构在自由飞航模领域应用广泛，多用于青少年航空科普教学、室内外自由飞竞赛以及航空爱好者手工制作场景，依靠橡筋储能驱动前置螺旋桨提供飞行动力，无需额外遥控与动力设备，对飞行场地要求较低，开阔的露天草坪、室内大型场馆均可完成飞行操作。从结构设计逻辑来看，整体骨架以细截面轻木条作为承力构件，通过三角支撑、交叉拉筋的排布方式兼顾结构强度与整体重量，机翼采用带翼型的构架设计，前缘设置弧形轻木条维持翼型轮廓，翼肋按固定翼型截面等距排布，后缘采用薄木片收边，既能够保证飞行时的升力效率，又能最大程度降低结构自重；尾翼部分分为水平安定面与垂直安定面，同样采用桁架式结构，

　　通过机身尾部的连接段与主承力骨架固定，可通过微调安定面角度修正飞行姿态，保障飞行过程中的航向与俯仰稳定性。机身前段设置橡筋挂载点，前置螺旋桨通过简易轴承座与机身头部连接，螺旋桨采用木质削制结构，匹配橡筋输出的扭矩特性，在橡筋释放能量时可稳定产生拉力，待橡筋能量释放完毕后可进入滑翔阶段，充分利用机翼升力延长留空时间。设计过程中严格控制各部件的安装边界，机翼与机身的连接位置处于整机重心区间，保障飞行时的重心配平要求，机身骨架的纵向承力条从头部橡筋挂载点一直延伸至尾部，可承受橡筋拉伸产生的拉力以及飞行过程中的气动载荷，各构件的连接节点均采用斜接方式，避免应力集中导致的结构断裂。

　　这类构架式航模的结构设计逻辑也可为小型低速无人机的轻量化结构设计提供参考，通过合理的骨架排布，在满足结构强度要求的前提下最大限度降低自重，提升有效载荷占比与续航表现，同时外露的骨架结构也便于制作者观察结构受力状态，及时调整构件尺寸与排布方式，适配不同的动力配置与飞行需求。
