压缩空气驱动斜盘活塞动力装置结构

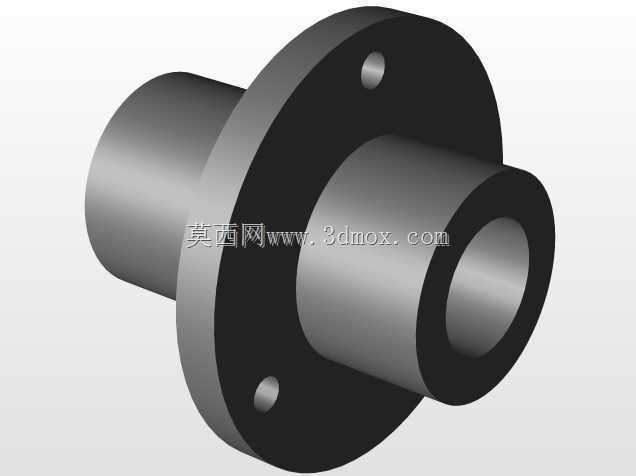

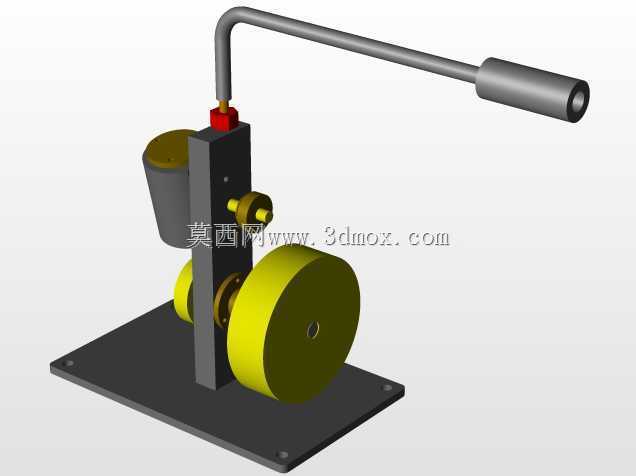

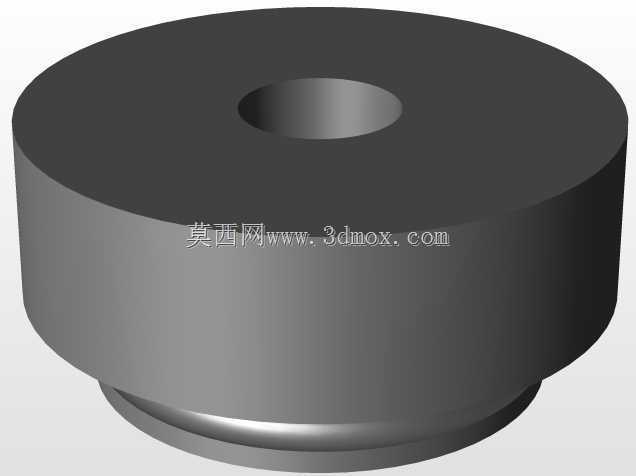

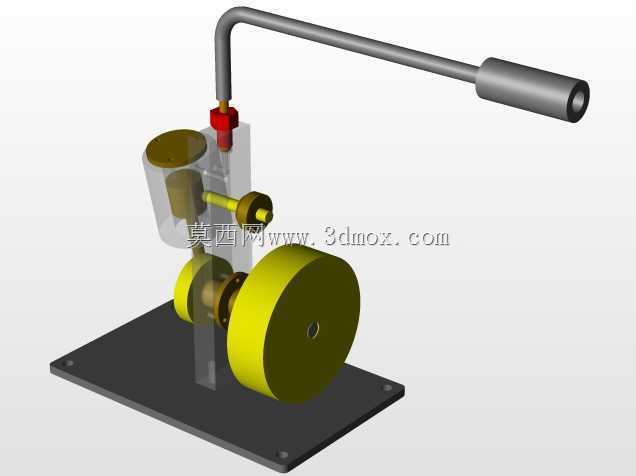

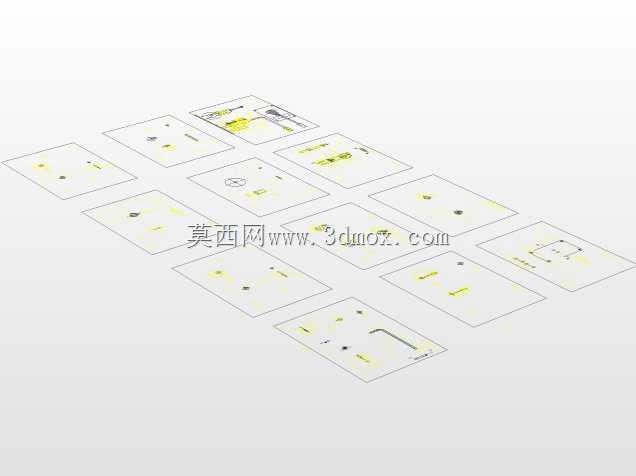

这套动力结构核心依托压缩空气作为能量输入源，无需燃油燃烧做功，可适配对防爆、无明火有硬性要求的作业场景，比如化工车间内的小型动力执行单元、易燃易爆仓储区域的辅助动力输出端，或是教学演示用的动力原理实训台架。从结构布局来看，装置采用立式同轴排布逻辑，顶部为压缩空气输入的活塞腔体，活塞推杆向下连接斜盘传动组件，斜盘下方通过铰接连杆连接底部的旋转飞轮输出端，整体安装边界为立式矩形轮廓，底座预留了四个固定安装孔位，可直接通过螺栓固定在设备安装台面，整体径向最大尺寸不超过飞轮直径，轴向高度可根据输入气压需求调整活塞腔体长度，适配不同安装空间的集成需求。设计过程中优先考虑了动力转换的平顺性，斜盘的倾斜角度经过反复校核，确保活塞的直线往复运动可以无卡滞地转换为飞轮的旋转运动，铰接位置的连杆端头采用球面配合结构，抵消斜盘转动过程中的偏摆力矩，避免运动过程中出现别劲、磨损过快的问题。活塞与缸体的配合间隙按照气动密封的常规要求设定，可适配常规0.4-0.8MPa的工厂通用压缩空气气源，无需额外配置增压装置即可直接接入现有气路系统使用。底部飞轮的配重经过动平衡校准，运转过程中可以抵消活塞往复运动产生的惯性振动，降低整机运行的噪音水平，同时飞轮预留了动力输出接口，可通过键连接直接带动小型负载，比如小型传送带辊筒、教学演示台的旋转工位，或是小型气动工具的动力输入端。不同于传统燃油活塞结构，这套装置没有配气机构、点火组件等复杂结构，整体零件数量少，维护时仅需定期检查活塞密封件、铰接点的润滑状态即可，日常运维成本极低。在结构建模过程中，所有运动副的配合间隙都按照实际加工公差设定，可直接导出工程图用于零件加工，装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于运动仿真验证，直观展示压缩空气能量转换为旋转机械能的完整过程，也可作为气动动力设备研发的基础参考结构，根据实际负载需求调整活塞直径、斜盘倾角、飞轮尺寸等参数，快速衍生出适配不同功率需求的衍生型号。
