直列四缸发动机曲柄活塞连杆组结构

项目分类:3D模型 发布时间:2021-08-05 ID:220825
  • 直列四缸发动机曲柄活塞连杆组结构
  • 直列四缸发动机曲柄活塞连杆组结构

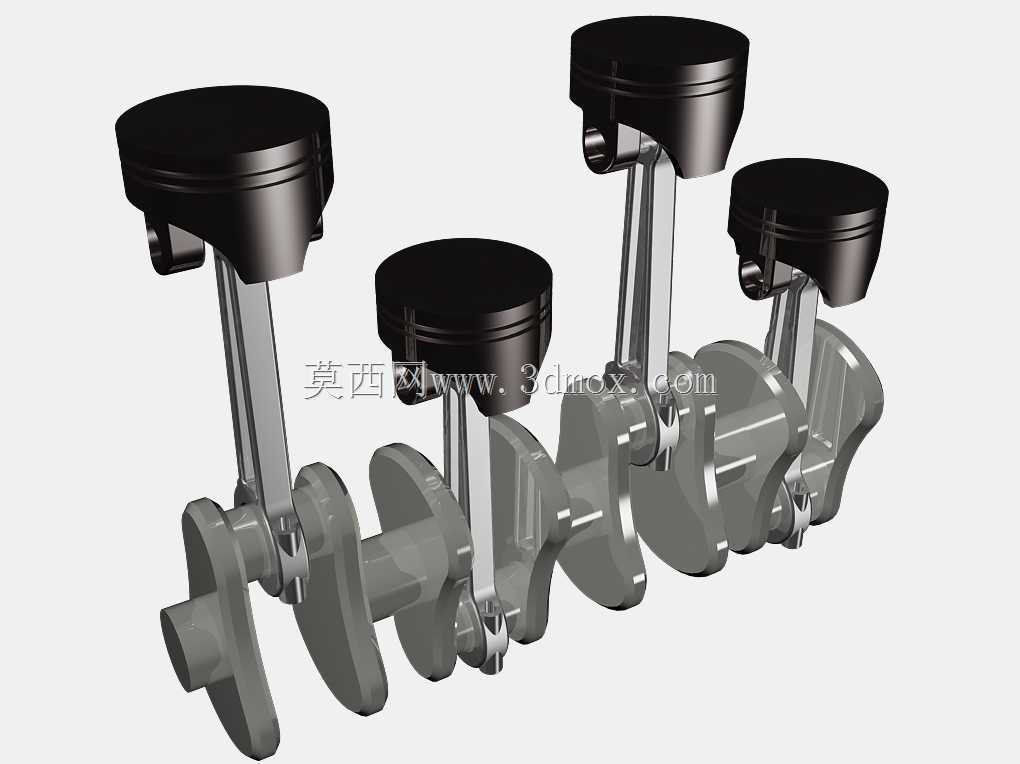

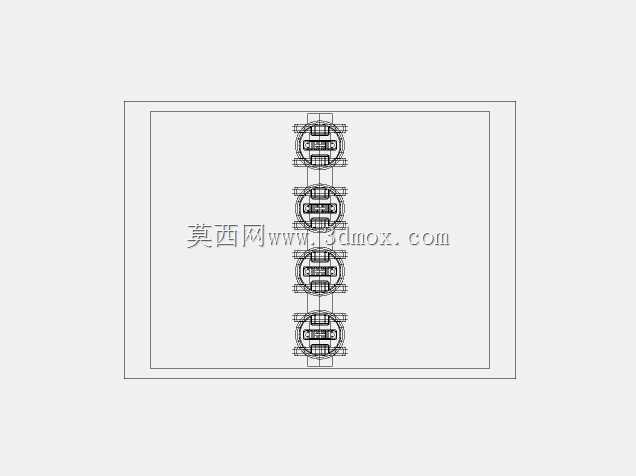

这套曲柄活塞连杆组件是内燃机动力输出的核心运动单元,广泛适配小排量乘用车、通用小型动力设备的内燃机组装与结构验证场景,是将燃料燃烧产生的气体压力转化为旋转扭矩的关键执行结构。从实际工况出发,整套组件的运动匹配精度直接决定了发动机的运转平顺性、动力输出效率与使用寿命,在结构设计阶段需要反复校核运动干涉、受力载荷与动平衡参数。

设计过程中首先明确了四缸直列的排布逻辑,四个活塞沿曲轴轴向等距布置,相邻工作缸的曲柄销呈180度夹角排布,保证各缸做功行程交替衔接,让曲轴输出的扭矩尽可能平稳,避免四缸机常见的二阶振动问题。活塞顶部采用平顶结构设计,可适配平顶燃烧室的压缩比需求,活塞环槽预留了气环与油环的安装位置,气环负责密封燃烧室内的高压燃气,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计边界,工作状态下可在活塞销座与连杆小头衬套间自由转动,保证磨损均匀,降低局部接触应力。

连杆作为连接活塞与曲轴的传力部件,杆身采用工字形截面设计,在保证结构强度、满足往复惯性力与爆发压力承载要求的前提下,尽可能降低自身重量,减少高速往复运动产生的惯性载荷。连杆大头采用剖分式结构,配套轴瓦安装位,可直接扣合在曲轴的曲柄销上,通过连杆螺栓实现紧固,装配时需要严格按照扭矩要求拧紧,避免运转过程中出现连杆松脱引发的设备故障。

曲轴部分采用整体式锻造结构逻辑,四个曲柄销与五个主轴颈的排布满足全支撑设计要求,每个曲柄臂下方都设置了平衡重结构,用来抵消活塞连杆组往复运动与曲轴旋转产生的不平衡离心力,将发动机运转时的振动控制在合理范围内。主轴颈位置预留了润滑油道开孔,可将机体主油道输送来的压力机油引导至曲柄销位置,为连杆大头轴瓦提供持续润滑,同时带走摩擦产生的热量,避免运动副出现干磨烧蚀问题。

从安装边界来看,整套组件的轴向尺寸需要匹配气缸体的缸心距设计,活塞的外径公差需要与气缸套内孔保持合理的配合间隙,既要保证活塞受热膨胀后不会在缸套内卡滞,也要避免间隙过大导致燃气泄漏、压缩压力不足。曲轴两端分别预留了前端正时驱动、后端飞轮与动力输出的安装接口,可直接对接发动机的配气机构与传动系统,完成整套动力输出链路的装配。在实际选型与建模参考过程中,这套结构可作为小排量四缸内燃机开发的基础参考,也可用于教学场景下曲柄连杆机构运动原理的演示验证,帮助设计人员直观理解往复运动向旋转运动转化的机械逻辑。
