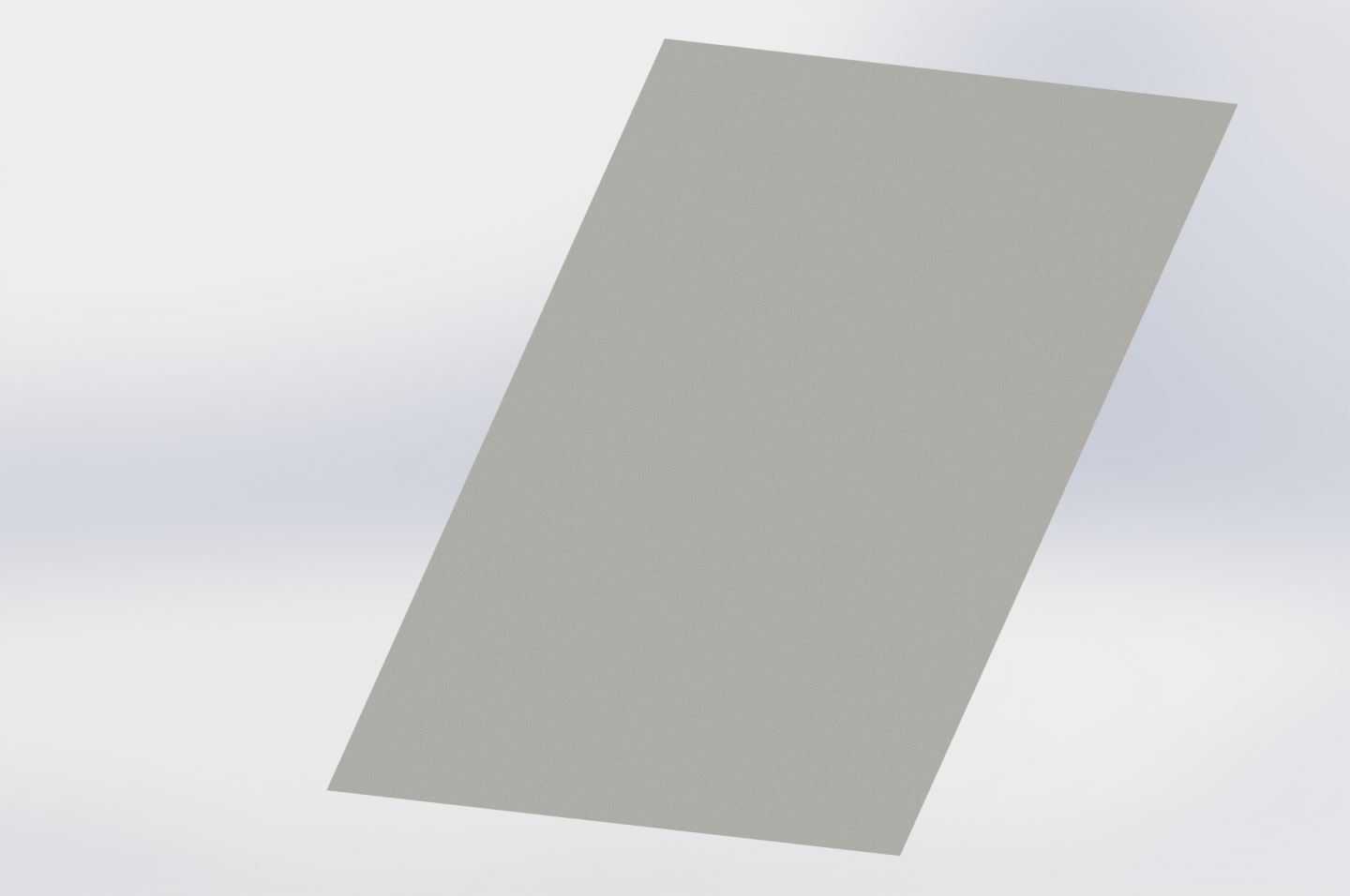

标准A4规格平面清单承载薄板结构件

日常机械设计出图、车间工艺流转、设备点检记录、装配工序核对的场景里，这类A4规格的平面薄板构件是使用频率极高的承载件，多数时候它作为纸质清单的承托基底，被固定在设备旁的工艺看板、工位物料架侧方、装配工装的记录点位，用来放置打印好的工序要求、物料清单、点检表，避免纸质单据直接贴附在设备表面被油污浸染、被车间内的金属碎屑刮破，也能让现场操作人员快速定位到对应工位的作业要求，不用反复翻找零散的纸质文件。做这个构件的三维建模时，首先要卡准的是外形的边界尺寸，严格匹配通用A4纸张的长宽规格，长宽方向的公差控制在0.2mm以内，保证打印出来的标准A4纸张能够完全贴合在板面上，不会出现边缘超出或者纸面悬空的情况，板件的厚度做的很薄，既不会因为过厚导致安装后突出看板表面过多，影响周边工件的转运，也不会因为过薄出现板面翘曲，尤其是车间温湿度变化较大的场景下，厚度均匀的薄平板能保持长期的平面度，不会因为轻微的形变导致纸面起皱，影响上面打印内容的识别。板件的四个边角做了微小的直角钝化处理，不是尖锐的直角结构，避免安装和更换纸张的时候划伤操作人员的手部，也能减少边角磕碰之后出现的卷边变形。板面做了纯白色的平整表面处理，没有额外的凸起纹理或者加强筋结构，保证纸面贴附的时候完全贴合，不会因为板面的凹凸导致打印内容出现局部模糊，也方便后续用磁吸压条或者透明胶带固定纸张的时候，压合面完全接触，不会出现纸张边角翘起的情况。从安装适配性来看，这个板件的背面预留了通用的安装孔位适配空间，不管是用螺丝直接固定在看板的铝型材框架上，还是用背胶磁吸条吸附在金属设备外壳表面，都能保证安装之后板面保持水平或者垂直的规整状态，不会出现倾斜。在实际的车间应用里，这类板件除了承载纸质清单，也可以直接作为临时的标记面板，用可擦写的记号笔在板面上直接记录临时的工艺调整参数、物料缺件提醒，擦拭之后不会残留明显的痕迹，能反复使用。建模的时候特意把板件的边缘做了等厚处理，整个构件的壁厚完全均匀，不管是用3D打印做小批量的快速样件，还是用薄钢板裁切做量产件，都能保证加工过程中不会出现因为壁厚不均导致的变形，裁切或者打印的时候不需要额外做支撑结构，加工效率更高，也能减少后续的打磨修整工作量。很多一线的结构设计人员在做工位工装、设备周边附属结构的时候，往往会忽略这类小承载件的尺寸匹配，要么做的尺寸偏大占用过多的安装空间，要么尺寸偏小没法完整放下A4纸张，导致现场使用的时候需要额外裁剪纸张，反而增加了一线操作人员的工作量，这个构件在设计之初就完全贴合标准A4纸张的通用尺寸，同时兼顾了薄型板件的结构强度，哪怕是用普通的ABS材料3D打印，也能承受日常的纸张更换、表面擦拭的作用力，不会出现断裂或者明显的弯折变形。
