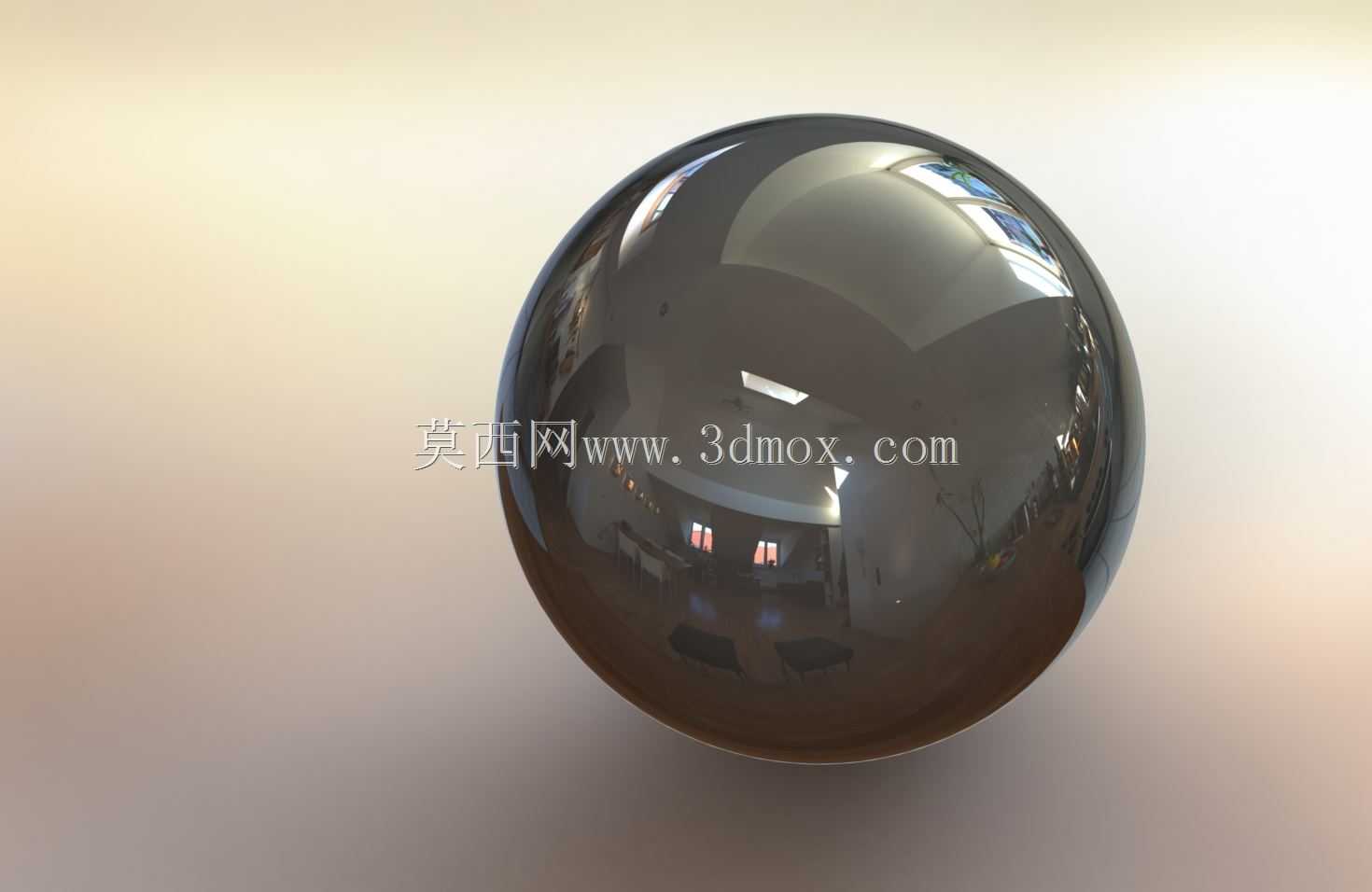

高反光不锈钢球形构件外观结构设计

　　日常做结构设计时，这类高反光不锈钢球形构件的应用场景其实比多数人预想的更广，不少人第一反应会把它归为装饰摆件，但实际在工业场景里，它的适配性覆盖了多个细分领域。在流体输送系统的末端匀压结构里，这类球体可以作为匀压腔的核心导流面，镜面级的表面粗糙度能大幅降低流体流经时的紊流概率，避免介质在腔体内形成局部涡旋，尤其是输送高纯度洁净介质时，无死角的球面不会残留介质残渣，能有效降低管路污染风险。在光学检测设备的标定工位，这类高精度球体常作为基准标定件使用，均匀的球面曲率配合高反光表面，能给视觉检测系统提供稳定的反射基准，帮助设备校准镜头畸变、光源角度偏差，相比平面标定块，球面可以一次性覆盖多个角度的反射信号采集，减少标定流程里的工位调整次数。还有在高端卫浴、公共空间装饰的五金系统里，这类球体既可以作为承重连接的活动关节核心件，也能作为外露装饰构件，兼顾结构功能与外观质感。

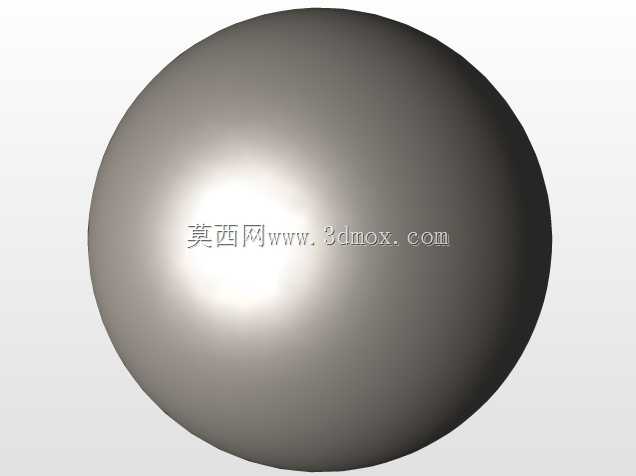

　　从设计思路上来说，做这类球体的三维建模时，首先要把控的是球面的轮廓度公差，不能直接用软件默认的球体特征草草生成就交付，要考虑实际加工时的工艺余量。如果是采用不锈钢冲压焊接工艺成型，建模时要在两个半球的对接位置预留0.15-0.2mm的焊接坡口余量，坡口角度控制在35度左右，既保证焊接时焊料能充分填充接缝，又不会因为坡口过深导致焊接后球面打磨工作量陡增。如果是采用实心棒料车削成型的工艺，建模时要在球体的夹持端预留工艺夹头，夹头直径控制在球体直径的1/8左右，长度不短于15mm，方便车床卡盘装夹找正，待球面整体车削、抛光完成后，再通过二次装夹切除夹头余量，最后对切除位置做局部抛光处理，保证整球的表面粗糙度一致。

　　外形尺寸与安装边界的把控是这类构件设计的核心要点，很多新手建模时容易忽略安装配合的细节，导致后续装配出现干涉。如果是作为活动关节使用，球体需要和配套的球窝结构配合，建模时要保证球面的直径公差控制在h7级别，球窝的内球面公差取H7，配合间隙控制在0.02-0.03mm，既保证球体可以在球窝内灵活转动，又不会因为间隙过大出现晃动偏移。如果是作为流体匀压腔的核心部件，球体安装在腔体内时，要保证球心和腔体进出水口的轴线重合，偏差不能超过0.1mm，否则会导致流体流经球面时的分流不均匀，影响匀压效果。球体表面到腔体内壁的最小距离不能小于5mm，避免介质内的微小杂质卡在球面和腔壁之间，堵塞流道。如果是作为外露装饰构件使用，安装时的固定端要隐藏在球体的视线盲区，固定连接的螺纹孔深度不能超过球体半径的1/3，避免钻孔过深破坏球面的整体结构强度，同时螺纹孔的轴线要指向球心，保证安装后球体的受力均匀，不会因为长期受力出现连接位置变形。

　　表面处理的设计细节也不能忽略，这类高反光不锈钢球体要达到镜面效果，建模时就要考虑抛光工序的可达性，球面不能设计有内凹的死角，否则抛光轮无法接触到死角位置，会导致表面反光度不一致。如果需要在球体表面做标识，优先采用激光蚀刻的工艺，建模时标识的刻蚀深度控制在0.05mm以内，过深的刻痕会破坏球面的整体反光效果，还容易残留污渍。另外在做装配仿真时，要模拟球体在全角度转动时的运动边界，确认球体转动过程中不会和周边的固定结构发生剐蹭，尤其是作为活动关节使用时，要预留足够的转动空间，保证关节的活动角度能达到设计要求，比如卫浴花洒的连接球头，要保证上下转动角度不小于45度，水平转动角度不小于180度，建模时就要根据这个角度要求反推周边结构的避让尺寸，避免实际装配后出现转动卡滞的问题。

　　从材料选型的匹配性来说，这类球体如果用在潮湿或者有腐蚀介质的场景，建模时要明确标注采用304或者316L不锈钢材质，不同材质的抛光性能有差异，316L不锈钢的材质韧性更好，抛光后更容易达到高反光的镜面效果，而且抗腐蚀能力更强，适合在卫浴、化工流体输送场景使用。如果是用在光学标定场景，还要考虑材料的热膨胀系数，尽量选择热膨胀系数低的不锈钢材质，避免环境温度变化导致球体尺寸出现微量变形，影响标定精度。建模时还要考虑球体的重量控制，如果是安装在轻量化的设备结构上，在保证结构强度的前提下，可以将球体设计为空心结构，空心部分的壁厚根据球体直径调整，直径100mm以内的球体，壁厚控制在1.5-2mm即可，既能保证足够的结构强度，又能大幅降低构件重量，减轻安装位置的承重负担。空心球体的内部要做倒角处理，避免焊接位置出现应力集中，长期受力出现开裂问题。
