乘用车多辐条轻量化铝合金轮毂结构设计

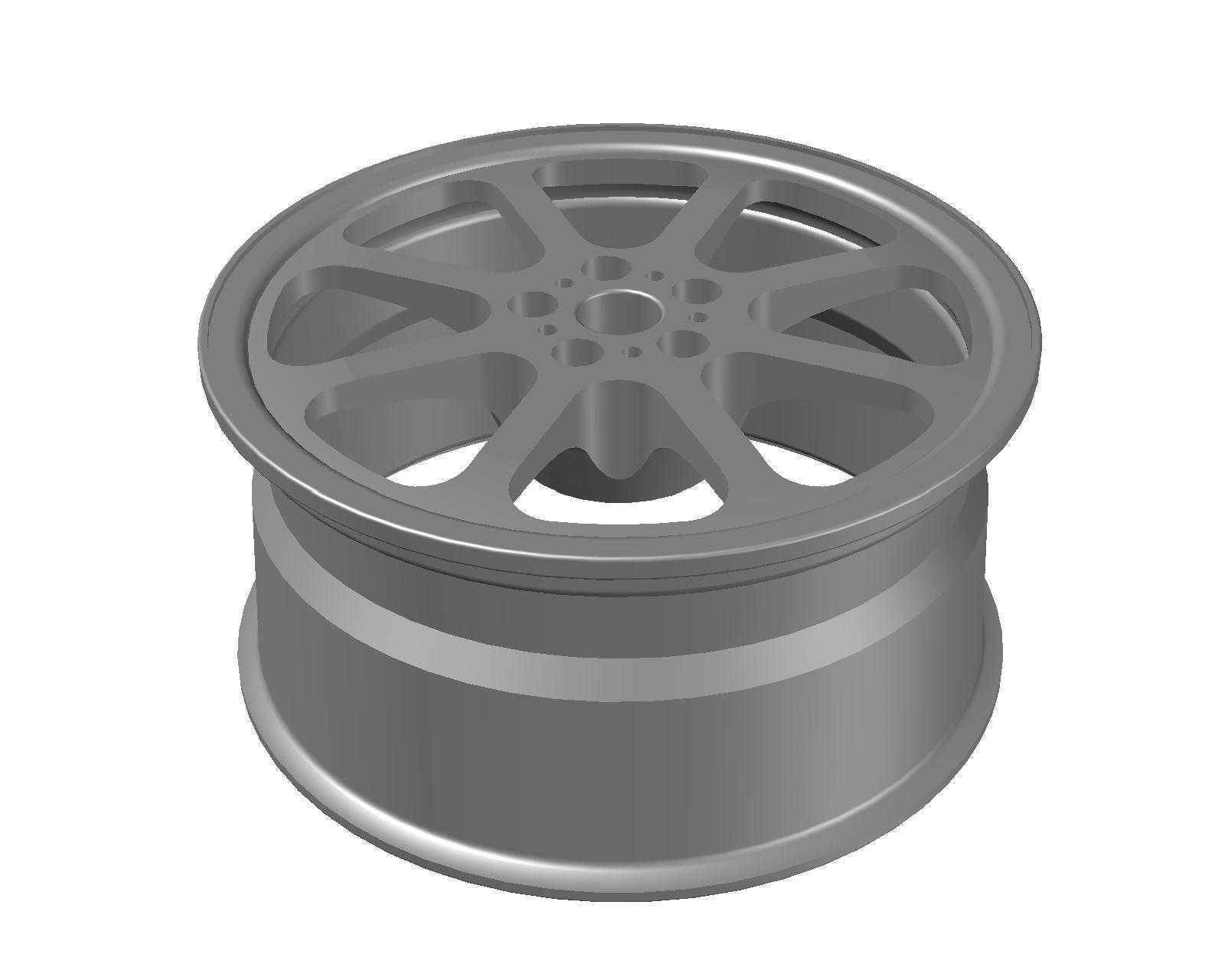

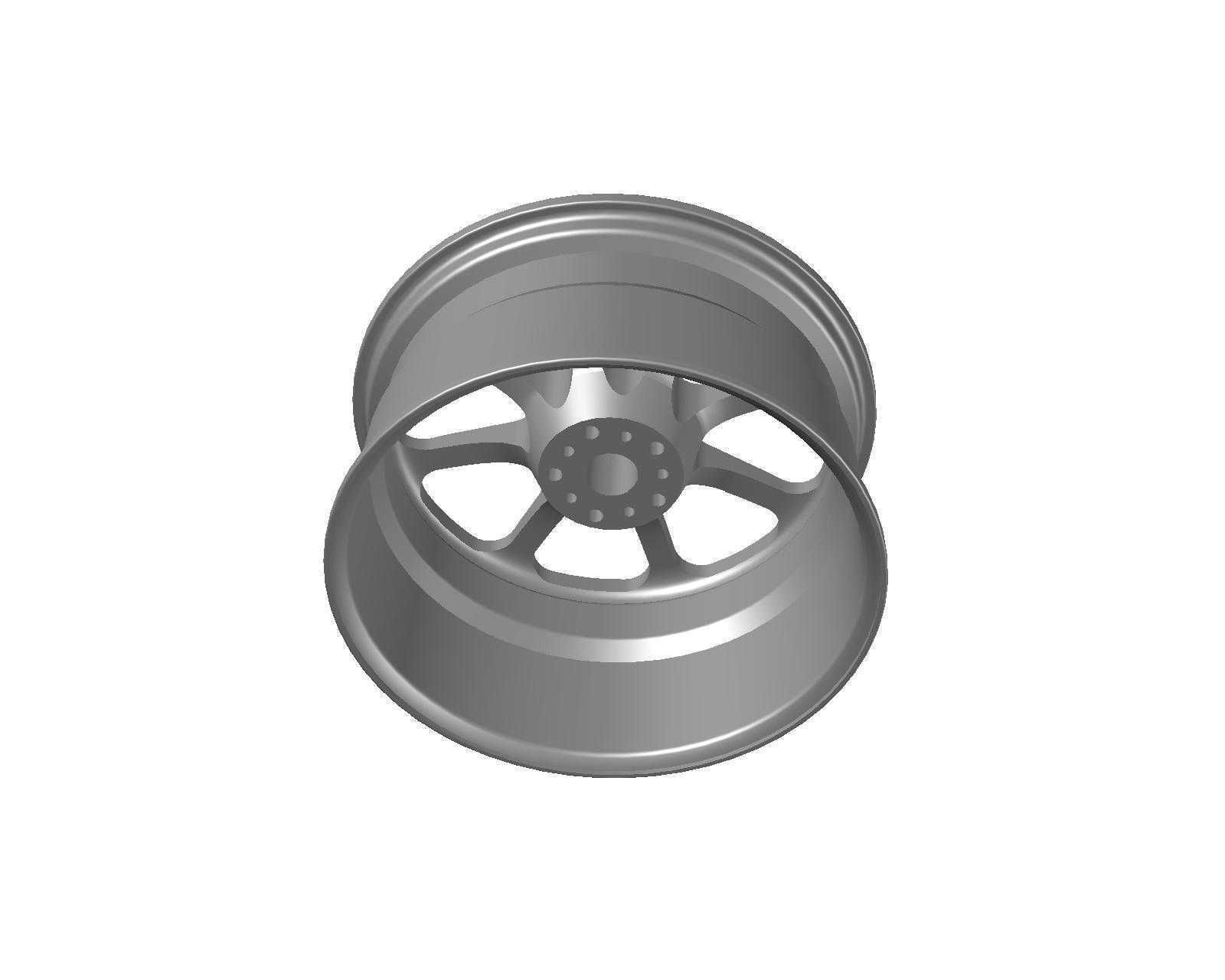

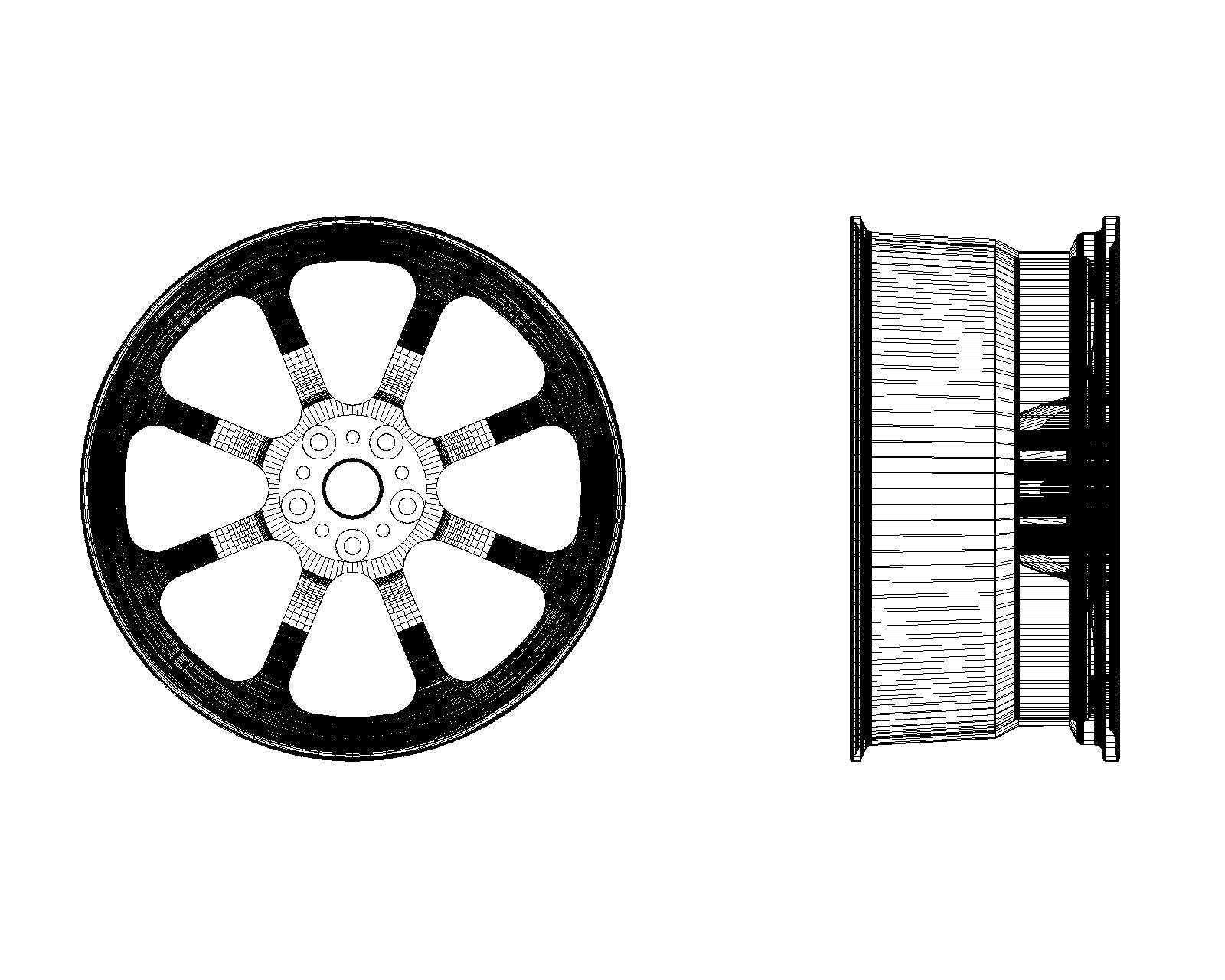

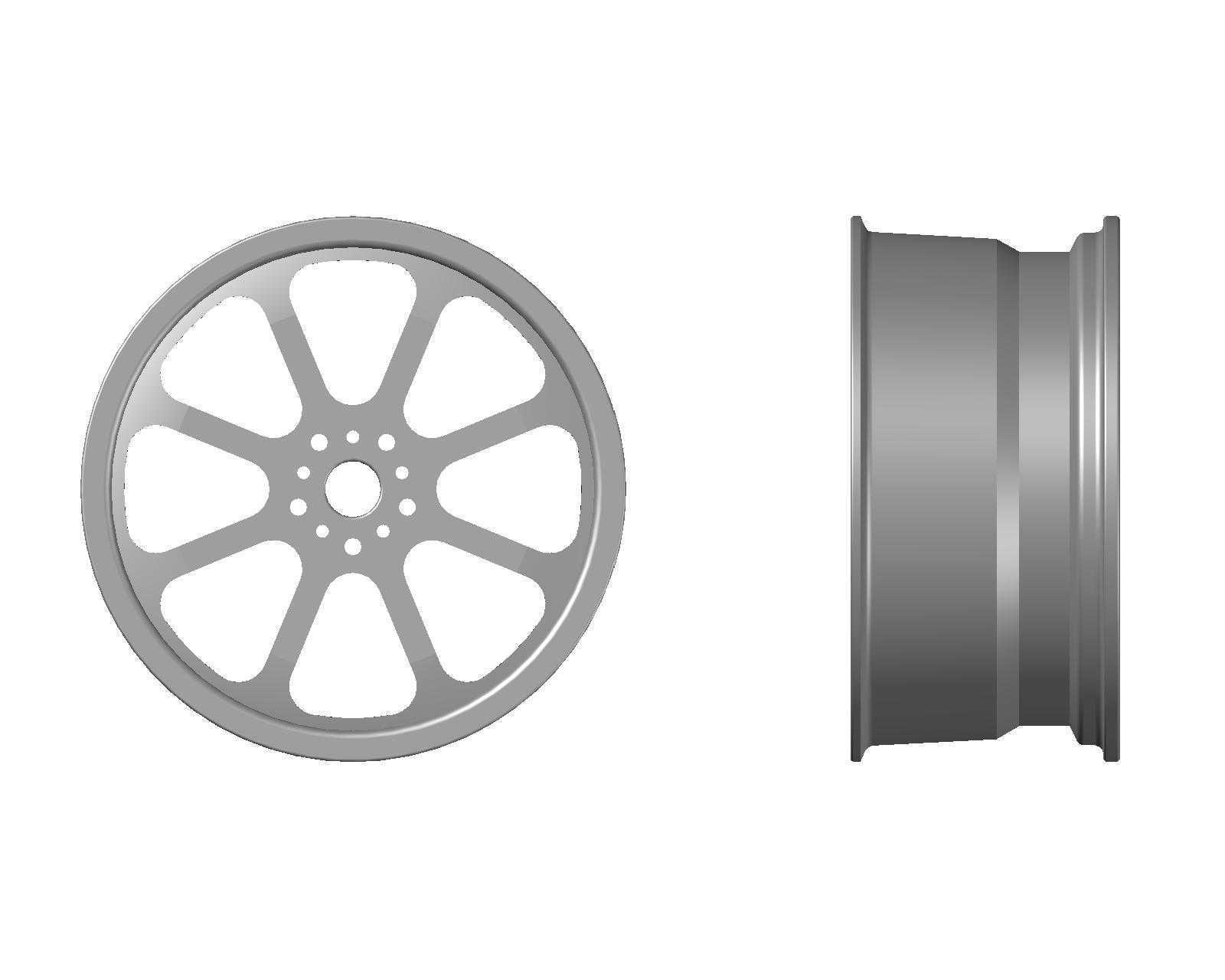

这款轮毂的结构设计首先围绕乘用车日常行驶的核心工况展开，日常通勤场景下需要兼顾铺装路面的承载稳定性与过弯时的侧向支撑能力，同时还要考虑非铺装路面轻度颠簸时的结构抗冲击冗余。从安装边界来看，中心定位孔采用乘用车通用的台阶式定位结构，周边均匀分布的螺栓孔适配常规五孔安装规格，孔位周边做了局部加厚处理，避免螺栓预紧力长期作用下出现应力集中导致的开裂问题，安装面的平面度公差控制在0.05mm以内，保证轮毂与车轴法兰面贴合紧密，不会出现高速行驶时的抖动问题。轮辋部分采用深槽式结构设计，符合常规真空轮胎的装配要求，胎圈座位置做了凸起的轮缘结构，能够在轮胎充气后牢牢卡紧胎圈，即使在低胎压状态下激烈驾驶也能避免轮胎脱圈的风险，轮辋的宽度尺寸适配17英寸规格的民用轿车轮胎，偏距设定兼顾了轮距与翼子板的齐平度，不会出现轮胎突出车身或者蹭到轮拱内衬的问题。辐条部分采用十辐双组式的布局，每组两根辐条从中心安装座向外延伸至轮辋边缘，这种布局一方面能够均匀分散路面传递来的冲击载荷，让每根辐条承受的应力控制在铝合金材料的许用应力范围内，另一方面辐条之间的镂空区域足够大，能够为刹车系统留出充足的散热空间，避免连续制动时刹车卡钳与刹车盘的热量堆积导致制动热衰减。设计过程中特意在辐条与中心座、辐条与轮辋的连接位置做了大圆角过渡处理，消除直角结构带来的应力集中点，同时通过对辐条背面做局部挖槽的轻量化处理，在不降低结构强度的前提下减少了整体重量，降低了车辆的簧下质量，间接提升了悬挂系统的响应速度与行驶平顺性。轮辋的外侧边缘做了加厚的防擦条设计，日常路边停车时即使轻微刮蹭路肩，也不会直接损伤轮辋的主体密封结构，降低了日常使用的维护成本。整体结构经过受力仿真验证，在额定载荷下的最大变形量控制在0.2mm以内，完全满足民用乘用车日常行驶、高速巡航以及轻度激烈驾驶的使用需求，同时辐条的造型设计也兼顾了外观的运动感，适配多数家用轿车、入门运动车型的改装与替换需求。
