通风散热型盘式制动摩擦盘结构

　　盘式制动结构在车辆传动与行走系统中承担减速、驻车和载荷保持功能，这一摩擦盘件的建模重点并不在外观曲面，而在安装边界、热变形空间和摩擦接触区域的协调。实际装车或装台架时，制动盘随转轴同步旋转，两侧制动钳夹紧摩擦面后产生制动力矩，盘面承受周向剪切、轴向夹紧和反复热冲击。若只按普通圆盘处理，很容易忽略制动过程中热量集中、热膨胀卡滞和螺栓孔定位偏差等问题。

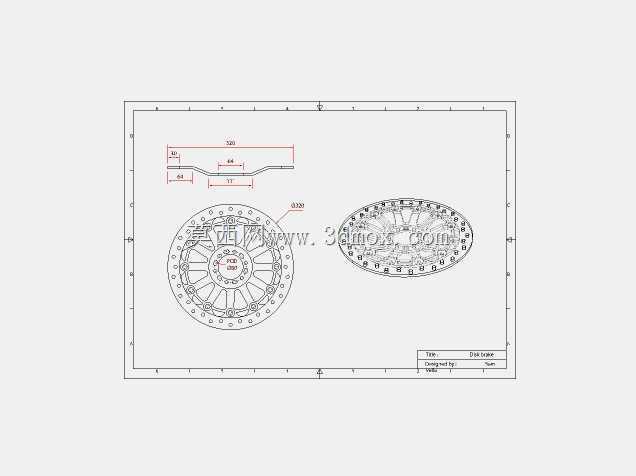

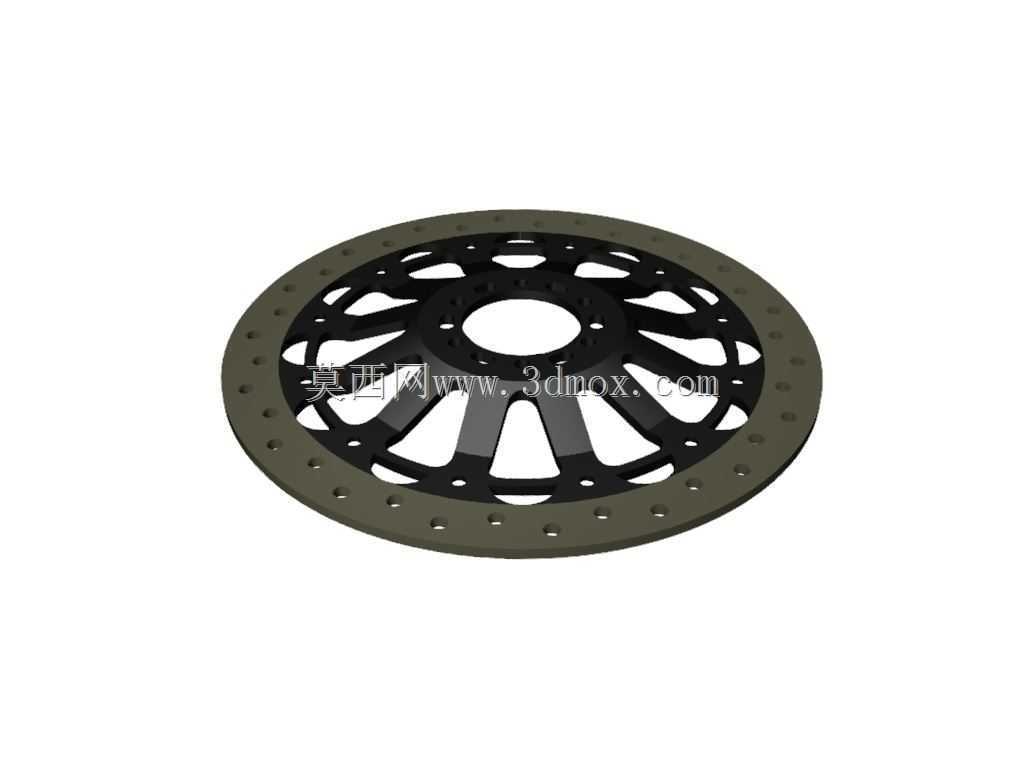

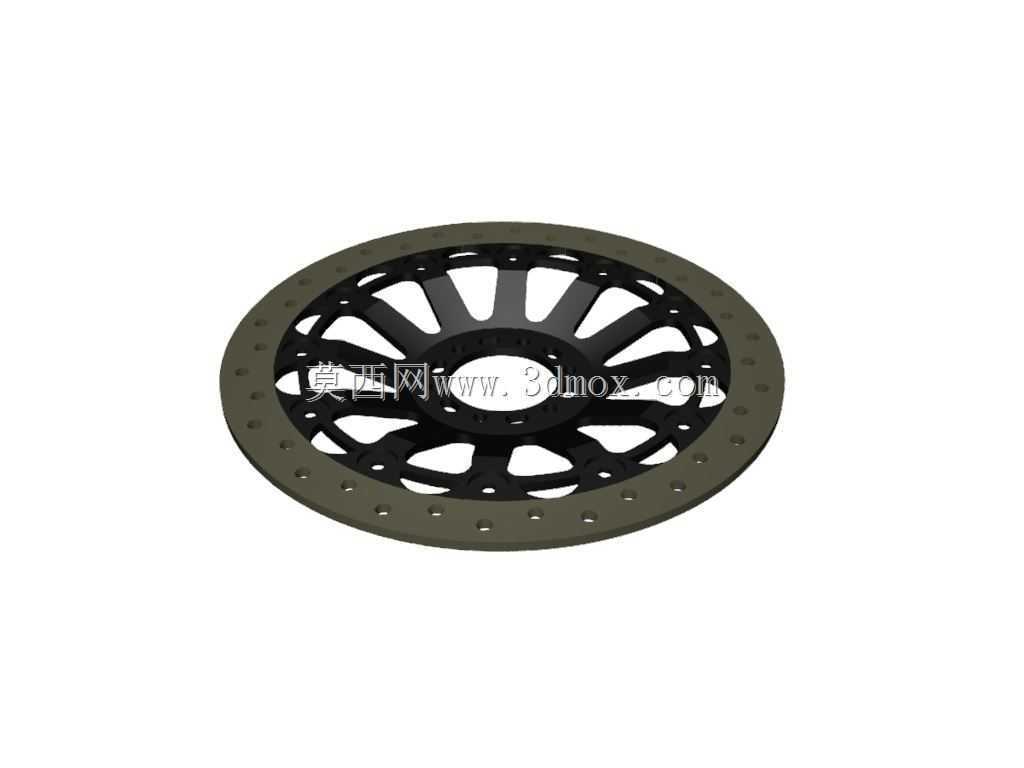

　　从结构形式看，该件采用环形盘体布局，中心区域设置与轮毂或输出轴连接的安装孔系，外圈为主要摩擦工作带。盘面上分布多组放射状镂空窗口，窗口之间形成近似辐条的承载筋。这样的布置不是单纯减重：制动时摩擦产生的热量会迅速向盘体传导，连续制动工况下温度升高明显，贯通式风道能够让盘体在旋转时带动空气径向流动，把热量从摩擦区带走。辐条之间的空隙同时为热膨胀提供补偿余地，降低盘面翘曲趋势。

　　建模时需要先确定回转基准。中心孔、螺栓分布圆和外圆摩擦面应保持同轴关系，不能把镂空特征作为定位基准。安装孔沿圆周均布，孔径与孔边距要满足螺栓装配和扳手空间要求；外圆摩擦带的宽度决定制动片有效接触面积，若摩擦片压在窗口边缘，会造成接触压力突变、噪声和局部磨损。因此在结构设计阶段，应把制动片包角、摩擦环宽度和镂空窗口位置一起校核，确保夹紧区域始终落在连续金属面上。

　　盘体厚度方向是关键尺寸边界。摩擦面需要预留磨损量，太薄会降低热容量并削弱刚性，太厚则增加转动惯量和热应力。外缘一周的小孔可用于固定、通风或与附属护板连接，孔位应避开辐条受力截面的高应力区。放射筋的宽度从中心向外逐渐变化，既承担扭矩传递，又把安装法兰和外圈摩擦环连接成整体；筋条过渡处不宜出现尖锐转角，模型中应保留圆角或平滑过渡，以减少制动循环下的裂纹萌生。

　　在工程应用中，这类盘式制动器常见于需要紧凑制动空间的车辆、卷扬设备、试验台和传动机构。与鼓式制动相比，盘式结构的摩擦面暴露程度更高，散热和排屑条件较好，维护时也便于检查磨损。开放式窗口在泥泞、粉尘环境中可减少碎屑积存，但在高速旋转时也要考虑风噪和异物甩出风险。若用于重载工况，还需结合制动钳数量、单片或双片夹紧方式、制动半径和许用面压进行匹配，不能仅凭盘径判断制动能力。

　　三维结构表达应把实体盘体、镂空窗口、安装孔、外缘孔和摩擦面分区清楚。装配校核时，可将制动盘放入轴系与卡钳组件中检查轴向间隙：卡钳与盘侧面之间需保留热膨胀间隙，螺栓头不得干涉相邻筋板，通风通道入口不能被轮毂护罩完全遮挡。对运动分析而言，盘体绕轴旋转，窗口和辐条周期性通过制动片区域，筋条布置会影响制动热容量和刚度分布；对加工分析而言，摩擦面的平面度、两端面平行度以及安装孔位置度，都直接影响制动平顺性。

　　设计思路上，中心法兰负责定位和传扭，外圈环带负责摩擦制动，中间辐条负责连接并形成风道，三个区域功能明确。镂空比例需要在强度、散热和转动惯量之间平衡：窗口过大，盘体刚性和热容量下降；窗口过小，通风减重效果不足。通过圆周均布方式布置筋条，可以保证制动力矩在各方向上传递均匀，也便于数控加工和动平衡修正。整体结构没有复杂封闭内腔，特征围绕回转轴线展开，但孔系密集、对称度要求高，建模时应优先使用圆周阵列和参数化约束，便于后续调整盘径、孔数、筋宽和摩擦面厚度。
