带圆柱凸台方形安装基座结构设计

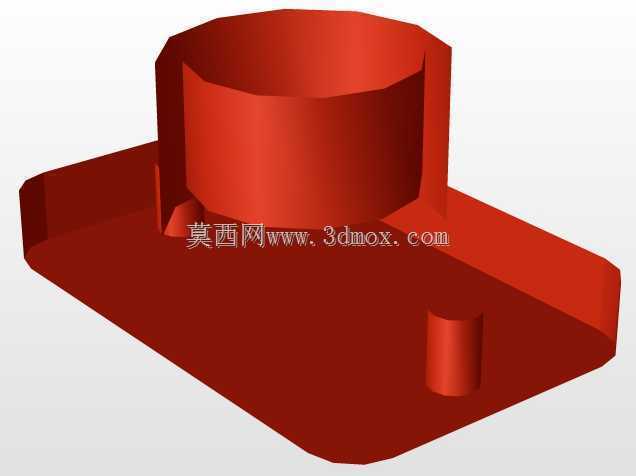

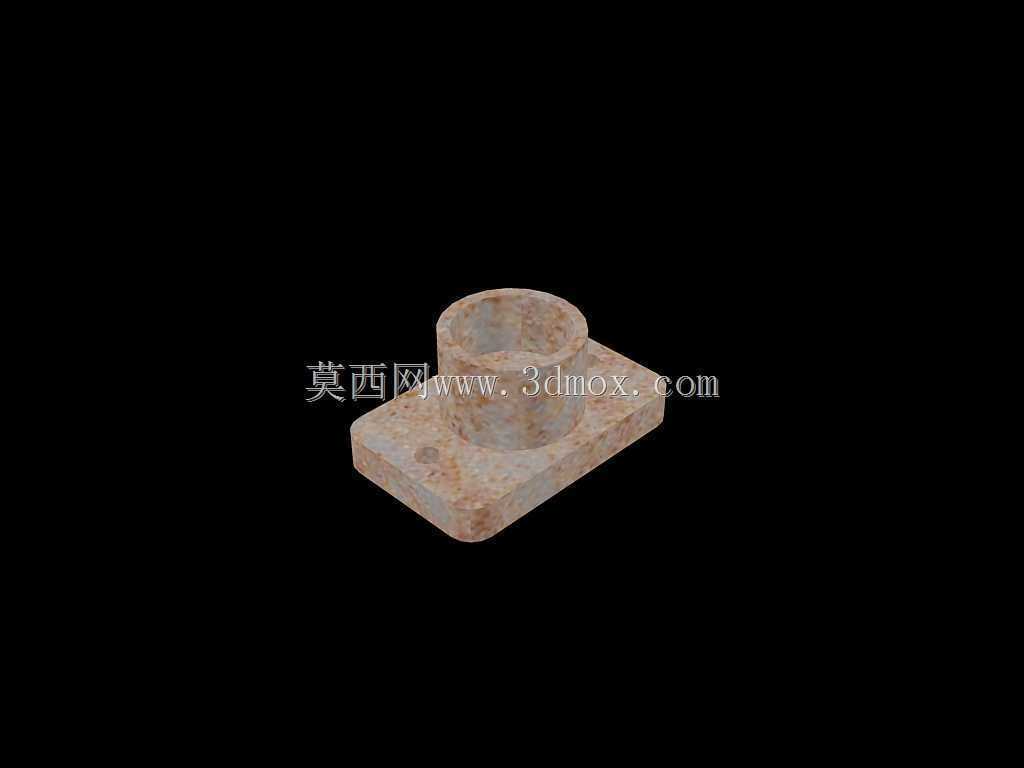

这款带圆柱凸台的方形安装基座，在轻工输送线、小型工装夹具台、桌面型检测设备的机架搭建环节应用十分广泛，主要承担轴类杆件、导向销、小型检测探头的承载定位功能，是设备装配环节中衔接安装平面与功能执行件的核心衔接零件。从实际装配场景来看，该零件的方形底板可完全贴合设备安装面，通过四角预留的安装孔位完成与机架型材或安装平板的锁固，不会出现安装偏斜、受力翘边的问题，上方一体成型的圆柱凸台内孔可直接穿装导向轴、定位销或者小型气动元件的杆部，凸台与底板衔接处做了圆弧过渡处理，能有效分散承载时的应力集中，避免长期受交变载荷出现衔接处断裂的问题。设计过程中优先考虑了安装兼容性，方形底板的长宽尺寸适配常规20系列、30系列铝型材的安装孔距，不需要额外加工转接板即可直接完成装配，圆柱凸台的内孔公差按照基孔制H7精度设计，可与常规g6公差的导向轴实现间隙配合，满足滑动导向或者固定定位的不同装配需求。零件整体采用一体成型结构，没有多余的拼接焊缝或者装配接缝，既可以采用金属切削加工完成小批量制作，也可以通过开模压铸实现大批量生产，适配不同产能规模的生产需求。从安装边界来看，底板厚度控制在合理范围，既保证了锁固时的结构强度，不会因为螺栓锁紧力过大导致底板变形，也不会因为厚度过大占用过多的设备安装空间，圆柱凸台的高度根据常规导向件的插入深度设计，既保证杆件插入后有足够的配合长度避免晃动，也不会因为凸台过高导致整体结构重心上移影响稳定性。实际使用中，这类基座常成对布置在工装台的两侧，穿装导向轴后为滑动载台提供直线导向支撑，也可以单个使用作为小型传感器的安装底座，通过凸台内孔固定传感器探头，保证探头检测位置的稳定性，不会因为设备运行振动出现检测位置偏移。结构设计上没有多余的装饰性特征，所有棱边都做了微小倒角处理，既避免装配过程中锐边划伤操作人员，也不会因为倒角过大影响安装面的有效接触面积，底板底面做了平面度公差要求，保证安装后与安装面完全贴合，不会出现局部悬空导致的受力不均问题。
