多类机械安装支座连接件练习模型

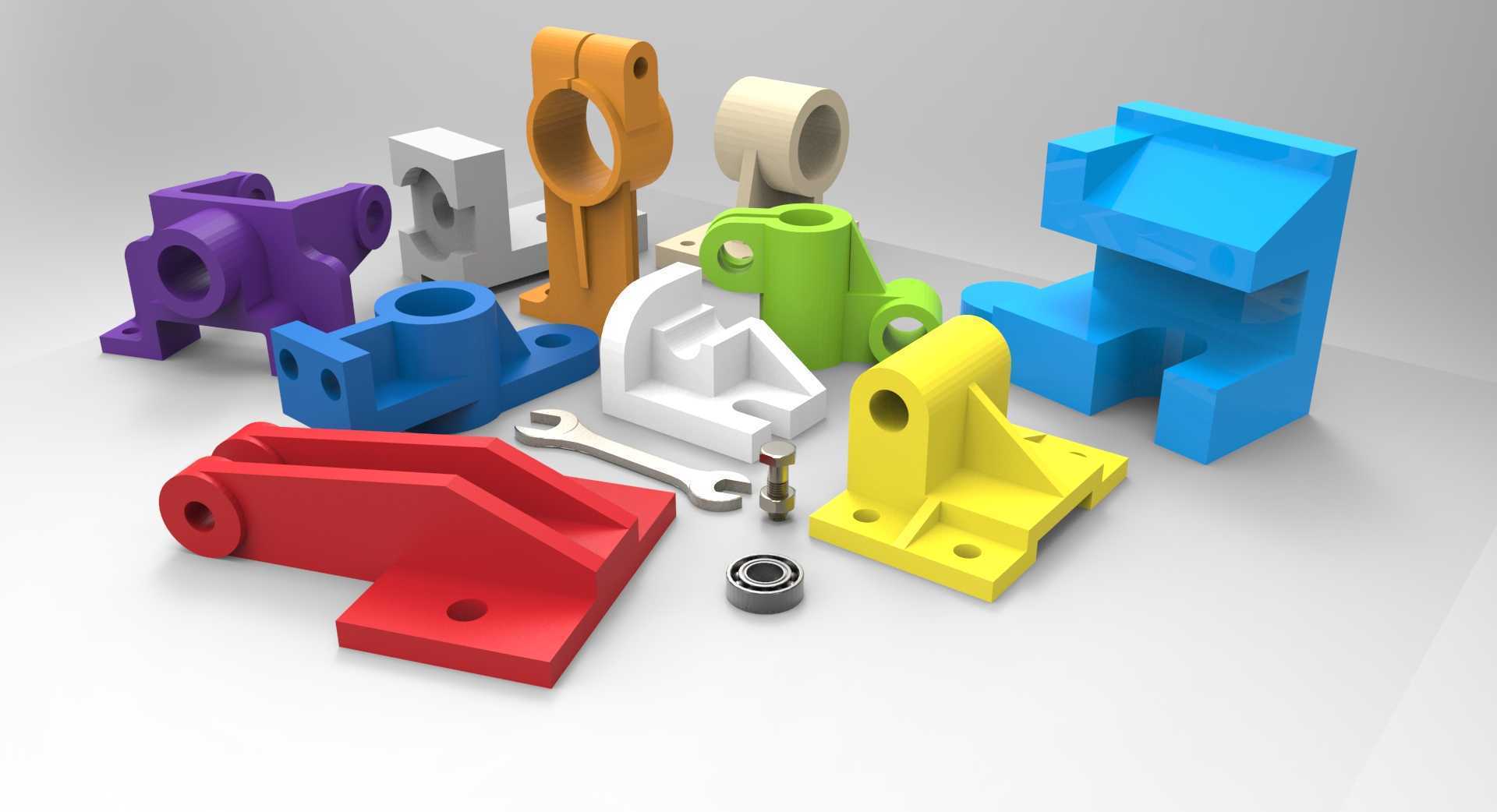

这批零件涵盖了设备中最常见的几类安装支撑与铰接连接结构，日常做非标设备设计时，这类支座类零件几乎是每台设备都要用到的基础构件，不同结构对应不同的受力场景与安装需求。比如带通孔的立式铰接支座，主要用于气缸、连杆这类需要摆动动作的部件连接，安装时要注意铰接孔的同轴度公差，否则会出现动作卡滞、销轴磨损过快的问题，这类支座的底板安装孔通常设计成长圆孔或者带定位止口，方便装配时调整铰接中心的位置，抵消机架焊接或者加工带来的位置误差。带斜向加强筋的L型安装座，多用于承受侧向倾覆力矩的场景，比如传感器支架、小型导轨的端部支撑，加强筋的厚度通常取主体壁厚的0.7-1倍，避免筋与主体连接处出现应力集中，设计时要注意安装面的平面度要求，支撑面如果平面度超差，锁紧安装螺丝后会导致零件变形，影响上面安装的功能部件精度。还有几类带轴承安装位的支座，主要用于小型转轴的两端支撑，设计时轴承位的公差要选过渡配合，既方便轴承压装，又能保证轴承内圈与轴、外圈与座孔的同轴度，这类支座的安装孔位置要和转轴中心保持严格的位置度，否则会出现转轴转动阻力大、轴承提前失效的问题。做这类零件建模的时候，要优先确定安装基准面，所有结构尺寸都从安装基准开始标注，避免加工时出现尺寸链累积误差，零件的壁厚要尽量均匀，过渡位置做圆角处理，不管是后续做注塑加工还是铣削加工，都能减少应力变形的问题。不同颜色区分的零件对应不同的受力等级，比如红色、蓝色这类大尺寸支座，通常用于设备主框架的受力连接，壁厚更厚，安装孔数量更多，能承受更大的静载荷与冲击载荷；小尺寸的浅色支座多用于辅助机构的轻载连接，结构更紧凑，占用安装空间更小。建模过程中要注意安装边界的预留，比如铰接支座的摆动范围内不能和其他零件产生干涉，安装螺丝的操作空间要预留足够，方便扳手或者电动工具伸入锁紧，轴承安装位要预留轴承压装的导入倒角，避免装配时刮伤轴承外圈。这类基础零件的结构通用性很强，很多结构可以直接复用到不同的设备设计中，只需要根据实际安装空间调整安装孔距、中心高度、铰接孔直径这些参数，就能快速适配不同的设计需求，减少重复建模的工作量，同时成熟的结构也能降低后续加工、装配环节出问题的概率。
