立式长距离物料气力输送机组结构设计

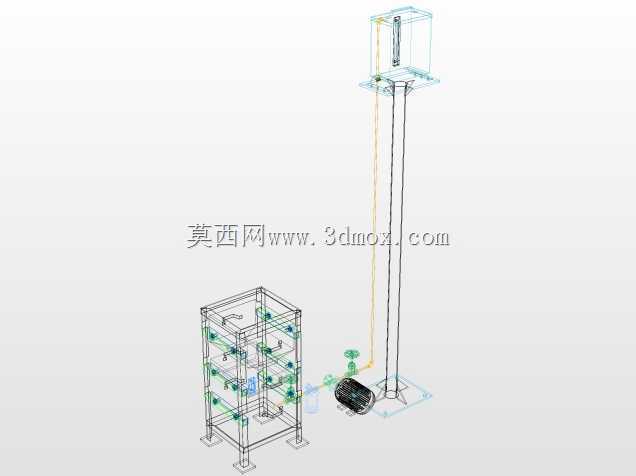

这套立式长距离物料气力输送结构，主要面向车间内散状颗粒物料的跨高度转运场景，常见于食品加工、塑料改性、建材粉料生产等需要将低位料仓物料输送至高位配料工位的生产环节，替代传统斗式提升机存在的残留多、清理难、易卡料的问题。整套结构分为低位动力机架、垂直输送管路、高位受料仓三个核心区段，低位机架采用方钢焊接框架结构，分层布置动力气泵、管路控制阀组、进料接口，框架底部预留可调脚轮安装位与固定地脚孔，可兼顾临时转场移动与长期工位固定的安装需求，框架层间预留足够的管线排布空间，气泵与机架连接处设置减震垫，降低运行过程中的振动传递与管路共振风险。垂直输送段采用等径光滑管路设计，管路通过多组抱箍固定在立式支撑立柱上，支撑立柱采用矩形钢管焊接成型，底部通过三角加强筋与安装底板连接，可承受满管输送时的物料重量与气流脉动带来的侧向载荷，管路沿程设置快拆式检修节，方便日常清理管路残留与堵料故障排查，进料端设置可调式补气阀，可根据输送物料的堆积密度调整气固混合比，避免稀相输送时能耗过高或浓相输送时堵管的问题。高位受料仓采用透明可视的箱体结构，侧面设置排气过滤接口，可将输送气流中的粉料截留后排出，避免车间粉尘污染，仓体底部设置出料蝶阀接口，可直接对接下游配料设备或储料容器。设计过程中优先考虑了安装边界的适配性，整套设备的水平投影尺寸控制在1.2米见方以内，垂直输送高度可根据车间层高调整管路节数，不需要额外改动主体支撑结构，管路连接全部采用标准快装法兰，现场安装不需要复杂的焊接作业，普通机修人员即可完成组装调试。结构建模时对所有运动部件与固定机架的间隙做了干涉检查，气泵的传动部位预留了安全防护罩安装位，控制阀组的操作手柄全部朝向机架外侧的操作通道，日常操作时不需要探身到设备框架内部，降低操作安全风险。
