仿生造型车载控制器外壳结构设计

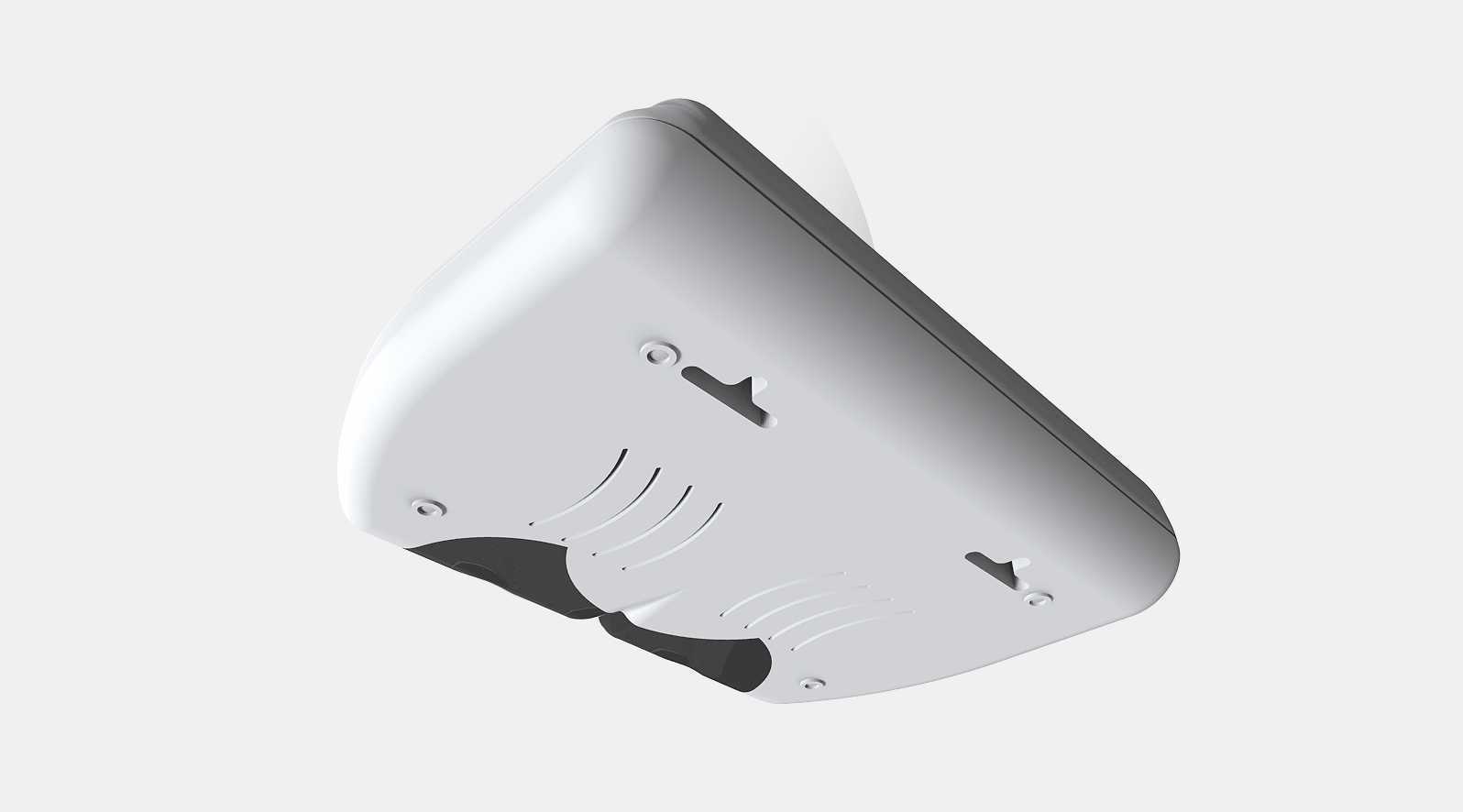

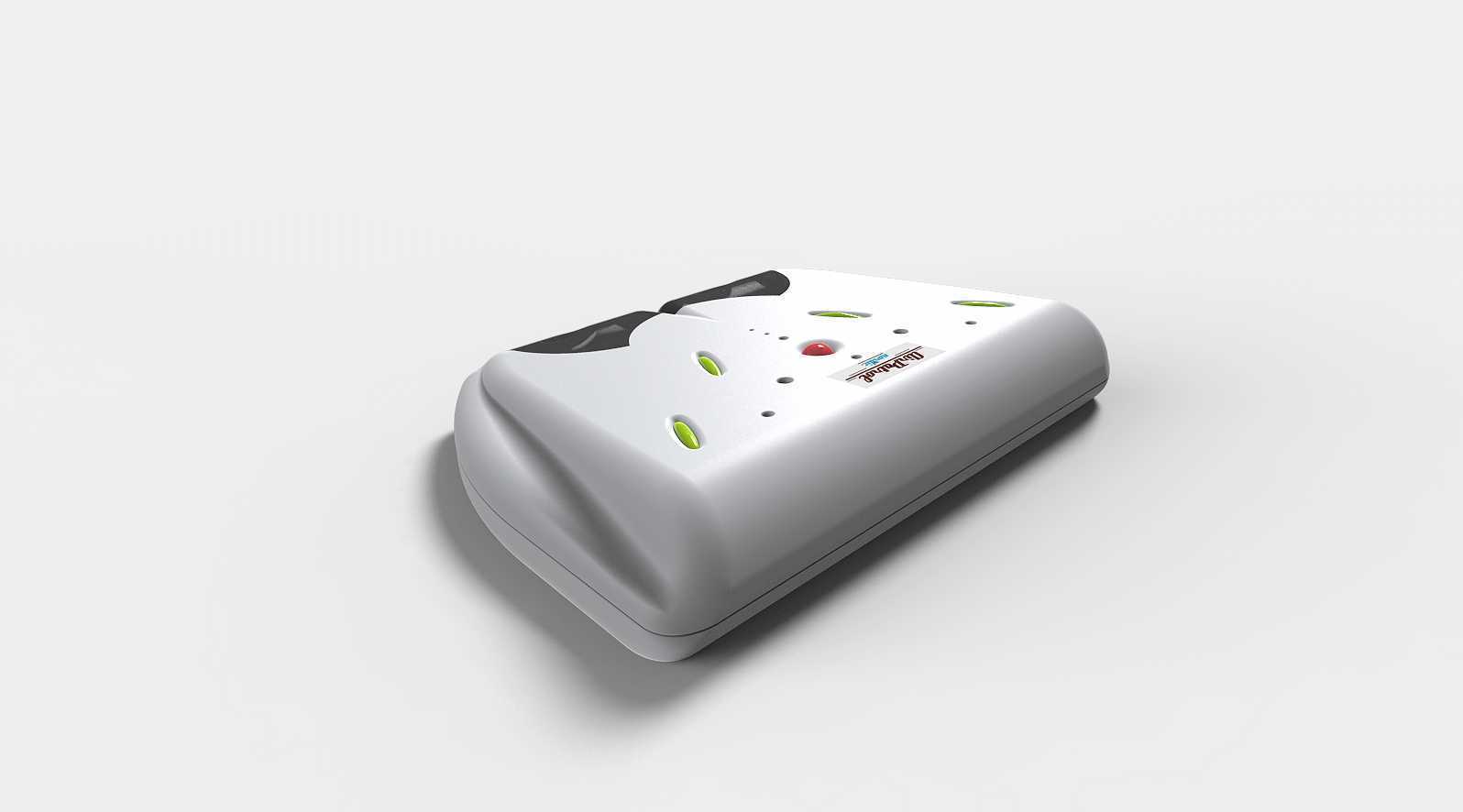

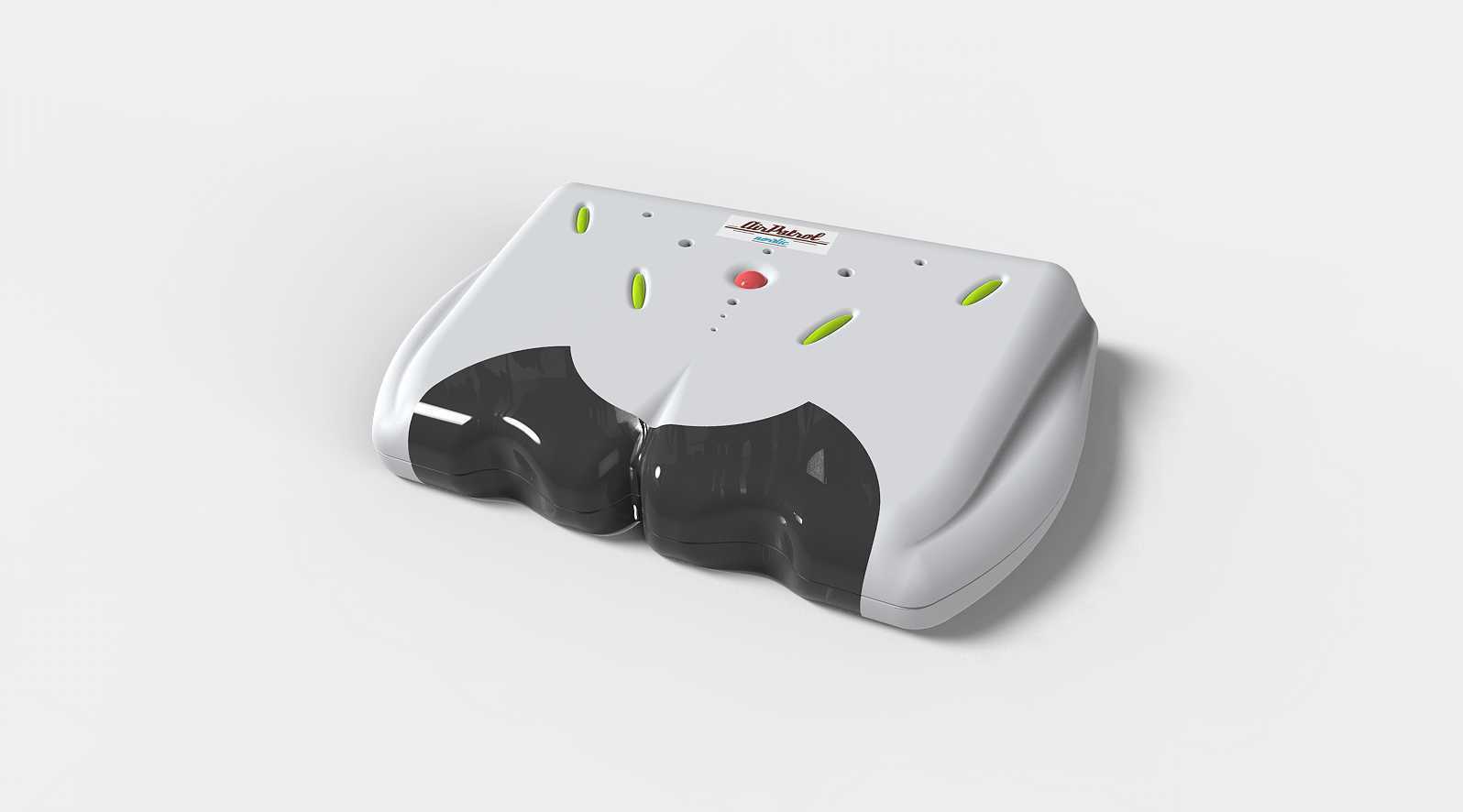

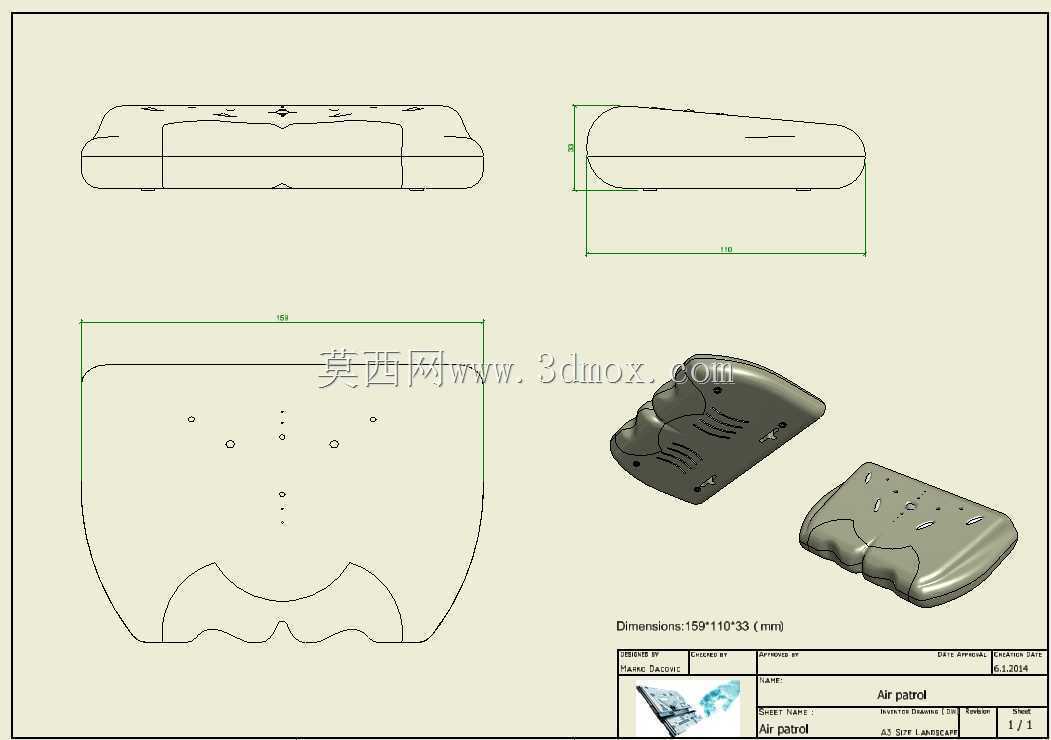

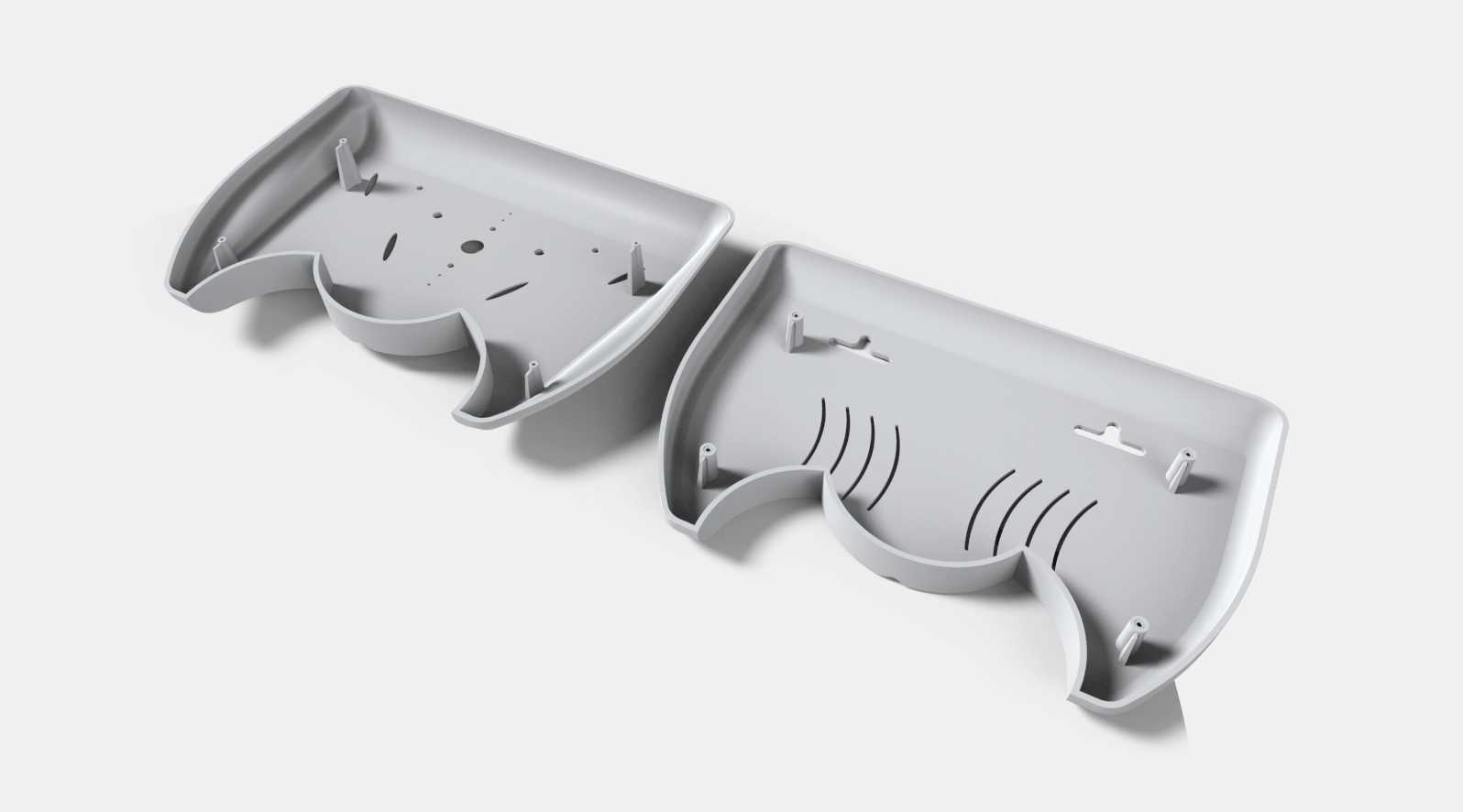

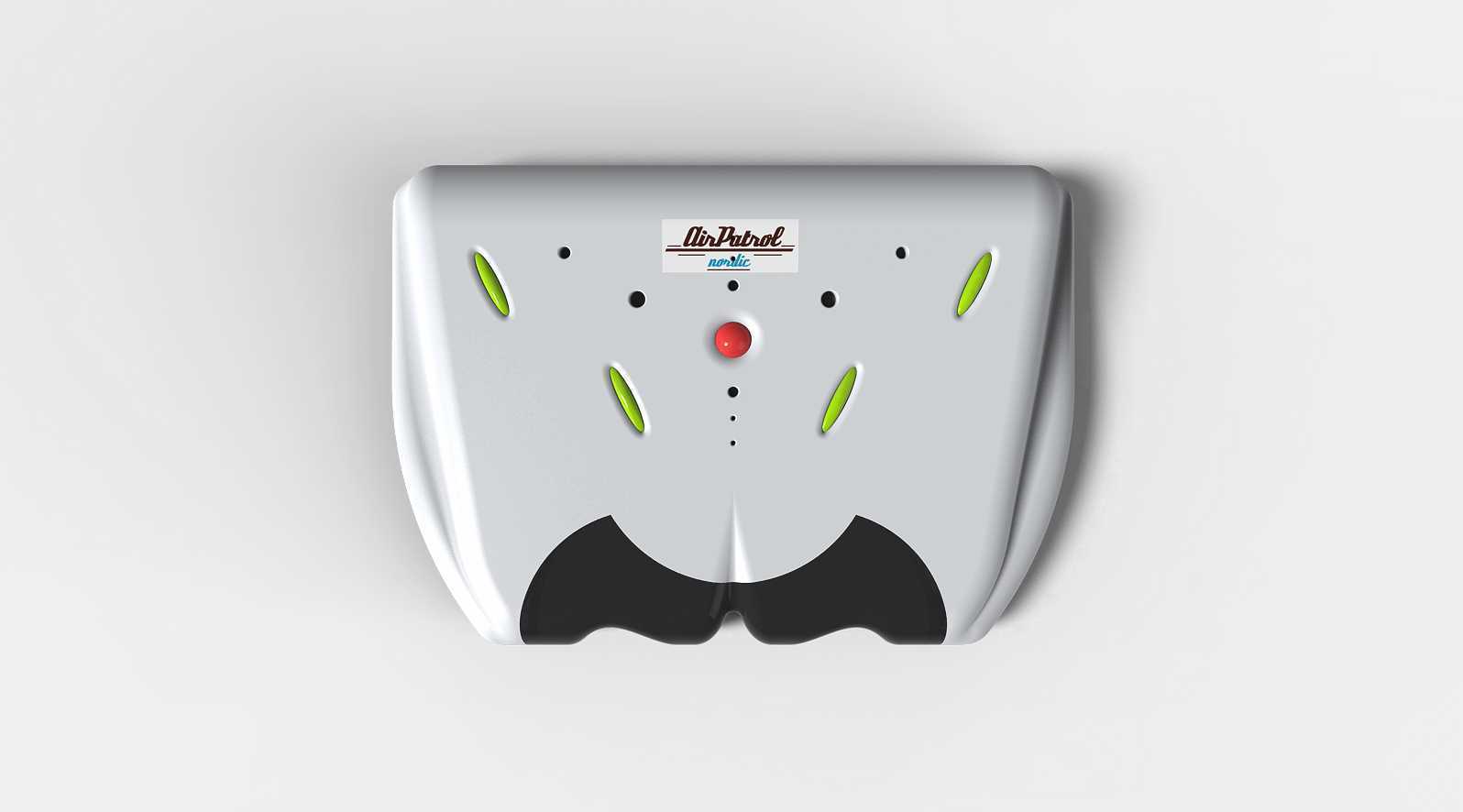

这款控制器外壳采用仿生蝠鲼的流线型造型设计，主要面向车载电子控制类设备的防护与安装场景，适配车内中控台、扶手箱等区域的加装类控制模块使用，能够在不破坏车内整体内饰风格的前提下，为内部PCB控制板、功能按键、指示元件提供可靠的安装载体与防护结构。从实际工程落地的角度看，外壳整体外形尺寸控制在159*110*33毫米，安装边界预留了足够的内部空间，可容纳常规尺寸的双层控制电路板，侧边与底部的安装柱位置按照通用车载电子模块的孔位标准设计，无需额外改动安装支架即可适配多数通用型车载控制主板，安装时可通过背部卡扣或者双面胶实现快速固定，适配不同车型的内饰安装面弧度。外壳正面的功能区域布局经过实际操作逻辑优化，居中位置的红色凸起按键作为核心功能触发键，按键周边预留的多个小孔位分别对应状态指示灯、光敏传感元件的安装位置，两侧的长条形黄绿色透光条采用半透明PC材质嵌件设计，既可以作为工作状态的灯光指示带，也能在弱光环境下勾勒出设备轮廓，方便驾驶员盲操作时快速定位设备位置。底部的黑色弧形支撑结构采用软胶包胶设计，一方面可以抵消车辆行驶过程中产生的持续振动，避免外壳与安装面之间产生异响，另一方面也能抬高壳体底部，预留出布线空间，方便连接线材从底部引出，避免线材弯折过度导致的接触不良问题。外壳的分模线沿着侧面流线轮廓布置，合模后错位量控制在0.1毫米以内，表面采用细咬花处理，既不容易残留指纹与灰尘，也能和车内常见的哑光内饰质感保持统一，上下壳之间采用卡扣加螺丝的双重固定方式，既方便后期拆装检修内部元件，也能在车辆持续颠簸的使用环境下保证壳体连接的可靠性，不会出现松脱异响的问题。在结构设计阶段，壳体壁厚均匀控制在2.2毫米，所有转角位置都做了R2以上的圆角过渡，避免注塑生产时出现缩痕、应力集中等问题，内部的螺丝柱位置都做了加强筋连接，能够承受多次拆装的扭力而不出现柱位断裂的情况，透光件与主壳体的配合间隙控制在0.05毫米，既保证装配顺畅，也不会出现漏光影响指示效果的问题。
