立式单轴数控雕刻机Z轴进给执行机构

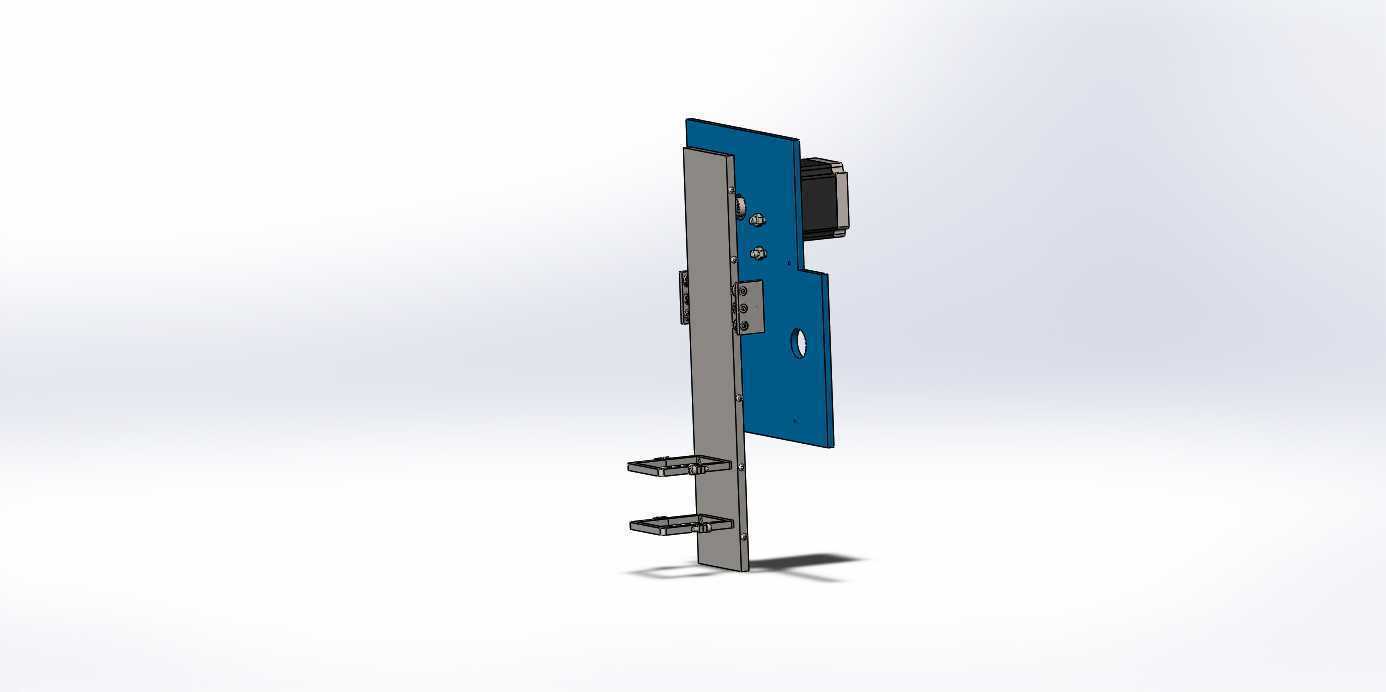

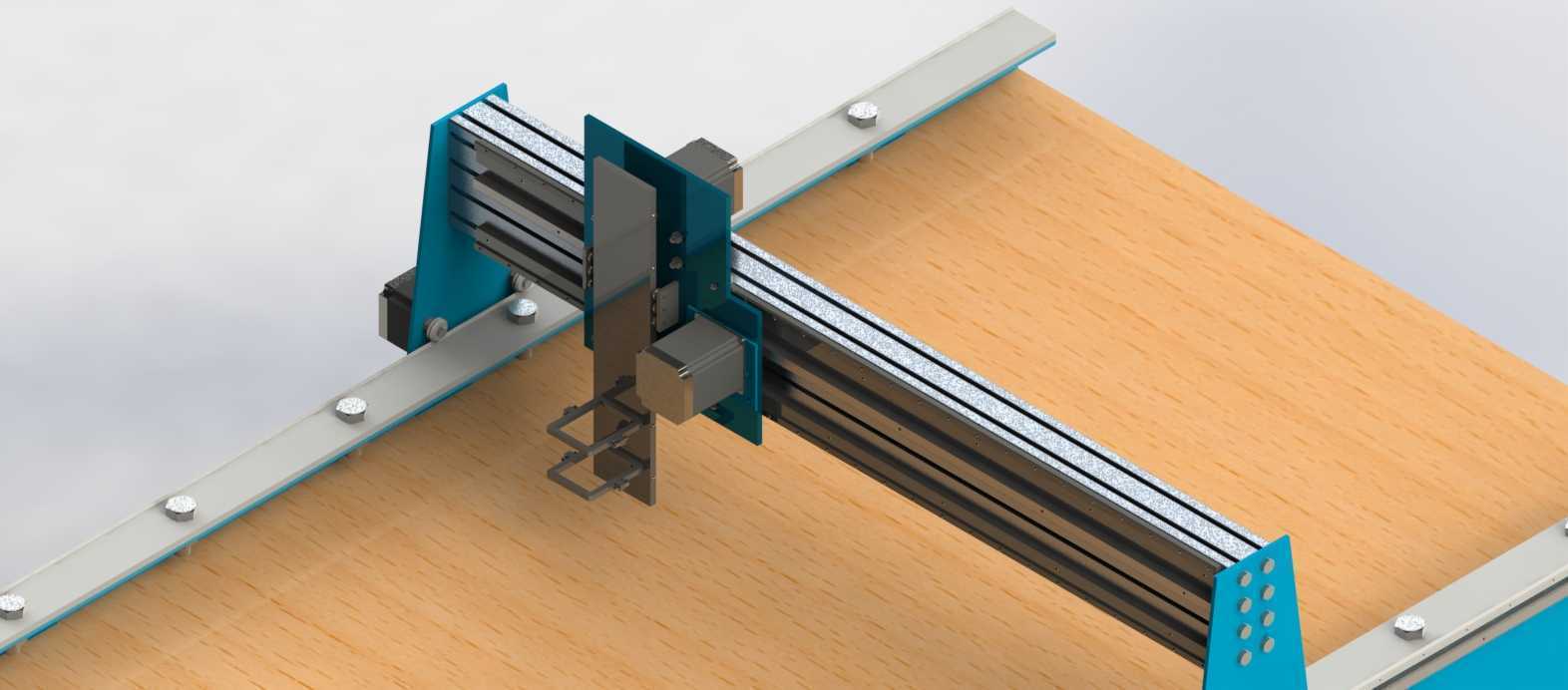

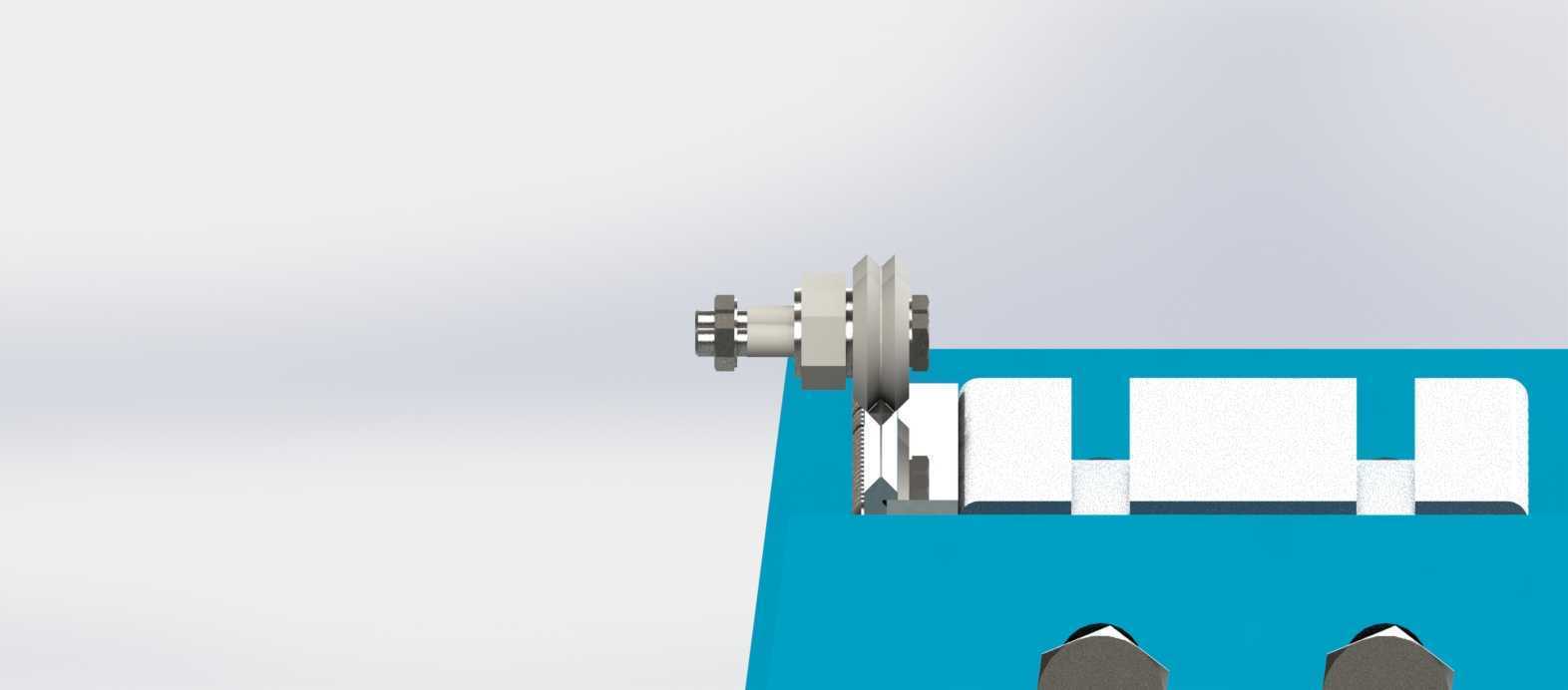

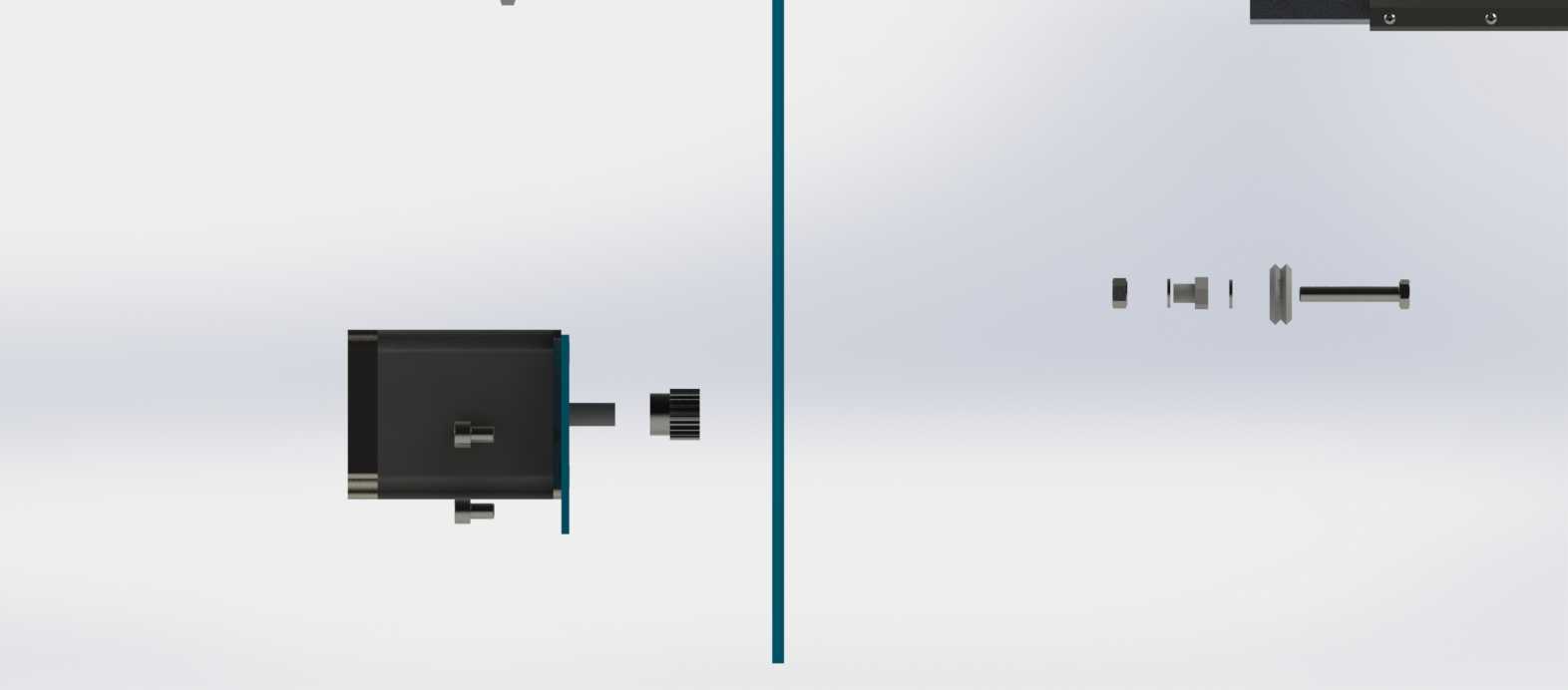

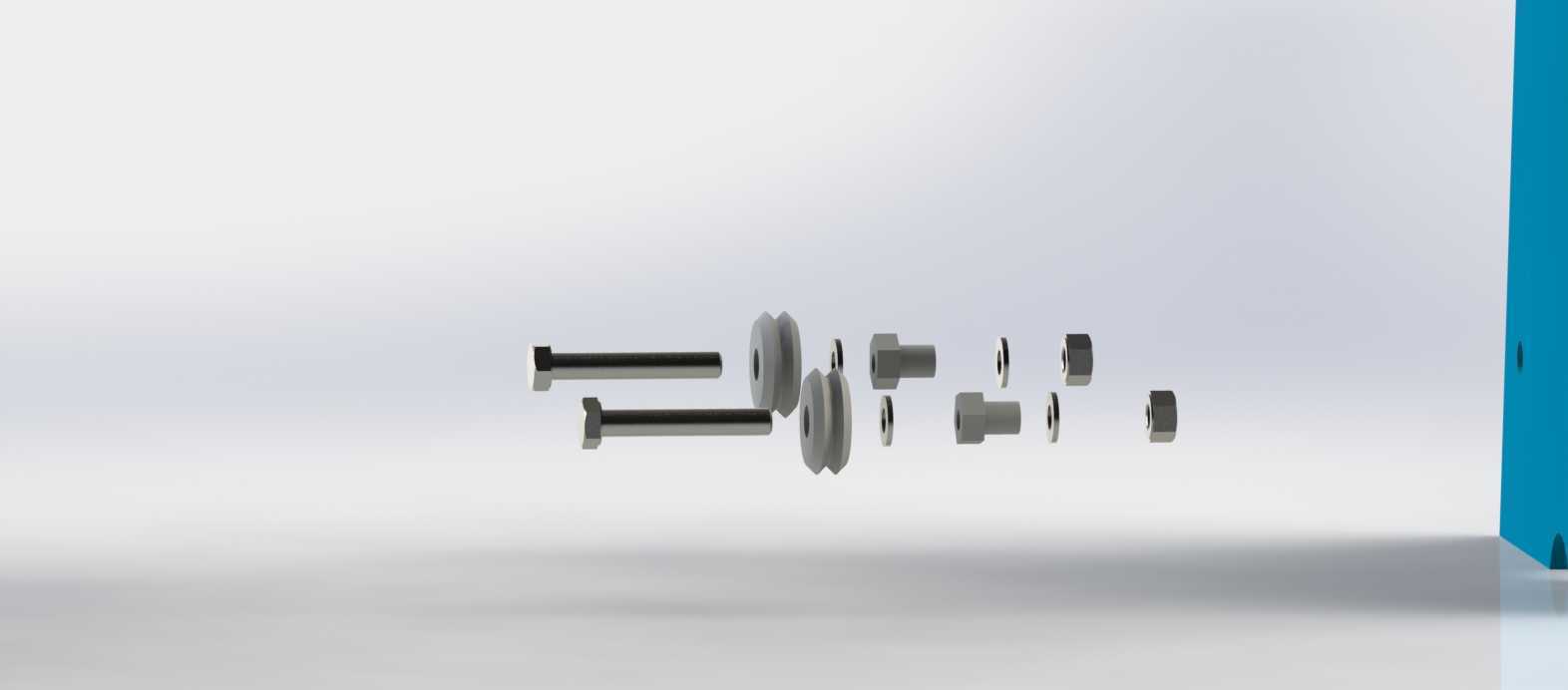

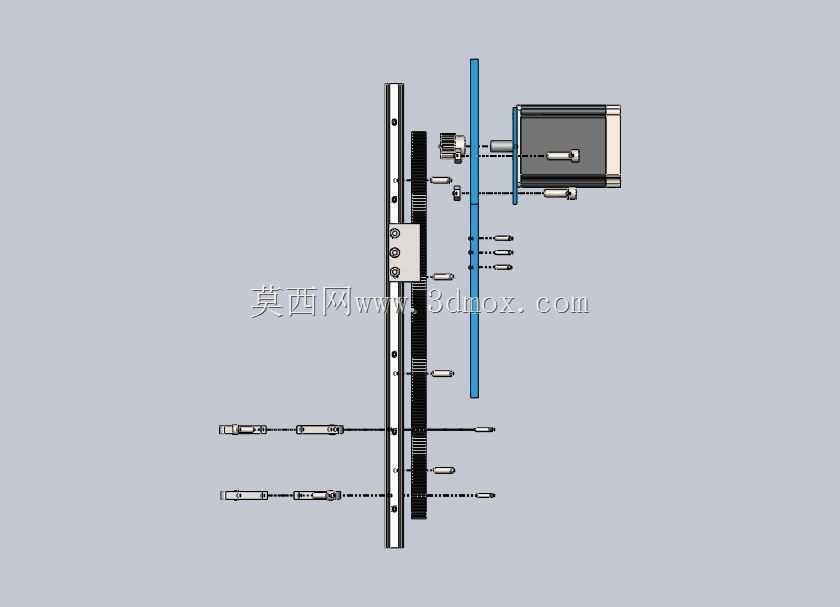

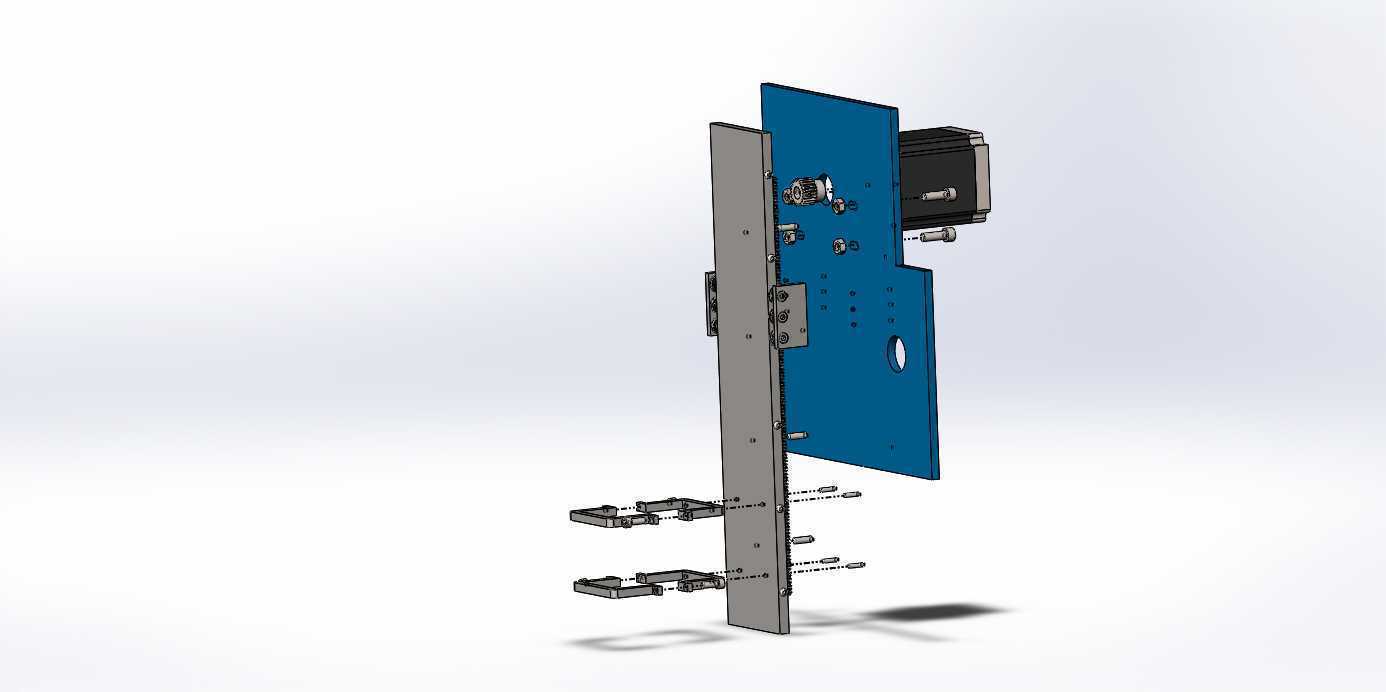

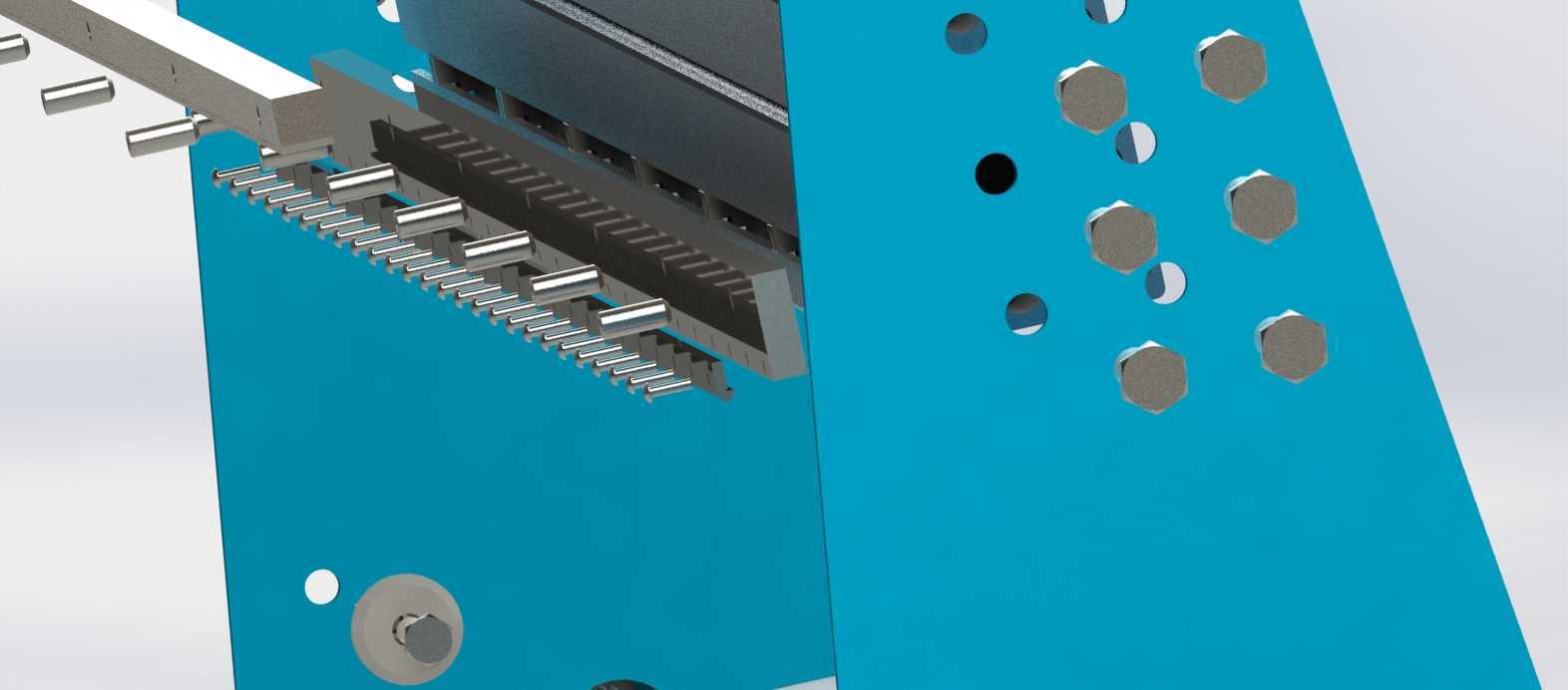

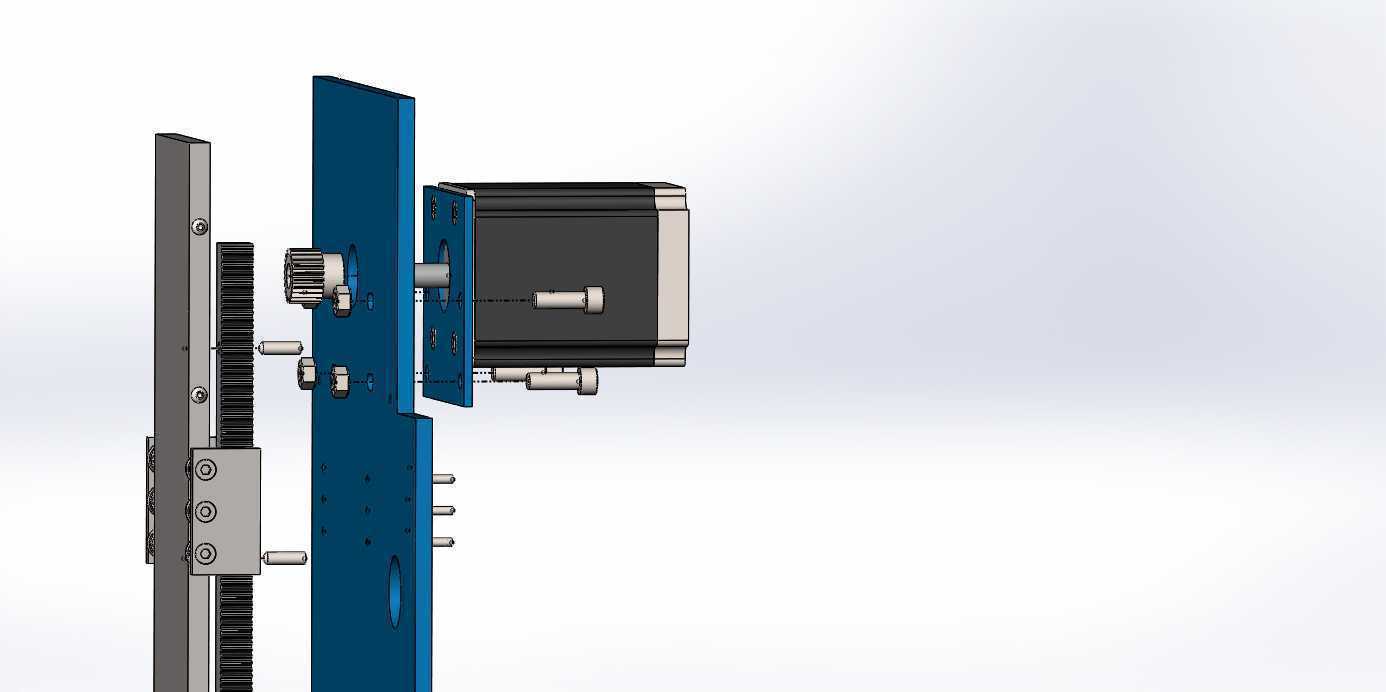

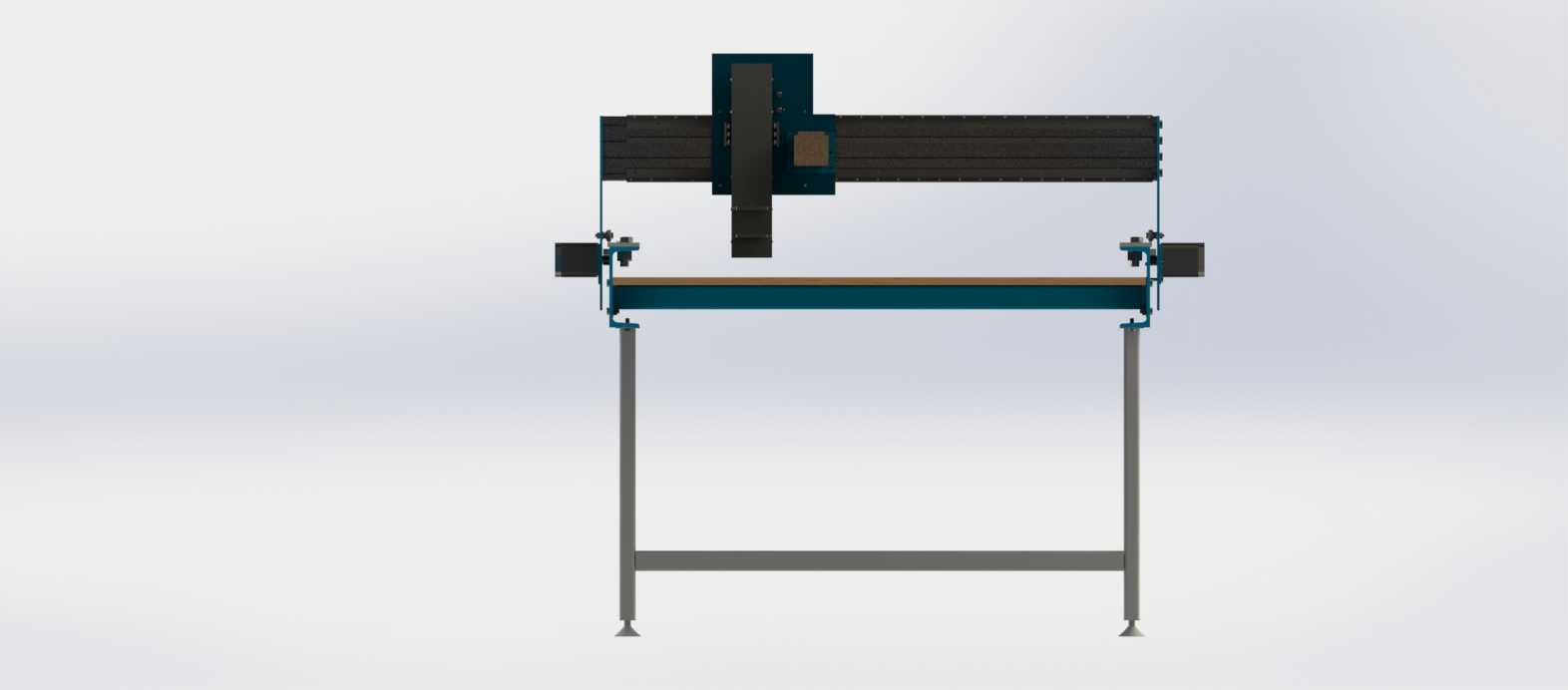

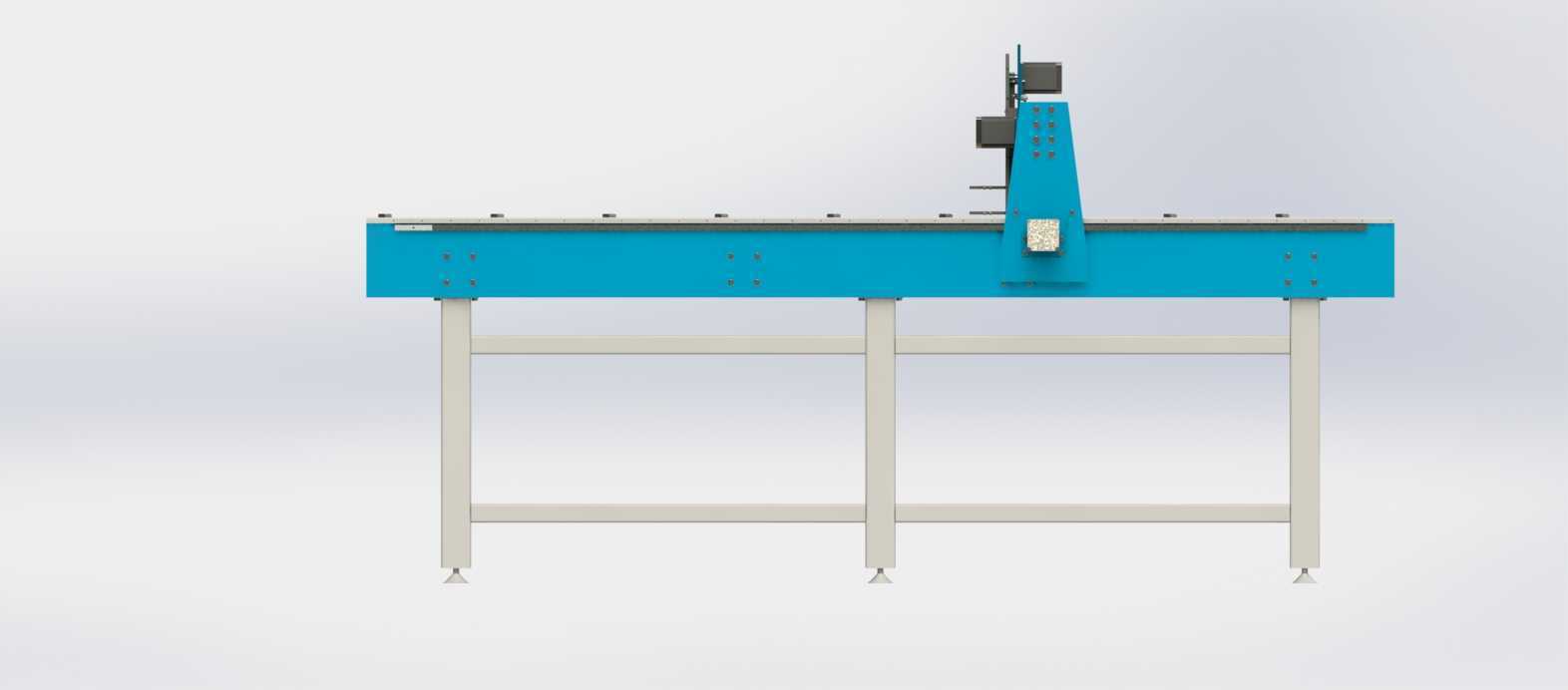

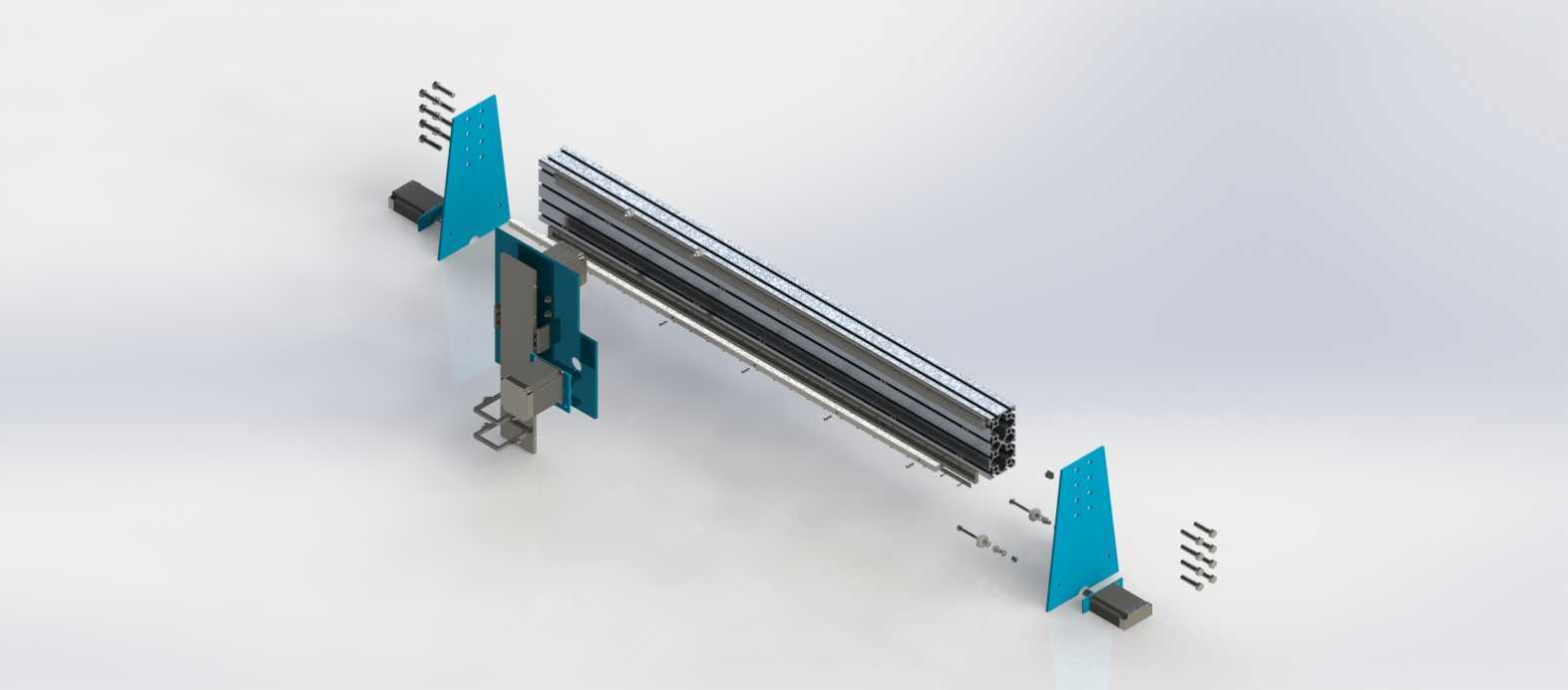

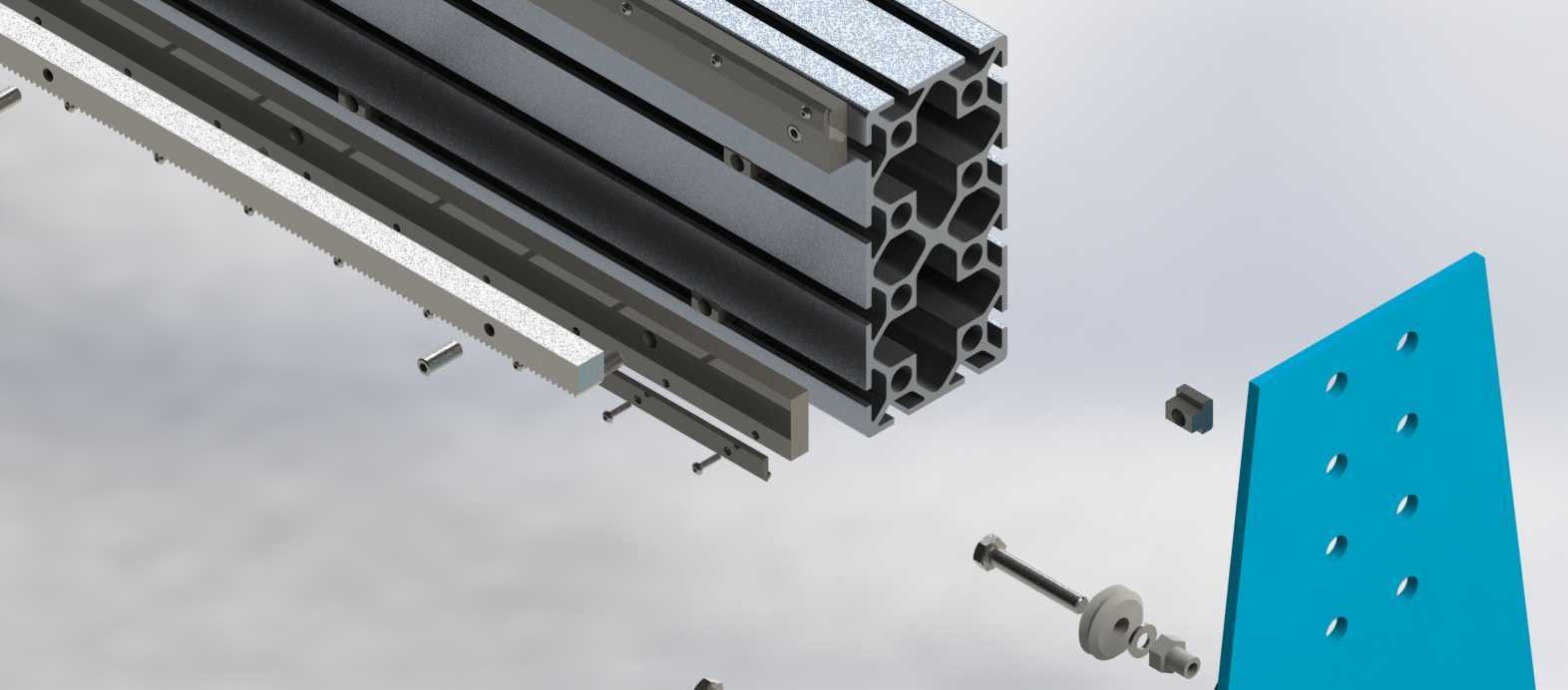

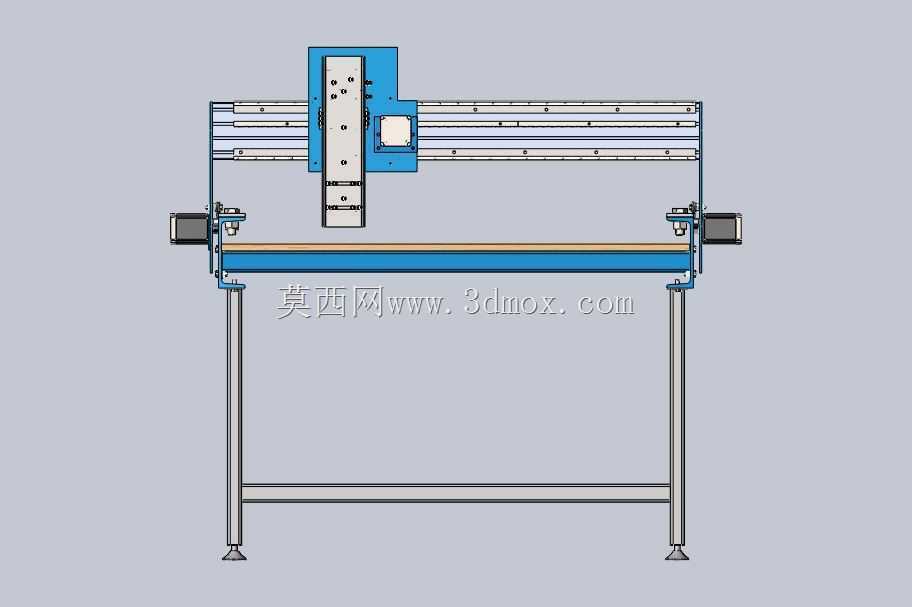

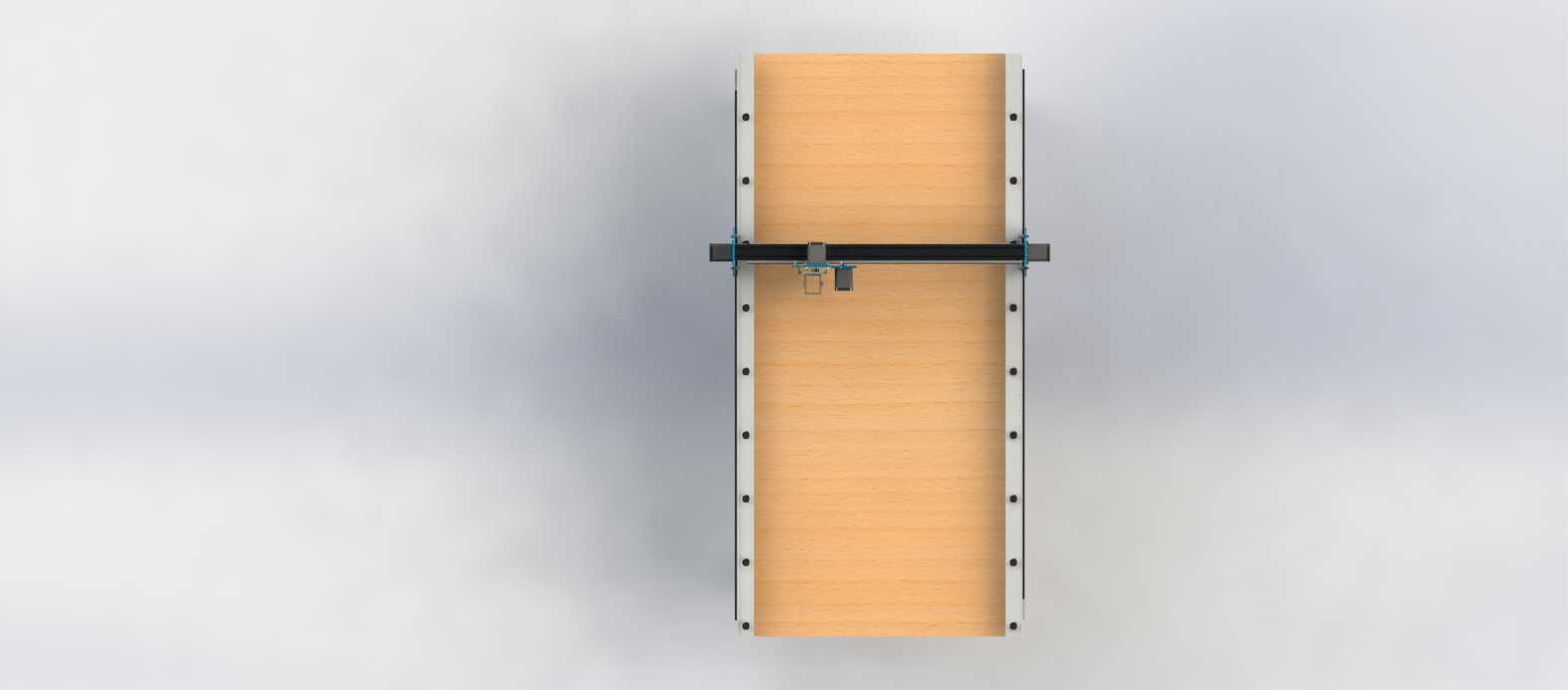

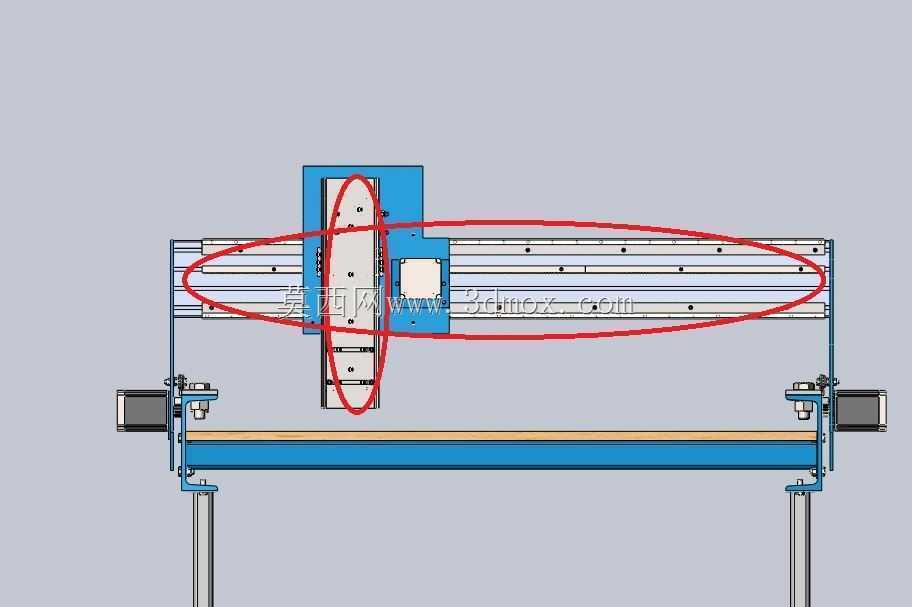

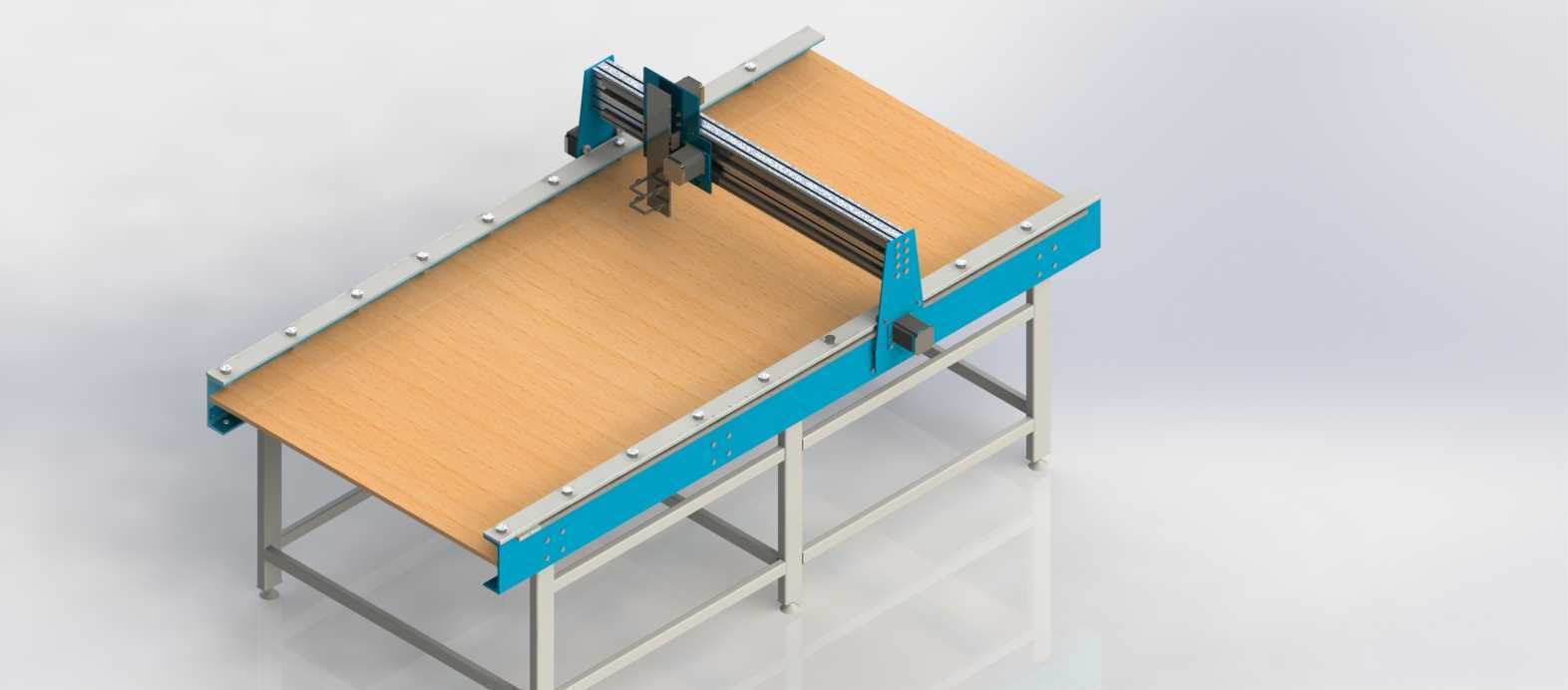

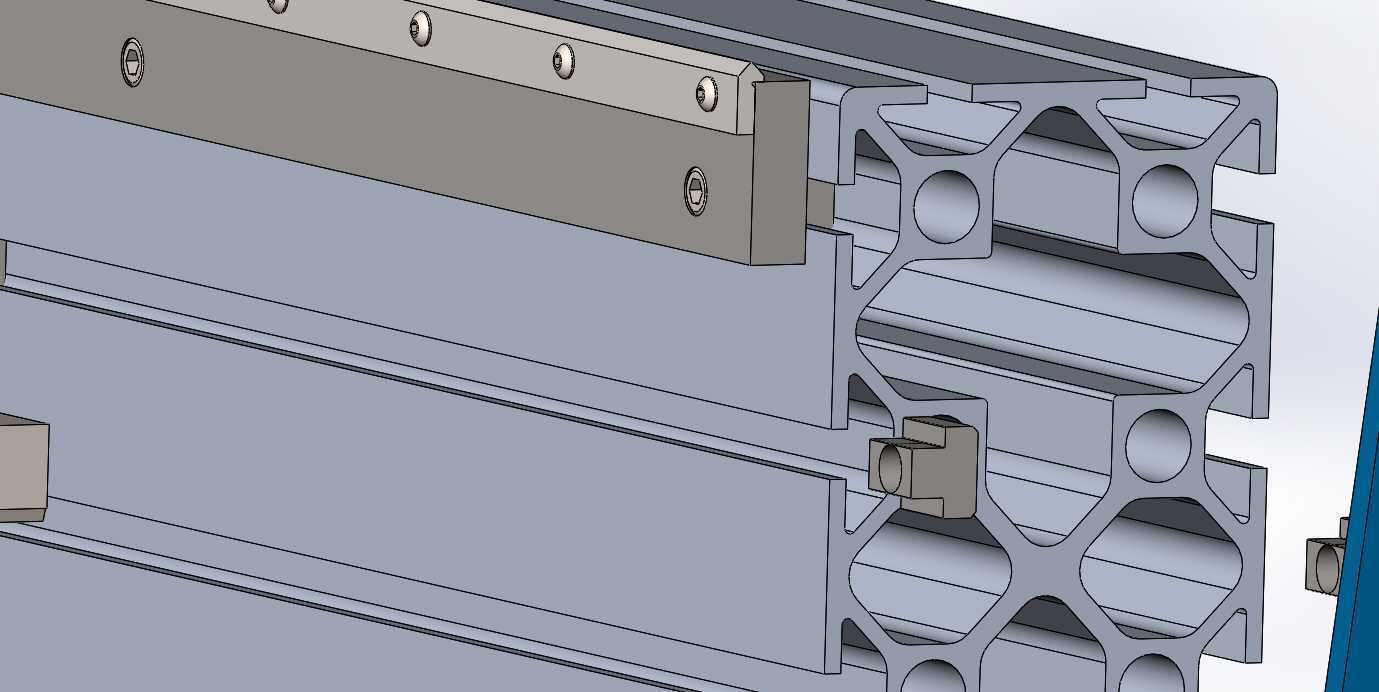

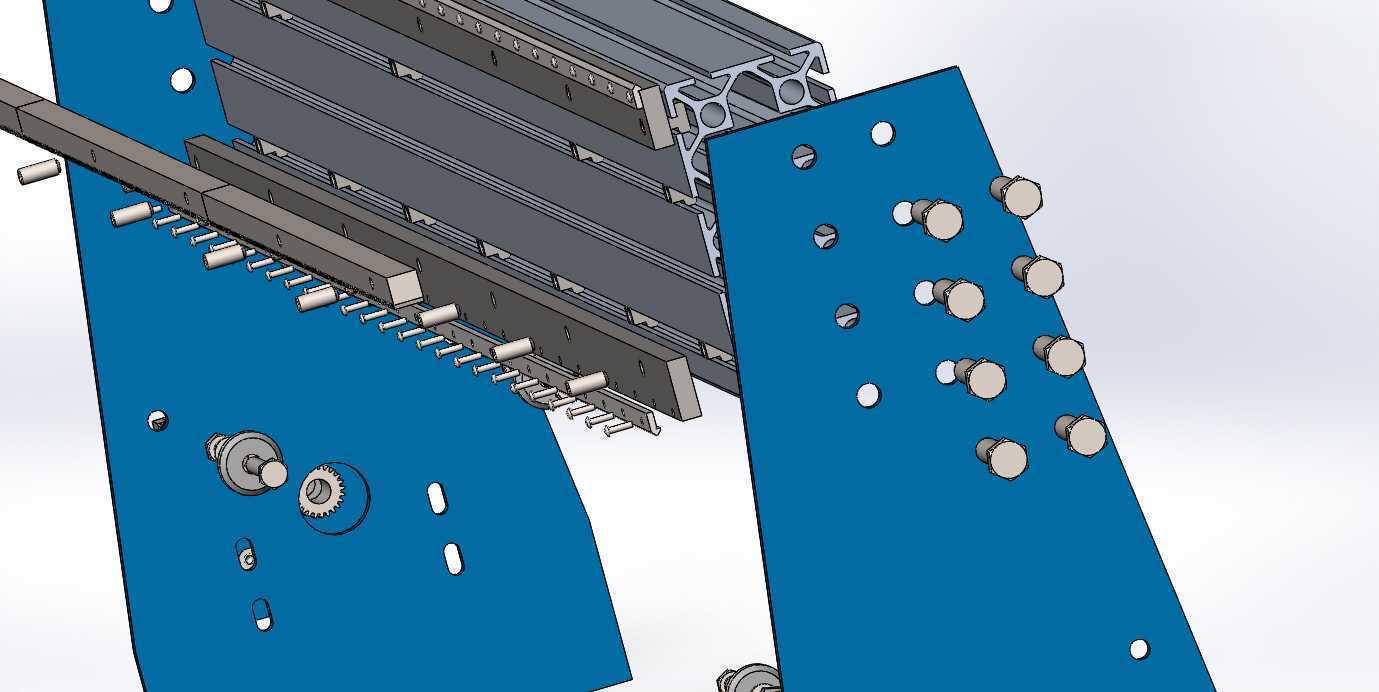

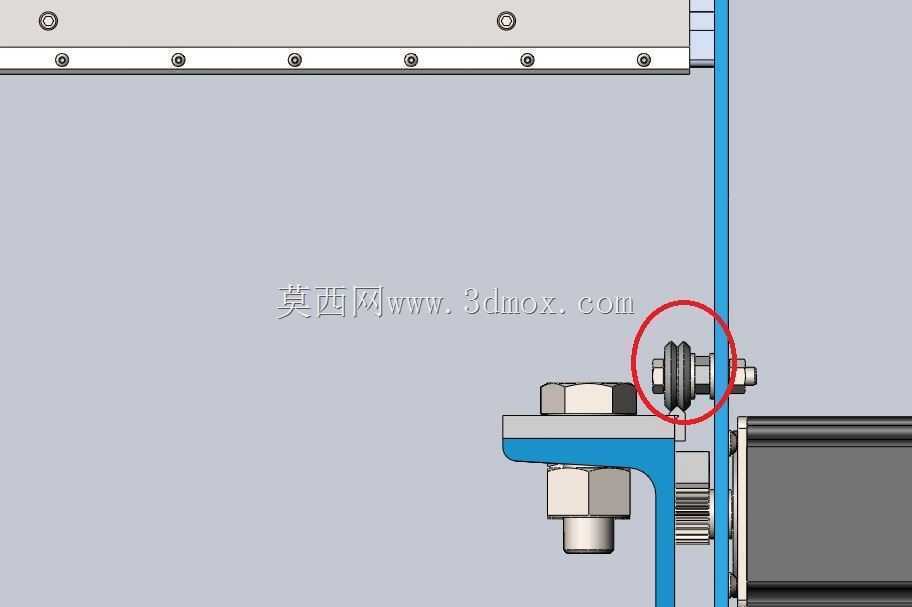

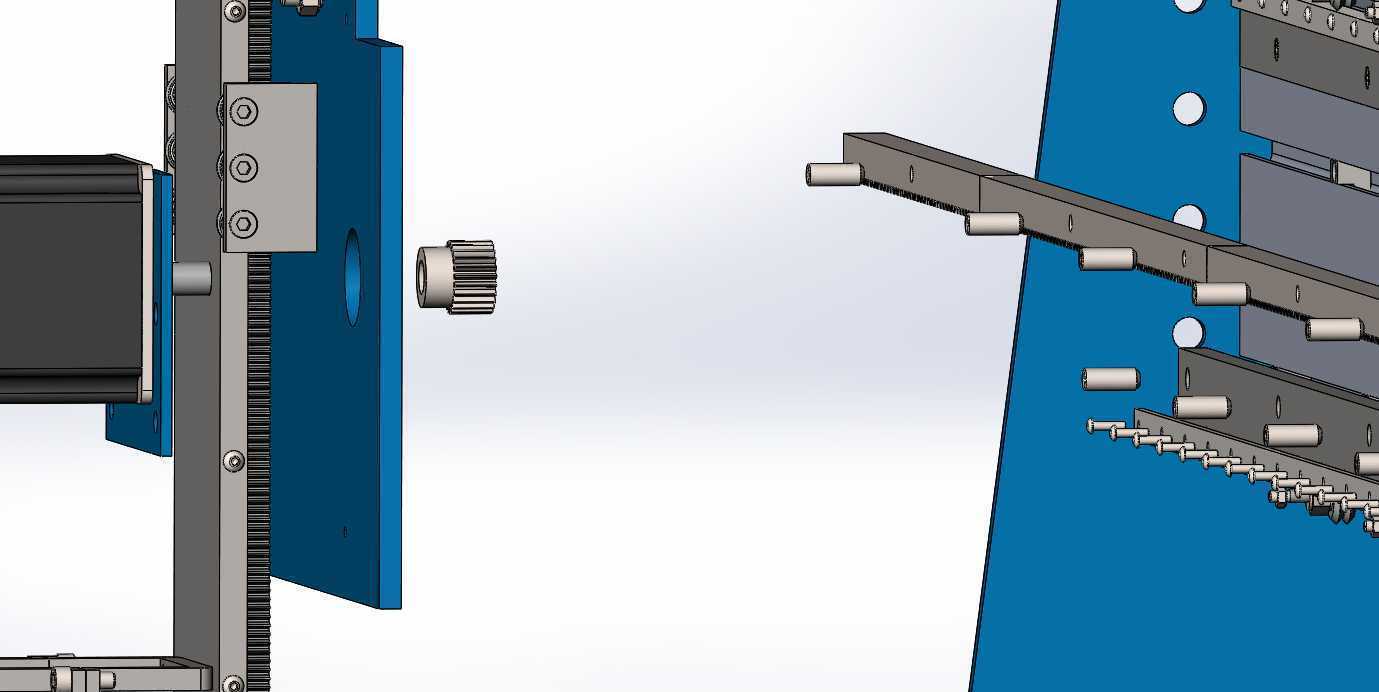

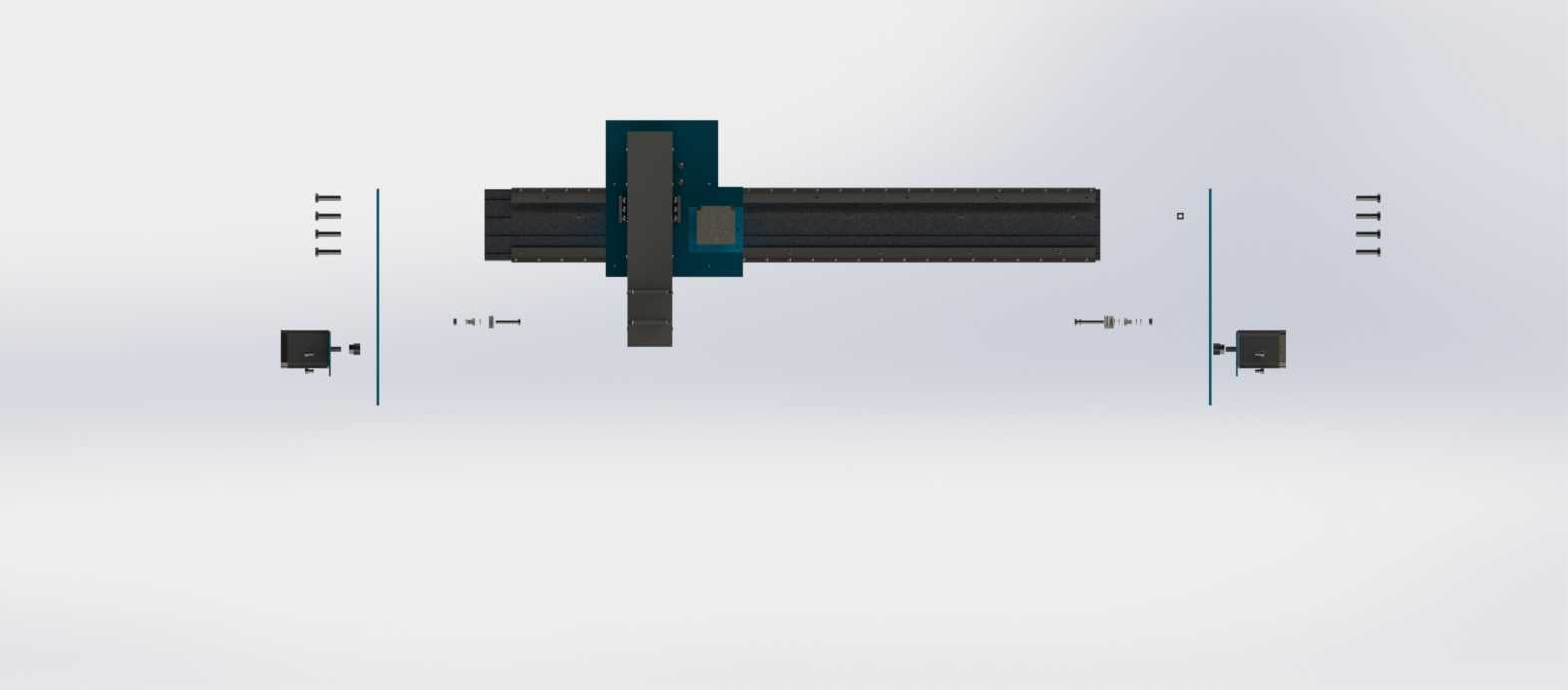

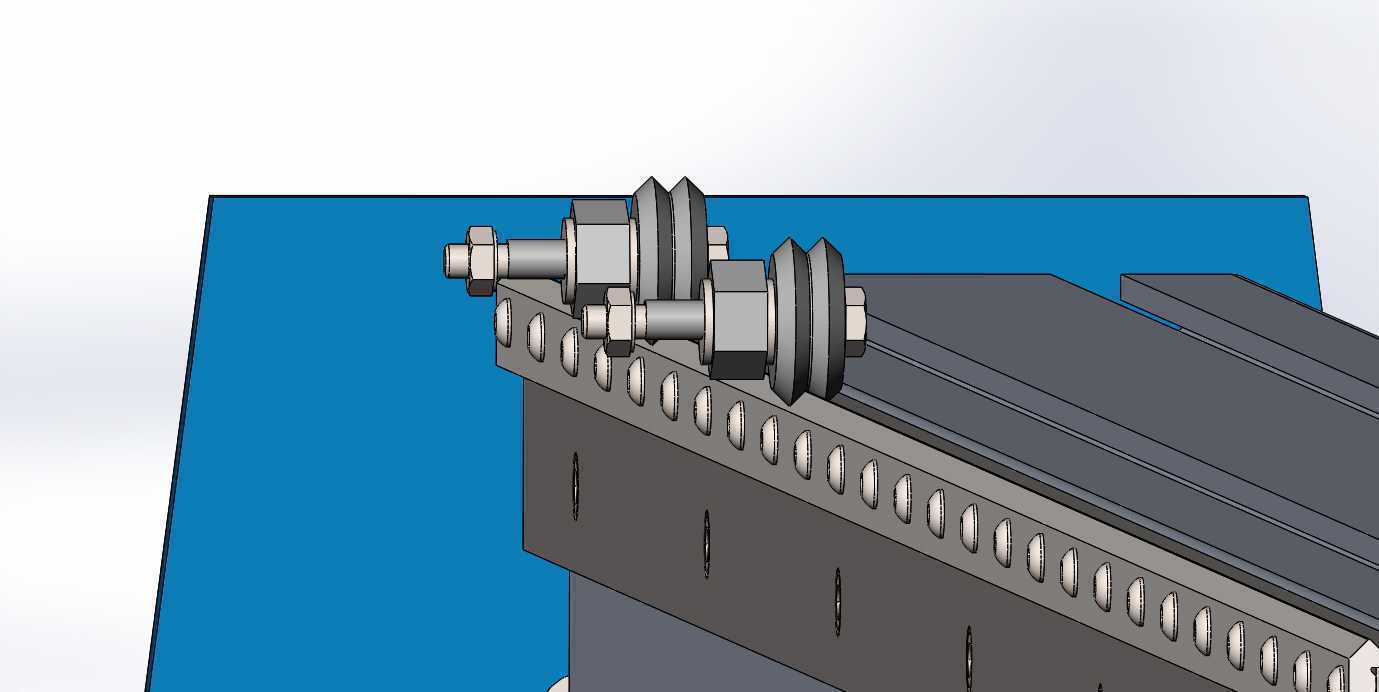

这套结构是中小型立式数控雕刻机的Z轴进给执行单元，主要适配广告标识加工、小型木工浮雕、软金属精密铣削、工艺品雕刻这类加工行程不大、对进给定位精度有稳定要求的应用场景，日常加工中负责带动高速主轴完成垂直方向的进给、抬刀、下刀动作，是直接决定雕刻深度精度、加工表面质量的核心功能部件。从结构设计逻辑来看，整个组件采用长条形立式安装基板作为承载基准，基板背面设置有与设备X轴滑台匹配的安装定位面，安装时可直接通过螺栓锁紧在X轴运动滑台上，不需要额外设计转接支架，能有效减少装配累积误差，安装边界预留的孔位间距适配市面上多数常规400mm行程小型雕刻机的X轴滑台安装尺寸，通用替换性较强。基板正面搭载线性导向结构，搭配滚珠丝杠传动副连接主轴安装滑座，滑座采用分体式锁紧结构设计，可适配不同直径规格的高速风冷主轴，锁紧接触面做了防滑纹理处理，长时间高速往复进给也不会出现主轴偏移、打滑的问题。设计时特意将传动丝杠布置在两根线性导轨的中心对称位置，让主轴切削时的反作用力能均匀传递到导向副上，避免偏载造成的导轨磨损不均、进给卡顿问题，同时在基板侧方设置了行程限位触发块安装位，可搭配光电限位开关实现Z轴上下硬限位保护，防止超程撞机。整个Z轴组件的垂直行程覆盖常规小型雕刻件的加工深度需求，从抬刀安全高度到最大下刀深度的行程区间，能满足亚克力切割、密度板浮雕、铜铝小件铣削、PCB板雕刻等常见加工的进给要求，导向副和传动副都预留了润滑脂加注通道，日常维护时不需要拆解结构就能完成润滑保养。结构上还做了走线槽集成设计，主轴的动力线、控制线可以沿着基板侧边的走线空间布置，避免运动过程中线缆拖拽、剐蹭加工区域，整体结构紧凑，没有多余的外凸部件，安装后不会占用过多的Y轴加工空间，在保证结构刚性的前提下尽可能压缩了自身重量，能降低X轴驱动单元的负载，提升整机的运动响应速度。
