集成单反相机的头戴式拍摄头盔结构

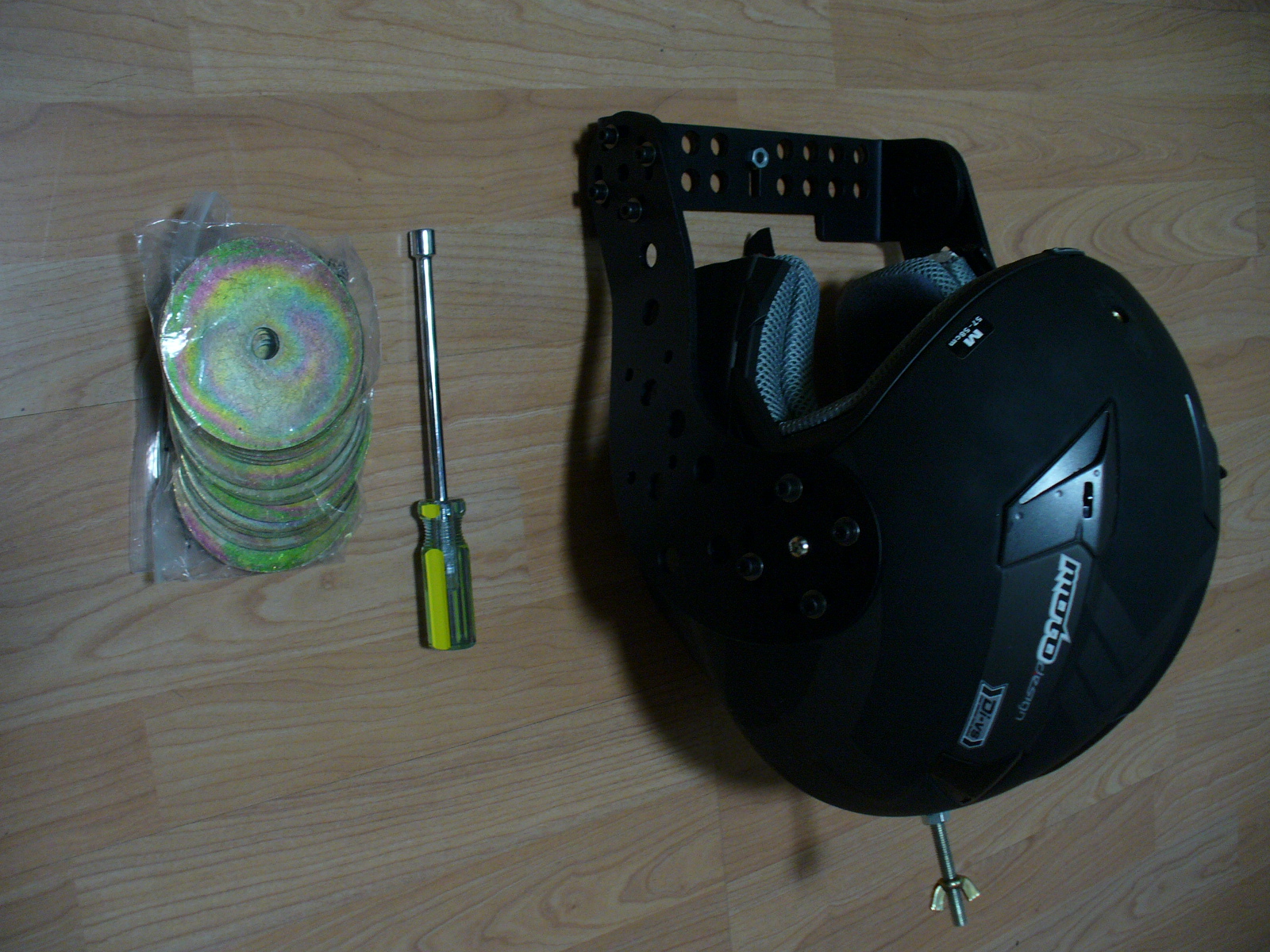

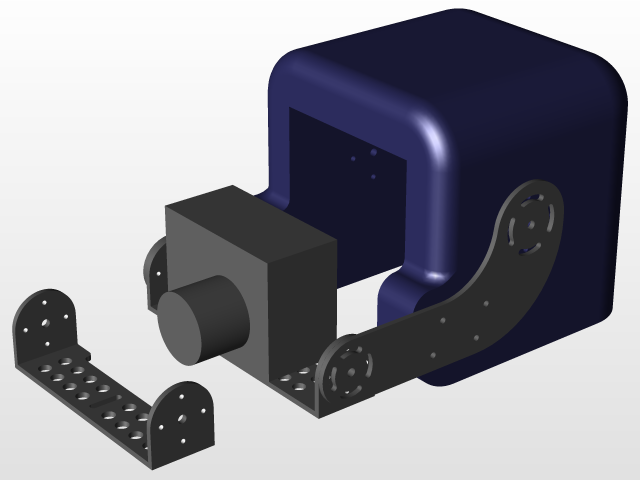

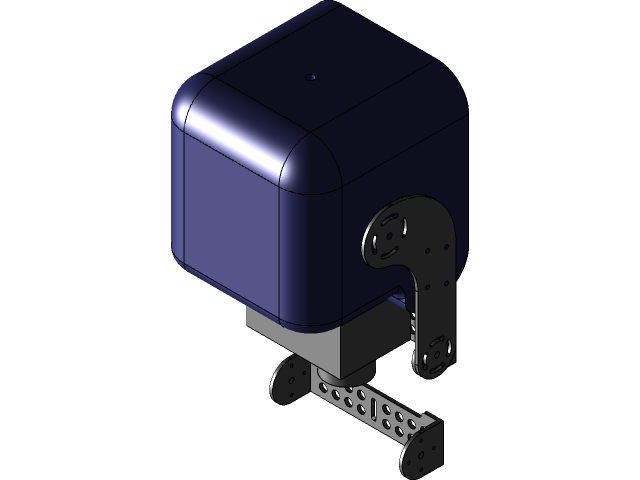

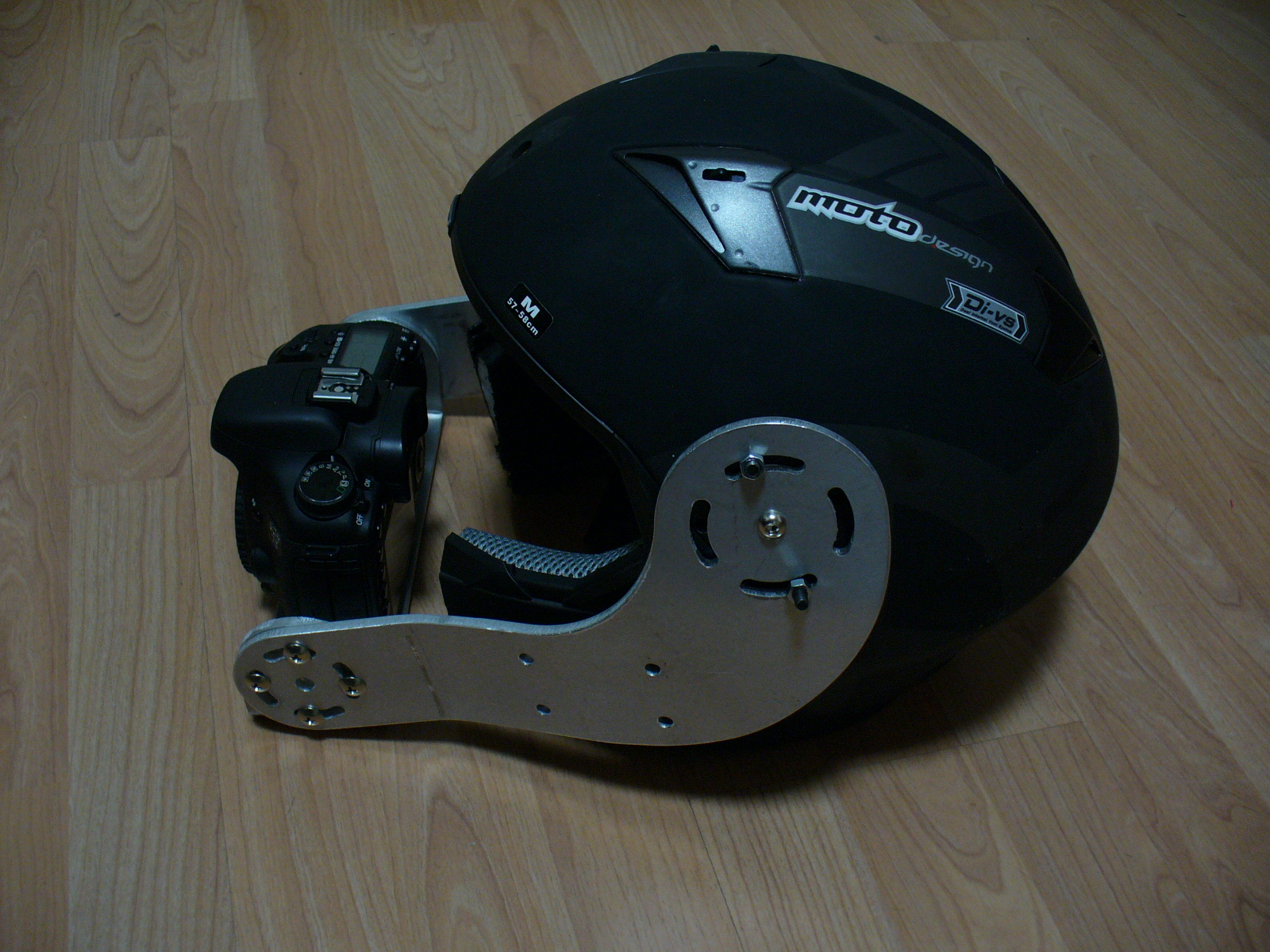

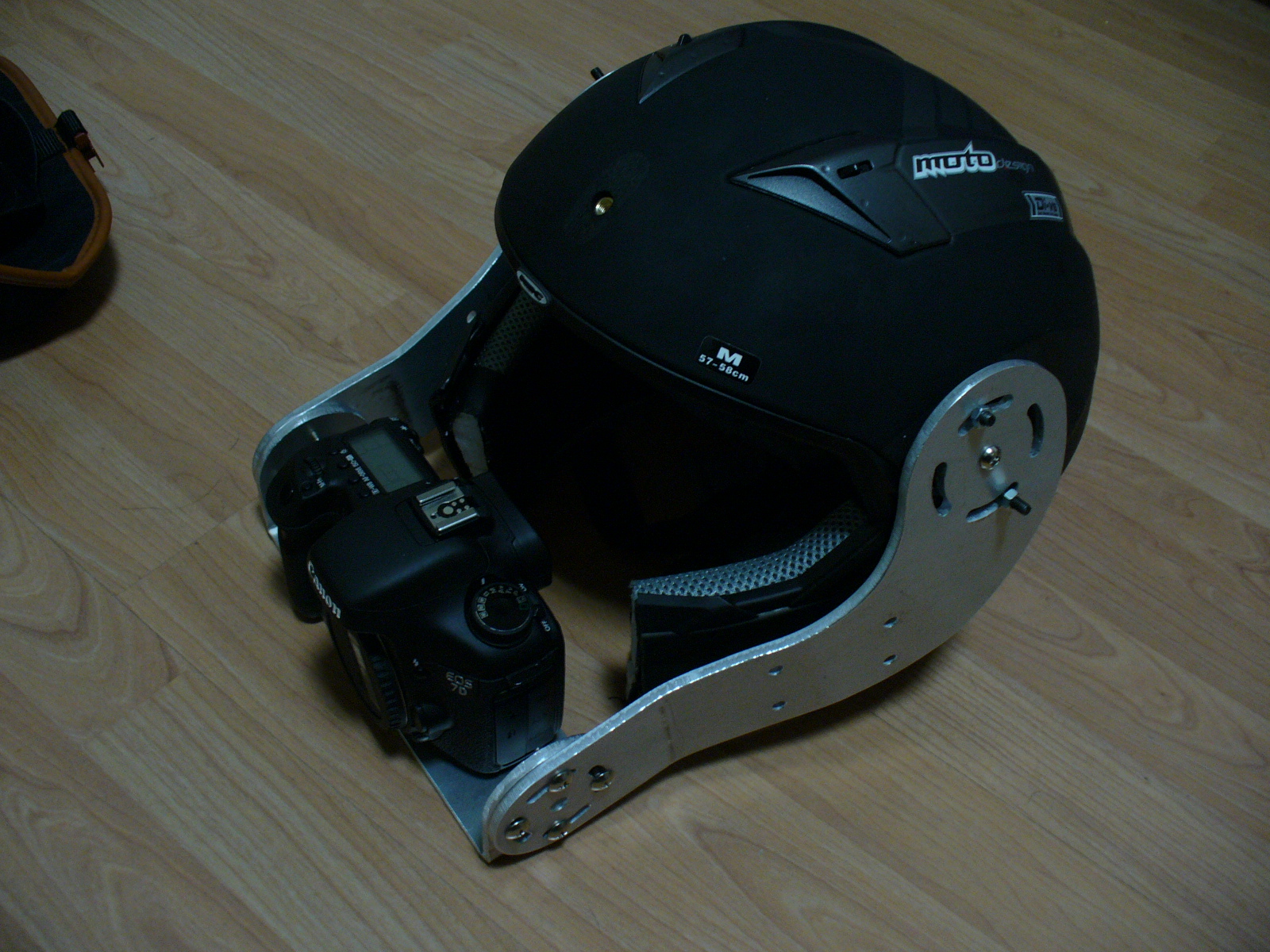

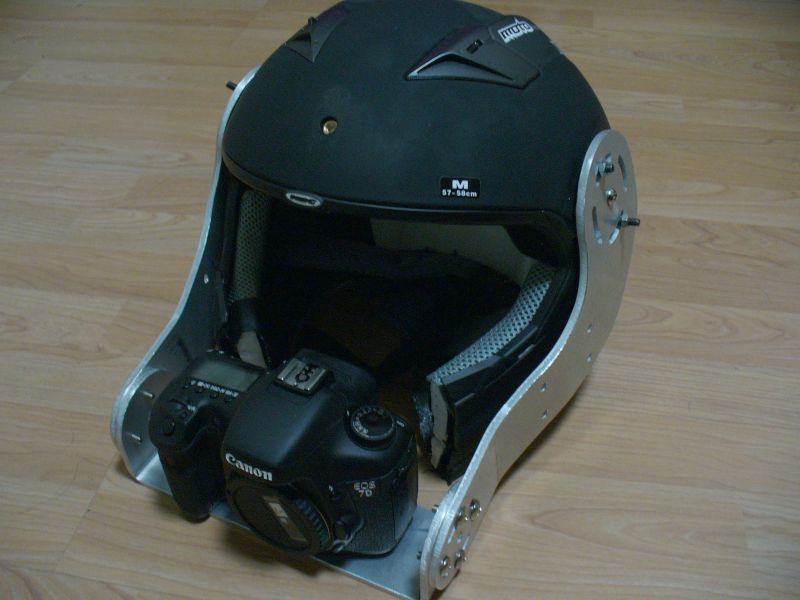

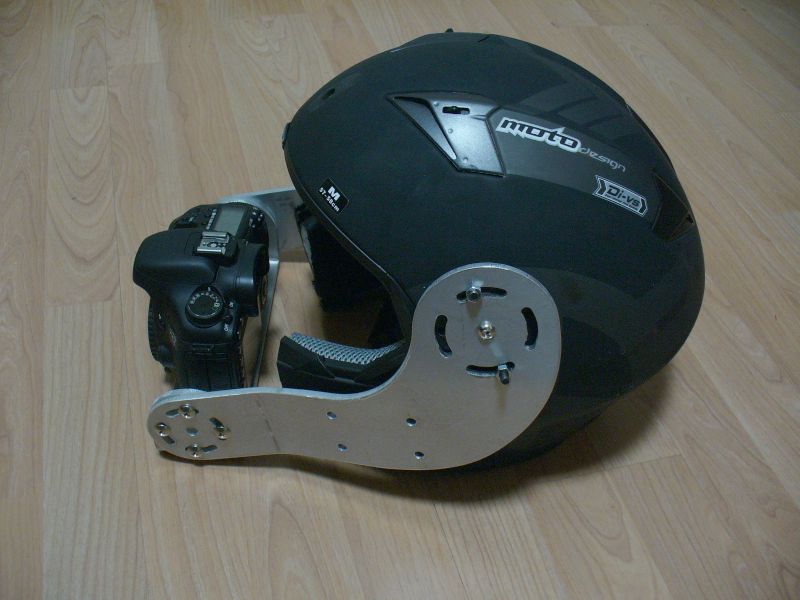

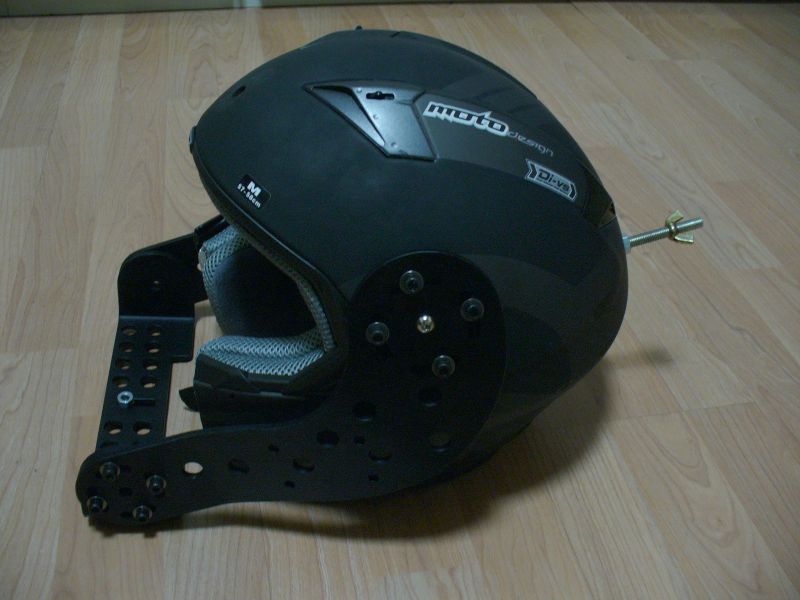

这套头戴拍摄装置的核心设计逻辑，是在不破坏原有头盔防护性能的前提下，实现第一视角影像的稳定采集，适配极限运动跟拍、户外作业记录、特种巡检取证等多场景的使用需求。设计之初首先明确了安装边界：头盔主体采用符合头部防护标准的半覆式结构，两侧延伸的金属支架完全贴合头盔壳体曲面，通过多点铆接与壳体固定，不会在头盔受冲击时出现支架脱落、穿刺壳体的风险，支架延伸至头盔下颌位置的承载端，预留了标准相机快装板的安装孔位，可兼容主流单反、微单相机的固定需求，承载端与支架主体之间设置了阻尼调节结构，可根据拍摄需求调整相机俯仰角度，调整范围覆盖水平视线向下30度至向上15度，满足不同拍摄视角的切换需求。从实际使用场景来看，这套装置解决了传统头戴式运动相机画幅受限、画质不足的问题，将专业级影像设备集成到穿戴结构上，使用者无需手持设备即可完成第一视角的高清影像采集，在山地速降、滑翔伞运动等需要解放双手的场景中，既保留了头盔的头部防护功能，又能获得专业级的拍摄素材；在工业巡检场景中，作业人员佩戴该装置可将巡检视角的画面实时回传，配合远程技术指导完成复杂设备的故障排查，支架结构在设计时做了轻量化处理，单侧支架采用航空铝合金铣削成型，整体附加重量控制在600g以内，搭配相机后的整体头部负载不会对颈椎造成过大负担，头盔内部的缓冲衬垫对应支架安装位置做了避让处理，不会出现佩戴时局部硌压头部的问题。结构设计上充分考虑了使用中的震动工况，支架与头盔壳体的连接点设置了橡胶减震垫，可过滤运动过程中产生的高频震动，避免画面出现过度抖动，相机承载端设置了防脱保险绳挂点，即使快装板出现意外松动，保险绳也可拉住相机避免设备坠落损坏，头盔原有的通风孔、佩戴调节束带结构均未被支架遮挡，保留了头盔原有的佩戴舒适度与通风性能，支架边缘全部做了圆角钝化处理，不会在佩戴、摘取过程中剐蹭衣物或皮肤。从安装适配性来看，这套支架结构可适配不同头围尺寸的同规格头盔，仅需调整支架铆接位置即可完成适配，相机安装位的孔位采用通用标准设计，无需额外加工转接件即可完成主流专业相机的固定，整体结构没有易损的活动部件，日常使用仅需检查铆接点位的紧固状态即可，维护成本极低。
