成套L型内六角扳手组结构设计

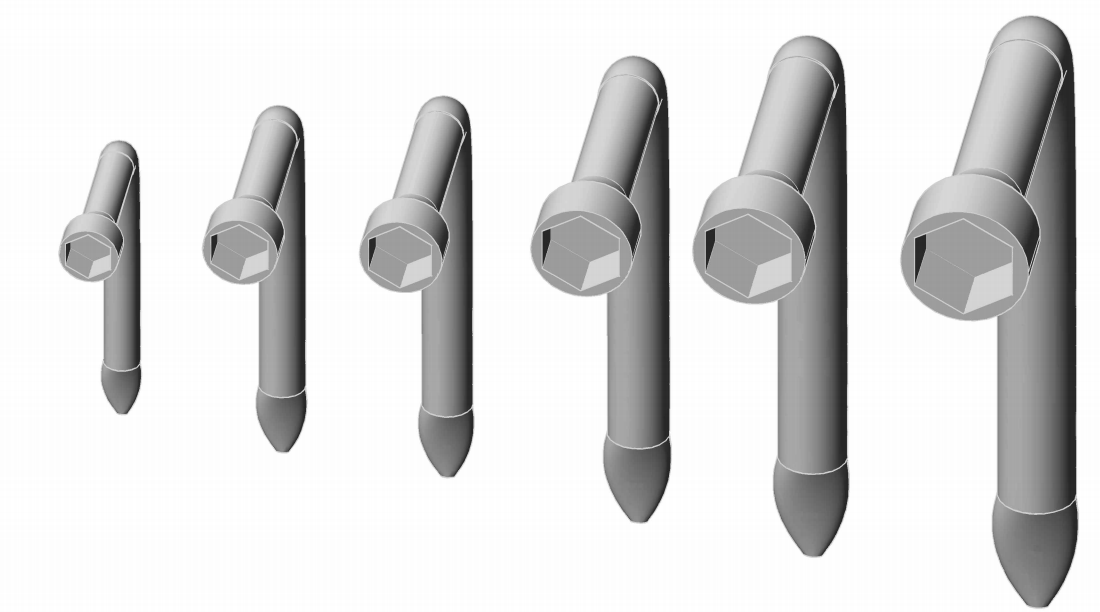

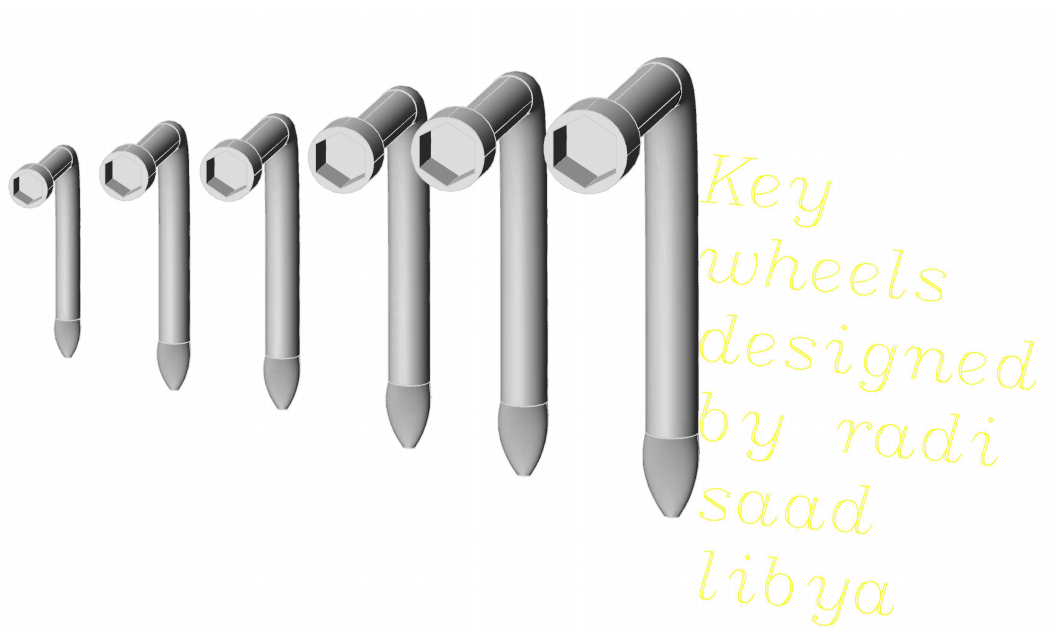

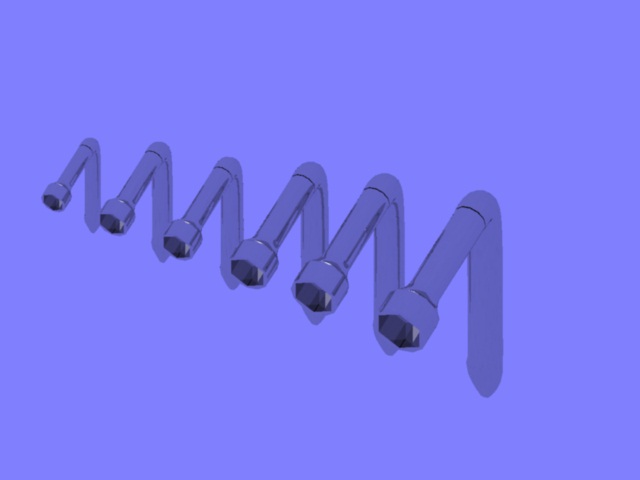

这套L型内六角扳手组，是面向设备装配、日常维保场景开发的手动紧固工具，覆盖从微型电子设备螺丝到中型机械紧固件的多规格内六角螺钉拆装需求，在生产线装配工位、设备售后维保、五金维修门店、家用DIY场景中都有极高的使用频次。整套扳手采用梯度尺寸规格设计，从最小号适配M2内六角螺钉到最大号适配M12内六角螺钉，每支扳手的六角头都做了精准的公差匹配，工作端六角对边尺寸公差控制在0.02mm以内，能和螺钉内六角槽充分贴合，避免拧动过程中出现滑牙、崩角问题，减少螺钉报废率。设计阶段充分考虑手动操作的力矩传递特性，L型的结构设计可以实现两种使用模式：短端插入螺钉槽时，长端作为力臂，能施加更大的拧紧力矩，适合需要大预紧力的紧固场景；长端插入螺钉槽时，短端作为力臂，适合狭小空间内的快速拧动，适配设备内部狭窄安装位的操作需求。每支扳手的弯折处都做了圆角过渡处理，避免应力集中导致的弯折断裂，经过调质处理的铬钒钢材质能保证足够的刚性和韧性，承受额定力矩时不会出现明显形变，长期使用也能保持工作端的尺寸精度。整套扳手的外形排布紧凑，不同规格的扳手长度随六角头尺寸梯度递增，最大规格扳手的总长度控制在180mm以内，最小规格长度控制在60mm左右，既保证了足够的力臂长度来降低操作力度，又不会因为尺寸过长影响狭小空间的操作适配性，收纳时可以整齐排列在工具架或者配套工具套内，不会出现规格混杂、取用不便的问题。扳手的表面做了发黑防锈处理，在车间潮湿环境下长期存放也不会出现锈蚀，表面粗糙度控制在Ra1.6以下，握持时不会有毛刺划手的问题，长时间操作也能保持较好的握持手感。在设备维保场景中，这类成套扳手可以覆盖绝大多数设备的内六角紧固件拆装需求，不需要单独匹配单支规格，能大幅提升现场维修的效率，避免因为缺少对应规格扳手导致的维修停滞。设计过程中针对不同规格的扳手做了力矩校核，每支扳手的杆部直径都和对应规格的额定拧紧力矩匹配，不会出现杆部过细容易弯折、或者杆部过粗增加不必要重量的问题，单支扳手的重量控制在10g到80g之间，整套总重量不超过500g，外出携带维保不会有明显的负重感。
