库普隆弹性离合器结构设计方案

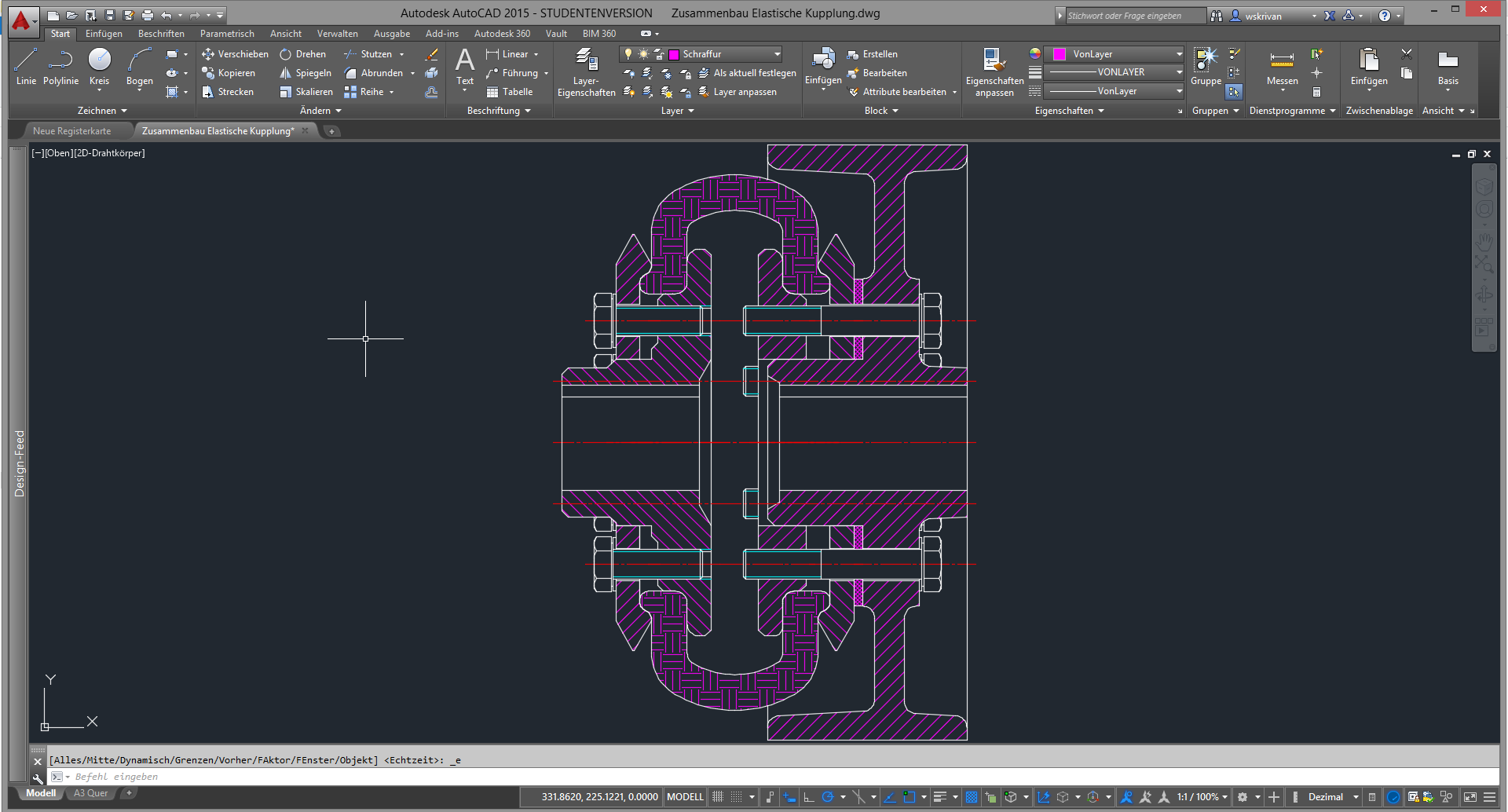

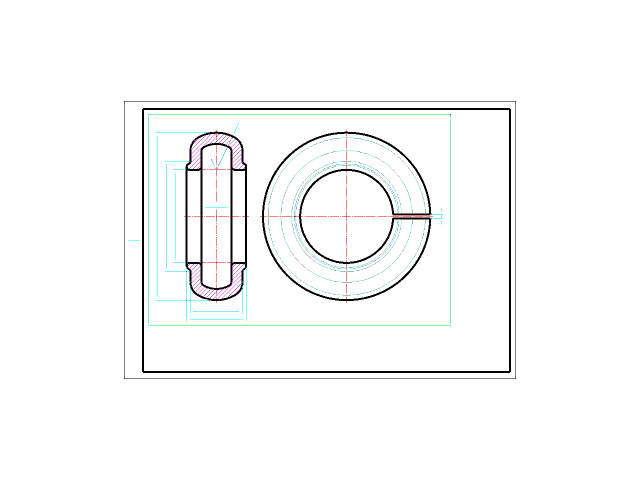

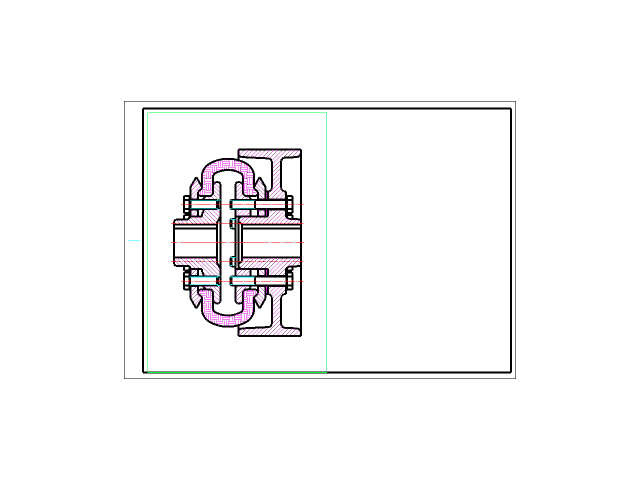

这类弹性离合器主要应用在中小功率传动链路的两轴对接场景，常见于轻工输送设备、小型风机泵组、普通机床进给传动端，用来补偿安装过程中两轴存在的少量径向、角向偏移，同时缓冲传动过程中产生的小幅振动，避免刚性连接状态下的轴系额外负载。从结构剖面能看到，该离合器采用对称布置的弹性嵌合结构，两侧对接法兰分别与主动轴、从动轴通过键连接实现周向固定，法兰端面的爪型结构交错排布，中间嵌入弹性阻尼元件，当主动侧转动时，爪型结构通过挤压弹性元件带动从动侧同步转动，弹性元件的形变空间可以抵消两轴不对中带来的附加应力，同时吸收启动瞬间的冲击载荷，避免启动扭矩峰值直接作用在后端负载上。设计过程中首先要匹配传动链路的额定扭矩阈值，弹性元件的压缩量需要控制在材料许用形变范围内，既要保证足够的扭矩传递能力，又要预留足够的形变空间来补偿安装偏差，爪型结构的啮合面做了圆弧过渡处理，避免应力集中导致的结构断裂，连接螺栓的排布采用等节距圆周布置，保证对接面的受力均匀，不会出现单侧压紧导致的偏载问题。安装边界方面，该离合器的轴向总长度适配常规中小轴径的安装间距，法兰端的轴孔直径覆盖常用的10-30mm轴径范围，安装时不需要额外拆解主体结构，只需要将两侧法兰分别套入对应轴端，拧紧轴端紧定螺钉后再对接中间弹性元件即可，径向最大轮廓尺寸控制在合理范围，不会和周边的机架、护罩产生运动干涉。日常运行过程中，弹性元件属于易损件，该结构的设计预留了弹性元件的更换空间，不需要完全拆解两侧的轴连接就可以完成弹性件的替换，降低后期维护的工作量。和传统刚性联轴器相比，这种弹性嵌合结构的阻尼特性更好，在存在小幅冲击载荷的传动场景下，能有效降低轴系的疲劳损伤，延长轴承、齿轮等配套传动部件的使用寿命，同时对安装精度的要求相对更低，适合现场安装条件有限的设备装配场景，不需要反复调整两轴的同轴度到极高精度就能稳定运行。
