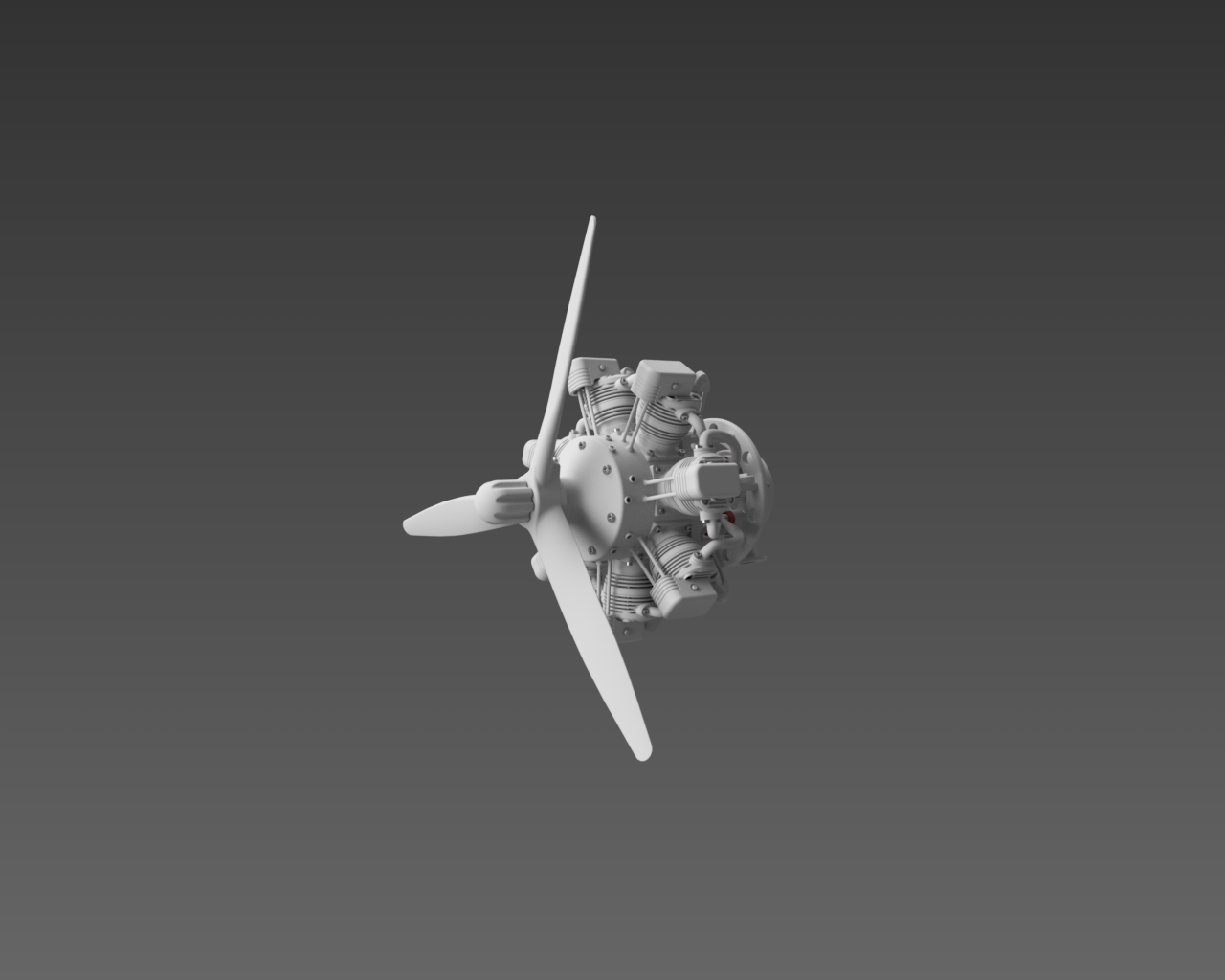

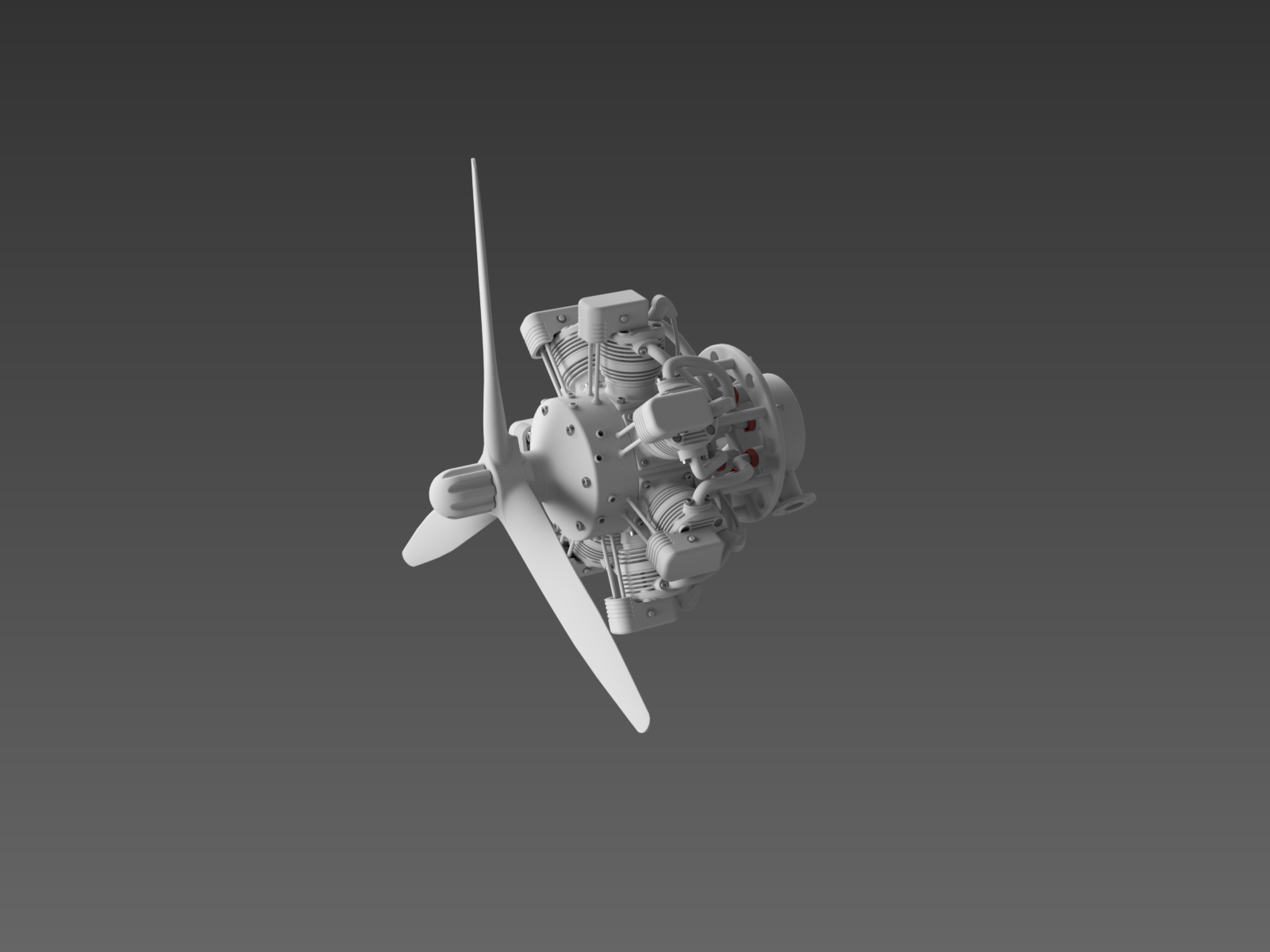

星型布局航空活塞动力装置结构设计

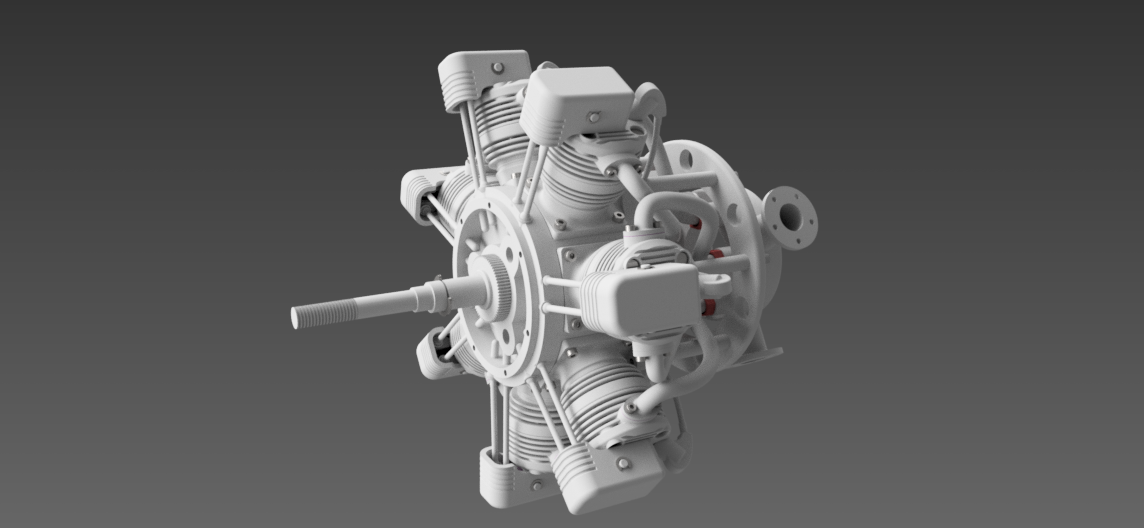

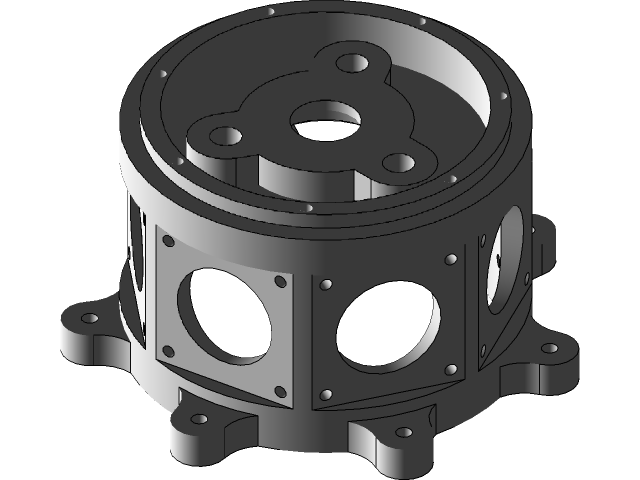

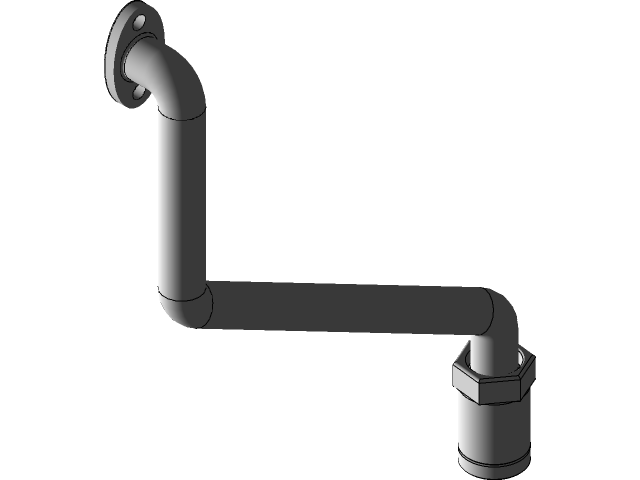

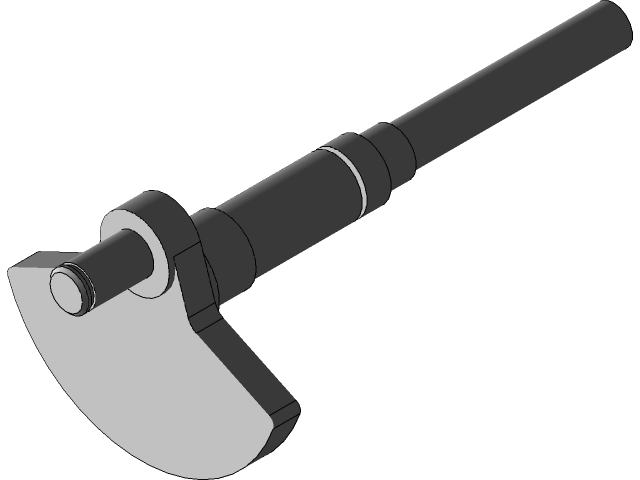

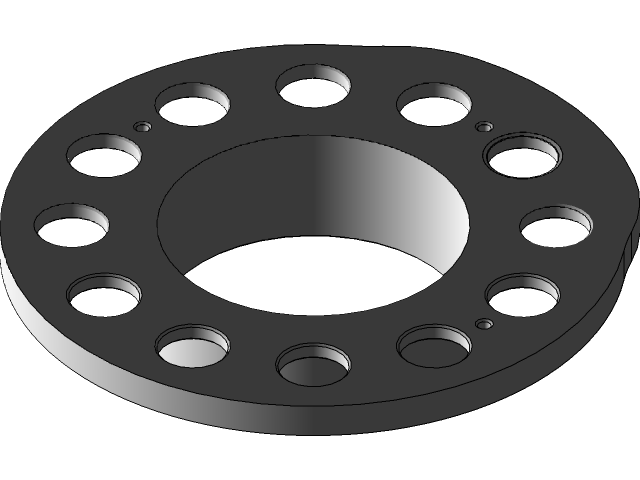

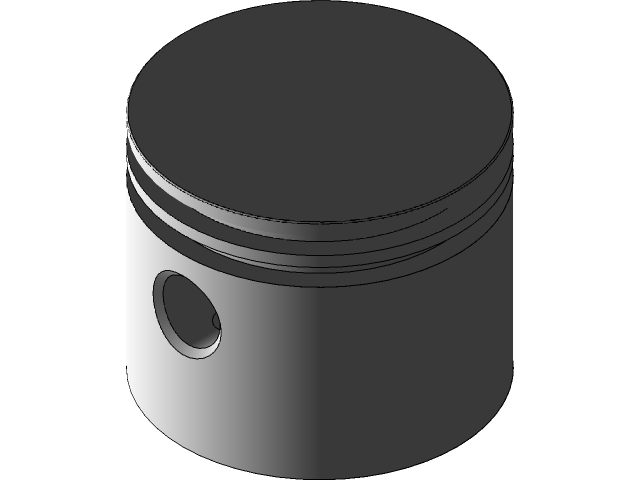

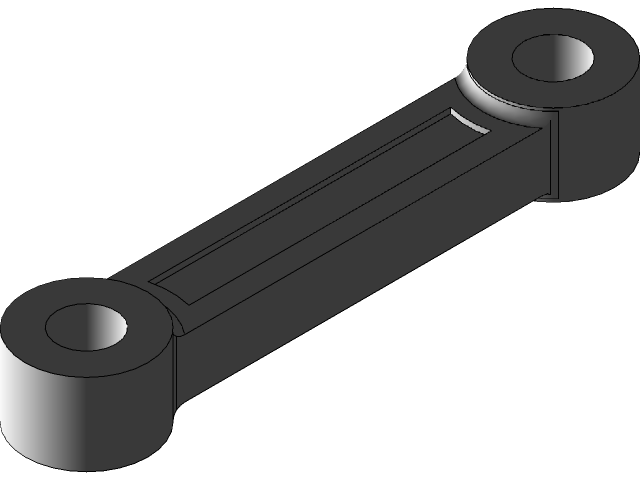

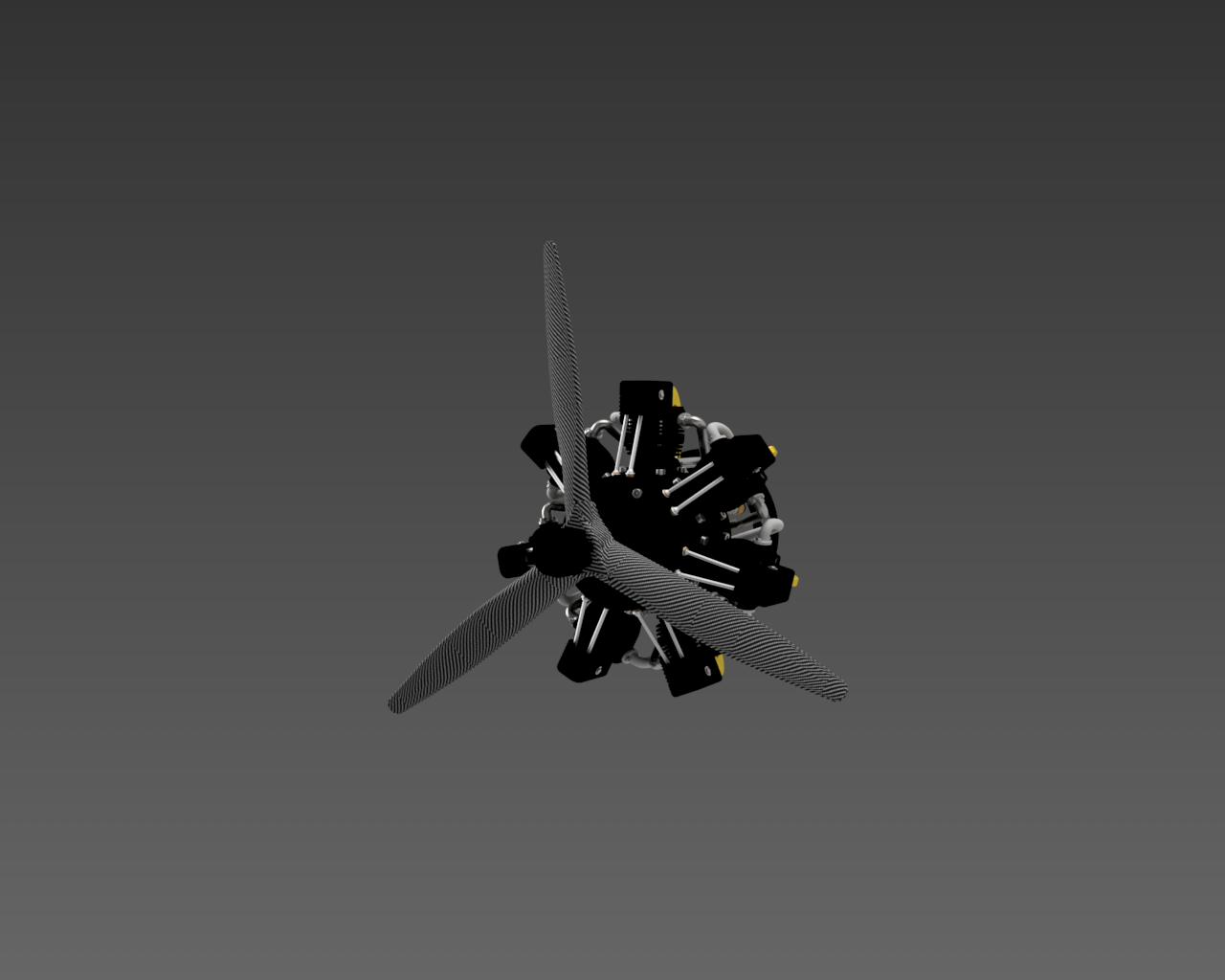

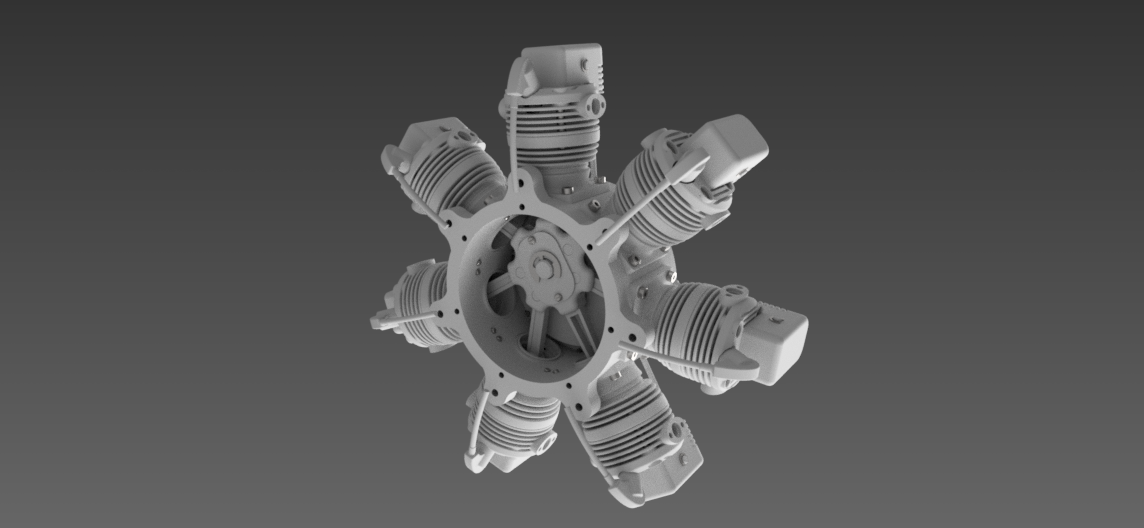

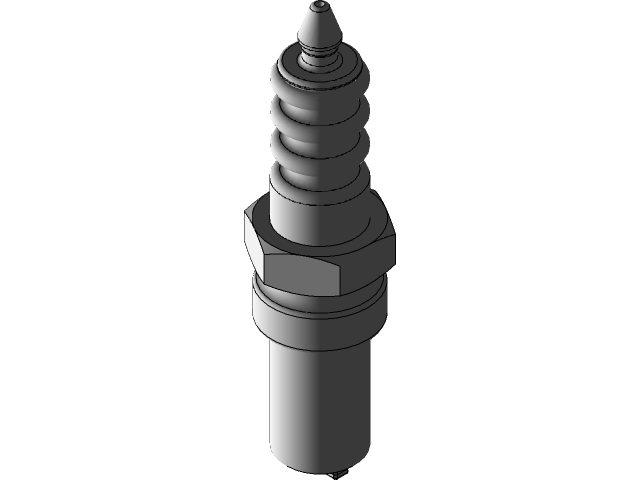

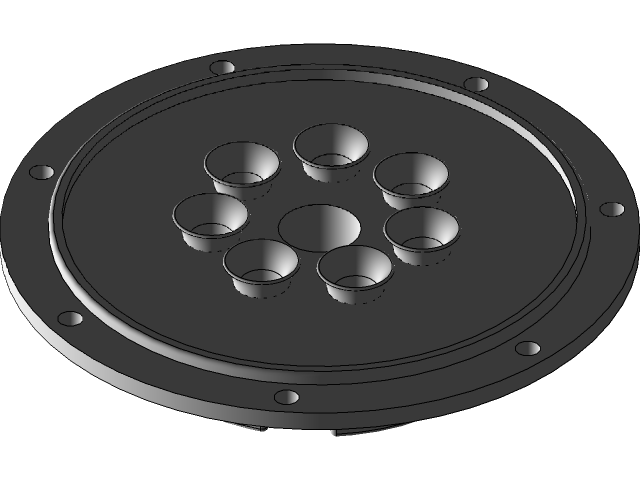

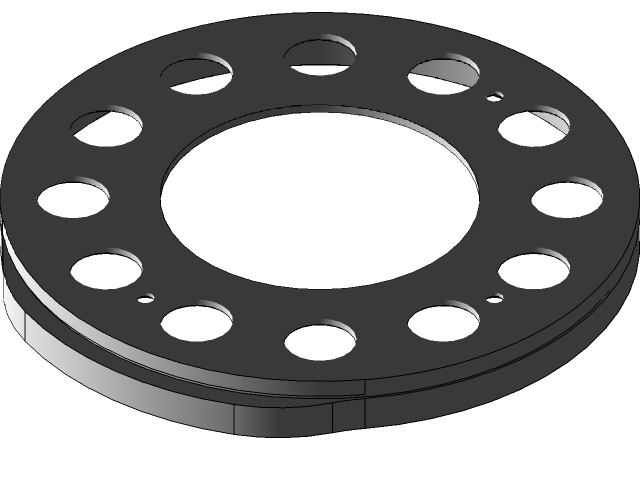

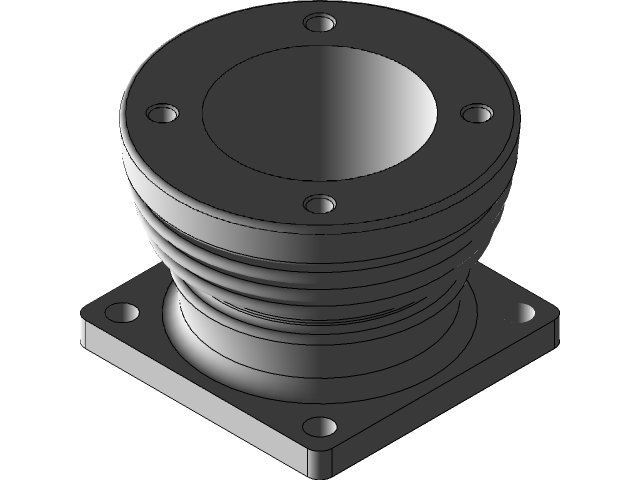

这款径向布局的航空活塞动力装置，主要适配轻型通航飞机、运动类特技飞机的动力需求，这类动力构型在早期通航领域应用广泛，凭借较短的轴向尺寸，能让机头整流罩获得更流畅的气动外形，降低飞行过程中的迎风阻力，同时多气缸环形排布的结构，能让曲轴在运转过程中获得更均匀的受力分布，减少动力输出端的振动传递，提升整机飞行的平顺性。从结构设计逻辑来看，整套装置采用气缸围绕曲轴中心环形均布的排布方式，每个气缸的连杆都铰接在同一个曲轴曲柄销上，相比直列或者V型排布的活塞发动机，这种结构能在更小的轴向空间内容纳更多气缸，在同等排量下大幅缩短动力段的机身长度，对于轻型飞机的重心配平来说，能更方便地调整整机重心位置，避免动力段过重导致的配平压力。设计过程中首先确定了曲轴的中心定位基准，所有气缸的安装轴线都指向曲轴回转中心，保证每个气缸的活塞运动方向都沿径向指向中心，避免连杆运动过程中出现额外的侧向分力，降低气缸壁的偏磨风险。螺旋桨的安装法兰直接集成在曲轴前端输出端，省去了额外的传动连接结构，减少动力传递路径上的功率损耗，同时法兰的安装孔位按照通用航空螺旋桨的安装标准设计，能适配不同直径、不同桨叶数量的通航螺旋桨，满足不同起飞重量、不同飞行速度机型的匹配需求。气缸外围的散热鳍片结构按照环形气流走向设计，在飞行过程中迎面吹来的气流能顺着鳍片间隙快速带走气缸工作产生的热量，不需要额外布置复杂的液冷管路，降低整套动力装置的自重，也减少了冷却系统的故障点。安装边界方面，整套动力装置的安装节分布在机匣后侧的环形安装面上，安装孔位的节圆尺寸适配多数轻型飞机的发动机安装架标准，安装时不需要对机身防火墙做额外的改装就能完成适配，机匣上预留的燃油管路、润滑管路接口位置都做了统一的布局规划，避免管路和周边的整流罩、操纵构件出现干涉。从功能特性来看，这种径向排布的活塞发动机在低转速区间就能输出较大的扭矩，对于轻型飞机的起飞爬升阶段非常友好，能在较短的跑道距离内让飞机获得足够的起飞拉力，同时环形排布的结构让每个气缸的维修可达性更好，日常维护检查时不需要拆解大量外围构件就能完成火花塞检查、气缸压力检测等常规维保操作。设计过程中对活塞的往复运动做了动平衡配平，通过调整曲轴平衡块的配重，抵消多组活塞往复运动产生的惯性力，让整套动力装置在额定转速区间内的振动幅度控制在合理范围内，避免振动传递到机身结构导致机载仪表出现读数偏差，也能提升飞行过程中的驾乘舒适度。
