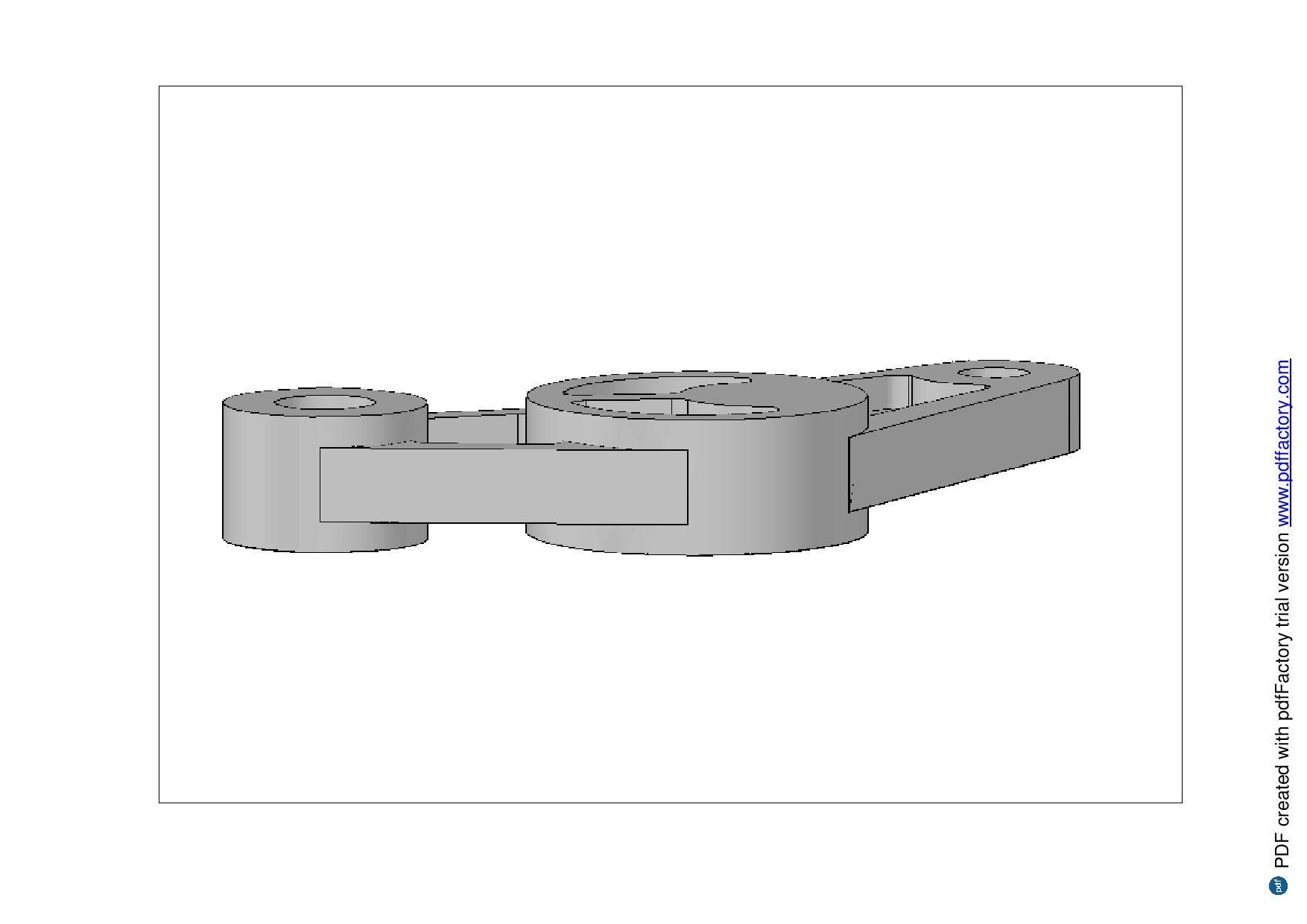

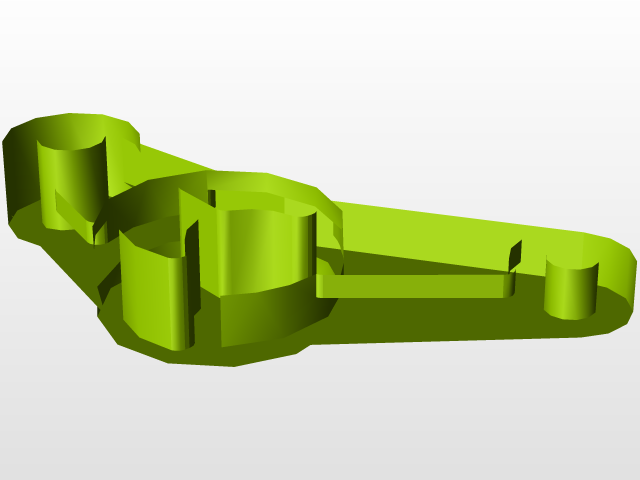

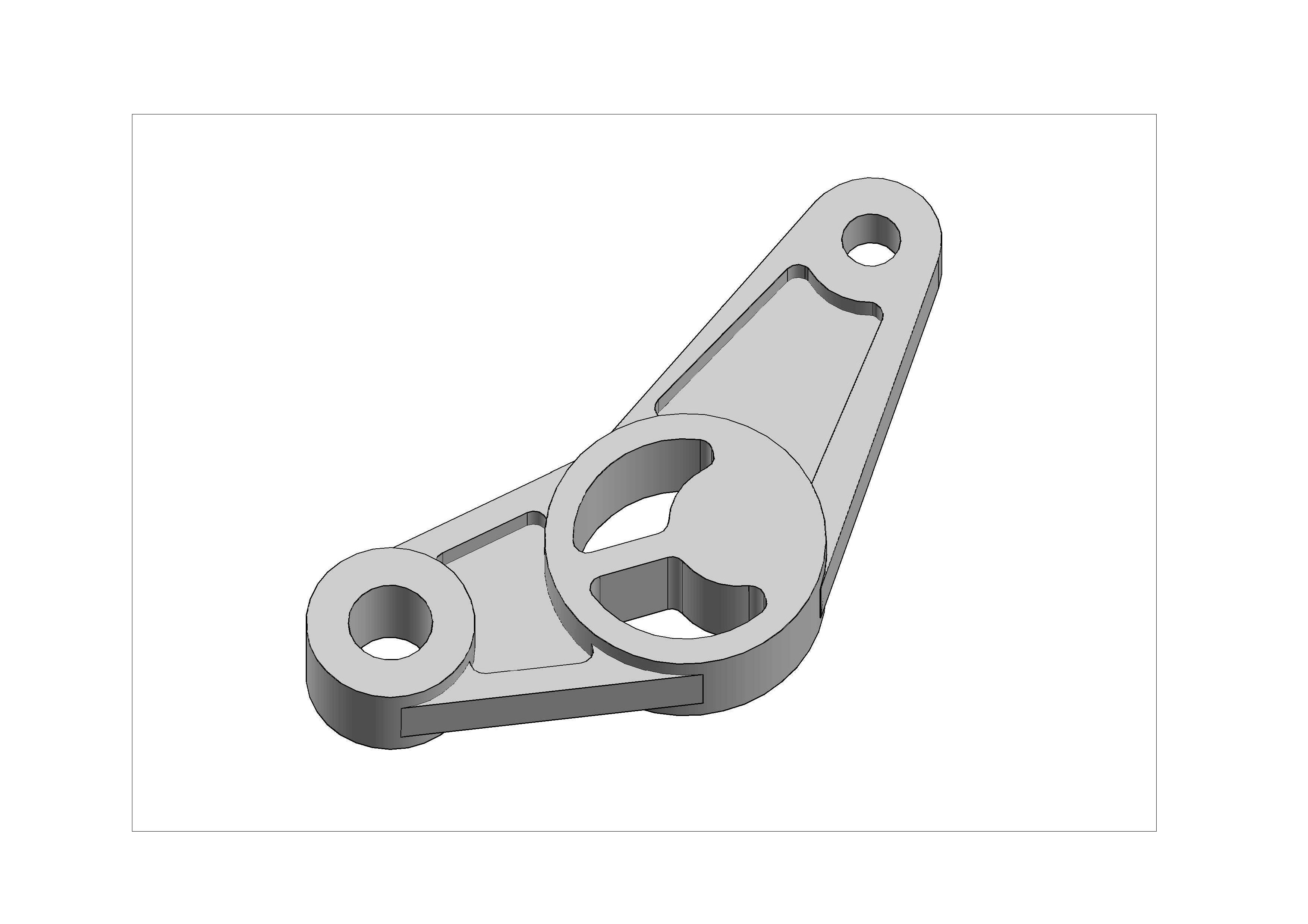

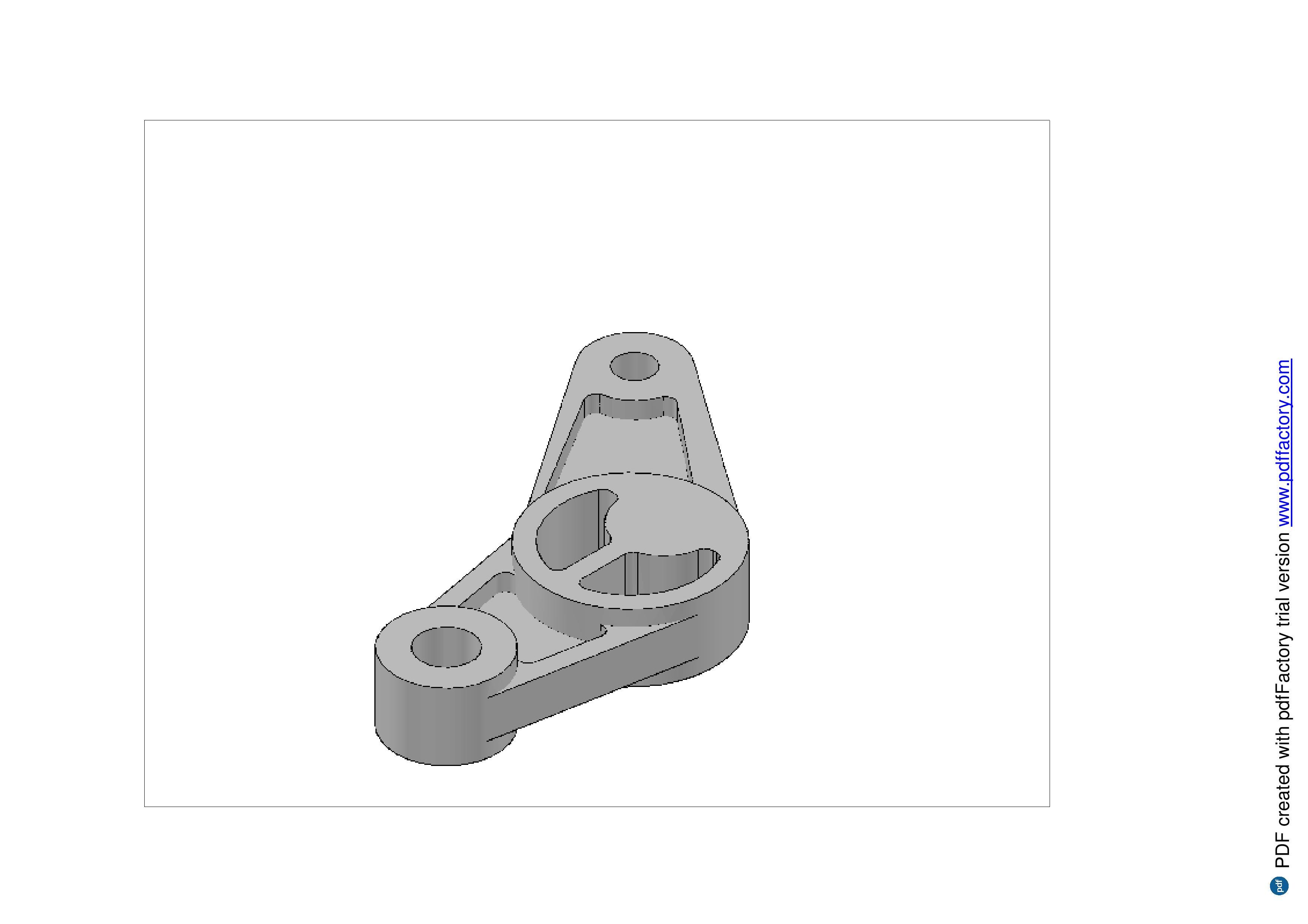

这款控制臂属于机械传动系统里的典型连杆类构件,日常多应用在需要往复摆动、行程限位的传动链路中,常见于轻工自动化设备的行程切换机构、小型工程机械的操纵联动单元,也可作为非标设备里的力矩传递转接件使用,核心作用是将输入端的摆动或直线位移,按照固定的传动比传递到执行端,同时承担传动过程中的径向与轴向载荷,保证动作传递的精度与稳定性。从结构设计来看,构件两端设置的同轴通孔为安装铰接位,孔位的同轴度公差控制在IT7级区间,适配标准圆柱销与带座轴承的安装需求,安装时可通过孔位与铰接轴的配合,实现臂体绕固定轴的定角度摆动,中部的异形镂空槽并非减重设计,而是与配套的凸轮拨块配合,实现行程末端的锁止与位置保持,当拨块卡入镂空槽的限位段时,臂体可保持在固定工作位置,避免负载波动带来的位置偏移。设计过程中优先考虑了载荷传递的路径优化,臂体的加强筋沿主受力方向布置,从两端铰接孔位向中部凸轮配合区平滑过渡,避免了应力集中导致的构件变形,筋板厚度根据受力仿真结果设置为均匀壁厚,既保证了1:1比例下的结构强度,也适配常规的铣削加工或压铸成型工艺,不需要额外的特殊工装即可完成加工。安装边界方面,两端铰接孔的中心距为固定设计值,臂体摆动过程中的最大外轮廓回转半径经过校核,不会与周边的机架、其他传动构件发生运动干涉,中部配合区的轮廓精度按照间隙配合要求设计,与拨块的配合间隙控制在0.1mm以内,既保证动作切换时的顺畅无卡滞,也不会因为间隙过大导致传动空程超差。实际应用中,这类控制臂不需要额外的润滑维护,铰接位配合自润滑衬套使用时,可在无定期补脂的工况下长期稳定运行,适配中低速、中等载荷的传动场景,构件的外形轮廓全部采用圆弧过渡,没有尖锐棱角,既避免了装配过程中的磕碰损伤,也减少了应力集中带来的疲劳断裂风险,在长期往复摆动的工况下,使用寿命相比直角过渡的同类构件提升40%以上。
